Patchkabel mit RJ45-Winkelstecker – platzsparende Lösung bei wenig Platz

Einleitung

Patchkabel mit RJ45-Winkelstecker sind immer dann interessant, wenn hinter Geräten, in Netzwerkschränken, an Wanddosen oder in Medieninstallationen nur wenig Platz zur Verfügung steht. Der abgewinkelte Stecker reduziert den Platzbedarf hinter dem Anschluss, verbessert die Kabelführung und kann mechanische Belastungen auf Kabel und Buchse deutlich verringern.

Gerade in engen Einbausituationen reicht ein klassischer gerader RJ45-Stecker oft nicht aus oder führt zu einem ungünstigen Biegeradius. Ein gewinkeltes Patchkabel schafft hier eine saubere und installationsfreundliche Lösung.

Dieser Beitrag zeigt, was ein Patchkabel mit Winkelstecker auszeichnet, wo solche Kabel in der Praxis sinnvoll sind und welche Alternativen sich eignen, wenn kein vorkonfektioniertes Winkelkabel verfügbar ist.

Direkt zur Patchkabel-Übersicht
Wenn statt eines Winkelsteckers eine flexible Standardlösung gesucht wird, führt die Kategorieübersicht direkt zu passenden Patchkabeln in verschiedenen Kategorien, Längen und Bauformen.
Zur Patchkabel-Übersicht

Inhaltsverzeichnis

Was ist ein Patchkabel mit RJ45-Winkelstecker?

Ein Patchkabel mit RJ45-Winkelstecker ist ein vorkonfektioniertes Netzwerkkabel, bei dem mindestens ein RJ45-Stecker abgewinkelt ausgeführt ist. Meist handelt es sich um 90°-Stecker, je nach Modell mit Abgang nach oben, unten, links oder rechts.

Solche Kabel werden eingesetzt, wenn der Platz hinter dem Anschluss begrenzt ist oder wenn ein gerader Stecker das Kabel zu stark nach hinten drücken und damit unnötig belasten würde. Das betrifft sowohl den Kabelmantel als auch die Buchse am Endgerät oder an der Netzwerkdose.

In der Praxis sind RJ45-Winkelstecker keine grundsätzlich andere Netzwerktechnik, sondern eine mechanisch optimierte Bauform für spezielle Einbausituationen.

Welche Vorteile bieten gewinkelte RJ45-Stecker?

Der eigentliche Nutzen liegt nicht in einer anderen Signalübertragung, sondern in der besseren mechanischen Integration in enge oder ungünstige Umgebungen.

  • Platzsparende Bauform: sinnvoll hinter Möbeln, in Wandanschlüssen, in AV-Racks oder bei geringer Bautiefe
  • Weniger Knickbelastung: das Kabel wird sauber abgeführt, statt direkt hinter dem Stecker stark gebogen zu werden
  • Gezielte Kabelführung: der Abgang lässt sich besser an die Einbausituation anpassen
  • Geringere Belastung der Buchse: vor allem bei Geräten mit empfindlicher oder ungünstig positionierter RJ45-Schnittstelle

Besonders in professionellen Umgebungen ist das relevant, weil eine saubere, spannungsfreie Kabelführung nicht nur ordentlicher wirkt, sondern auch die Betriebssicherheit verbessern kann.

Typische Einsatzbereiche in der Praxis

Gewinkelte Patchkabel spielen ihre Stärken vor allem dort aus, wo klassische RJ45-Stecker mechanisch an ihre Grenzen kommen. Die folgenden Beispiele zeigen typische Einbausituationen.

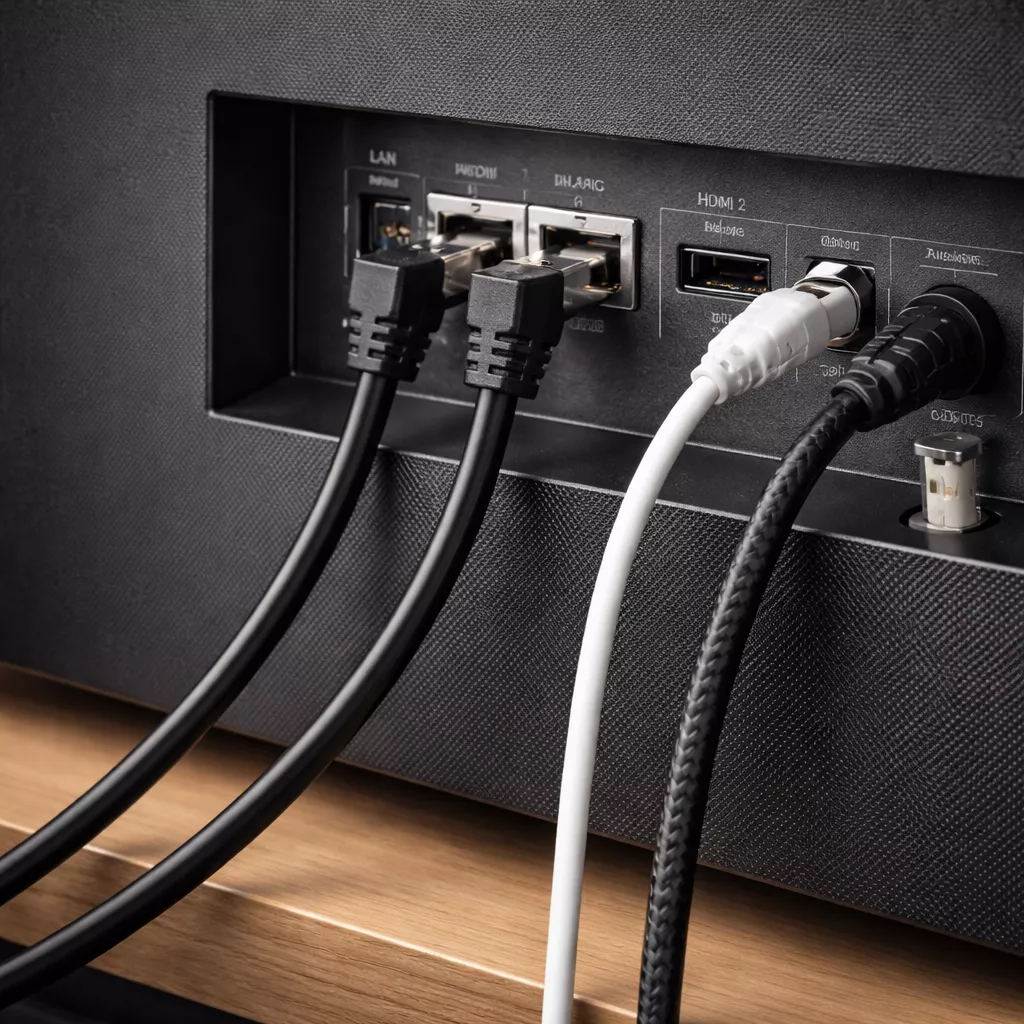

Patchkabel mit Winkelstecker hinter Möbeln und Geräten

Hinter Möbeln und Geräten

Sinnvoll bei TV-Möbeln, Sideboards, Medientechnik oder Geräten mit sehr geringem Abstand zur Wand.

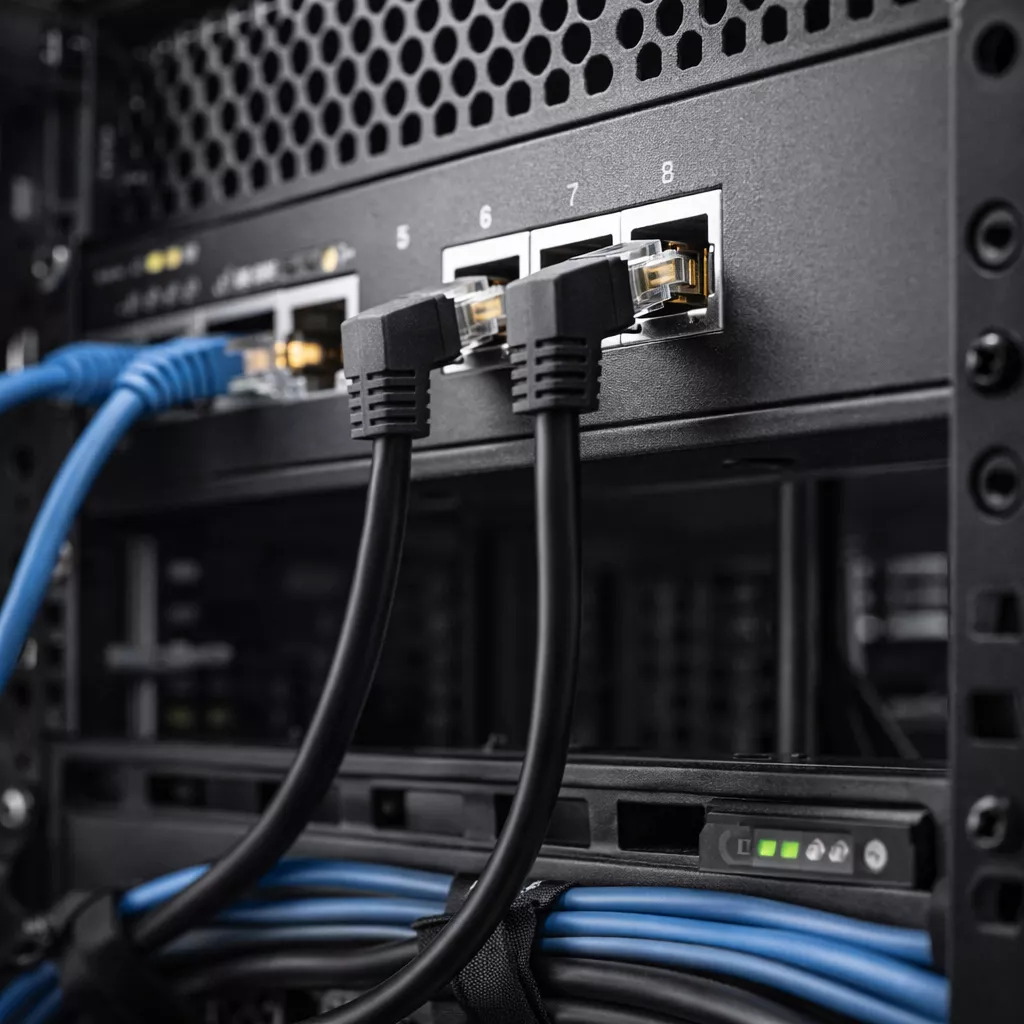

RJ45 Winkelstecker im Netzwerkschrank

Netzwerkschrank und Rack

Praktisch bei engen Geräteabständen, ungünstiger Portlage oder wenn Kabel gezielt nach oben oder unten abgeführt werden sollen.

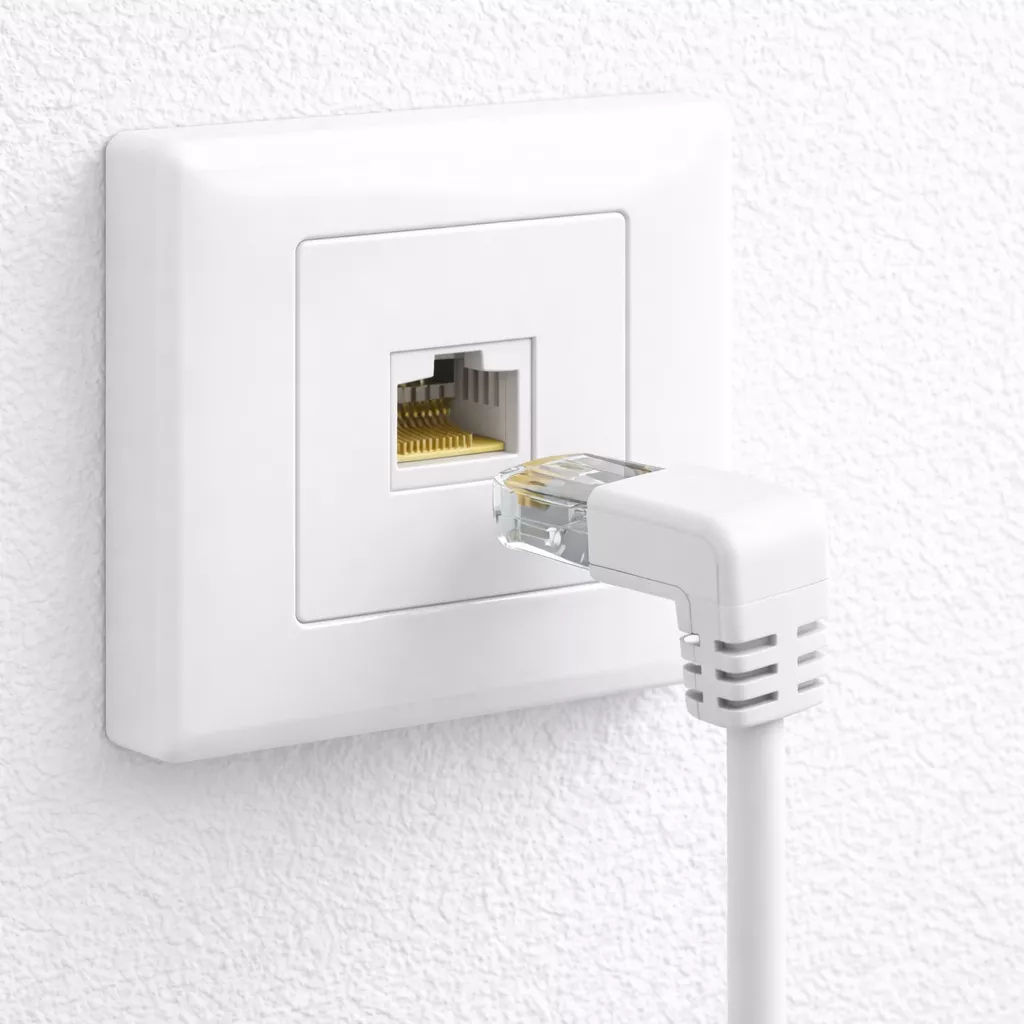

Winkelstecker an Wanddosen und Anschlusspunkten

Wanddosen und Anschlusspunkte

Geeignet bei beengten Anschlussbereichen, wenn ein gerader Stecker zu stark auf das Kabel oder die Dose wirken würde.



Typische Umgebungen

  • Home- und Office-Arbeitsplätze: unter Tischen, hinter Dockingstations oder in engen Möbelbereichen
  • AV- und Medientechnik: Smart-TV, Receiver, Streaming-Hardware oder Wandhalterungen
  • Serverschränke und Netzwerkschränke: bei dichter Gerätebelegung oder geringer Bautiefe
  • Industrie- und Technikbereiche: wenn mechanisch saubere Kabelführung wichtiger ist als eine Standard-Bauform

Welche Alternativen gibt es?

Wenn kein vorkonfektioniertes Patchkabel mit Winkelstecker verfügbar ist, gibt es mehrere praktikable Ausweichlösungen. Welche davon sinnvoll ist, hängt vom Platzangebot, der geforderten Kategorie und der mechanischen Belastung ab.

RJ45-Winkeladapter

Winkeladapter sind eine kompakte Möglichkeit, ein vorhandenes Standard-Patchkabel nachträglich umzulenken. Sie eignen sich vor allem dann, wenn die Richtung klar definiert ist und keine komplette Sonderlösung benötigt wird.

Slim-Patchkabel

Schlankere und flexiblere Patchkabel lassen sich in vielen Situationen einfacher verlegen als Standardkabel mit größerem Außendurchmesser. Sie ersetzen keinen echten Winkelstecker, können aber helfen, enge Wege sauberer zu führen.

Passende Länge statt Kabelreserve

Oft entsteht das eigentliche Problem nicht durch den Stecker, sondern durch zu lange Kabel mit unnötiger Reserve. Eine sauber gewählte Kabellänge reduziert Bogenbildung, Zug und Druck auf die Anschlussstelle.

In vielen Fällen ist deshalb nicht nur die Steckerausführung entscheidend, sondern die Kombination aus Bauform, Flexibilität und realistischer Länge.

Worauf sollte man bei der Auswahl achten?

Auch bei Winkelsteckern oder Alternativlösungen gelten die gleichen technischen Grundregeln wie bei anderen Patchkabeln. Entscheidend ist, dass das Kabel zur Umgebung und zur Anwendung passt.

  • Kategorie: Cat5e, Cat6 oder Cat6A je nach Netzwerkgeschwindigkeit und Infrastruktur
  • Schirmung: in störbelasteten Umgebungen besser geschirmte Varianten einsetzen
  • Aderaufbau: bei PoE oder höheren Anforderungen nicht nur auf die Bauform, sondern auch auf die technische Auslegung achten
  • Abgangsrichtung: oben, unten, links oder rechts muss zur realen Einbausituation passen
  • Platzbedarf: die Einbausituation vor dem Kauf exakt prüfen, nicht nur den Anschluss an sich

Der wichtigste Punkt ist am Ende immer die reale Einbausituation. Ein Winkelstecker ist nur dann sinnvoll, wenn Richtung, Platzverhältnisse und Kabelweg tatsächlich dazu passen.

Passende Patchkabel für enge Einbausituationen finden

Ob Standard-Patchkabel, flexible Varianten oder alternative Lösungen für beengte Anschlussbereiche – die Kategorieübersicht zeigt passende Optionen für unterschiedliche Anwendungen.

Patchkabel mit Winkelstecker anzeigen

FAQ – Häufige Fragen zu RJ45-Winkelsteckern

Kann man einen RJ45-Winkelstecker nachrüsten?
Ja, das ist über einen RJ45-Winkeladapter möglich. Wichtig ist, dass die Richtung zur Anschlussposition passt und der Adapter mechanisch sauber sitzt.
Gibt es verschiedene Winkelrichtungen?
Ja, je nach Ausführung gibt es Abgänge nach oben, unten, links oder rechts. Welche Variante sinnvoll ist, hängt direkt von Gerät, Dose und Verlegeweg ab.
Was ist besser: Winkelstecker oder Slim-Kabel?
Das hängt von der Situation ab. Slim-Kabel sind flexibler und platzsparend, ein Winkelstecker sorgt dagegen für eine gezieltere und mechanisch definierte Kabelführung.
Sind Winkelstecker elektrisch schlechter als gerade RJ45-Stecker?
Nicht grundsätzlich. Entscheidend sind Kategorie, Verarbeitungsqualität und die passende Auslegung für die jeweilige Anwendung – nicht allein die gewinkelte Bauform.
Wo sind gewinkelte Patchkabel besonders sinnvoll?
Vor allem hinter Möbeln, in AV-Installationen, an Wanddosen, in Netzwerkschränken und generell überall dort, wo wenig Platz hinter dem Anschluss vorhanden ist.

Fazit

Patchkabel mit RJ45-Winkelstecker sind keine Speziallösung für jede Installation, aber in engen Einbausituationen mechanisch oft die sauberere Wahl. Sie helfen, Kabelverlauf, Biegeradius und Anschlussbelastung besser in den Griff zu bekommen.

Wenn aktuell kein passendes Winkelkabel verfügbar ist, lassen sich viele Situationen auch mit Winkeladaptern, flexibleren Kabeltypen oder einer besser abgestimmten Länge praxisgerecht lösen. Entscheidend ist am Ende nicht nur der Stecker, sondern die gesamte Einbausituation.
