RJ45 Kupplungen & Kabelverbinder – Inline, LSA & Outdoor IP68
RJ45 Kupplungen und Kabelverbinder zum Verlängern, Verbinden und Reparieren von Netzwerkkabeln: Inline-Kupplungen mit 2x RJ45-Buchse für Patchkabel, LSA-Kabelverbinder für Verlegekabel sowie Einbau- und Hutschienenkupplungen, bis Cat.6A, LSA-Verbinder bis Cat.7, geschirmt und ungeschirmt. Für den Außenbereich gibt es Kupplungen und Kabelverbinder in IP67 und IP68.
Dazu kommen 90°-Winkeladapter in vier Richtungen, Y-Adapter und Port-Doubler, Crossover-Adapter, Break-Away-Adapter als Schnittstellenschutz, ein RJ45-Überspannungsschutz für PoE sowie Sub-D-auf-RJ45-Adapter. Entscheidend für die Auswahl sind Kabeltyp (Patch- oder Verlegekabel), Kategorie, Schirmung und Einsatzort.
Auswahlhilfe für RJ45 Kupplungen und Kabelverbinder

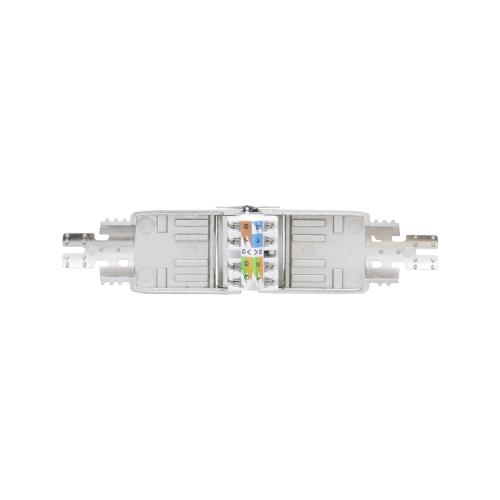

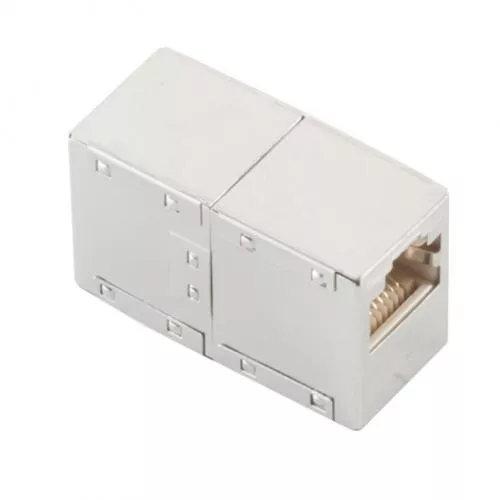

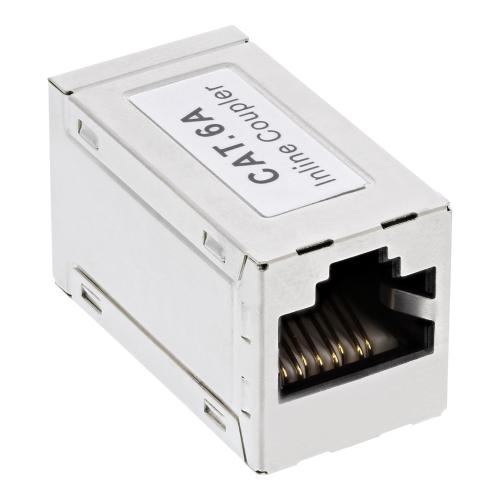

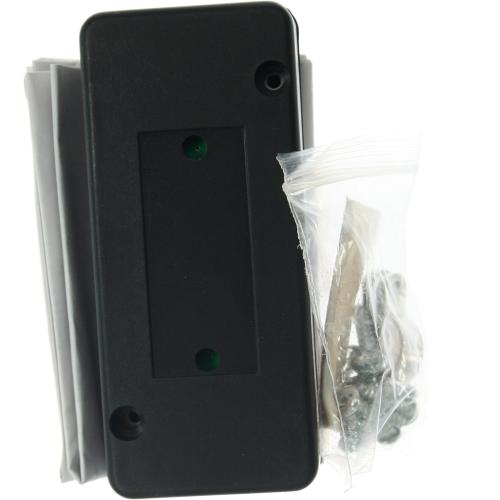

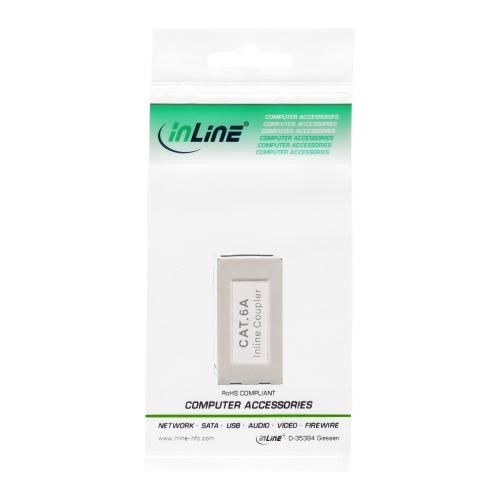

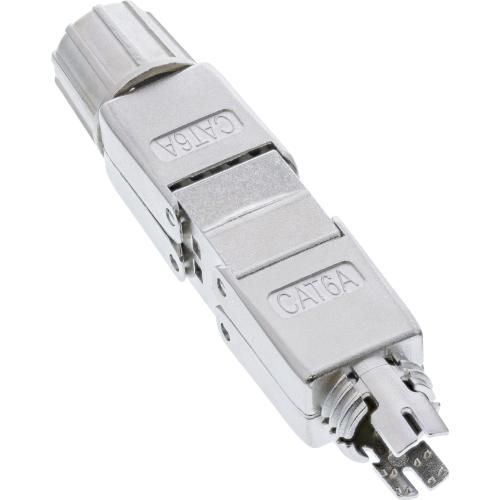

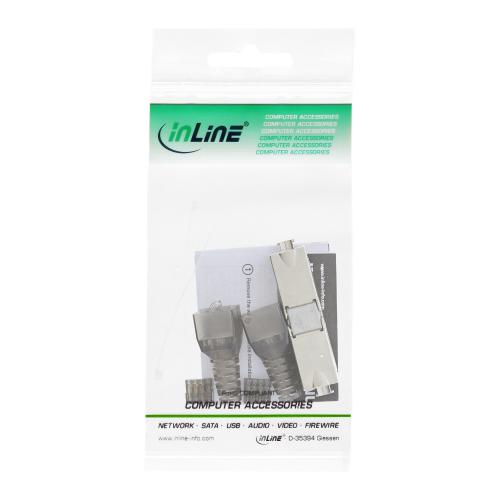

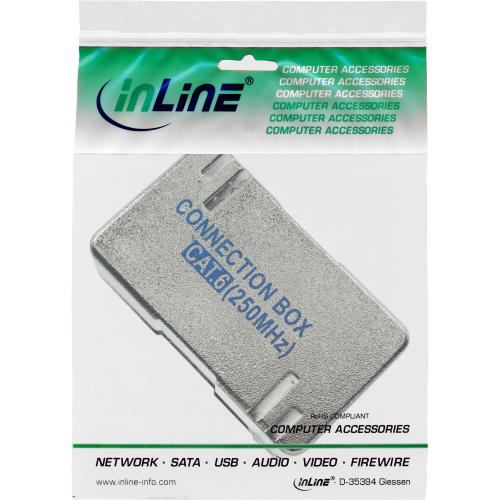

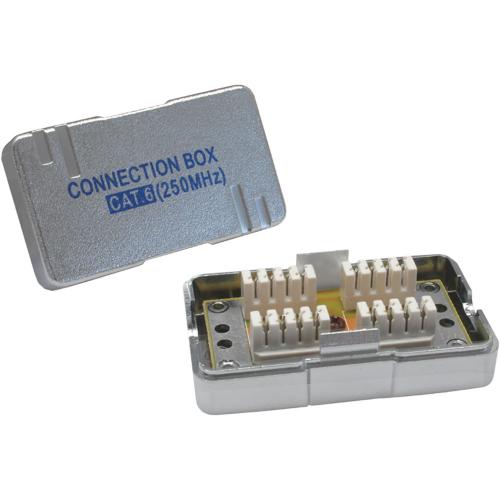

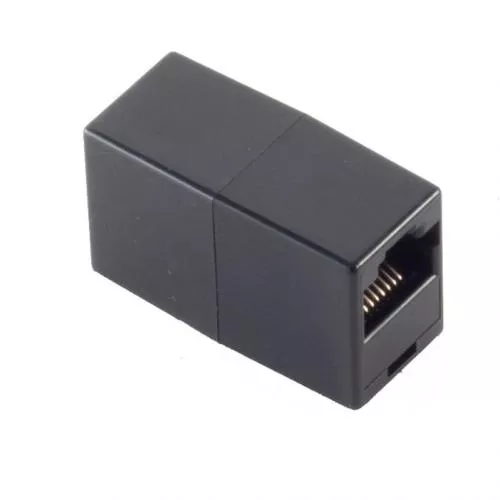

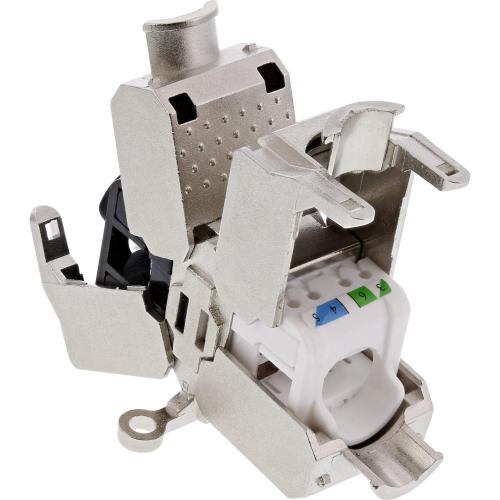

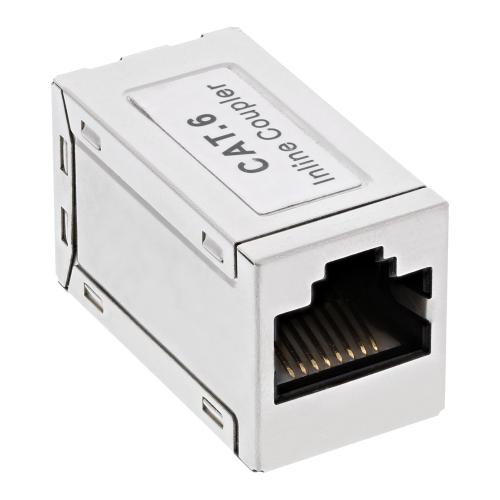

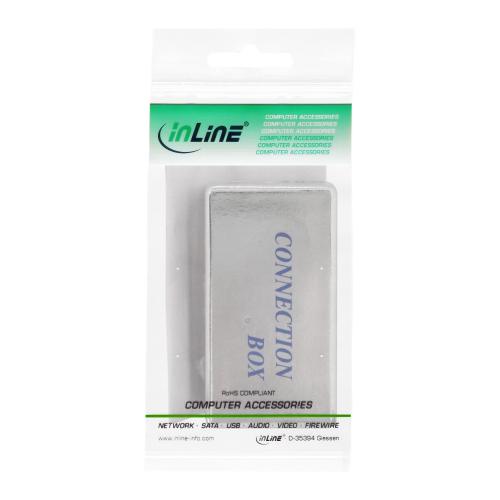

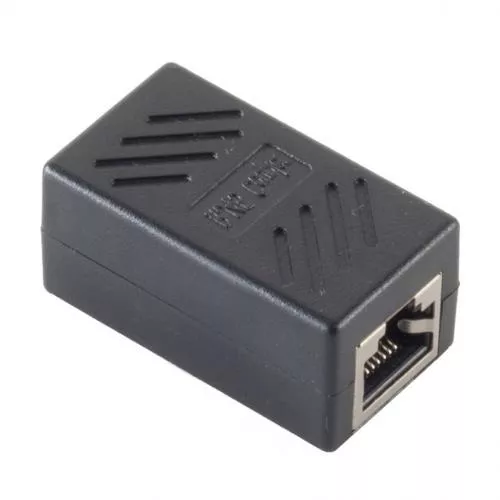

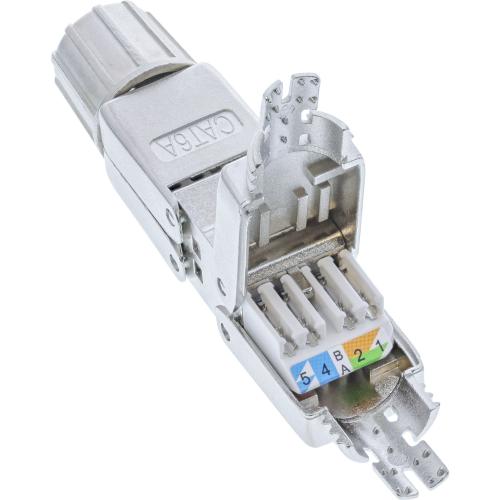

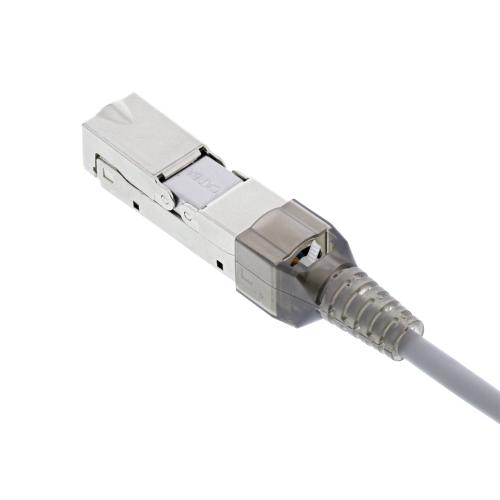

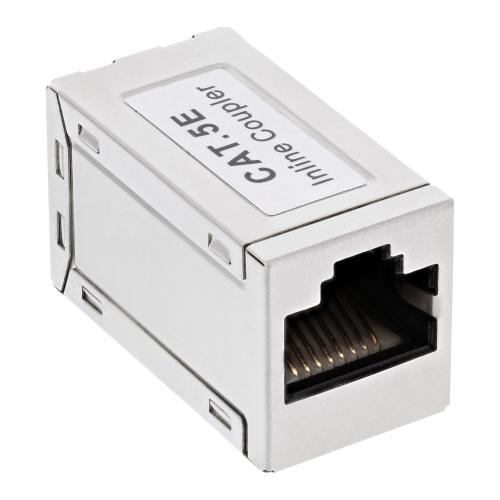

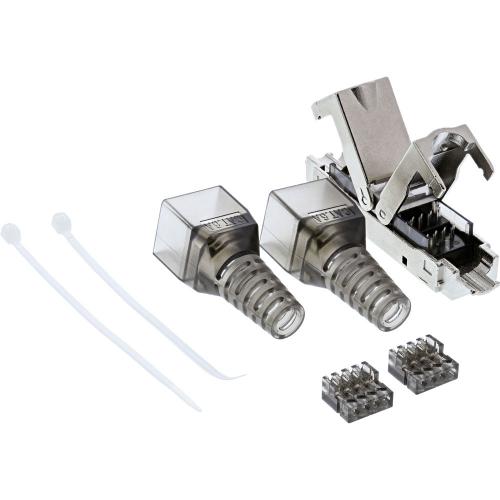

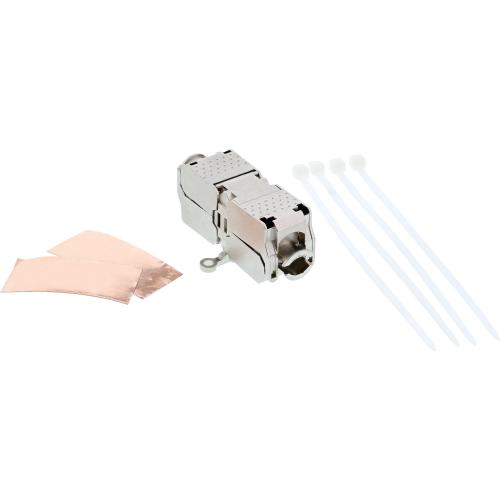

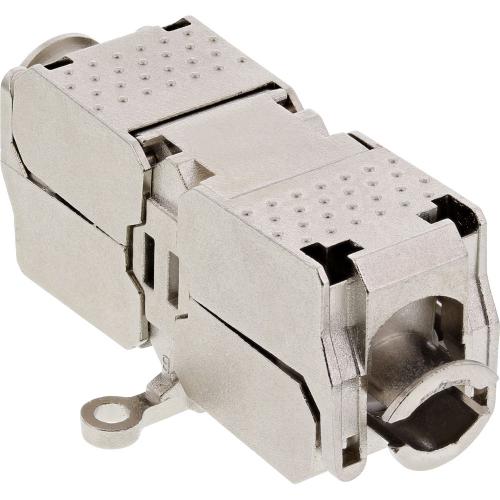

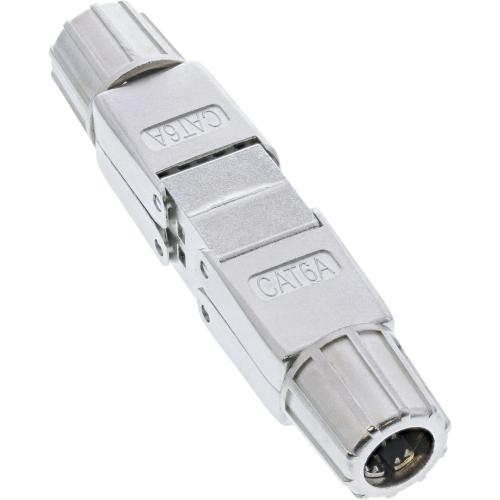

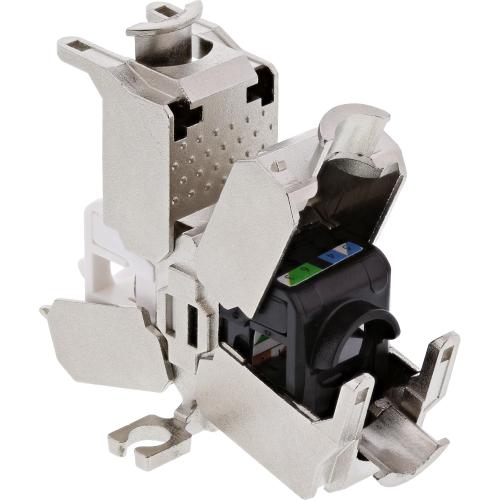

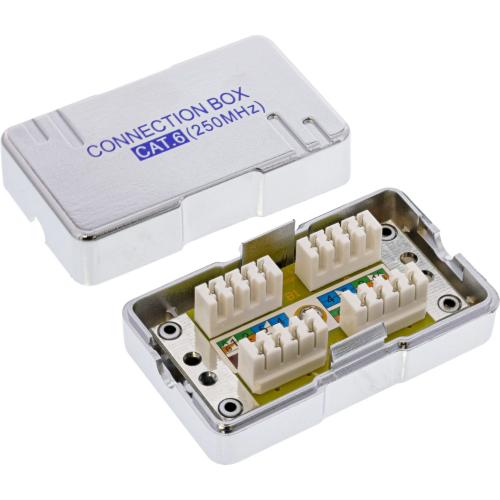

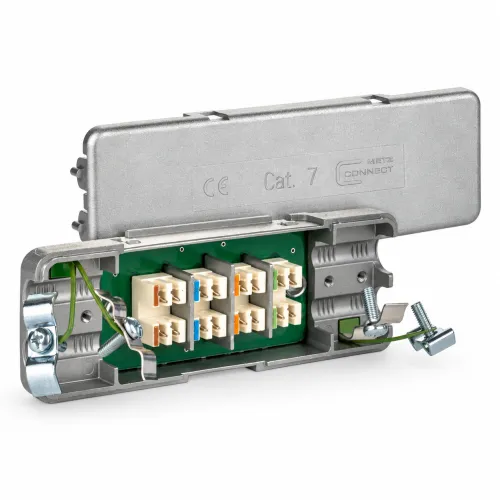

Inline-Kupplungen mit 2x RJ45-Buchse verbinden zwei Patchkabel steckbar miteinander. Verlegekabel mit massiven Adern werden dagegen mit LSA-Kabelverbindern oder Verbindungsmodulen dauerhaft verbunden, etwa zur Verlängerung oder zur Reparatur eines beschädigten Kabels; die Adern werden mit einem LSA-Anlegewerkzeug aufgelegt oder bei werkzeuglosen Varianten von Hand kontaktiert. Jede zusätzliche Verbindungsstelle verschlechtert die Übertragungswerte geringfügig, und die Gesamtstrecke einschließlich Verlängerung darf 100 m nicht überschreiten.
Die Kupplung sollte mindestens der Kategorie der Strecke entsprechen, für 10GBASE-T also Cat.6A. Geschirmte Kupplungen wirken nur zusammen mit geschirmten Kabeln, für ungeschirmte Verkabelung sind UTP-Kupplungen ausreichend. Für Schaltschränke gibt es Doppelkupplungen zur Montage auf der Hutschiene.

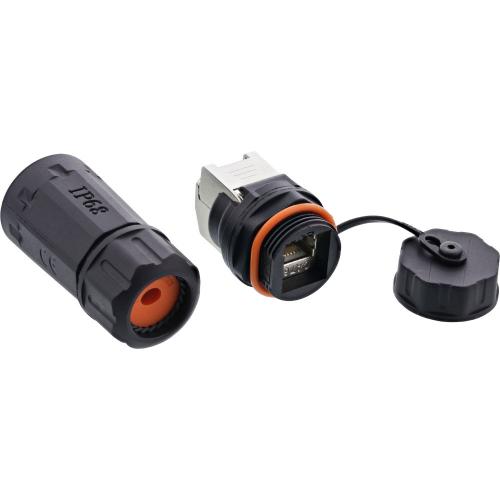

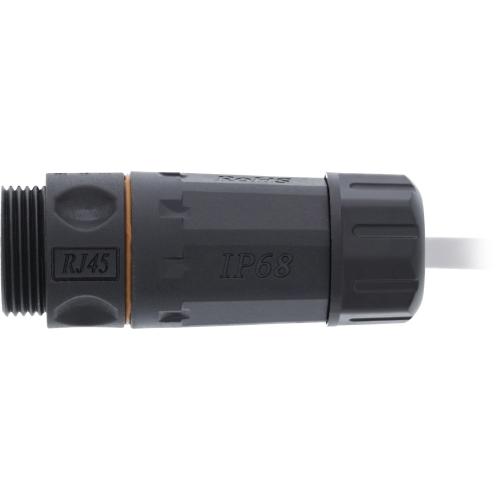

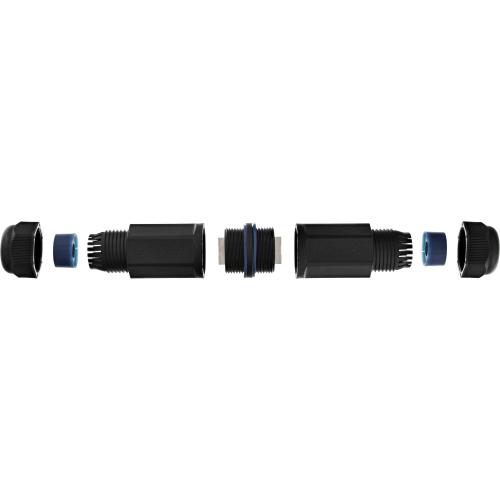

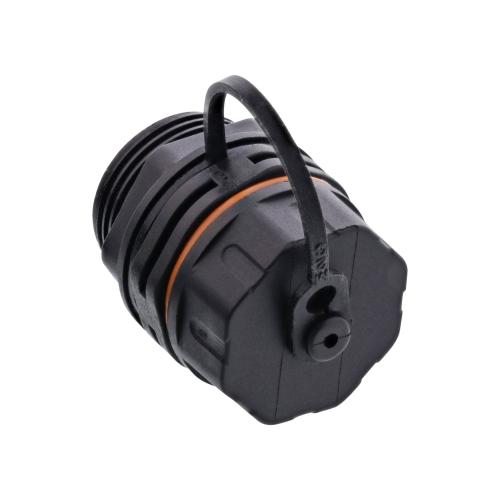

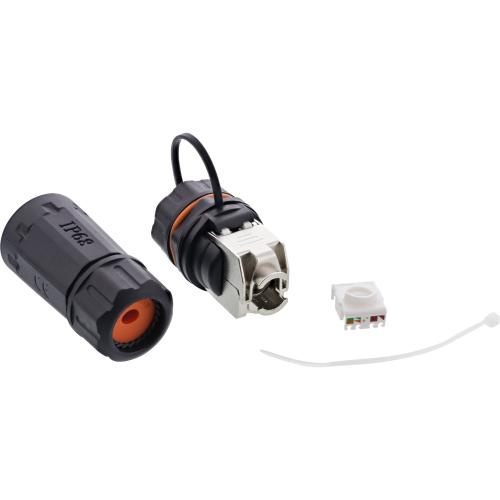

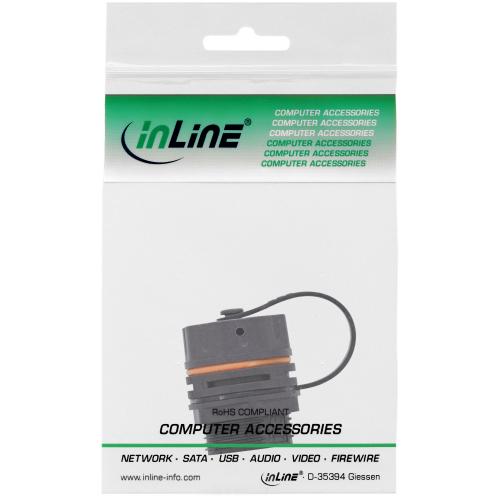

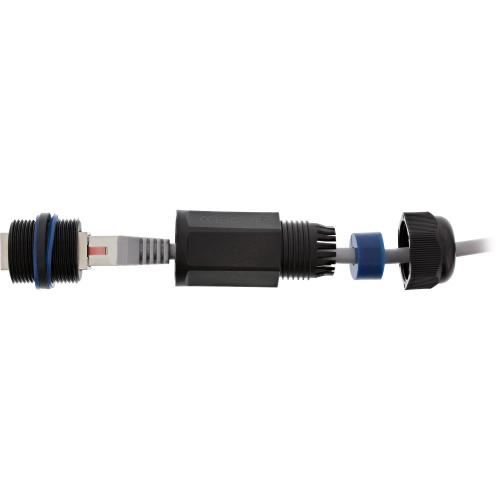

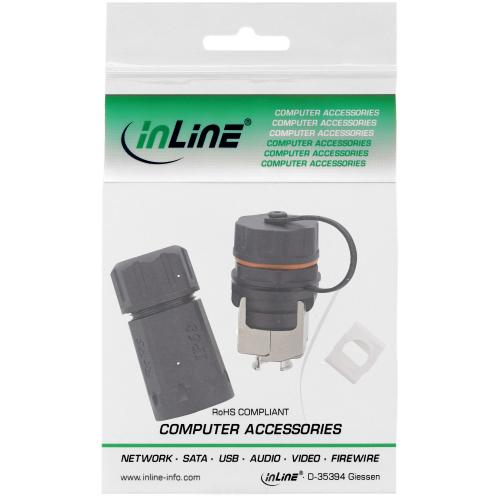

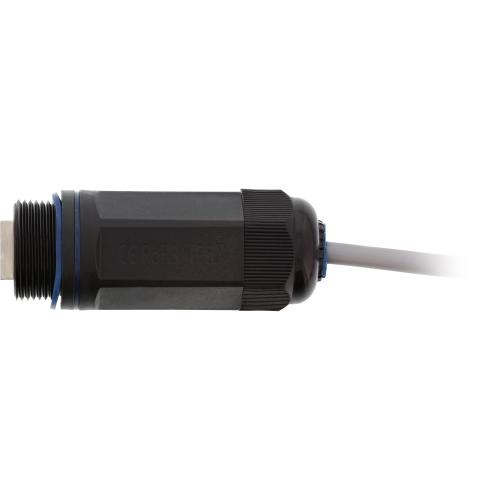

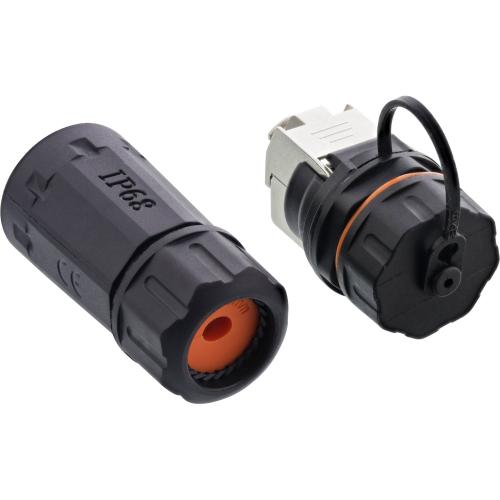

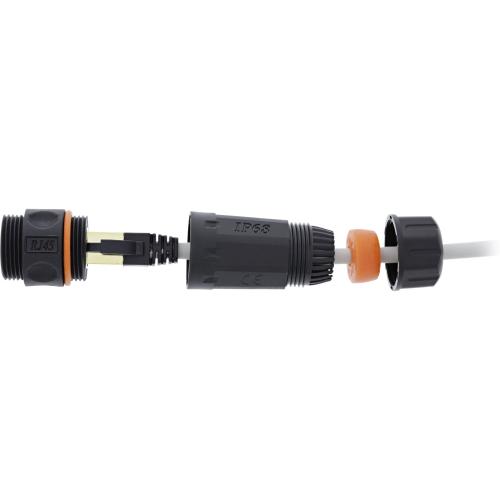

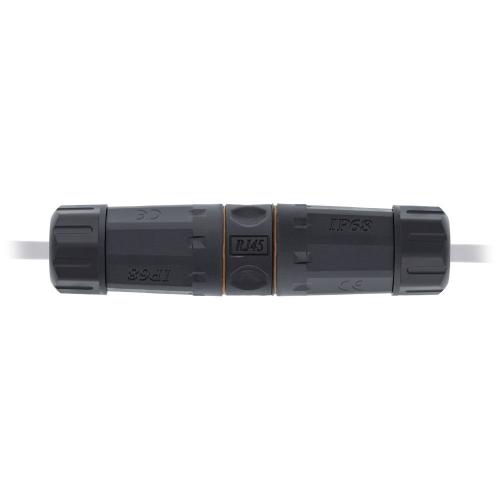

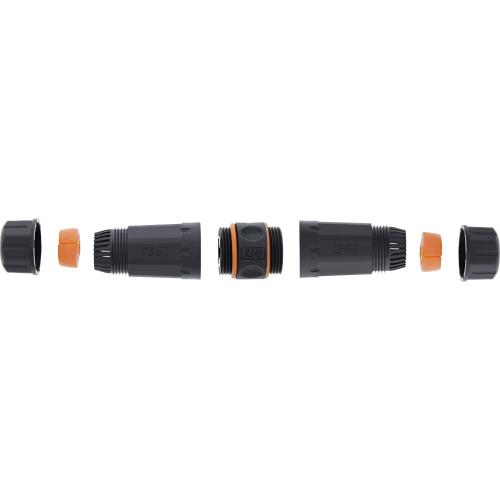

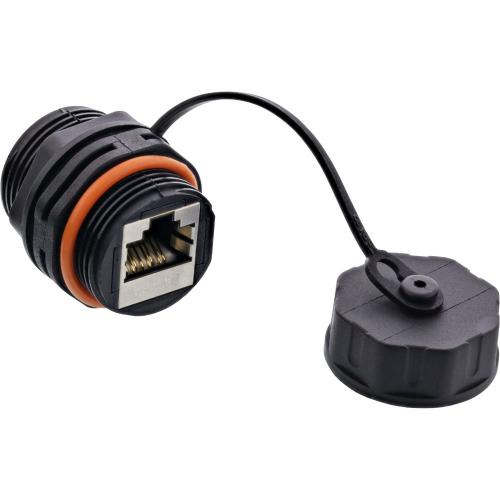

Outdoor-Kupplungen und -Kabelverbinder sind nach IP67 oder IP68 abgedichtet und für den Außeneinsatz etwa an Kameras, Access Points oder Baustellenverbindungen gedacht. Bei den meisten Modellen lassen sich handelsübliche RJ45 Patchkabel verwenden, die Abdichtung erfolgt über Verschraubung und Dichtung.

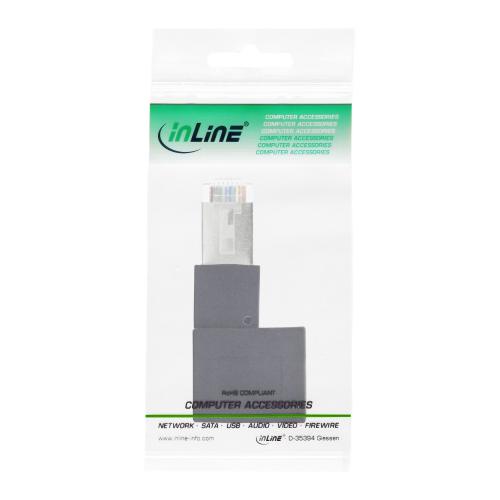

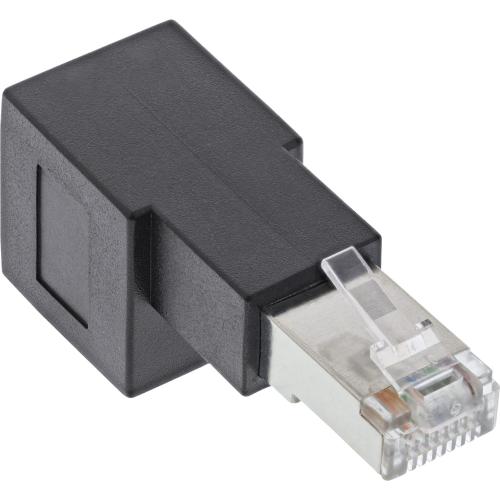

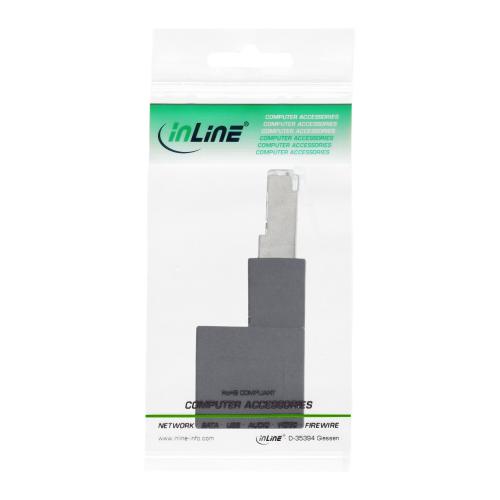

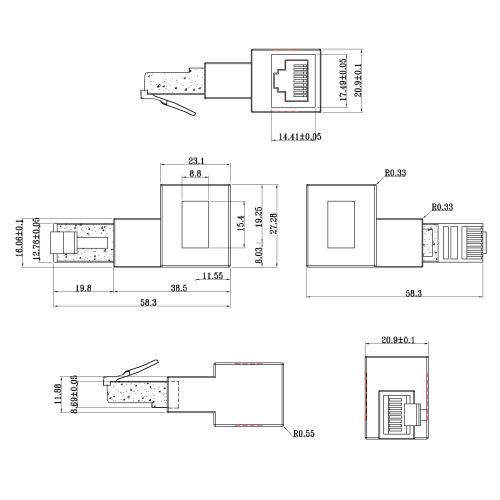

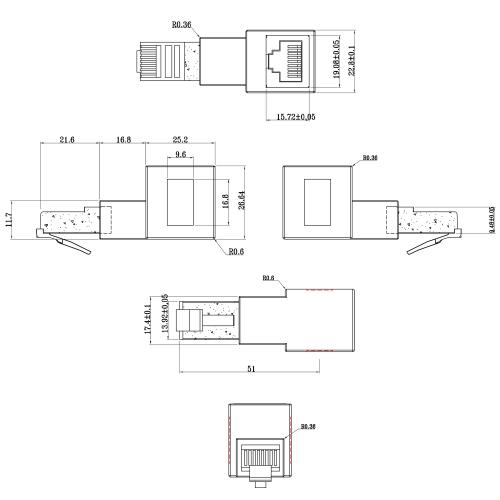

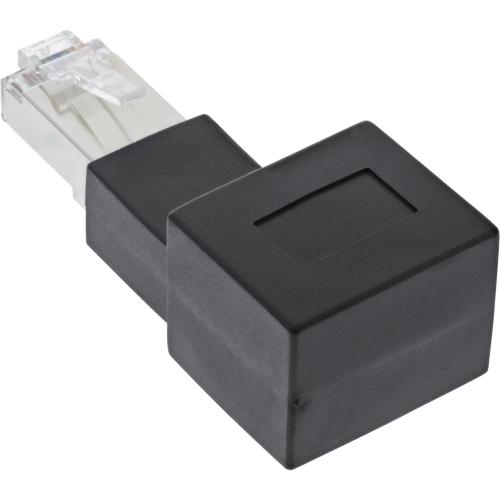

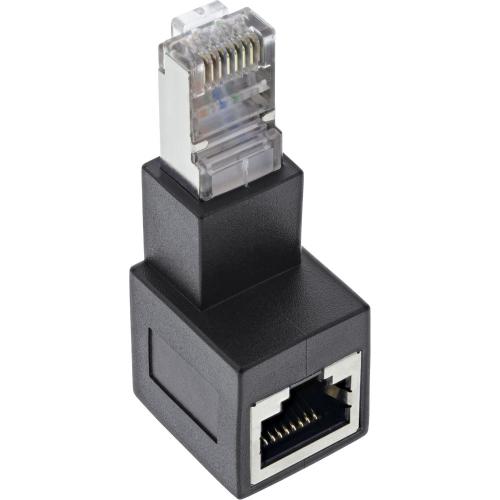

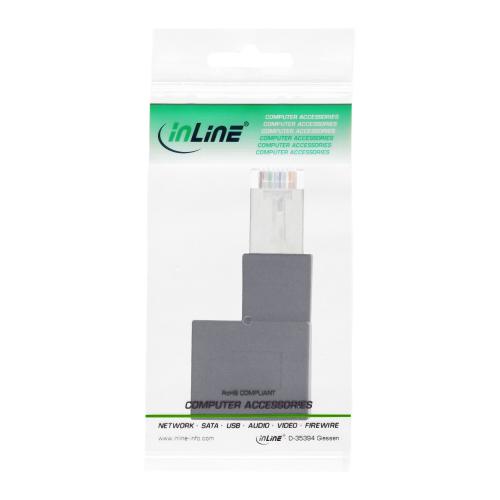

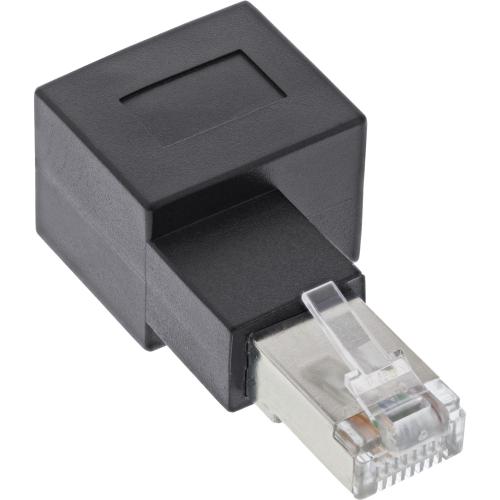

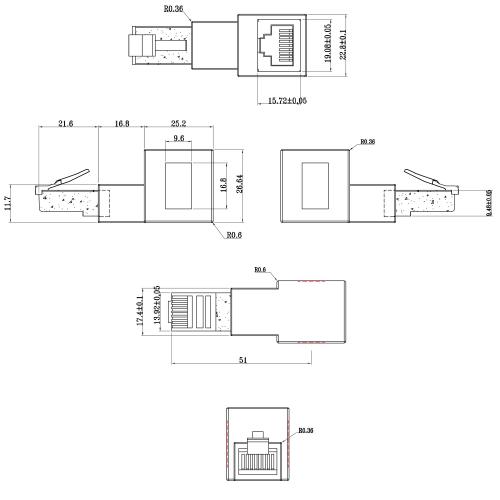

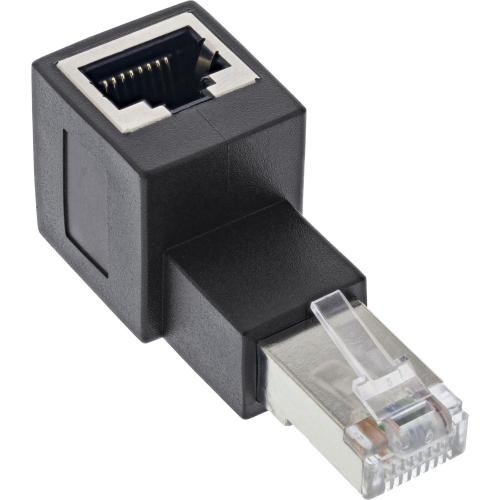

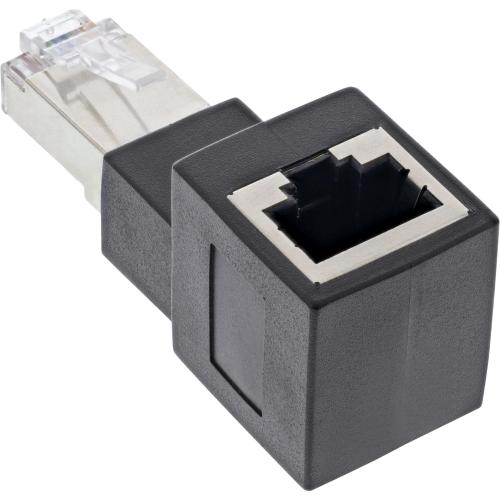

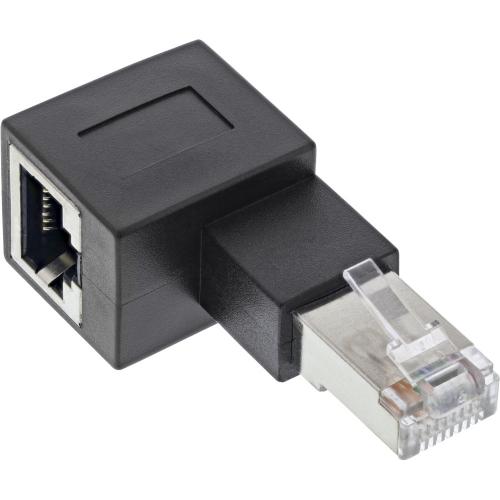

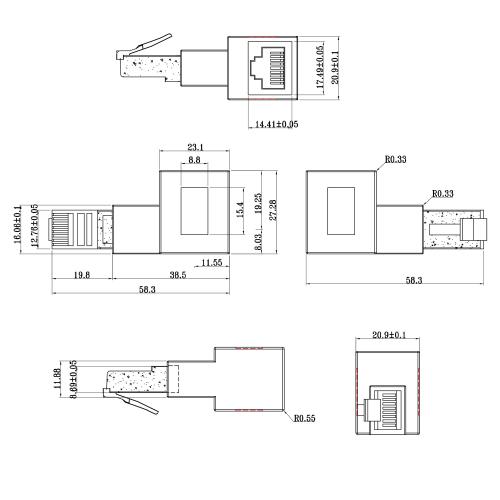

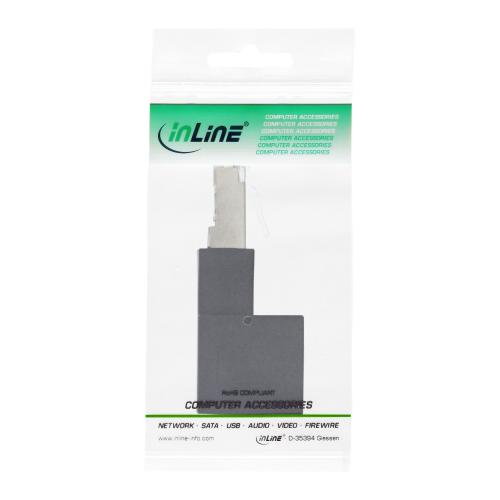

Winkeladapter erleichtern den Anschluss bei wenig Platz hinter Geräten. Y-Adapter und Port-Doubler teilen die Adernpaare eines Kabels auf zwei Anschlüsse auf (Cable Sharing) und sind damit auf 10/100 Mbit/s begrenzt. Crossover-Adapter werden nur noch für ältere Geräte ohne automatische Erkennung (Auto-MDI-X) benötigt. Break-Away-Adapter schützen Ports vor Beschädigung bei Zug am Kabel.
FAQ – Häufige Fragen zu RJ45 Kupplungen
Kann ich ein Verlegekabel mit einer RJ45 Kupplung verlängern?
Eine Kupplung mit 2x RJ45-Buchse setzt Stecker an beiden Kabelenden voraus. Für Verlegekabel ohne Stecker sind LSA-Kabelverbinder oder Verbindungsmodule die passende Lösung: Die Adern werden direkt aufgelegt und das Kabel dauerhaft verbunden.
Verschlechtert eine Kupplung die Verbindung?
Jede zusätzliche Steckverbindung bringt etwas Dämpfung mit. Bei passender Kategorie und einzelnen Kupplungen ist das in der Praxis unkritisch. Mehrere Kupplungen hintereinander sollten vermieden werden, und die Gesamtlänge der Strecke darf 100 m nicht überschreiten.
Funktioniert ein Y-Adapter mit Gigabit-Ethernet?
Nein. Y-Adapter und Port-Doubler nutzen beim Cable Sharing je zwei Adernpaare pro Anschluss und sind damit auf 10/100 Mbit/s begrenzt. Gigabit-Ethernet benötigt alle vier Adernpaare. Für mehrere Gigabit-Anschlüsse über ein Kabel ist ein Switch die richtige Lösung.
IP67 oder IP68 – was ist der Unterschied?
Beide Schutzarten sind staubdicht. IP67 schützt gegen zeitweiliges Untertauchen, IP68 gegen dauerhaftes Untertauchen unter den vom Hersteller angegebenen Bedingungen. Für Verbindungen, die dauerhaft Nässe ausgesetzt sind, ist IP68 die sicherere Wahl.
Sind RJ45 Kupplungen PoE-fähig?
Kupplungen mit durchgehender 1:1-Belegung aller acht Adern leiten PoE durch. Port-Doubler und Y-Adapter teilen die Adernpaare auf und sind für PoE in der Regel ungeeignet. Ob die geforderte PoE-Leistung zuverlässig ankommt, hängt vom gesamten Link ab; für exponierte PoE-Geräte im Außenbereich ist zusätzlich ein Überspannungsschutz sinnvoll.
