SATA- & SAS-Kabel – Mini SAS HD, Slim SAS & U.2
SATA- und SAS-Kabel für PC, Workstation, NAS und Server: SATA-Datenkabel mit 6 Gb/s gerade, links oder rechts gewinkelt, rund, mini oder mit Sicherheitslasche – für den Anschluss von SSDs und Festplatten an Mainboard, Controller oder Backplane.
Für Server und Storage: Mini-SAS-Kabel SFF-8087 und SFF-8088, Mini-SAS-HD-Kabel SFF-8643 (intern) und SFF-8644 (extern) mit 12 Gb/s sowie Slim-SAS-Kabel SFF-8654 mit 24 Gb/s – als Direktverbindung, als Breakout auf 4× SATA oder 4× SFF-8482 und als Übergang zwischen den Steckergenerationen. Dazu U.2-Kabel für NVMe-SSDs mit SFF-8639 auf SFF-8643 oder SFF-8654.
Welches Kabel wofür?
✔ SSD oder Festplatte am Mainboard: SATA-Datenkabel 6 Gb/s, bei engem Einbau gewinkelt
✔ Sicherer Sitz bei Vibration und Transport: SATA-Kabel mit Sicherheitslasche
✔ RAID-Controller oder HBA mit SFF-8643 an einzelne SATA-Laufwerke: Mini-SAS-HD-Kabel auf 4× SATA mit Sideband

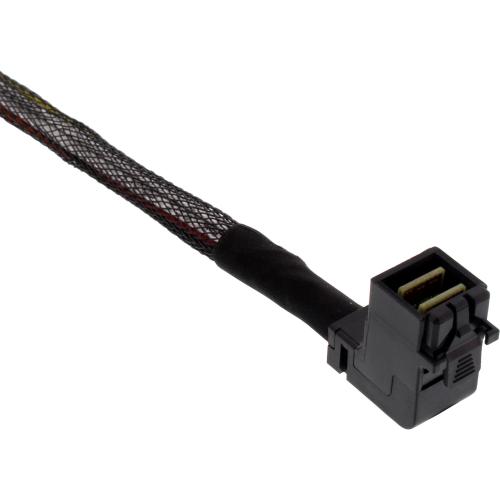

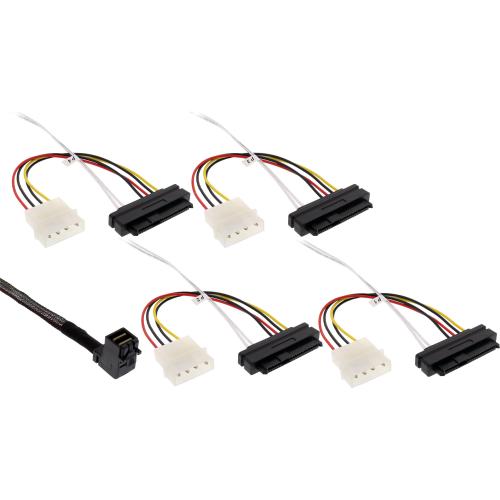

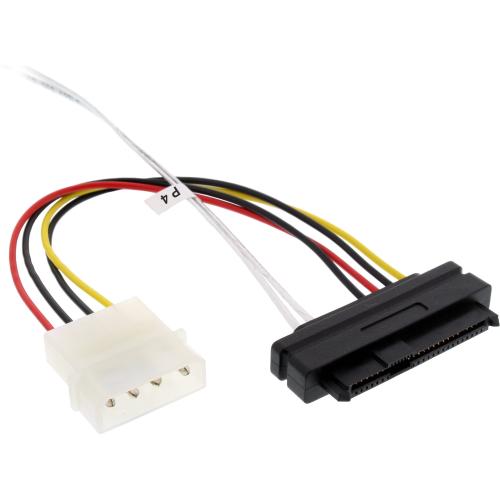

✔ SAS-Festplatten direkt am Controller: Breakout-Kabel auf 4× SFF-8482 mit Stromanschluss
✔ Controller an Backplane: Mini-SAS-HD-Kabel SFF-8643 auf SFF-8643 oder auf SFF-8087
✔ Externe Storage-Gehäuse (JBOD): externe Kabel SFF-8644 oder SFF-8088

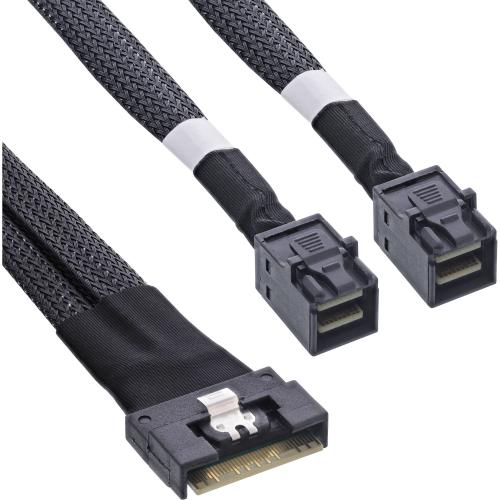

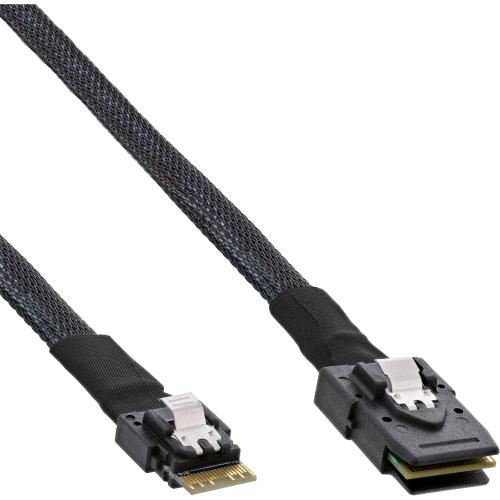

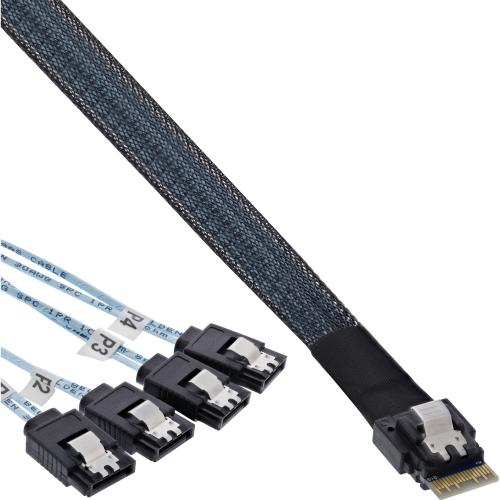

✔ Aktuelle Server-Mainboards und Controller mit Slim SAS: Kabel SFF-8654 auf SFF-8654, SFF-8643, 4× SATA oder U.2

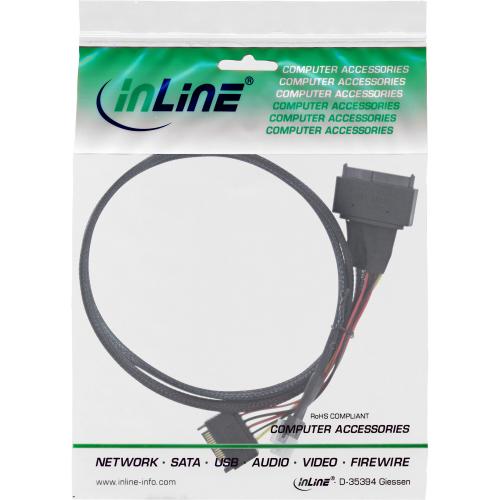

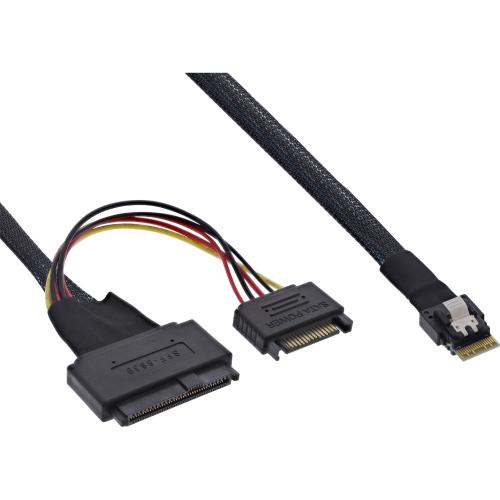

✔ NVMe-SSD im U.2-Format: U.2-Kabel SFF-8639 mit Stromanschluss
Steckerbezeichnungen und Datenraten
SFF-8087 (intern) und SFF-8088 (extern) sind die Mini-SAS-Stecker der SAS-2-Generation mit 6 Gb/s. SFF-8643 (intern) und SFF-8644 (extern) bilden Mini SAS HD für SAS-3 mit 12 Gb/s, SFF-8654 ist der kompakte Slim-SAS-Stecker für SAS-4 mit 24 Gb/s und PCIe/NVMe. Die Angabe 4i bzw. 8i steht für vier oder acht interne Lanes. SFF-8482 ist der Laufwerksanschluss für SAS-Festplatten und nimmt auch SATA-Laufwerke auf.
Die Sideband-Leitungen übertragen Steuersignale (SGPIO), mit denen Controller und Backplane etwa Status-LEDs der Laufwerksschächte ansteuern. Bei direkt angeschlossenen Laufwerken ohne Backplane werden sie nicht benötigt, ein Kabel mit Sideband stört dort aber nicht.
FAQ – Häufige Fragen zu SATA- und SAS-Kabeln
Was ist der Unterschied zwischen Forward- und Reverse-Breakout?
Ein Forward-Breakout verbindet einen Controller mit Mini-SAS-Anschluss mit einzelnen SATA-Laufwerken. Ein Reverse-Breakout verbindet umgekehrt die SATA-Ports eines Mainboards mit einer Backplane, die einen Mini-SAS-Anschluss hat. Beide Varianten sehen gleich aus, sind aber intern unterschiedlich belegt und nicht austauschbar.
Kann ich SATA-Laufwerke an einem SAS-Controller betreiben?
Ja. SAS-Controller und Kabel mit SFF-8482-Anschluss nehmen auch SATA-Laufwerke auf. Umgekehrt funktionieren SAS-Laufwerke nicht an einem reinen SATA-Anschluss – der SAS-Stecker passt mechanisch nicht.
Was brauche ich für eine U.2-SSD?
U.2-SSDs nutzen den Stecker SFF-8639 und werden über PCIe (NVMe) angebunden. Benötigt wird ein Mainboard- oder Controller-Anschluss SFF-8643 bzw. SFF-8654, der NVMe unterstützt – ein reiner SAS-Controller erkennt U.2-SSDs nicht. Die Kabel bringen den Stromanschluss für die SSD gleich mit.
Wie lang darf ein SATA-Kabel sein?
Interne SATA-Kabel sind bis 1 m spezifiziert, im Gehäuse reichen meist 0,3 bis 0,5 m. Interne SAS-Kabel liegen im Server ebenfalls meist bei 0,5 bis 1 m, externe SAS-Kabel für Storage-Gehäuse können länger sein.
