LWL Patchkabel (Glasfaser) – Technik, Auswahl und Praxis

Einleitung

Glasfaser-Patchkabel kommen überall dort zum Einsatz, wo Kupfer entweder an technische Grenzen stößt oder wo Links besonders stabil, störsicher und eindeutig messbar betrieben werden müssen – etwa im Gebäude-Backbone, im Rechenzentrum, in Industrieumgebungen oder im FTTH/Telekom-Kontext. Gleichzeitig führt die Vielfalt an Fasertypen, Klassen und Steckverbindern schnell zu Verwirrung: Singlemode oder Multimode? OM3/OM4/OM5 oder OS1/OS2? LC, SC, ST, E2000 oder MPO/MTP? Und welche Rolle spielen UPC/APC sowie die korrekte Polung?

Der Fokus liegt auf typischen B2B-Anwendungsfällen: strukturierte Verkabelung im Gebäude, Uplinks/Backbone, Rechenzentrum und Migrationen – inklusive der Themen, die im Betrieb erfahrungsgemäß die meisten Störungen und Rückfragen auslösen.

Dieser Ratgeber ordnet die Technik so, dass Planung, Betrieb und Fehlersuche nachvollziehbar bleiben. Im Mittelpunkt stehen Grundlagen, saubere Auswahlkriterien und typische Missverständnisse aus der Praxis – ohne Produktlisten und ohne Marketing-Floskeln. Ein Vergleich zu Kupfer erfolgt nur dort, wo er für Entscheidungen oder die Fehleranalyse tatsächlich Mehrwert liefert.

Nutzen Sie das Inhaltsverzeichnis, um direkt zum passenden Abschnitt zu springen.

Inhaltsverzeichnis

Grundlagen: Was ist ein Glasfaser-Patchkabel?
Aufbau & Begriffe: Dämpfung, Rückflussdämpfung, Wellenlängen
Singlemode vs. Multimode: Entscheidung und typische Optiken
OM1–OM5 und OS1/OS2: was die Klassen bedeuten
Steckertypen im Überblick: LC, SC, ST, FC, E2000, MPO/MTP
UPC vs. APC: Schliffarten, Erkennung und Kompatibilität
Polung & Tx/Rx: warum Links trotz „Licht“ nicht funktionieren
Einsatzbereiche: Gebäude, Rechenzentrum, FTTH, Industrie
Vergleich zu Kupfer: wo Glasfaser technisch sinnvoller ist
Typische Fehlerbilder & Missverständnisse aus der Praxis
Checkliste für Planung & Auswahl (neutral, projektorientiert)
FAQ: Häufige Fragen zu LWL Patchkabeln

Grundlagen: Was ist ein Glasfaser-Patchkabel?

Ein Glasfaser-Patchkabel ist eine vorkonfektionierte, steckbare Verbindung mit definierten Steckverbindern an beiden Enden. Es verbindet aktive Netzwerkkomponenten (z. B. Switch/Router über optische Transceiver) mit passiver Infrastruktur wie Patchfeldern, Anschlussboxen oder Verteilern. Im Gegensatz zu fest installierten Glasfaserstrecken ist ein Patchkabel dafür gedacht, im laufenden Betrieb gesteckt, umgesteckt und ausgetauscht zu werden – mit reproduzierbaren Messwerten und klarer Dokumentation.

Wichtig ist die klare Trennung zwischen „Fasertyp“ (Singlemode oder Multimode), „Klasse“ (OM/OS) und „Stecktechnik“ (z. B. LC/SC/E2000/MPO). Diese drei Ebenen entscheiden darüber, ob eine Verbindung technisch passt und im Betrieb stabil läuft.

Wofür Glasfaser-Patchkabel typischerweise eingesetzt werden

✔ Patchfeld-zu-Port-Verbindungen im Rack (Switches, Router, Firewalls, Storage)
✔ Verbindungen zwischen Verteilern (z. B. Etagenverteiler zu Gebäudeverteiler) über Glasfaserstrecken mit Patchfeldern/Anschlussboxen
✔ Querverbindungen im Rechenzentrum (Cross-Connect, Meet-Me-Bereiche, Zonenverkabelung)
✔ Übergänge im FTTH/Telekom-Umfeld (z. B. Verteiler/ODF zu aktiver Technik), wenn Stecktechnik und Schliffarten vorgegeben sind
✔ Industrie-Umgebungen, in denen EMV und Potentialtrennung betriebsrelevant sind

Was ein Glasfaser-Patchkabel nicht ist

Ein Patchkabel ersetzt keine fachgerecht geplante, fest installierte Glasfaserstrecke. Es ist der steckbare Teil am Ende einer Strecke – und damit häufig der Bereich, der im Betrieb angepasst wird. Genau deshalb sind Handhabung (Biegeradius, Zugentlastung) und Sauberkeit der Steckgesichter so entscheidend.

Die drei Kernentscheidungen, die immer zusammengehören

✔ Fasertyp: Singlemode oder Multimode (bestimmt u. a. Reichweite und Optik-Konzept)
✔ Klasse: OM1–OM5 (Multimode) oder OS1/OS2 (Singlemode) (ordnet Leistungsfähigkeit und typische Einsatzbereiche ein)
✔ Steckverbinder & Ausführung: z. B. LC/SC/E2000/MPO, Duplex/Uniboot, UPC/APC (bestimmt mechanische Kompatibilität, Packungsdichte und Reflexionsverhalten)

Warum Glasfaser-Patchkabel in der Praxis „anders“ sind als Kupfer

Bei Kupfer dominiert häufig die Frage nach Kategorie und Länge. Bei Glasfaser ist die Kombination aus Fasertyp, Stecktechnik, Schliffart und Optik entscheidend. Viele Fehlerbilder entstehen nicht durch „falsche Länge“, sondern durch nicht passende Paarungen (z. B. Multimode vs. Singlemode), vertauschte Sende-/Empfangsrichtung oder verschmutzte Endflächen.

Aufbau & Begriffe: Dämpfung, Rückflussdämpfung, Wellenlängen

Damit die späteren Abschnitte zu OM/OS, Steckern und Schliffarten verständlich bleiben, müssen drei Begriffe sitzen: Dämpfung (Insertion Loss), Rückflussdämpfung (Return Loss) und Wellenlänge. Sie bestimmen, ob ein Link im geplanten Budget stabil funktioniert – und warum scheinbar „kleine“ Dinge wie Schmutz oder der falsche Schliff sofort Auswirkungen haben können.

Grundaufbau eines Glasfaser-Patchkabels (praxisrelevant)

Ein Patchkabel besteht nicht nur aus „Glas“, sondern aus mehreren Schichten, die mechanische Stabilität und definierte Eigenschaften sicherstellen.

✔ Faser (Kern und Mantel): eigentlicher Lichtleiter
✔ Primärbeschichtung/Buffer: schützt die Faser und stabilisiert die Handhabung
✔ Zugentlastung (z. B. Aramid/Kevlar): nimmt Zugkräfte auf, damit die Faser nicht belastet wird
✔ Außenmantel: mechanischer Schutz; beeinflusst Handling, Biegeradius und Robustheit
✔ Stecker mit Ferrule: präzise Zentrierung der Faser im Steckgesicht

Dämpfung (Insertion Loss): was gemeint ist und warum es zählt

Die Dämpfung beschreibt, wie viel optische Leistung auf dem Weg vom Sender zum Empfänger verloren geht. Sie setzt sich aus der Faserdämpfung (Strecke), Steckverbindern, Kupplungen und ggf. Spleißen zusammen. Im Betrieb ist nicht der „perfekte Nullwert“ entscheidend, sondern ein sauber geplantes Dämpfungsbudget mit Reserve.

Praktische Konsequenz: Wenn ein Link grenzwertig geplant ist, reichen schon scheinbar kleine Ursachen (verschmutzte Endflächen, zusätzliche Kupplung, zu enger Biegeradius), um aus „läuft“ ein „läuft sporadisch“ zu machen.

Rückflussdämpfung (Return Loss): Reflexionen als Fehlerquelle

Ein Teil des Lichts wird an Übergängen reflektiert (Steckgesicht, Luftspalt, schlechter Kontakt, falscher Schliff). Die Rückflussdämpfung beschreibt, wie stark diese Reflexionen sind. Je besser (höher) der Wert, desto weniger störende Rückreflexionen gelangen zurück in den Sender. In der Praxis ist das besonders relevant bei bestimmten Anwendungen und bei der Frage UPC vs. APC, weil der Schliff das Reflexionsverhalten maßgeblich beeinflusst.

Wellenlängen: warum 850/1310/1550 nm immer wieder auftauchen

Glasfaserübertragung arbeitet je nach Fasertyp und Optik mit unterschiedlichen Wellenlängen. Vereinfacht gilt: Multimode arbeitet typischerweise im Bereich 850 nm (und teils 1300 nm), Singlemode typischerweise bei 1310 nm und 1550 nm. Diese Zuordnung ist wichtig, weil Fasertyp, Klasse und Optik zusammenpassen müssen – sonst entstehen Reichweitenprobleme oder unnötige Dämpfungsreserven werden verschenkt.

Der praktische Blick: Dämpfungsbudget statt Bauchgefühl

Im B2B-Kontext ist es sinnvoll, jede Glasfaserverbindung als Budget zu betrachten: Senderleistung minus Gesamtdämpfung muss oberhalb der Empfängerempfindlichkeit liegen – inklusive Reserve. Genau hier werden spätere Kapitel konkret: OM/OS-Klassen helfen bei der Einschätzung der Strecke, Stecker/Schliff beeinflussen Übergänge, und typische Fehlerbilder erklären, warum reale Werte von der Theorie abweichen.

Singlemode vs. Multimode: Entscheidung und typische Optiken

Die wichtigste Grundentscheidung bei Glasfaser-Patchkabeln lautet: Singlemode oder Multimode. Diese Wahl bestimmt nicht nur die Fasergeometrie, sondern auch das Optik-Konzept (Transceiver), die typischen Wellenlängen und damit Reichweite, Budget und Fehlertoleranz im Betrieb.

Was technisch dahintersteckt

Multimode (OM-Klassen)

Multimode-Fasern führen mehrere Lichtmoden gleichzeitig. Das erleichtert die Kopplung (größerer Kern), führt aber physikalisch zu modaler Dispersion. Ergebnis: Multimode ist im LAN-/Rechenzentrumsumfeld sehr verbreitet, erreicht jedoch bei steigender Datenrate schneller Reichweitenlimits als Singlemode.

✔ Typische Kerndurchmesser: 50/125 µm (OM2–OM5) und 62,5/125 µm (OM1)
✔ Typische Wellenlänge im Ethernet-Umfeld: 850 nm (häufig), teilweise 1300 nm (historisch/selten im aktuellen DC-LAN)
✔ Typischer Einsatz: kurze bis mittlere Strecken, hohe Portdichte, Rechenzentrum, Etagen-/Gebäudeverteiler je nach Design

Singlemode (OS-Klassen)

Singlemode-Fasern führen praktisch nur eine Mode. Dadurch sind Dispersionseffekte deutlich geringer, und Reichweiten lassen sich bei passenden Optiken sehr groß skalieren. Singlemode ist in Campus-, Provider- und FTTH-Umgebungen Standard und wird auch im Enterprise-Umfeld zunehmend als „einheitliches“ Faserkonzept genutzt.

✔ Typischer Kerndurchmesser: 9/125 µm (vereinfacht als Praxismerkmal)
✔ Typische Wellenlängen: 1310 nm und 1550 nm (je nach Optik und Reichweite)
✔ Typischer Einsatz: lange Strecken, Gebäude-/Campus-Backbone, FTTH/Telekom, punktuell auch im Rechenzentrum (Design- und Migrationsfrage)

Praxis-Entscheidung: Welche Fragen zuerst geklärt werden sollten

Die Entscheidung sollte nicht aus dem Bauch heraus erfolgen, sondern aus den Projektanforderungen heraus. Diese Punkte sind in der Praxis die wichtigsten Treiber.

✔ Welche Datenrate ist heute und perspektivisch geplant (z. B. 10G/25G/40G/100G)?
✔ Welche Streckenlängen sind realistisch (inkl. Reserve, Patchfelder, Kupplungen, Umbauten)?
✔ Welche Optiken/Porttypen sind vorgegeben (Bestand, Hersteller-Standard, Migrationskonzept)?
✔ Gibt es besondere Randbedingungen: EMV, Potentialtrennung, Außenwege, Provider-Vorgaben, Dokumentationspflichten?
✔ Soll die Infrastruktur „einheitlich“ gehalten werden (ein Fasertyp für möglichst viele Links) oder wird bewusst getrennt (MM im DC, SM im Campus)?

Typische Optik-Konzepte (ohne Produktfokus, aber praxisnah)

In der Netzwerkpraxis werden Optiken häufig über Kurz-/Langstrecken-Logik eingeordnet. Wichtig ist: Die Optik muss zum Fasertyp passen.

✔ Multimode: Kurzstrecken-Optiken, typischerweise bei 850 nm (häufig als „SR“-Prinzip bekannt)
✔ Singlemode: Langstrecken-Optiken, typischerweise bei 1310 nm („LR“-Prinzip) und 1550 nm (für größere Reichweiten)
✔ Grundregel: Multimode-Optik auf Singlemode-Faser oder umgekehrt ist eine klassische Fehlerquelle; wenn es überhaupt „irgendwie“ linkt, sind Reichweite und Stabilität nicht planbar

Typische Fehlerbilder bei der Entscheidung

Viele Probleme entstehen nicht erst bei der Installation, sondern bereits bei der falschen Kombination aus Faser und Optik.

✔ Multimode und Singlemode werden verwechselt (Optik passt nicht zum Kabel)
✔ OM1 (62,5 µm) wird in gemischten Beständen übersehen und mit 50-µm-Konzepten vermischt
✔ Strecken werden ohne Reserve geplant (zusätzliche Kupplungen/Patchungen kommen später fast immer dazu)
✔ „Das Kabel ist kompatibel, weil der Stecker passt“: mechanisch passend bedeutet nicht, dass das optische Konzept stimmt

OM1–OM5 und OS1/OS2: was die Klassen bedeuten

Die Klassenbezeichnungen OM und OS beschreiben keine „Geschwindigkeit“, sondern ordnen Fasern nach definierten optischen Eigenschaften ein. Für die Praxis hilft diese Einordnung vor allem dabei, Reichweiten- und Migrationsfragen sauber zu bewerten und Missverständnisse zu vermeiden.

OM-Klassen (Multimode): Einordnung für die Praxis

OM-Klassen beziehen sich auf Multimode-Fasern. Historisch gibt es unterschiedliche Kerndurchmesser und Leistungsstufen, die sich besonders bei höheren Datenraten bemerkbar machen.

OM1

✔ 62,5/125 µm (häufig in Altbeständen)
✔ In modernen Hochdatenraten-Konzepten meist der limitierende Faktor (Reichweiten-/Migrationsbremse)
✔ Typisch: Bestandsanlagen, ältere Gebäudeinstallationen

OM2

✔ 50/125 µm (höherwertig als OM1, aber heute oft nicht mehr „State of the Art“ für neue DC-Designs)
✔ In Beständen verbreitet, je nach Datenrate und Strecke weiterhin nutzbar

OM3

✔ 50/125 µm, optimiert für 850 nm im Rechenzentrumsumfeld
✔ Häufige Basis für 10G-Kurzstrecken in DC/Enterprise-Umgebungen

OM4

✔ 50/125 µm, höhere Performance-Reserve als OM3 (praktisch relevant bei Reichweite und Budget)
✔ In vielen Rechenzentrums- und Backbone-Designs der verbreitete Standard

OM5

✔ 50/125 µm, ausgelegt für Konzepte mit mehreren Wellenlängen im Multimode-Umfeld (Kurzfassung für die Praxis: Spezialfall, nicht automatisch „besser“ für jedes Projekt)
✔ Sinnvoll vor allem dann, wenn ein entsprechendes Optik-/Migrationskonzept tatsächlich vorgesehen ist

OS-Klassen (Singlemode): OS1 vs. OS2

OS-Klassen beziehen sich auf Singlemode-Fasern. Für die Praxis ist die wichtigste Unterscheidung: Dämpfungsverhalten und typische Einsatzfelder (insbesondere für längere Strecken und Außen-/Campus-Szenarien).

✔ OS1: häufig in Innenanwendungen und als Teil bestimmter Kabelkonstruktionen anzutreffen; in der Praxis eher „Gebäude-intern“ eingeordnet
✔ OS2: niedrigere Dämpfungswerte als Zielrichtung, oft als Standard für längere Strecken, Campus und Provider-nahe Szenarien betrachtet

Typische Missverständnisse bei OM/OS

✔ „OM4 ist immer besser“: Nur dann, wenn das Projekt die Reserve/Reichweite wirklich benötigt oder Migrationen dies rechtfertigen
✔ „OS2 ist automatisch Overkill“: In vielen Umgebungen ist OS2 ein sehr robustes, einheitliches Konzept – entscheidend sind Optik und Budget
✔ „Klasse = Geschwindigkeit“: Die Datenrate hängt primär von aktiver Technik/Optik ab; die Faserklasse definiert, welche Reichweiten/Budgets realistisch sind

Im nächsten Abschnitt folgt der praktische Teil zur Stecktechnik: welche Steckertypen wo üblich sind, was Ferrulen-Größe und Packungsdichte bedeuten und warum MPO/MTP im Rechenzentrum ein eigenes Regelwerk mitbringt.

Steckertypen im Überblick: LC, SC, ST, FC, E2000, MPO/MTP

Bei Glasfaser wird vieles über den Steckverbinder entschieden: Packungsdichte im Patchfeld, Handling im Betrieb, mechanische Robustheit und nicht zuletzt die Gefahr von Verwechslungen. Stecker sind dabei nicht „besser oder schlechter“, sondern für unterschiedliche Umgebungen und Anforderungen etabliert. Wichtig ist außerdem: Mechanisch passend bedeutet nicht automatisch, dass Schliffart, Polung oder das gesamte optische Konzept zusammenpassen.

Ferrulen-Größe: 1,25 mm vs. 2,5 mm (warum das in der Praxis zählt)

Viele Steckgesichter unterscheiden sich über die Ferrule (das präzise Keramikteil, in dem die Faser zentriert ist). In der Praxis ist das ein einfacher Merksatz: kleinere Ferrule ermöglicht höhere Packungsdichte, größere Ferrule ist historisch weit verbreitet und häufig mechanisch robuster im Handling.

✔ 1,25 mm: typischerweise LC und multifaser-basierte Systeme im High-Density-Umfeld
✔ 2,5 mm: typischerweise SC, ST, FC, E2000

LC (Lucent Connector): Standard für hohe Portdichte

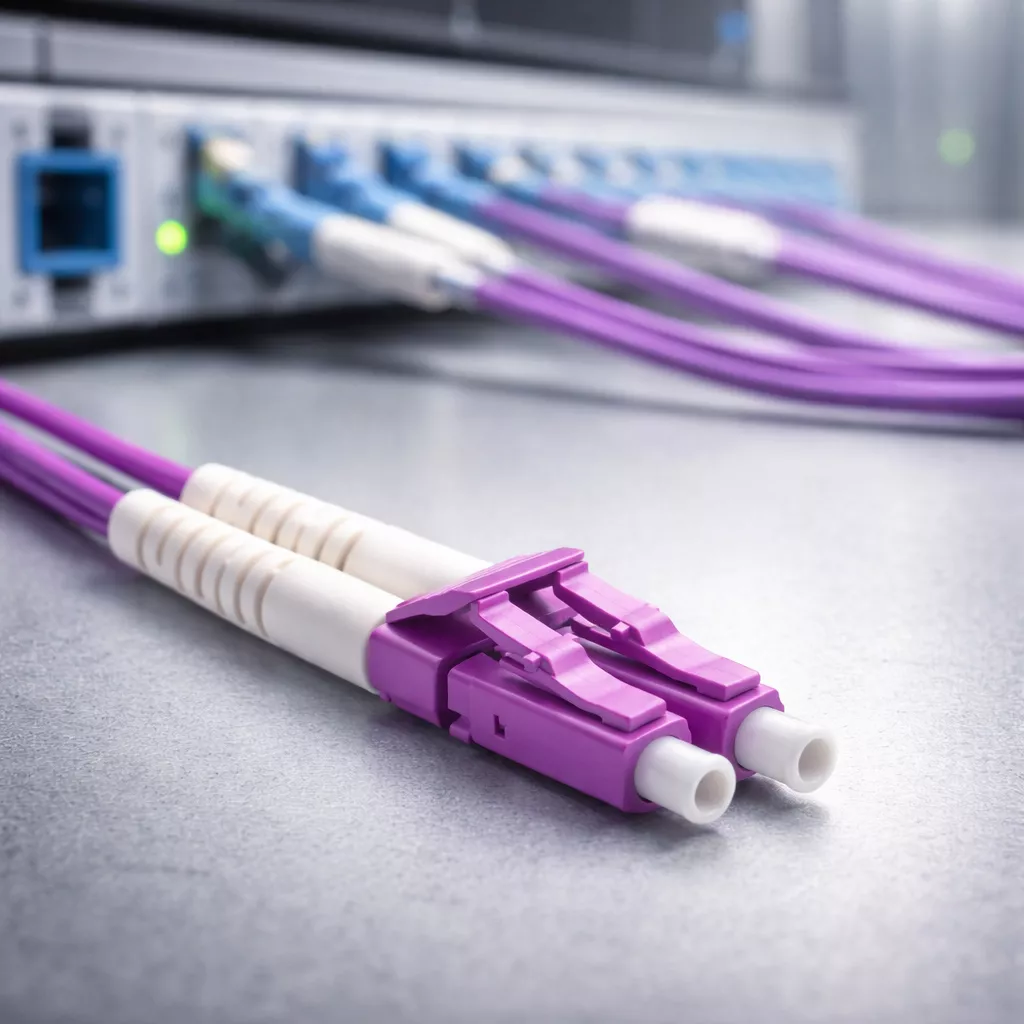

LC ist im Rechenzentrum und in modernen Enterprise-Umgebungen der verbreitete Standard für Patchfelder und Transceiverports. Der Stecker ist kompakt, unterstützt hohe Packungsdichten und wird sehr häufig als Duplex-Ausführung verwendet.

✔ Typisch: Rechenzentrum, Switch-/Server-Racks, High-Density-Patchfelder
✔ Praxisvorteil: hohe Portdichte, verbreitete Kompatibilität im Optik-Umfeld
✔ Praxishinweis: Duplex-Polung (Tx/Rx) wird häufig über Clip/Keying geführt; Verwechslungen sind ein häufiger Fehlerpunkt

SC (Subscriber/Standard Connector): klassisch, robust, weit verbreitet

SC ist in Gebäudenetzen, Verteilern und älteren Installationen sehr verbreitet. Der Stecker ist größer als LC, gilt als robust im Handling und ist in vielen passiven Komponenten (Anschlussboxen, Patchfelder) nach wie vor anzutreffen.

✔ Typisch: Gebäude-intern, Verteilerbereiche, Bestandsanlagen
✔ Praxisvorteil: robuste Handhabung, klare Mechanik
✔ Praxishinweis: In High-Density-Designs wird SC oft durch LC ersetzt, um Portdichte zu erhöhen

ST (Straight Tip): Bajonett, häufig in Industrie/Altbestand

ST ist ein älterer Steckverbinder mit Bajonett-Verriegelung. Er ist mechanisch stabil und in bestimmten Industrie- und Bestandsumgebungen weiterhin anzutreffen, im Rechenzentrum jedoch selten Bestandteil neuer Designs.

✔ Typisch: Altbestand, Industrie, spezielle Umgebungen mit robustem Steck-/Ziehverhalten
✔ Praxishinweis: In gemischten Anlagen entsteht oft ein Adapter-/Übergangsthema, das bei Planung und Dokumentation berücksichtigt werden muss

FC (Ferrule Connector): Schraubkupplung für vibrationskritische Umgebungen

FC arbeitet mit Schraubverriegelung und ist dadurch in vibrationskritischen oder messtechnischen Umgebungen anzutreffen. Im klassischen Netzbetrieb ist FC heute eher Spezial- bzw. Bestandsfall.

✔ Typisch: Mess-/Laborumgebungen, spezielle Industrieanwendungen
✔ Praxisvorteil: sehr sichere Verriegelung
✔ Praxishinweis: Im Netzbetrieb ist FC eher die Ausnahme; Übergänge sollten sauber dokumentiert werden

E2000: hochwertiges System, häufig im Carrier-/Telekom-Umfeld

E2000 ist ein hochwertiger Steckverbinder mit Fokus auf sehr gute optische Eigenschaften und definierte Handhabung. Er ist im Telekom-/Carrier-Umfeld verbreitet und wird dort häufig zusammen mit APC-Schliffen eingesetzt, wenn Reflexionen besonders kritisch sind. Im Enterprise-Rechenzentrum ist E2000 seltener Standard, kann aber in bestimmten Umgebungen vorgegeben sein.

✔ Typisch: Telekom/Carrier, hochwertige ODF-/Verteilerumgebungen
✔ Praxisvorteil: sehr definiertes Handling, oft mit Schutzmechanik am Steckgesicht
✔ Praxishinweis: Vorgaben zu Schliffarten (UPC/APC) sind hier besonders strikt einzuhalten

MPO/MTP: Multifaser-Steckverbinder für High-Density und Migrationen

MPO (bzw. MTP als präzisere/hochwertige Ausführung im Markt) bündelt mehrere Fasern in einem Steckverbinder. Das ist im Rechenzentrum interessant, weil sich damit hohe Faserzahlen und große Bandbreiten platzsparend patchen lassen. Gleichzeitig steigt die Komplexität: Polungskonzepte, Trunk-/Breakout-Logik und saubere Dokumentation werden zwingend.

✔ Typisch: Rechenzentrum, High-Density-Patchfelder, 40G/100G-Umgebungen, strukturierte Migrationen
✔ Praxisvorteil: sehr hohe Packungsdichte, effizientes Handling großer Faserzahlen
✔ Praxishinweis: Polung (A/B/C), Keying und Breakout-Konzepte müssen geplant werden; „passt schon“ funktioniert hier selten

Manteldurchmesser 2,0 mm vs. 3,0 mm: Handling im Rack

Der Manteldurchmesser beeinflusst nicht die optische Übertragung an sich, sondern vor allem Handling, Packungsdichte und mechanische Robustheit im Betrieb. In vielen Patchumgebungen sind 3,0-mm-Kabel verbreitet; 2,0-mm-Kabel werden häufig dort bevorzugt, wo Kabelführung und Portdichte im Vordergrund stehen.

✔ 3,0 mm: meist etwas robuster im Handling, häufig „Standard“ im Rack-Umfeld
✔ 2,0 mm: schlanker und flexibler, oft vorteilhaft bei hoher Portdichte und enger Kabelführung
✔ Praxispunkt: unabhängig vom Durchmesser bleibt saubere Führung ohne Quetschungen und mit eingehaltenen Biegeradien entscheidend

Simplex, Duplex, Uniboot, Breakout: Ausführungen, die im Betrieb relevant sind

Neben dem Steckertyp ist die Ausführung entscheidend für Handling und Fehlerrisiko.

✔ Simplex: eine Faser, typischerweise für spezielle Anwendungen oder unidirektionale Links
✔ Duplex: zwei Fasern (Senden/Empfangen), Standard im klassischen Ethernet-Betrieb
✔ Uniboot: Duplex in einer gemeinsamen Außenhülle; im Rack oft aufgeräumter, bei Portdichte und Kabelführung vorteilhaft
✔ Breakout/Fanout: Aufteilung von Multifaser-Verbindungen auf Einzelfaser-Ports; zentrale Rolle bei Migrationen und High-Density-Designs

Typische Fehler & Verwechslungen bei Steckern

✔ Stecker wird als alleiniger Kompatibilitätsnachweis verstanden: optisches Konzept, Schliffart und Polung werden übersehen
✔ Duplex-Links werden vertauscht (Tx/Rx), besonders bei Arbeiten unter Zeitdruck im Rack
✔ Multifaser-Verbindungen werden ohne Polungskonzept integriert, was später zu schwer nachvollziehbaren Fehlerszenarien führt
✔ Schutzkappen werden zu früh entfernt oder Endflächen werden ungeschützt abgelegt: Kontamination ist die häufigste Ursache für schlechte Messwerte

Im nächsten Abschnitt folgt das Thema UPC vs. APC: Schliffarten, Erkennung, Kompatibilität und warum falsche Kombinationen nicht nur „nicht optimal“, sondern oft schlicht unbrauchbar sind.

UPC vs. APC: Schliffarten, Erkennung und Kompatibilität

Bei Glasfaser wird häufig über Fasertyp, Klasse und Stecker gesprochen – und dann scheitert die Verbindung an einem Detail, das mechanisch „passt“, optisch aber nicht: der Schliffart. UPC und APC beschreiben die Politur/Geometrie der Faserendfläche im Stecker. Das beeinflusst Reflexionen (Rückflussdämpfung) und damit Stabilität, Messwerte und in bestimmten Anwendungen überhaupt die Funktionsfähigkeit.

Was UPC und APC technisch bedeuten

UPC (Ultra Physical Contact)

UPC ist ein gerader, hochpolierter Schliff. Die Endflächen liegen bei korrekter Paarung physisch sehr sauber an, Reflexionen sind gering und für viele klassische Datenanwendungen unkritisch.

✔ Typisch: Enterprise-/Rechenzentrumsumfeld, klassische Datenlinks
✔ Erkennung in der Praxis: häufig blau codiert (kein Garant, aber gängige Konvention)
✔ Verhalten: gute Rückflussdämpfung, ohne „Winkeltrick“

APC (Angled Physical Contact)

APC ist ein schräger Schliff (typisch 8°). Reflexionen werden dadurch nicht zurück in den Sender reflektiert, sondern in den Mantel der Faser abgelenkt. Das verbessert die Rückflussdämpfung deutlich und ist in Anwendungen relevant, in denen Reflexionen stärker stören (z. B. bestimmte Telekom-/FTTH-Umgebungen).

✔ Typisch: FTTH/Telekom, passive optische Netze, reflexionskritische Umgebungen
✔ Erkennung in der Praxis: häufig grün codiert (kein Garant, aber gängige Konvention)
✔ Verhalten: sehr gute Rückflussdämpfung durch den Winkel

Warum UPC und APC nicht gemischt werden dürfen

UPC und APC sind nicht kompatibel. Eine direkte Paarung führt nicht zu einem „schlechteren Wert“, sondern zu einem schlechten physikalischen Kontakt der Endflächen. In der Praxis bedeutet das: hohe Dämpfung, starke Reflexionen, instabile Links oder schlicht kein Link. Zusätzlich kann es zu mechanischem Verschleiß/Schäden an den Endflächen kommen, weil die Kontaktflächen geometrisch nicht zusammenpassen.

✔ Merksatz für den Betrieb: Blau zu Blau, Grün zu Grün – niemals mischen
✔ Wenn gemischt wird: nicht „testen und hoffen“, sondern konsequent korrigieren

Erkennung: Woran sich UPC/APC im Alltag zuverlässig feststellen lässt

Farbkodierungen sind hilfreich, aber nicht in jedem Bestand zuverlässig. Für den Betrieb sind deshalb mehrere Erkennungswege sinnvoll.

✔ Farbcodierung: UPC häufig blau, APC häufig grün (Konvention, nicht absolut)
✔ Kennzeichnung am Kabel/Stecker: Beschriftung (UPC/APC) je nach Hersteller vorhanden
✔ Mess-/Prüfmittel: Endflächen-Inspektion zeigt den Schliff (sinnvoll in kritischen Umgebungen)
✔ Dokumentation: Patchfeld-/Portvorgaben (Telekom-Umfeld oft strikt APC)

Rückflussdämpfung in der Praxis: wann es wirklich zählt

In vielen klassischen Datenlinks ist UPC technisch völlig ausreichend. APC ist vor allem dann sinnvoll oder vorgeschrieben, wenn Reflexionen in der Systemarchitektur stärker stören oder wenn die Infrastruktur (z. B. Verteiler/ODF, Provider-Vorgaben) darauf standardisiert ist. Entscheidend ist nicht „APC ist besser“, sondern „APC ist in bestimmten Szenarien erforderlich und nicht beliebig austauschbar“.

Typische Fehlerbilder rund um UPC/APC

✔ „Der Stecker passt, also muss es gehen“: mechanische Passung ersetzt keine optische Kompatibilität
✔ Mischbestände: einzelne grüne Patchkabel in ansonsten blauer Umgebung (oder umgekehrt) werden übersehen
✔ Adapter/Panel ist vorgegeben: am Port wird „irgendwas“ gesteckt, statt die Schliffart zu prüfen
✔ Reflexionsprobleme werden fälschlich als „Dämpfungsproblem“ gesucht, obwohl der Rückfluss die Ursache ist

Im nächsten Abschnitt folgt das Thema Polung und Tx/Rx-Führung: warum Links trotz „Licht“ nicht hochkommen, wie Duplex-Verbindungen korrekt geführt werden und warum bei Multifaser-Konzepten ein Polarity-Plan zwingend ist.

Polung & Tx/Rx: warum Links trotz „Licht“ nicht funktionieren

Ein Glasfaserlink besteht im klassischen Ethernet-Betrieb aus zwei getrennten Fasern: eine für Senden (Tx) und eine für Empfangen (Rx). Damit eine Verbindung funktioniert, muss Tx der einen Seite auf Rx der Gegenstelle treffen – und umgekehrt. Genau hier entstehen in der Praxis viele „mysteriöse“ Störungen: Es ist optische Leistung vorhanden („Licht“), aber der Link kommt nicht hoch, weil die Richtung nicht stimmt oder weil bei High-Density-Verbindungen die Polung nicht konsequent geplant wurde.

Duplex-Grundprinzip: zwei Fasern, zwei Richtungen

Bei den meisten Datenlinks im Enterprise- und Rechenzentrumsumfeld werden Duplex-Verbindungen genutzt. Der Stecker (z. B. LC-Duplex) fasst zwei Simplex-Stecker zusammen, die beiden Fasern bleiben aber physikalisch getrennt. Für den Betrieb bedeutet das: Eine Seite muss spiegelbildlich gepatcht werden.

✔ Seite A: Tx geht auf Seite B: Rx
✔ Seite A: Rx geht auf Seite B: Tx
✔ Wenn beides auf Tx oder beides auf Rx endet: kein Link, auch wenn Leistung messbar ist

Warum „Licht vorhanden“ kein Funktionsnachweis ist

Ein einfacher Lichttester oder eine sichtbare Leckstrahlung kann zeigen, dass optische Leistung im System ist. Das ersetzt aber nicht die korrekte Zuordnung von Tx/Rx und schon gar nicht die Bewertung des Dämpfungsbudgets. In der Praxis führt das häufig zu Fehlinterpretationen:

✔ Es ist Licht vorhanden, aber auf der falschen Faser (Tx/Rx vertauscht)
✔ Es ist Licht vorhanden, aber zu wenig am Empfänger (Dämpfung/Schmutz/Biegeradius)
✔ Es ist Licht vorhanden, aber Rückreflexionen/Schliffmischung stören (UPC/APC-Problematik)

Typische Ursachen für vertauschte Tx/Rx-Führung

✔ Duplex-Clip/Keying wird beim Umstecken unbemerkt gedreht oder gelöst
✔ Patchfeld-Belegung ist nicht eindeutig dokumentiert (Ports/Positionen werden „im Kopf“ geführt)
✔ Zwischenkupplungen/Adapterfelder führen zu einer ungewollten Kreuzung, wenn das System nicht durchgängig geplant ist
✔ In Bestandsanlagen existieren unterschiedliche Konventionen, die beim Umbau vermischt werden

Praxischeck: schnelle Eingrenzung bei „kein Link“

Wenn ein Link nicht hochkommt, ist Tx/Rx eine der ersten Prüfungen, weil sie schnell und ohne Messgeräte verifiziert werden kann. Wichtig ist dabei, strukturiert vorzugehen und nicht „auf Verdacht“ mehrere Dinge gleichzeitig zu ändern.

✔ Duplex-Verbindung an einer Seite gezielt tauschen (Tx/Rx kreuzen) und Verhalten prüfen
✔ Patchfeld-Portbelegung gegen Dokumentation/Labeling abgleichen
✔ Bei Transceivern prüfen: Ports/Module korrekt und kompatibel, sauber eingerastet
✔ Endflächen reinigen und erneut testen (Kontamination ist häufig parallel vorhanden)

Polung in High-Density-Umgebungen: warum es ohne Plan eskaliert

Sobald mehrere Fasern in strukturierter Form geführt werden (z. B. bei Multifaser-Verbindungen), ist ein konsequentes Polungskonzept zwingend. In der Praxis bedeutet das: Es reicht nicht, „Stecker passen“ – entscheidend ist, dass jede Faser am Ende am richtigen Kanal/Port ankommt. Ohne Plan wird Fehlersuche schnell zur Suche nach der Nadel im Heuhaufen.

✔ Polung ist nicht „optional“, sondern Teil der Planung und Dokumentation
✔ Änderungen müssen innerhalb des Polungskonzepts erfolgen, nicht dagegen
✔ Je höher die Portdichte, desto wichtiger sind eindeutige Labels und ein konsistenter Standard

Typische Missverständnisse

✔ „Duplex ist automatisch richtig“: Ohne definierte Kreuzung kann Duplex auch falsch herum verbunden sein
✔ „Wenn Licht da ist, ist es richtig“: Richtung und Budget sind entscheidend, nicht nur Präsenz von Leistung
✔ „Das ist nur ein Patchkabel“: In der Praxis ist die Patchführung oft der einzige variable Teil einer sonst festen Strecke – und damit der häufigste Fehlerpunkt

Im nächsten Abschnitt folgt die Einordnung typischer Einsatzbereiche: Gebäude, Rechenzentrum, FTTH und Industrie – jeweils mit den praktischen Konsequenzen für Fasertyp, Stecktechnik, Schliffarten und Betrieb.

Einsatzbereiche: Gebäude, Rechenzentrum, FTTH, Industrie

Glasfaser-Patchkabel werden in sehr unterschiedlichen Umgebungen eingesetzt. Das Entscheidende ist dabei weniger „welche Klasse ist am besten“, sondern welche Randbedingungen im jeweiligen Einsatzfeld dominieren: Portdichte, Migrationsfähigkeit, Dokumentationsanforderungen, Umweltbedingungen sowie Vorgaben zu Steckern und Schliffarten. Die folgenden Abschnitte ordnen typische Szenarien ein und zeigen, welche Kombinationen sich in der Praxis bewährt haben.

Gebäude (Enterprise): Backbone, Etagenverteiler, Technikräume

Im Gebäudeumfeld geht es häufig um stabile Uplinks zwischen Verteilern, klare Strukturen im Patchfeld und eine Lösung, die auch nach Jahren noch nachvollziehbar ist. Typisch sind moderate Portdichten, dafür aber eine hohe Bedeutung von Dokumentation, Reserveplanung und sauberer Beschriftung, weil Umbauten und Erweiterungen fast immer stattfinden.

✔ Häufige Zielsetzung: planbare Strecken mit Reserve, saubere Patchbarkeit in Verteilern
✔ Typische Stecktechnik: LC oder SC (abhängig von Portdichte und Bestand)
✔ Praxisfokus: eindeutige Patchfeld-Struktur, konsistentes Labeling, saubere Kabelführung (Biegeradien)
✔ Typische Fehlerquellen: vertauschte Duplex-Führung, verschmutzte Endflächen, zusätzliche Kupplungen ohne Budget-Reserve

Rechenzentrum: High-Density, Change-Management, Migration

Im Rechenzentrum dominieren Packungsdichte, standardisierte Prozesse und die Fähigkeit, Änderungen schnell und nachvollziehbar umzusetzen. Hier ist Glasfaser nicht nur Übertragungstechnik, sondern Bestandteil des Betriebsmodells: klare Patchregeln, definierte Polung, strukturierte Kabelführung und eine Dokumentation, die auch unter Zeitdruck funktioniert.

✔ Häufige Zielsetzung: hohe Portdichte, strukturierte Patchzonen, schnelles Change-Management
✔ Typische Stecktechnik: LC (sehr verbreitet), in High-Density-Designs auch Multifaser (MPO/MTP)
✔ Praxisfokus: Polungskonzepte, standardisierte Patchlängen, saubere Führung/Trennung von Patchzonen
✔ Typische Fehlerquellen: Polung nicht geplant, Breakout-/Fanout-Logik falsch, „mechanisch passend“ mit „optisch passend“ verwechselt

FTTH/Telekom: Vorgaben, Schliffarten, reflexionskritische Umgebungen

Im FTTH- und Telekom-Umfeld sind Standards und Vorgaben oft strenger als im klassischen Enterprise-LAN. Reflexionen, Splitter-Umgebungen und definierte Mess- und Abnahmeprozesse spielen eine zentrale Rolle. Häufig sind Schliffarten und Stecksysteme vorgegeben, und Abweichungen führen nicht nur zu „schlechteren Werten“, sondern zu klaren Nichtkonformitäten im Betrieb.

✔ Häufige Zielsetzung: definierte Rückflussdämpfung, klare Abnahme/Messung, Vorgabenkonformität
✔ Typische Stecktechnik: je nach Netz/Betreiber vorgegeben (häufig auch hochwertige Verteiler-/ODF-Umgebungen)
✔ Typische Schliffart: in vielen Szenarien APC, weil Reflexionen besonders relevant sind
✔ Typische Fehlerquellen: UPC/APC-Verwechslung, falsche Patchungen in Splitter-Umgebungen, unzureichende Endflächenhygiene

Industrie: EMV, Mechanik, Umgebungseinflüsse

In Industrieumgebungen sind mechanische Belastungen, Staub, Vibrationen, Temperaturbereiche und EMV-Randbedingungen häufig entscheidender als reine Portdichte. Glasfaser wird hier eingesetzt, um Störungen zu vermeiden und elektrische Trennung sicherzustellen. Gleichzeitig steigt der Anspruch an Schutz, Zugentlastung und Kabelführung, weil Patchungen oft in weniger „komfortablen“ Umgebungen erfolgen.

✔ Häufige Zielsetzung: störsichere Links, Potentialtrennung, robuste Handhabung
✔ Praxisfokus: mechanischer Schutz, sichere Kabelführung, Einhaltung von Biegeradien, Schutz der Endflächen
✔ Typische Fehlerquellen: Quetschungen/Mikrobiegungen durch enge Führung, Schmutz/Staub auf Endflächen, unsaubere Zugentlastung

Was sich über alle Einsatzbereiche hinweg wiederholt

Unabhängig vom Umfeld ähneln sich die häufigsten Ursachen für Störungen erstaunlich stark: Endflächen sind nicht sauber, Tx/Rx ist vertauscht, Schliffarten werden gemischt oder Biegeradien werden unterschritten. Wer diese Punkte im Betrieb standardisiert (Reinigung, Patchregeln, Dokumentation), reduziert Fehlerbilder deutlich – sowohl im Enterprise als auch im Rechenzentrum oder in Industrieumgebungen.

Im nächsten Abschnitt folgt der Vergleich zu Kupfer: wo Glasfaser technisch sinnvoller ist, wo Kupfer weiterhin pragmatisch bleibt und welche Missverständnisse bei der Gegenüberstellung immer wieder auftauchen.

Vergleich zu Kupfer: wo Glasfaser technisch sinnvoller ist

Ein Vergleich zu Kupfer ist nur dann hilfreich, wenn er konkrete Entscheidungen unterstützt: Welche Übertragungsstrecke ist in einem Szenario planbarer, stabiler und mit vertretbarem Aufwand zu betreiben? Glasfaser ersetzt Kupfer nicht pauschal, bietet aber in mehreren Punkten klare technische Vorteile – insbesondere bei Distanz, Störsicherheit und Potentialtrennung. Umgekehrt bleibt Kupfer in vielen Access- und Endgeräte-Szenarien pragmatisch, weil es einfach, robust und universell ist.

Distanz und Planbarkeit

Kupferbasierte Ethernet-Verbindungen sind in der strukturierten Verkabelung auf definierte Längen ausgelegt und funktionieren in diesem Rahmen sehr zuverlässig. Sobald Strecken darüber hinausgehen oder viele Übergänge/Teilabschnitte entstehen, steigt der Aufwand: zusätzliche aktive Komponenten, Zwischenverteiler oder Sonderlösungen.

Glasfaser wird typischerweise über ein Dämpfungsbudget geplant. Das ist in der Praxis oft die robustere Logik: Strecke, Übergänge und Reserve werden kalkuliert, und die Link-Funktion bleibt auch bei späteren Anpassungen besser beherrschbar.

Bandbreite und Migration

Mit steigenden Datenraten werden Randbedingungen bei Kupfer schneller relevant (Dämpfung, Übersprechen, EMV-Einflüsse). Glasfaser skaliert hier häufig entspannter: Die aktive Technik (Optiken) definiert die Datenrate, die passive Strecke muss „nur“ innerhalb der Spezifikation und des Budgets bleiben. Das erleichtert Migrationen, wenn die passive Infrastruktur bereits Reserve und saubere Stecktechnik mitbringt.

EMV-Störsicherheit

Kupfer ist prinzipbedingt anfällig für elektromagnetische Einflüsse. In vielen Büro- und Standardumgebungen ist das problemlos beherrschbar. In störlastigen Umgebungen (Industrie, große Leitungsbündel, Frequenzumrichter, lange Parallelführungen) wird EMV jedoch schnell zum realen Betriebspunkt. Glasfaser ist hier im Vorteil, weil Lichtübertragung unempfindlich gegenüber EMI ist.

Galvanische Trennung und Potentialdifferenzen

Glasfaser trennt elektrisch vollständig. Bei Übergängen zwischen Gebäuden, Hallenbereichen oder Anlagen mit unterschiedlichen Erdungs-/Potentialverhältnissen ist das ein starkes Argument – nicht als „Nice-to-have“, sondern als Stabilitäts- und Sicherheitsfaktor. Kupferverbindungen können hier Schutz- und Ausgleichsthemen verschärfen und in ungünstigen Fällen Störungen begünstigen.

Mechanik und Handling im Alltag

Kupfer ist im Handling in der Regel toleranter: Stecker sind mechanisch robust, kleine Biegeradien sind weniger kritisch, und Kontamination der Kontaktflächen ist selten ein Link-Killer.

Glasfaser ist mechanisch nicht „zerbrechlich“, aber empfindlicher gegenüber typischen Betriebsfehlern: Endflächen müssen sauber bleiben, Biegeradien müssen eingehalten werden, und falsche Paarungen (UPC/APC, Polung) führen sofort zu klaren Ausfällen. Wer diese Punkte standardisiert (Reinigung, Patchregeln, Dokumentation), betreibt Glasfaser jedoch sehr stabil.

Wann Kupfer weiterhin die pragmatische Wahl ist

Kupfer ist in vielen Access-Szenarien weiterhin sinnvoll: kurze Strecken zu Endgeräten, universelle Anschlussfähigkeit, einfache Fehlersuche und häufig die gleichzeitige Energieversorgung über PoE. Diese Vorteile sind real und oft projektentscheidend.

Wann Glasfaser die saubere technische Entscheidung ist

Glasfaser ist besonders dann sinnvoll, wenn Distanz, EMV, Potentialtrennung oder hohe Datenraten im Backbone-/Uplink-Umfeld dominieren – und wenn ein stabiler Betrieb mit reproduzierbaren Messwerten im Vordergrund steht.

Im nächsten Abschnitt folgt der Praxisblock zu typischen Fehlerbildern und Missverständnissen: warum Links trotz „korrekter“ Komponenten nicht funktionieren, welche Ursachen am häufigsten sind und wie sich Probleme strukturiert eingrenzen lassen.

Typische Fehlerbilder & Missverständnisse aus der Praxis

Bei Glasfaser sind viele Störungen erstaunlich „banal“, wirken im Betrieb aber schnell komplex – vor allem, wenn mehrere Patchfelder, Kupplungen oder unterschiedliche Standards im Spiel sind. Die gute Nachricht: Die häufigsten Ursachen wiederholen sich, sind mess- oder sichtbar und lassen sich mit einem sauberen Vorgehen sehr schnell eingrenzen. Der folgende Abschnitt sammelt typische Fehlerbilder und die dahinterliegenden Mechanismen.

1) Endflächen sind verschmutzt: die häufigste Ursache überhaupt

Kontamination am Steckgesicht ist der Klassiker. Bereits kleinste Partikel können Dämpfung und Reflexionen deutlich verschlechtern. Besonders tückisch: Eine Verbindung kann nach dem ersten Stecken noch funktionieren und später durch Umstecken, Erschütterung oder weiteres Patchen plötzlich instabil werden.

✔ Symptome: sporadische Link-Flaps, erhöhte Fehlerraten, deutlich schlechtere Dämpfungswerte, Link kommt nicht hoch
✔ Typische Auslöser: Schutzkappen zu früh entfernt, Stecker abgelegt, Patcharbeiten ohne Reinigung, Adapter/Kupplungen nicht geprüft
✔ Praxisregel: Erst reinigen, dann stecken – und bei Störungen immer als Erstes Endflächen prüfen/reinigen

2) Tx/Rx vertauscht: „Licht da, aber kein Link“

Ein Duplex-Link benötigt die korrekte Zuordnung der Richtung. Vertauschungen passieren vor allem bei Umbauten, in Patchfeldern ohne eindeutige Kennzeichnung oder wenn Duplex-Clips/Keying gelöst wurden.

✔ Symptome: kein Link, obwohl optische Leistung vorhanden ist
✔ Typische Auslöser: Duplex-Paar getrennt, Patchfeld-Belegung unklar, Zwischenkupplungen führen zu ungeplanter Kreuzung
✔ Praxischeck: gezieltes Tauschen an einer Seite, anschließend Dokumentation/Labeling korrigieren

3) UPC und APC gemischt: mechanisch passend, optisch falsch

UPC/APC-Mischungen führen nicht zu „leicht schlechteren Werten“, sondern zu einem schlechten Kontakt der Endflächen. Das kann hohe Dämpfung, starke Reflexionen oder vollständigen Ausfall verursachen. In gemischten Beständen ist dies eine der häufigsten Verwechslungen.

✔ Symptome: kein Link oder instabile Verbindung; auffällig schlechte Messwerte
✔ Typische Auslöser: Farbe/Label nicht geprüft, Patchkabel „auf Verdacht“ gesteckt, Portvorgaben im Telekom-Umfeld übersehen
✔ Praxisregel: Schliffart konsequent standardisieren und in der Dokumentation sichtbar machen

4) Falscher Fasertyp: Multimode vs. Singlemode verwechselt

Der Stecker kann identisch sein, der Fasertyp nicht. Eine falsche Paarung von Optik und Faser ist ein klassischer Grund für Links, die gar nicht erst hochkommen oder nur unzuverlässig arbeiten.

✔ Symptome: kein Link; instabile Links; Reichweiten-/Budget-Probleme ohne nachvollziehbaren Grund
✔ Typische Auslöser: Patchkabel aus falschem Bestand, OM/OS-Verwechslung, Umzug/Erweiterung ohne Standardisierung
✔ Praxisregel: Fasertyp und Klasse in Patchfeldern und Kabelkennzeichnung eindeutig führen

5) OM1 in Beständen: der „stille“ Migrationsbremsklotz

OM1 (62,5/125 µm) taucht häufig in Altbeständen auf. In gemischten Umgebungen wird OM1 übersehen, weil Stecker und generelle Optik-Logik „gleich aussehen“. Bei höheren Datenraten oder bestimmten Optiken wird OM1 dann zum limitierenden Faktor.

✔ Symptome: Link kommt hoch, aber Reichweite/Budget ist überraschend knapp; Migration scheitert scheinbar ohne Grund
✔ Typische Auslöser: alte Gebäudestrecken, unklare Dokumentation, Mischbestände in Patchfeldern
✔ Praxisregel: Bestandsaufnahme und eindeutige Klassifizierung der Strecken (OM/OS) vor Migrationen

6) Biegeradius unterschritten oder Kabel gequetscht: Mikrobiegungen

Zu enge Führung, Quetschungen oder harte Knicke erzeugen Mikrobiegungen. Das führt zu zusätzlichen Verlusten und häufig zu intermittierenden Fehlerbildern – insbesondere, wenn sich das Kabel bei Türbewegungen, Kabelmanipulation oder Vibration minimal verändert.

✔ Symptome: sporadische Fehler, Link-Flaps, Messwerte schwanken, Probleme treten „nach Umbau“ auf
✔ Typische Auslöser: zu enge Patchführung, Kabelbinder zu fest, Kabel unter Schienen/Blenden eingeklemmt, zu kleine Radien im Patchfeld
✔ Praxisregel: Biegeradien konsequent einhalten, Patchführung sauber planen, nicht „auf Zug“ patchen

7) Zu viele Übergänge ohne Reserve: Budget wird nachträglich aufgefressen

Im Betrieb kommen zusätzliche Kupplungen, Patchfelder oder Zwischenverteiler oft später dazu. Wenn ein Link ohne Reserve geplant wurde, kann eine einzelne zusätzliche Steckstelle den Unterschied zwischen stabil und grenzwertig ausmachen.

✔ Symptome: Link funktioniert zunächst, wird nach Erweiterung/Umbau instabil
✔ Typische Auslöser: fehlende Reserveplanung, nachträglich eingebrachte Kupplungen, zusätzliche Patchzonen ohne Budgetprüfung
✔ Praxisregel: Dämpfungsbudget mit Reserve planen und Änderungen immer gegen das Budget prüfen

8) „Stecker passt“ wird mit „System passt“ verwechselt

Bei Glasfaser sind mehrere Ebenen gleichzeitig relevant: Fasertyp, Klasse, Schliffart, Polung, Optik. Ein passender Stecker ist nur die mechanische Voraussetzung.

✔ Symptome: scheinbar unerklärliche Fehlfunktionen trotz „passender“ Komponenten
✔ Typische Auslöser: Fokus nur auf Steckgesicht, fehlende Dokumentation der Optik-/Faser-Kombination, Mischbestände
✔ Praxisregel: Standards definieren (Fasertyp/Klasse/Schliff), dokumentieren und im Betrieb konsequent einhalten

Kurzes Vorgehensschema für die Fehlersuche (praxisorientiert)

Ohne Messgeräte lässt sich bereits viel eingrenzen, wenn strukturiert vorgegangen wird. Ziel ist, schnelle Fehlerquellen zuerst auszuschließen und Änderungen nachvollziehbar zu halten.

✔ Sicht-/Handlingprüfung: Kabelführung, Quetschungen, Biegeradien, korrekter Sitz der Stecker
✔ Endflächen: reinigen und erneut testen (Kontamination ist der häufigste Treffer)
✔ Richtung: Tx/Rx prüfen, Duplex ggf. gezielt tauschen
✔ Kompatibilität: Fasertyp (SM/MM), Klasse (OM/OS), Schliff (UPC/APC) gegen Vorgaben prüfen
✔ Erst danach Messung: Dämpfung/Reflexion bewerten, wenn das Grundsetup korrekt ist

Im nächsten Abschnitt folgt eine neutrale Checkliste für Planung und Auswahl: welche Angaben in Projekten vorab geklärt werden sollten, damit Fasertyp, Klasse, Stecktechnik und Schliffarten konsistent bleiben und spätere Umbauten nicht zum Risiko werden.

Checkliste für Planung & Auswahl (neutral, projektorientiert)

Diese Checkliste dient als Projektgrundlage. Sie hilft, Glasfaserverbindungen so zu planen, dass sie im Betrieb stabil, messbar und erweiterbar bleiben. Der Schwerpunkt liegt bewusst auf Standardisierung und Dokumentation, weil genau dort in der Praxis die meisten Probleme entstehen.

1) Rahmenbedingungen und Zielbild festlegen

✔ Einsatzfeld: Gebäude, Rechenzentrum, Industrie oder Telekom/FTTH (Vorgaben prüfen)
✔ Ziel-Datenraten heute und perspektivisch (Migration berücksichtigen)
✔ Streckenlängen inkl. realer Wege (Trassen), nicht nur „Luftlinie“
✔ Änderungsdynamik: häufige Umbauten/Erweiterungen oder eher statische Infrastruktur
✔ Randbedingungen: EMV, Potentialtrennung, Außenwege, Temperatur/Mechanik

2) Fasertyp und Klasse standardisieren

✔ Singlemode oder Multimode als Standard definieren (und begründen)
✔ Klasse festlegen: OM (bei Multimode) bzw. OS (bei Singlemode)
✔ Bestandsanlagen prüfen: Mischbestände (z. B. OM1) identifizieren und dokumentieren
✔ Einheitliche Kennzeichnung: Fasertyp/Klasse in Streckenlisten, Patchfeldern und Labels sichtbar machen

3) Stecktechnik und Ausführung definieren

✔ Steckertypen festlegen (z. B. LC/SC/E2000/MPO/MTP) passend zu Portdichte und Bestand
✔ Simplex/Duplex und ggf. Uniboot-Logik definieren (Handling, Kabelführung, Risiko vertauschter Paare)
✔ High-Density/Multifaser nur mit Polungskonzept einplanen (Dokumentation zwingend)
✔ Adapter-/Kupplungstypen konsequent halten (Mischungen vermeiden)

4) Schliffarten (UPC/APC) als Pflichtpunkt behandeln

✔ Schliffart pro Umfeld festlegen (insbesondere bei Telekom/FTTH strikt nach Vorgabe)
✔ Farbkonventionen nicht blind vertrauen: Kennzeichnung und Dokumentation als Referenz führen
✔ Mischen verhindern: klare Regeln für Bestand, Lagerung, Patchbereiche und Serviceeinsätze

5) Polung & Patchregeln (Betriebssicherheit)

✔ Duplex-Richtungslogik definieren (Tx/Rx) und im Patchfeld eindeutig kennzeichnen
✔ Patchfeld-Belegung standardisieren (Ports, Reihenfolge, Bezeichner)
✔ Bei High-Density-Konzepten: Polung/Polarität festlegen und Änderungen nur innerhalb dieses Konzepts durchführen
✔ Patchlängen/Wege so planen, dass keine „Zugpatchungen“ entstehen (Mechanik, Biegeradius)

6) Dämpfungsbudget und Reserve

✔ Budget-Logik anwenden: Strecke + Steckstellen + Kupplungen + Reserve
✔ Reserve einplanen, weil zusätzliche Übergänge im Betrieb häufig nachträglich entstehen
✔ Grenzdesign vermeiden: wenn ein Link „auf Kante“ geplant ist, wird er im Betrieb teuer (Tickets, Nacharbeit)

7) Sauberkeit und Handling als Standardprozess

✔ Reinigung als Prozess definieren (vor dem Stecken, bei jeder Störung als Erstmaßnahme)
✔ Schutzkappen nur kurz entfernen, Endflächen nie ungeschützt ablegen
✔ Kabelführung mit ausreichenden Radien und ohne Quetschungen sicherstellen
✔ Service-Regel: erst reinigen, dann stecken, dann dokumentieren

8) Dokumentation, die im Betrieb wirklich hilft

✔ Streckenliste: Fasertyp, Klasse, Steckertyp, Schliffart, Zielports, Reserve/Budget
✔ Patchfeld-Plan: Portbelegung, Richtungslogik, Beschriftungsstandard
✔ Change-Log: Umbauten nachvollziehbar dokumentieren (wer/was/wo/warum)
✔ Bei kritischen Links: Messwerte/Abnahme dokumentieren (als Referenz für spätere Fehlersuche)

Kurzer Projekt-Check: häufige Ursachen für spätere Probleme

✔ Fasertyp/Klasse nicht standardisiert (Mischbestände entstehen automatisch)
✔ Schliffarten nicht geregelt (UPC/APC-Verwechslungen im Betrieb)
✔ Polung nicht dokumentiert (Tx/Rx-Fehler und lange Fehlersuche bei Umbauten)
✔ Reserve nicht eingeplant (zusätzliche Steckstellen machen Links grenzwertig)
✔ Reinigung nicht als Prozess verankert (wiederkehrende Störungen)

Im nächsten Abschnitt folgt die FAQ-Sektion mit häufigen Fragen aus Projekten und dem Betrieb. Die Antworten sind bewusst praxisnah gehalten und greifen die typischen Missverständnisse aus dem Beitrag nochmals kompakt auf.

FAQ: Häufige Fragen zu LWL Patchkabeln

Woran lässt sich Singlemode und Multimode im Alltag sicher unterscheiden?

Ist OM4 automatisch besser als OM3?

Wann ist OM5 sinnvoll?

OS1 oder OS2: was ist praxisüblich?

Warum dürfen UPC und APC nicht gemischt werden?

Wie erkennt man UPC und APC zuverlässig?

Warum kommt ein Link nicht hoch, obwohl „Licht“ vorhanden ist?

Welche Stecker sind im Rechenzentrum am verbreitetsten?

Welche Stecker sind im Gebäudeumfeld typisch?

Wie kritisch ist die Reinigung wirklich?

Wie viel Reserve sollte beim Dämpfungsbudget eingeplant werden?

Woran erkennt man Mikrobiegungen oder Quetschungen in der Praxis?

„Stecker passt“ – warum ist das kein ausreichender Kompatibilitätsnachweis?

Abschluss

Glasfaser-Patchkabel sind im Betrieb weniger ein „Kabelthema“ als ein Zusammenspiel aus Fasertyp, Klasse, Stecktechnik, Schliffart, Polung und sauberer Handhabung. Wenn diese Punkte standardisiert und dokumentiert sind, entsteht eine sehr stabile und gut messbare Infrastruktur – mit klarer Fehlersuche und planbarer Migration.

In der Praxis reduzieren sich die meisten Störungen auf wenige Ursachen: Endflächenkontamination, vertauschtes Tx/Rx, UPC/APC-Verwechslungen, zu enge Kabelführung und fehlende Budget-Reserve. Wer dafür Prozesse etabliert (Reinigung, Patchregeln, Labeling, Change-Dokumentation), gewinnt deutlich an Betriebssicherheit – unabhängig davon, ob die Umgebung Gebäude, Rechenzentrum, Industrie oder Telekom ist.
