LWL Kupplungen – LC, SC & ST für Singlemode & Multimode, APC & UPC
LWL Kupplungen für Glasfaser-Patchfelder, Anschlussboxen und Dosen: LC-Kupplungen als Simplex, Duplex und Quad, SC-Kupplungen als Simplex und Duplex sowie ST-Kupplungen und eine ST-SC-Hybridkupplung für Multimode. Für Singlemode in UPC (blau) und APC (grün), für Multimode OM1/OM2, OM3 und OM4 in den jeweiligen Kennfarben.

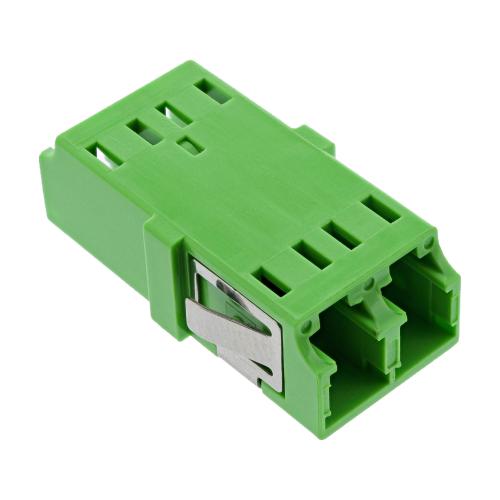

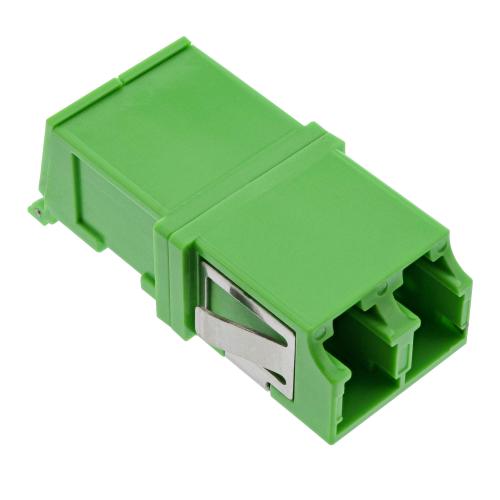

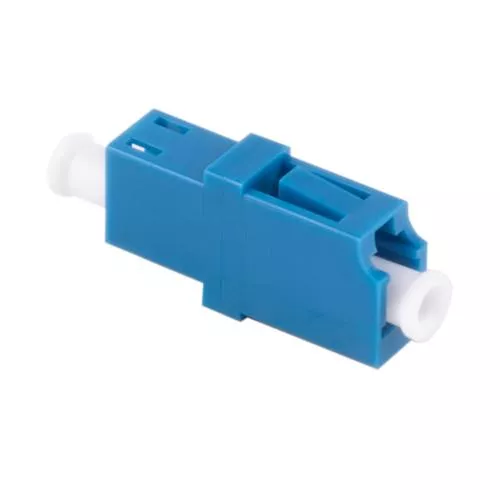

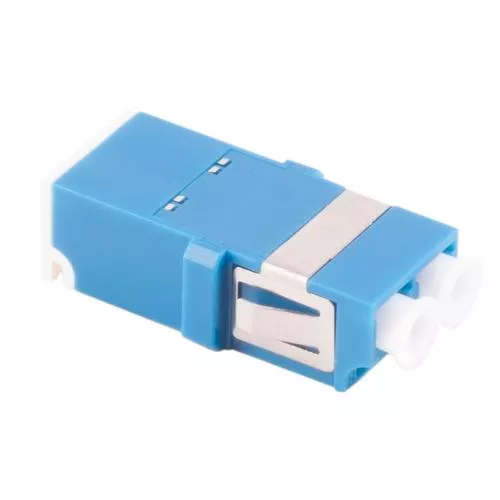

Dazu kommen Ausführungen mit Shutter bzw. Laserschutzblende, im RJ45-Format, als Metall-Einbauversion sowie wasserdichte IP68-Kupplungen mit M20-Gewinde. Entscheidend für die Auswahl sind Steckertyp, Fasertyp, Schliff (APC oder UPC) und die Einbauöffnung.
Auswahlhilfe für LWL Kupplungen

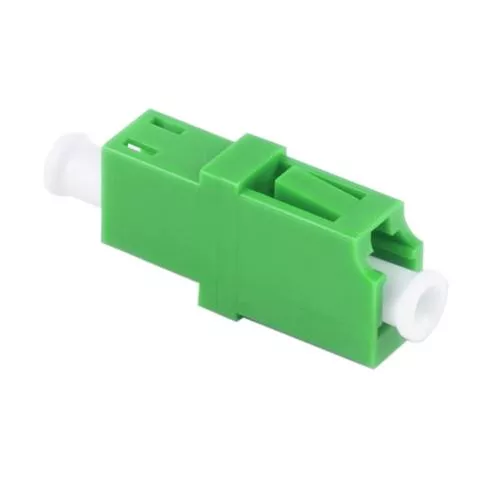

LC ist der kompakte Standard für hohe Portdichte in Patchfeldern und an aktiven Komponenten. LC-Duplex-Kupplungen passen in der Regel in die Einbauöffnung einer SC-Simplex-Kupplung, LC-Quad-Kupplungen in die einer SC-Duplex-Kupplung – so lässt sich die Faserzahl pro Einbauplatz verdoppeln. SC ist robust und in Verteilern sowie im FTTH-Bereich verbreitet. ST mit Bajonettverschluss findet sich vor allem in älteren Multimode-Installationen; für den Übergang auf SC gibt es eine ST-SC-Hybridkupplung.

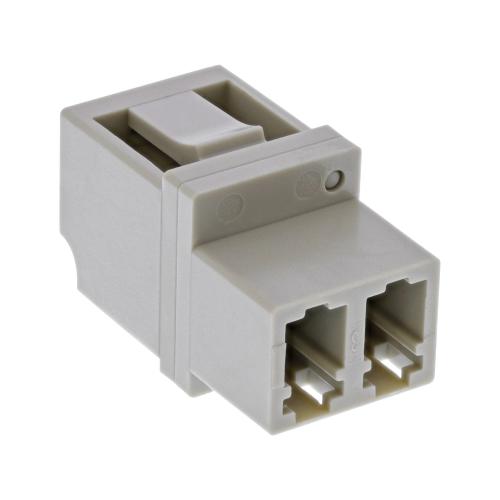

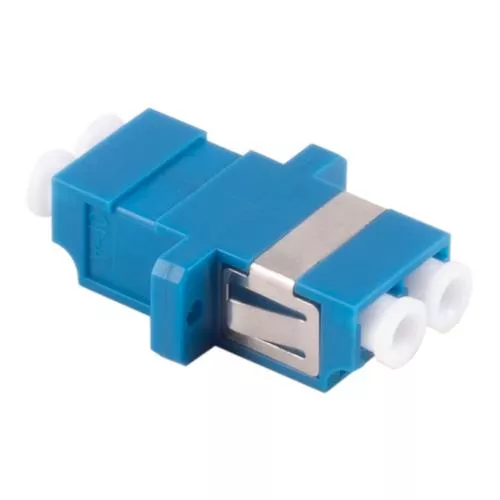

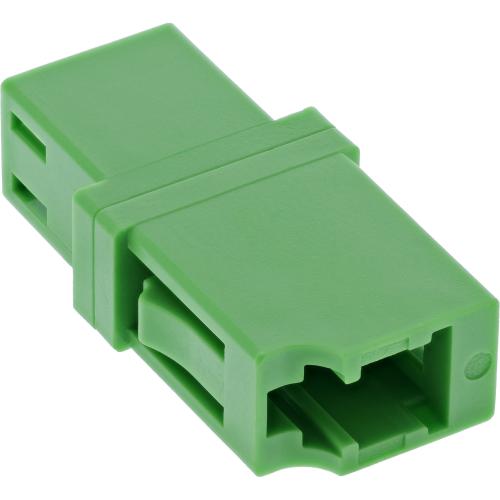

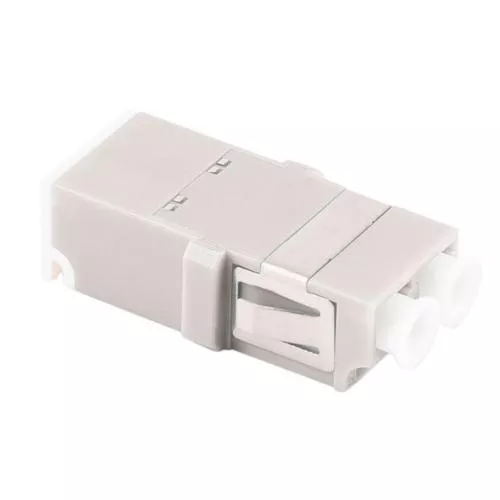

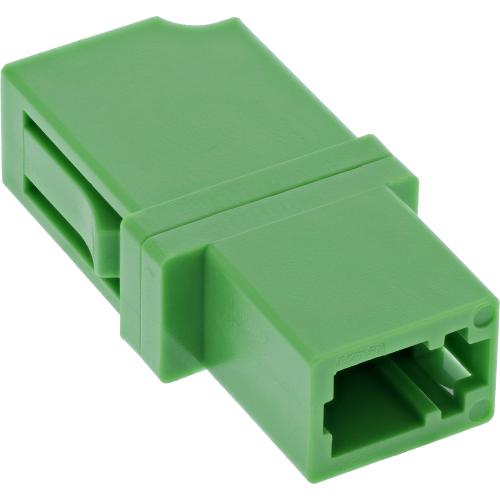

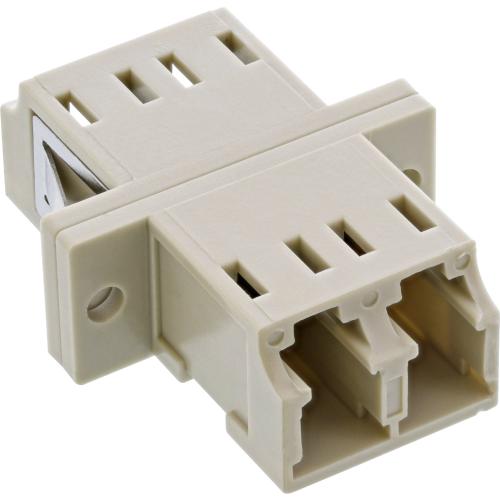

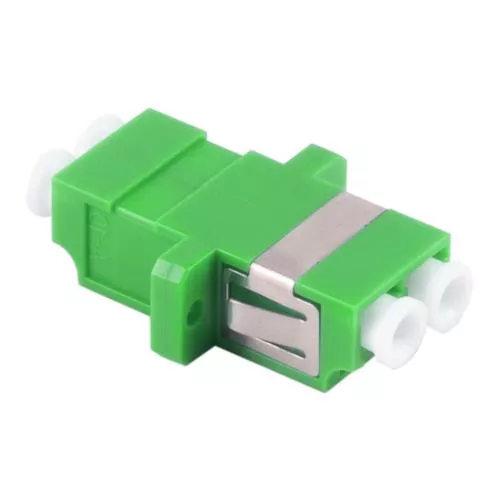

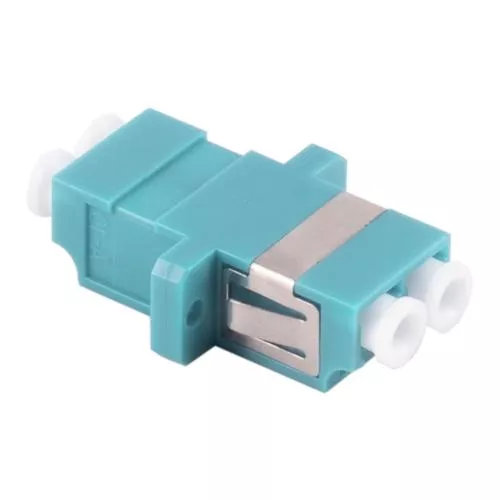

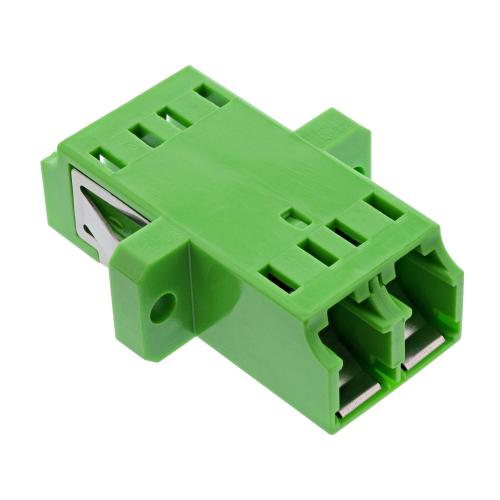

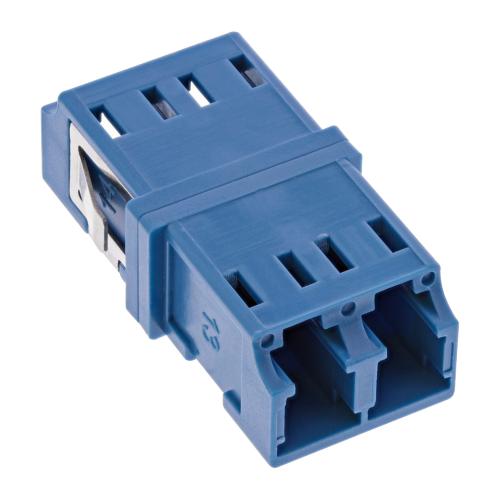

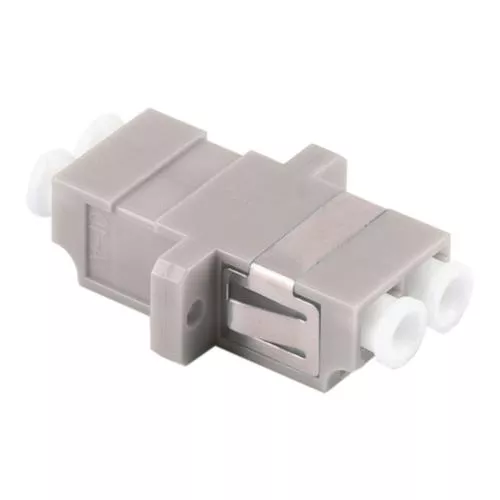

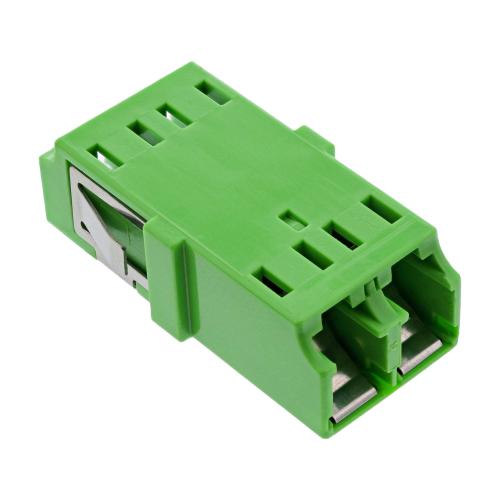

Kupplung, Stecker und Faser müssen zusammenpassen: Singlemode-Kupplungen sind für OS1/OS2 ausgelegt, Multimode-Kupplungen sind nach Fasertyp farblich gekennzeichnet – beige für OM1/OM2, aqua für OM3 und violett für OM4. Bei Singlemode kennzeichnet Blau den UPC-Schliff und Grün den APC-Schliff. APC- und UPC-Stecker dürfen nicht miteinander verbunden werden, da die Endflächen nicht zueinander passen; das führt zu hoher Dämpfung und kann die Stecker beschädigen.

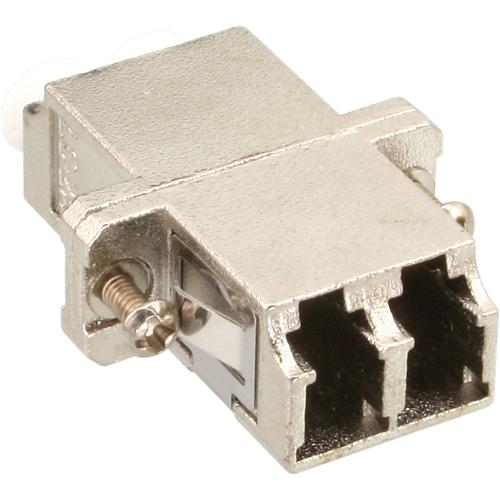

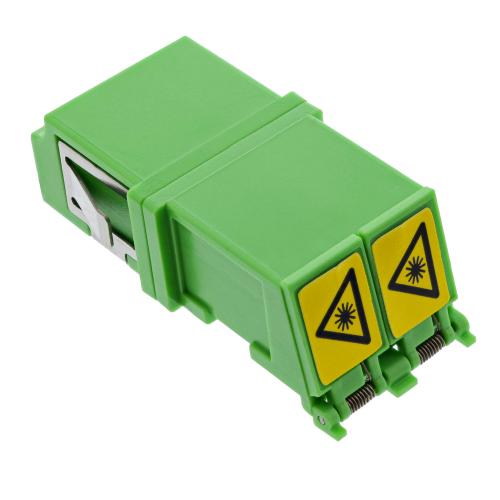

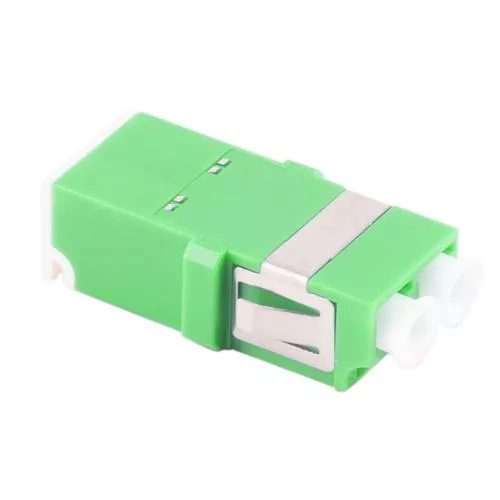

Vor dem Einbau sollte die Einbauöffnung des Patchfelds oder der Box mit den Maßangaben der Kupplung abgeglichen werden. Kupplungen mit Shutter oder Laserschutzblende halten Staub fern und schützen vor austretendem Laserlicht, wenn kein Stecker eingesteckt ist. Für den Außenbereich und feuchte Umgebungen sind IP68-Kupplungen mit M20-Gewinde vorgesehen.
FAQ – Häufige Fragen zu LWL Kupplungen
Was ist der Unterschied zwischen APC und UPC?
Bei UPC ist die Faserendfläche gerade (leicht gewölbt) poliert, bei APC um 8° angeschrägt. Der Winkel lenkt reflektiertes Licht aus der Faser heraus, APC erreicht dadurch eine höhere Rückflussdämpfung – typisch mindestens 60 dB gegenüber mindestens 50 dB bei UPC. APC wird vor allem bei FTTH, Kabel-TV und PON-Netzen eingesetzt. APC- und UPC-Stecker dürfen nie direkt miteinander gekoppelt werden.
Was bedeutet Simplex, Duplex und Quad?
Die Bezeichnung gibt an, wie viele Fasern eine Kupplung verbindet: Simplex eine, Duplex zwei, Quad vier. Duplex ist die übliche Ausführung für Netzwerkverbindungen mit getrennter Sende- und Empfangsfaser. Quad-Kupplungen erhöhen die Portdichte im Patchfeld.
Sind LWL Kupplungen mit allen Steckertypen kompatibel?
Nein, Kupplungen sind steckertyp-spezifisch: Eine LC-Kupplung nimmt nur LC-Stecker auf, eine SC-Kupplung nur SC-Stecker. Für den Übergang zwischen zwei Systemen gibt es Hybridkupplungen, etwa ST auf SC. Zusätzlich müssen Fasertyp und Schliff übereinstimmen.
Woran erkenne ich die passende Kupplung für Singlemode oder Multimode?

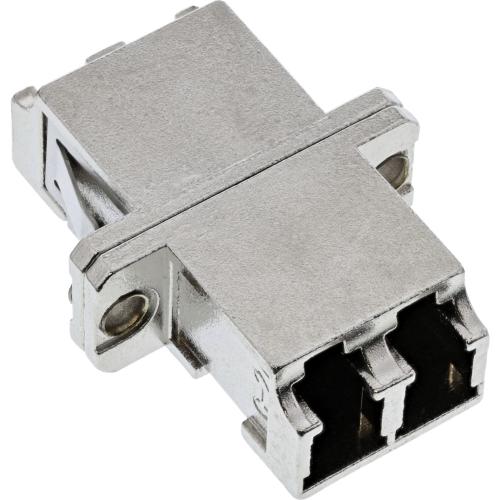

An der Kennfarbe: Singlemode-Kupplungen sind blau (UPC) oder grün (APC), Multimode-Kupplungen beige (OM1/OM2), aqua (OM3) oder violett (OM4). Singlemode-Kupplungen haben enger tolerierte Führungshülsen, da der Faserkern deutlich kleiner ist. Metall-Kupplungen sind meist nicht farbcodiert – hier ist der Fasertyp in den Artikeldaten angegeben.
Wie werden LWL Kupplungen gereinigt?
Die Führungshülse in der Kupplung wird mit einem passenden Reinigungsstift für den jeweiligen Steckertyp gereinigt. Wichtiger noch ist die Reinigung der Stecker-Endflächen vor jedem Stecken. Ungenutzte Kupplungen und Stecker sollten mit Shutter oder Staubschutzkappen verschlossen werden.
