LWL Spleißboxen & Breakoutboxen 19" – spleißfertig, bestückt oder unbestückt

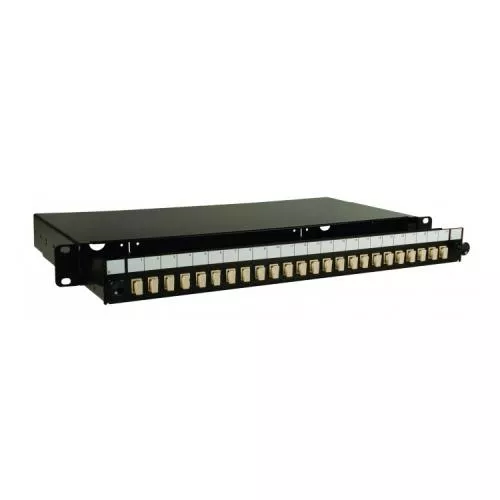

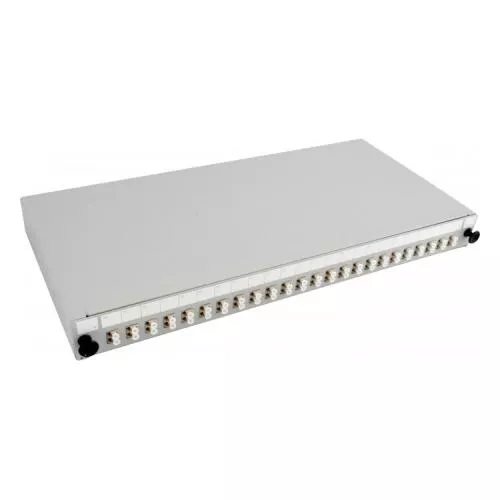

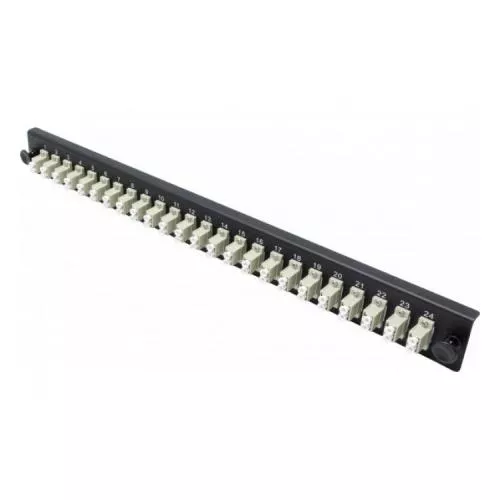

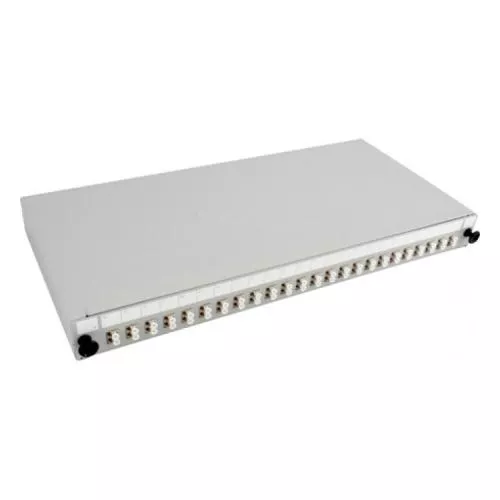

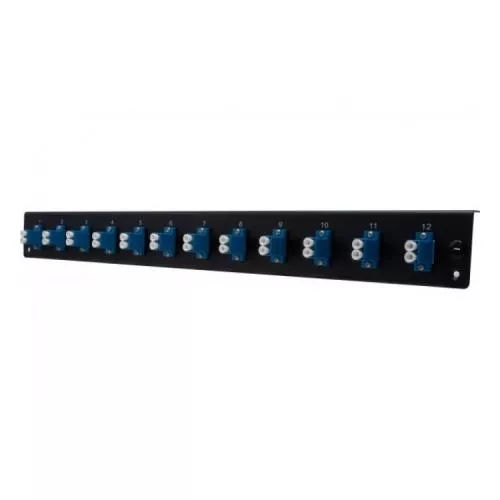

19"-LWL-Spleißboxen mit 1 HE, spleißfertig vorbereitet mit 6, 12 oder 24 LC-Duplex-Kupplungen: Singlemode OS2 gibt es mit LC/APC oder LC/UPC, Multimode OM4 mit LC/UPC, jeweils in Grau, die meisten Varianten auch in Schwarz. Für Strecken ohne Spleißen gibt es 19"-Breakoutboxen mit 6, 12 oder 24 LC-Duplex-Kupplungen in OM4 und mit 6 Kupplungen in Singlemode sowie eine unbestückte Breakoutbox mit passenden Frontplatten.
Dazu kommen Spleißkassetten und Blindstopfen. Entscheidend für die Auswahl sind Fasertyp, Schliff (UPC oder APC), Portanzahl und ob das Kabel gespleißt oder mit vorkonfektionierten Steckern eingeführt wird.
Auswahlhilfe für LWL Spleißboxen und Breakoutboxen
Spleißfertige Spleißboxen sind für Verlegekabel ohne Stecker gedacht: Kupplungen, Pigtails und Spleißkassette sind bereits montiert, die Fasern des Verlegekabels werden mit einem Spleißgerät an die Pigtails angespleißt. Breakoutboxen kommen ohne Spleißen aus – hier wird ein vorkonfektioniertes Kabel mit Steckern, etwa ein LWL Universal- oder Breakoutkabel, eingeführt und direkt auf die Rückseite der Kupplungen gesteckt.
Der Fasertyp der Box muss zum Verlegekabel passen: OS2 für Singlemode-Strecken, etwa zwischen Gebäuden oder im Backbone, OM4 für Multimode im Gebäude und Rechenzentrum. LC/APC-Boxen sind für Anwendungen mit APC-Steckern vorgesehen, etwa FTTH; APC- und UPC-Stecker dürfen nicht miteinander verbunden werden. Bei der Portanzahl gilt: Jede LC-Duplex-Kupplung nimmt zwei Fasern auf, eine 24-fach-Box also bis zu 48 Fasern.

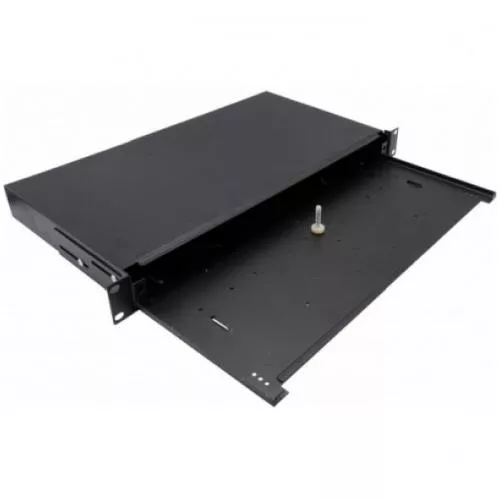

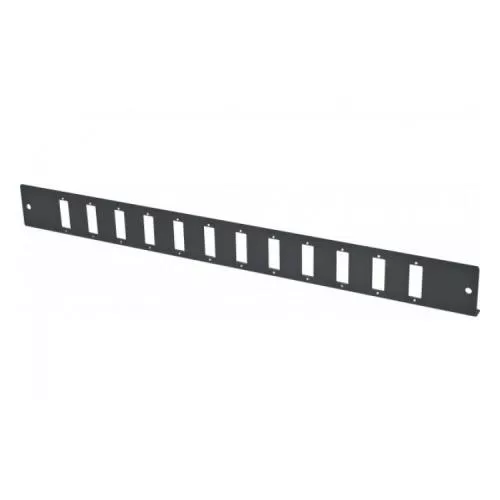

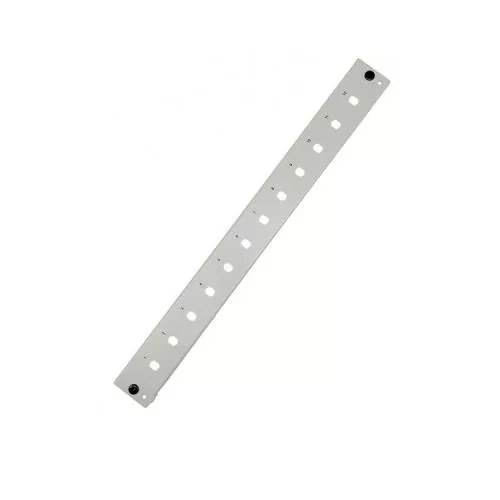

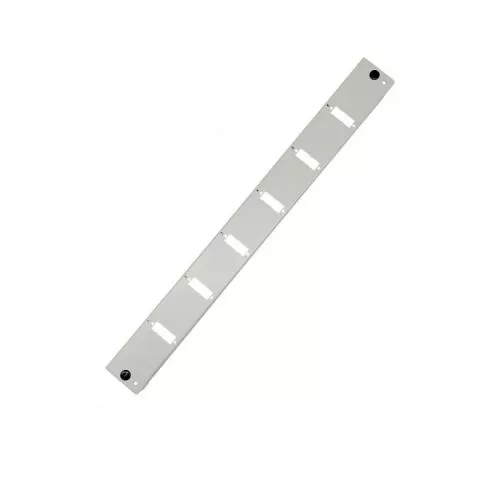

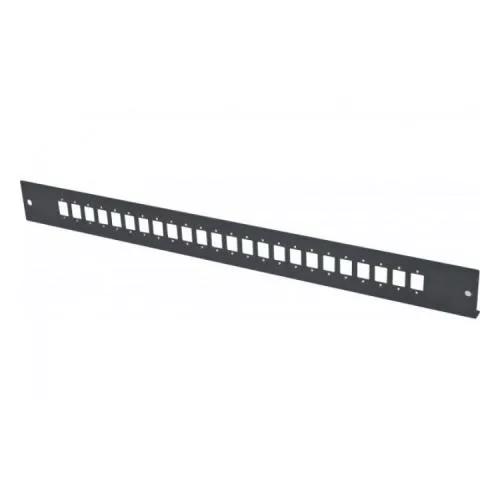

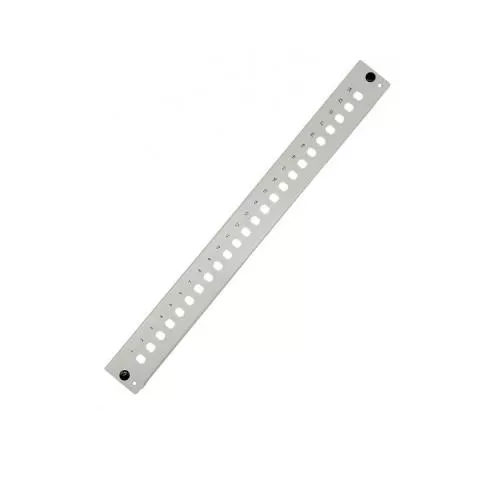

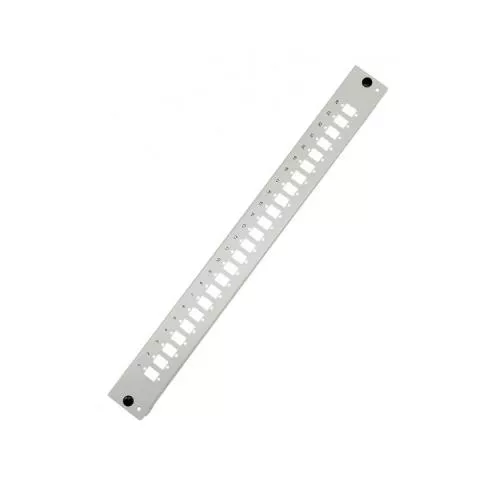

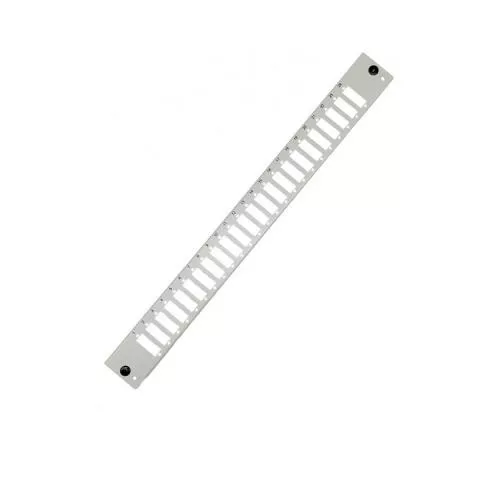

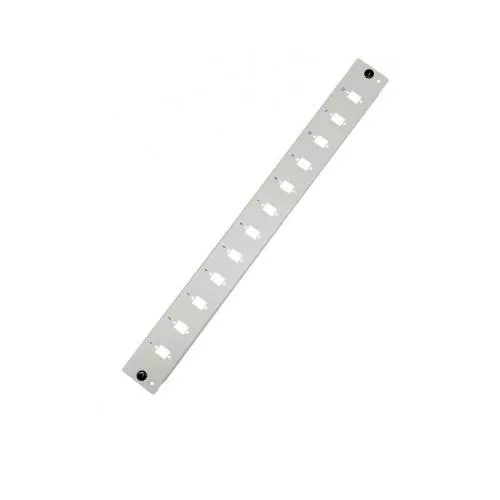

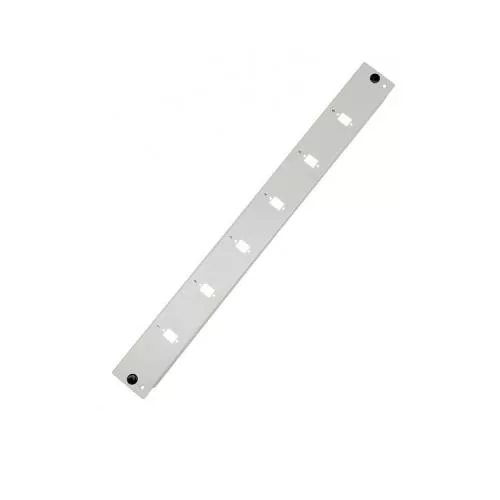

Die unbestückte Breakoutbox wird mit einer Frontplatte für 6, 12 oder 24 Kupplungen kombiniert und lässt sich frei mit LC-Duplex-, SC- oder E2000-LWL-Kupplungen bestücken. Ungenutzte Ausbrüche werden mit Blindstopfen verschlossen.
FAQ – Häufige Fragen zu LWL-Spleißboxen und Breakoutboxen
Was ist der Unterschied zwischen Spleißbox und Breakoutbox?
In einer Spleißbox werden die Fasern eines Verlegekabels an Pigtails angespleißt – dafür ist ein Spleißgerät nötig. In einer Breakoutbox wird ein bereits konfektioniertes Kabel mit Steckern direkt auf die Kupplungen gesteckt. Spleißboxen eignen sich für Kabel ohne Stecker und lange Verlegewege, Breakoutboxen für eine schnelle Installation ohne Spleißtechnik.
Was bedeutet spleißfertig?
Eine spleißfertige Spleißbox ist mit Kupplungen, Pigtails und Spleißkassette vormontiert. Vor Ort wird nur noch das Verlegekabel eingeführt und an die Pigtails angespleißt. Das spart Montagezeit und reduziert Fehlerquellen bei der Bestückung.
OS2 oder OM4, UPC oder APC – welche Box brauche ich?
Der Fasertyp richtet sich nach dem Verlegekabel: OS2 für Singlemode-Strecken über größere Entfernungen, OM4 für Multimode-Verbindungen im Gebäude oder Rechenzentrum. Beim Schliff entscheidet die Anwendung: APC wird vor allem in Singlemode-Netzen wie FTTH eingesetzt, UPC ist der Standard in der Gebäude- und Rechenzentrumsverkabelung. Der Schliff steht bei jeder Box im Artikelnamen (LC/APC oder LC/UPC). Fasertyp und Schliff müssen durchgängig zusammenpassen.
Brauche ich ein Spleißgerät?
Für Spleißboxen ja – das Anspleißen erfordert ein Faserspleißgerät und entsprechende Erfahrung. Ohne Spleißgerät lässt sich eine Strecke mit einer Breakoutbox und einem vorkonfektionierten LWL Universal- oder Breakoutkabel realisieren.
Wie viele Fasern passen in eine Box?
Jede LC-Duplex-Kupplung verbindet zwei Fasern. Eine Box mit 6 Kupplungen nimmt damit 12 Fasern auf, mit 12 Kupplungen 24 Fasern und mit 24 Kupplungen bis zu 48 Fasern auf einer Höheneinheit.
