RJ45 Stecker – feldkonfektionierbar & zum Crimpen, bis Cat.8.1

Auswahlhilfe für RJ45 Stecker

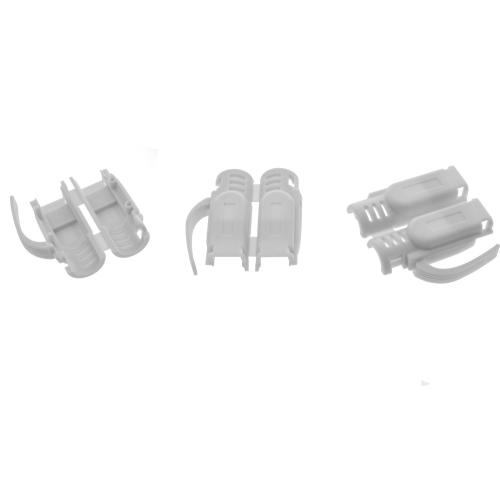

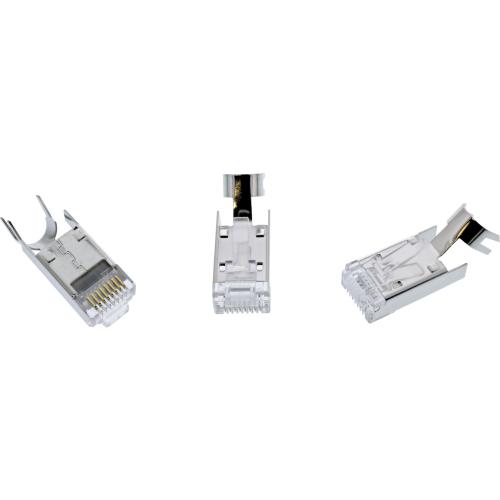

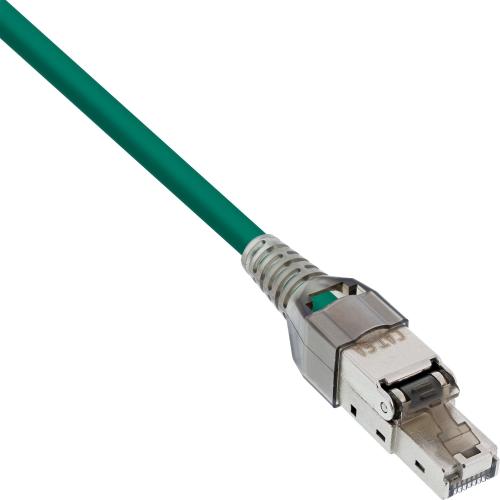

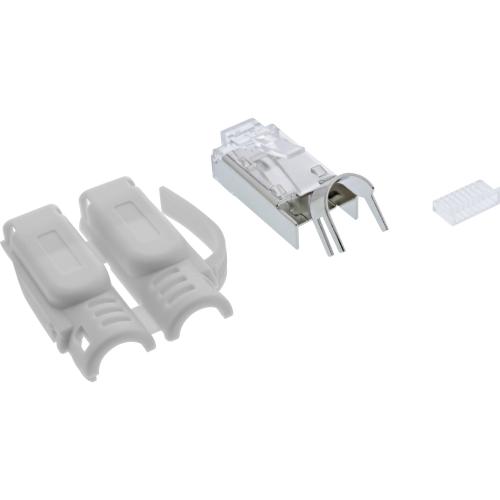

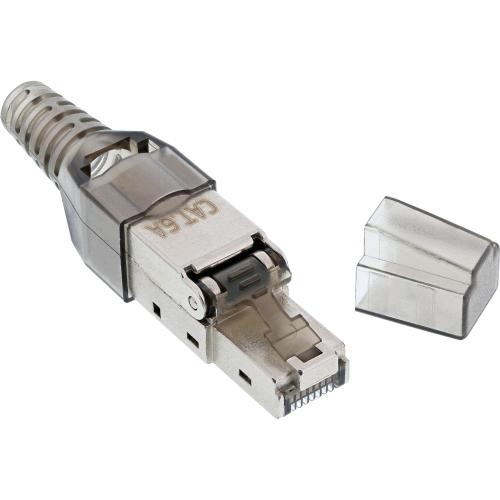

Feldkonfektionierbare RJ45 Stecker werden ohne Crimpzange montiert: Die Adern werden in ein Ladestück oder eine Kontaktführung eingelegt und beim Schließen über Schneidklemmkontakte kontaktiert. Je nach Modell ist dafür gar kein Werkzeug oder nur übliches Werkzeug zum Abmanteln nötig. Das eignet sich für Installationen vor Ort, etwa den Direktanschluss eines Verlegekabels an Access Points oder Kameras, für nachträgliche Änderungen und mit gewinkeltem oder frei wählbarem Abgang auch für enge Einbausituationen. Crimpstecker werden mit einer Crimpzange aufgepresst, sind pro Stück deutlich günstiger und die übliche Wahl für die Konfektion von Patchkabeln aus Meterware. Für Verlegekabel mit massiven Adern gibt es Crimpstecker mit Dreizack-Kontakten für AWG 23. Die Hirose-Stecker TM21 (Cat.6) und TM31 (Cat.6A) sind Crimpstecker für flexible Patchkabel; Knickschutztüllen und eine Kabelführung für TM31 sind separat erhältlich.

Stecker für Verlegekabel sind auf Massivleiter ausgelegt, Stecker für Patchkabel auf Litze – die Kontakte unterscheiden sich, ein unpassender Stecker führt zu unzuverlässiger Kontaktierung. Viele feldkonfektionierbare Modelle nehmen beide Leiterarten auf. Zusätzlich sollten der zulässige AWG-Bereich und der Kabelaußendurchmesser laut Artikeldaten zum Kabel passen.

Cat.6A-Stecker sind bis 500 MHz für 10GBASE-T ausgelegt, Cat.8.1-Stecker bis 2000 MHz für 25GBASE-T und 40GBASE-T auf kurzen Strecken bis 30 m, typischerweise im Rechenzentrum. Für Cat.7-Verlegekabel gibt es keinen eigenen RJ45-Steckerstandard; in der Regel werden Cat.6A-Stecker eingesetzt, die Strecke erreicht dann Cat.6A-Leistung. Die Stecker in dieser Kategorie sind geschirmt; ihr Schirm wirkt nur mit geschirmtem Kabel und durchgehender Schirmanbindung.

Für besonders schlanke Patchkabel mit 4 bis 5,5 mm Außendurchmesser gibt es geschirmte RJ45 Modularstecker 8P8C zum Crimpen.

FAQ – Häufige Fragen zu RJ45 Steckern
