19 Zoll Kabelmanagement – Rangierpanel & Bürstenleisten
Kabelmanagement für 19-Zoll-Netzwerk- und Serverschränke: Rangierpanels mit 1 HE führen Patchkabel sauber zwischen Patchpanel und Switch – mit Kunststoff- oder Metallbügeln, Kabelführungskanal oder als Durchführungsplatte mit Bürstenleiste. Dazu kommen einzelne Kabelbügel aus Metall und Kunststoff. Alle Panels gibt es in RAL 9005 schwarz und RAL 7035 lichtgrau, passend zur Schrankfarbe.

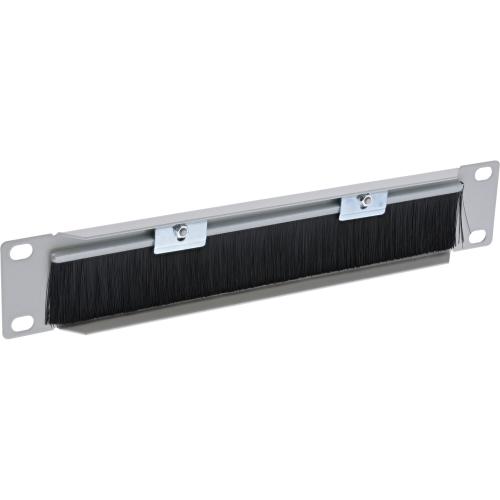

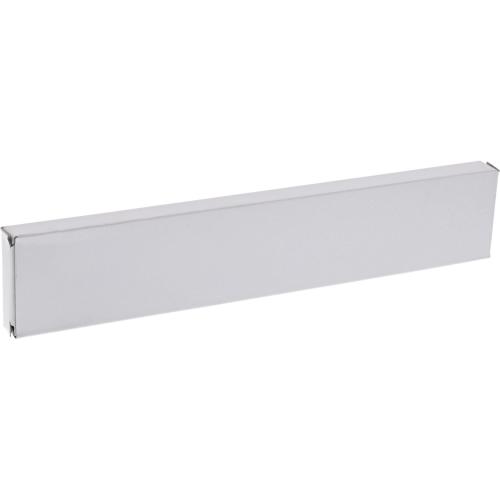

Für voll belegte Schränke stehen vertikale Kabelführungen bis 42 HE und Kabelführungen für Schranktiefen von 600 bis 1200 mm zur Auswahl, für 10-Zoll-Mini-Racks passende Rangierpanels und Bürstenplatten. Ersatzbürsten und eine Kabelführungsleiste für Hutschiene TS35 runden das Sortiment ab.
Welche Kabelführung passt zu Ihrem Rack?

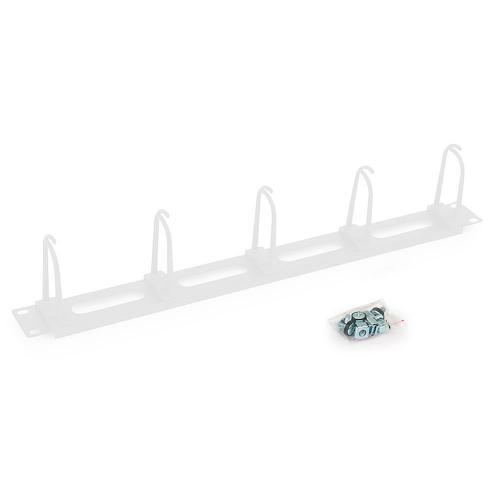

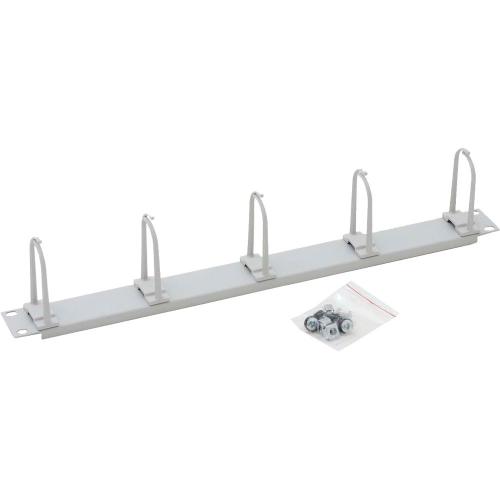

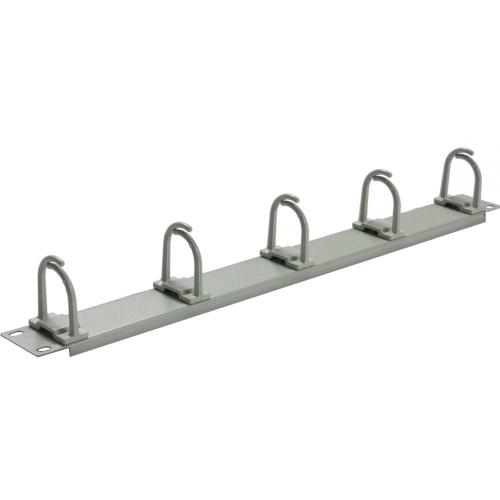

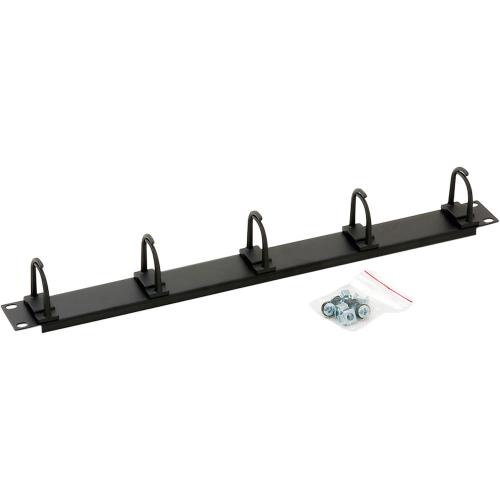

✔ Rangierpanel mit Kunststoffbügeln: leicht und kabelschonend, mit abnehmbaren Bügeln zum nachträglichen Einlegen von Patchkabeln

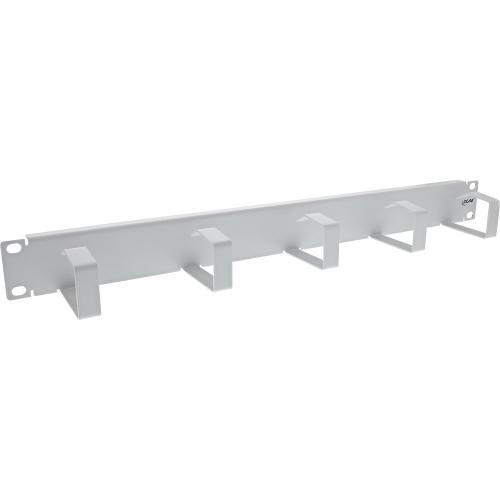

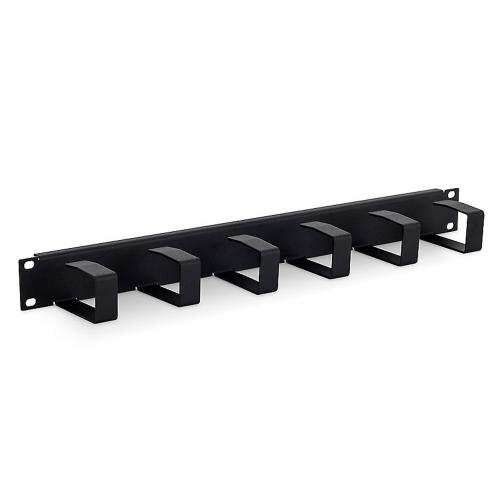

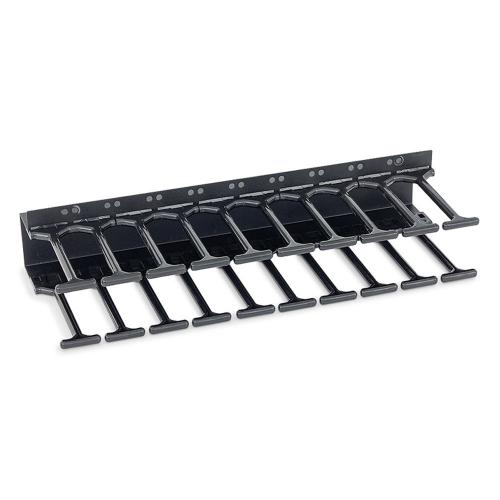

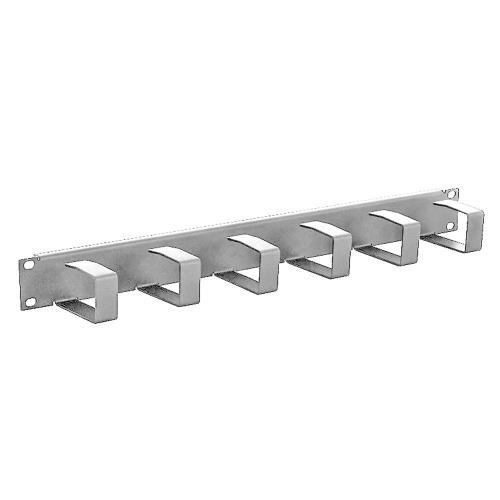

✔ Rangierpanel mit Metallbügeln: robust und belastbar, große Bügel für dicke Kabelbündel

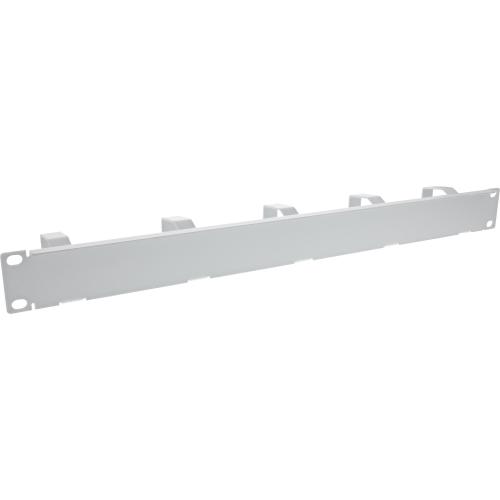

✔ Rangierpanel mit Kabelführungskanal oder Abdeckung: geschlossene Optik für sichtbare Racks

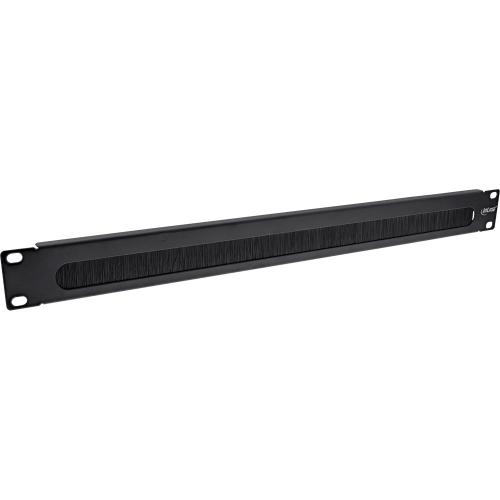

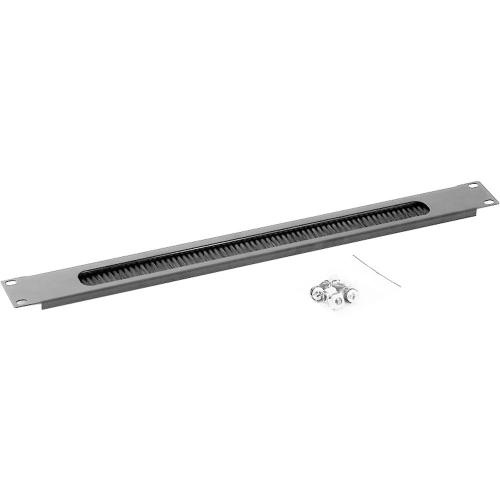

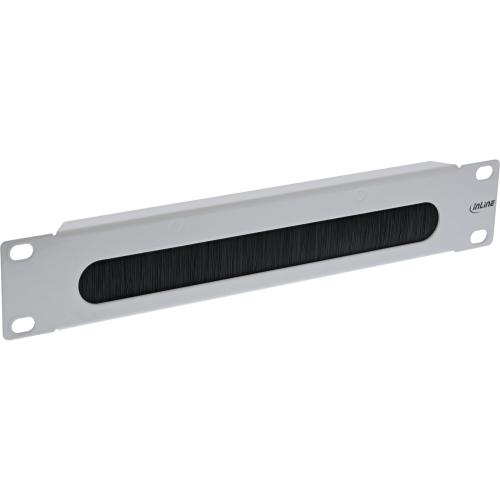

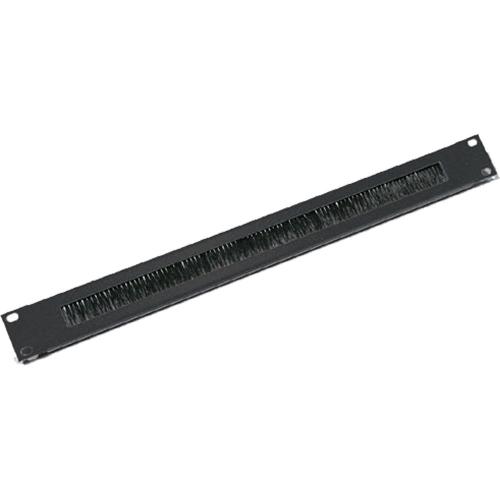

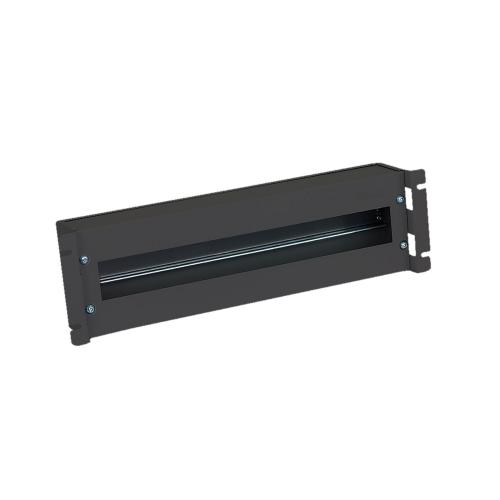

✔ Durchführungsplatte mit Bürste: Kabel durch die Frontebene führen und Staubeintrag reduzieren, geteilte Ausführung für bereits gesteckte Kabel

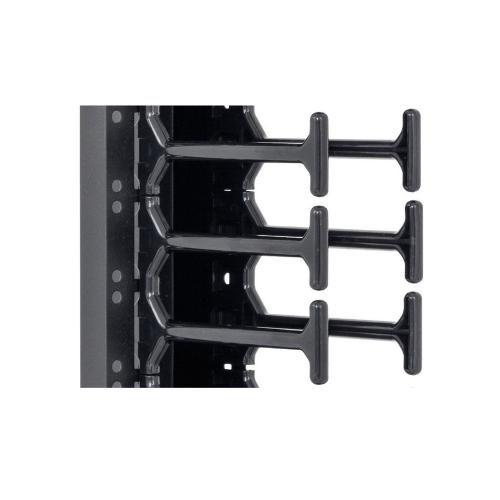

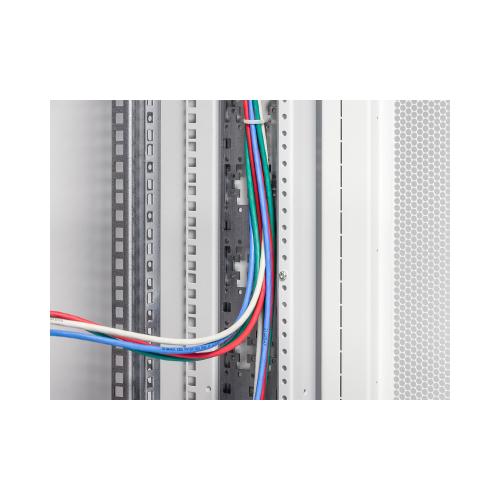

✔ Vertikale Kabelführung: seitliche Führung über die gesamte Schrankhöhe bei hoher Portdichte

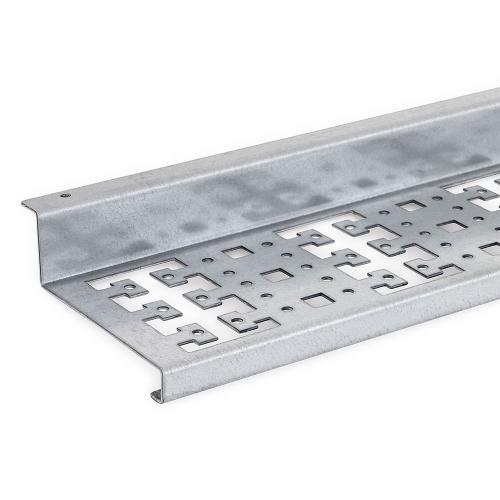

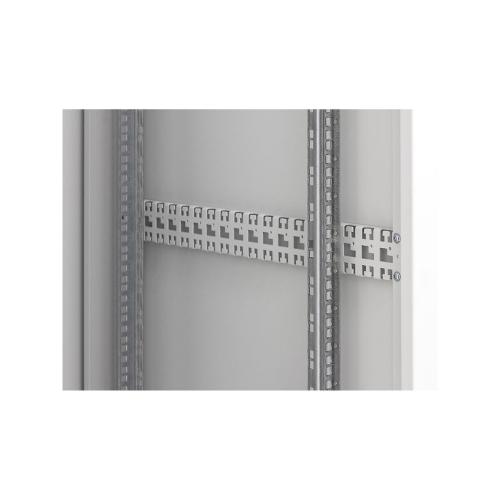

✔ Kabelführung für die Schranktiefe: Kabel von der Front zur Rückseite führen, passend zur jeweiligen Schranktiefe wählen

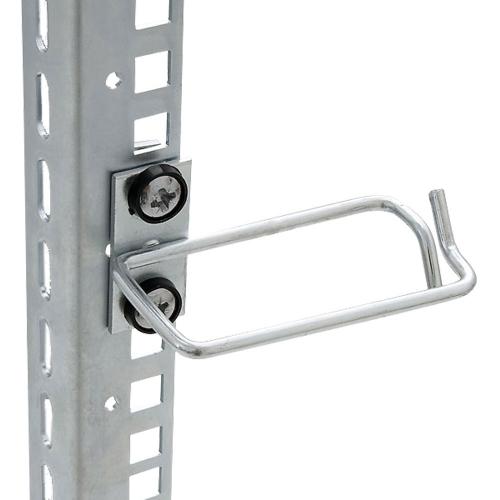

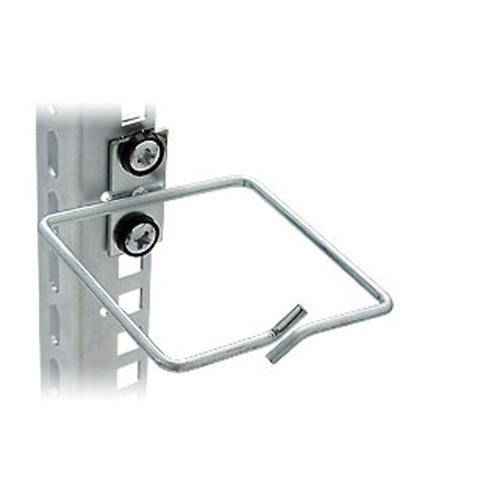

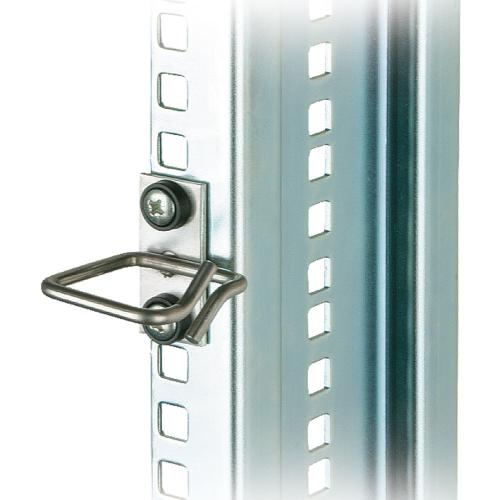

✔ Einzelne Kabelbügel: zum Anschrauben an Rahmen, Montageplatten oder Kabeltrassen, mit Öffnung an der kurzen oder langen Seite
Kabelmanagement richtig planen
Bewährt hat sich ein Rangierpanel je Patchpanel oder je zwei Patchpanels – so bleiben Ports gut zugänglich und Patchkabel können kurz gewählt werden. Datenkabel sollten getrennt von Stromkabeln geführt werden, Glasfaserkabel nicht über zu enge Kanten. Bürstenleisten und geschlossene Panels halten die Lüftungswege im Schrank frei und unterstützen eine gezielte Luftführung.
FAQ – Häufige Fragen zu 19 Zoll Kabelmanagement
Kunststoff- oder Metallbügel – was ist besser?
Kunststoffbügel sind kabelschonend und oft abnehmbar, ideal für häufig umgesteckte Patchkabel. Metallbügel sind stabiler und nehmen größere Kabelbündel auf, etwa in dicht belegten Racks oder bei Strom- und Datenkabeln im Technikraum.
Wie viele Rangierpanels brauche ich?
Als Faustregel ein Rangierpanel je 24-Port-Patchpanel, bei geringer Belegung eines je zwei Patchpanels. Bei Switches mit 48 Ports empfiehlt sich ein Panel direkt darüber oder darunter.
Passen die Rangierpanels in jeden 19-Zoll-Schrank?
Ja, die 19-Zoll-Panels entsprechen dem Einbaumaß nach IEC 60297 und werden an den Profilschienen befestigt. Fehlende Käfigmuttern und Schrauben gibt es separat. Kabelführungen für die Schranktiefe müssen zur Tiefe des Schranks passen.
Wozu dient eine Bürstenleiste?
Die Bürste schließt die Kabeldurchführung um die Kabel herum. Das reduziert Staubeintrag, verhindert Luftverluste bei gezielter Kühlung und schützt den Kabelmantel vor scharfen Kanten.
Was bedeuten RAL 9005 und RAL 7035?
RAL 9005 ist Tiefschwarz, RAL 7035 Lichtgrau – die beiden Standardfarben für Netzwerk- und Serverschränke. Das Panel sollte zur Schrankfarbe passen, damit das Rack einheitlich wirkt.
