RJ45 Kupplung Cat 6A für Hutschiene, Buchse/Buchse 180°, geschirmt, 1 TE

Kommt das Netzwerkkabel bereits mit RJ45-Stecker im Stromverteiler an, etwa als vorkonfektioniertes Kabel aus dem Netzwerkschrank, ist dort keine Auflegetechnik nötig. Diese RJ45-Kupplung für die Hutschiene verbindet es direkt mit dem Patchkabel zum Router, Switch oder REG-IP-Gerät – auch im Smart-Home-Verteiler.

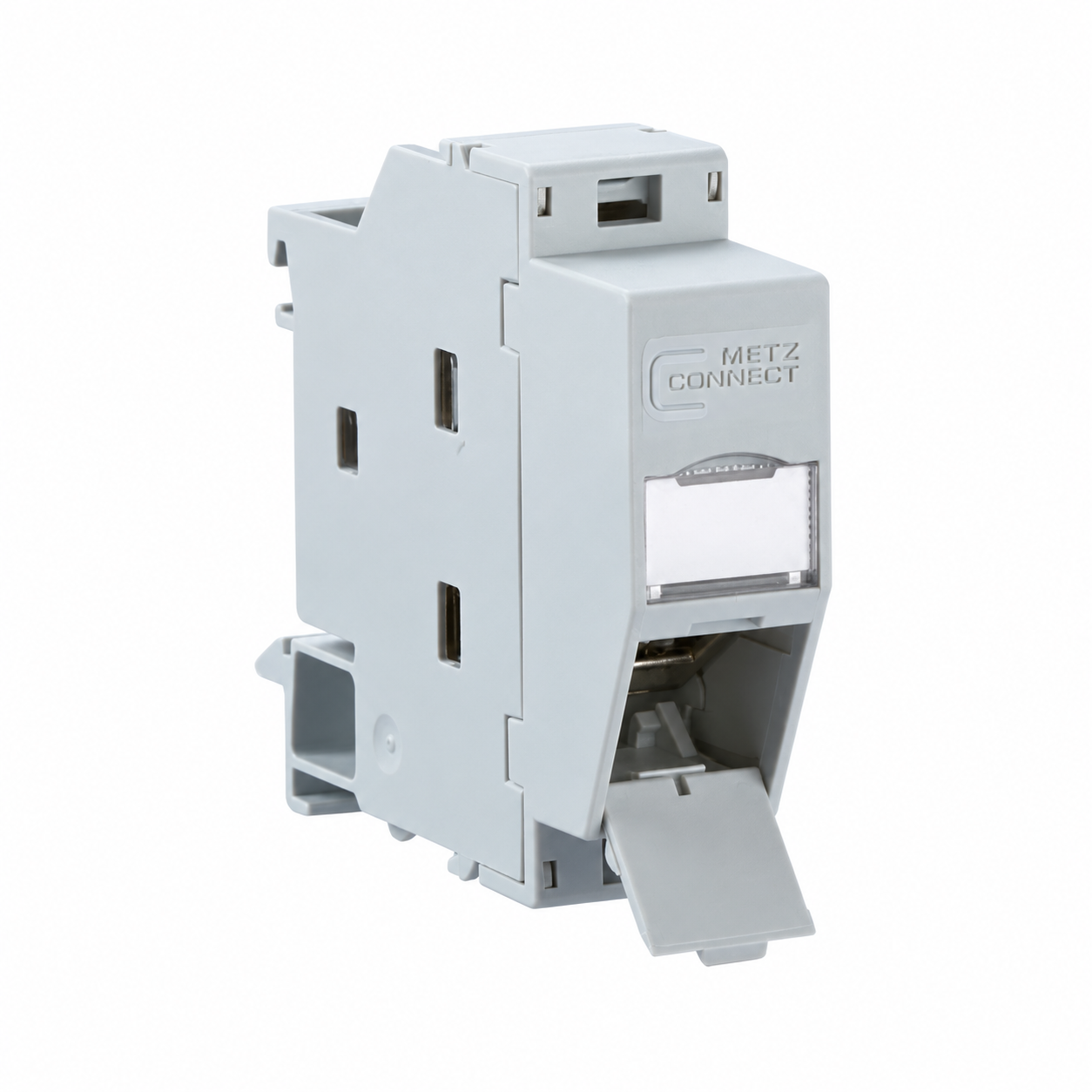

Geschirmte RJ45-Kupplung Cat 6A, 180°, auf der Hutschiene

Die REGplus Anschlusseinheit von METZ CONNECT ist mit einer geschirmten E-DAT modul RJ45-Kupplung bestückt, die auf beiden Seiten eine RJ45-Buchse hat. Bei der 180°-Ausführung wird das ankommende Kabel von oben eingesteckt, die vordere Buchse ist 45° nach unten geneigt. Für Kabelzuführung von unten gibt es die Ausführung mit 90°-Kupplung. Die Kupplung entspricht Kategorie 6A und erfüllt Klasse EA nach ISO/IEC 11801 und DIN EN 50173-1. Sie eignet sich für 10-Gigabit-Ethernet, PoE bis UPoE und HDBaseT. Mit 1 TE Baubreite passen bis zu 12 Einheiten in einen Standard-Elektroverteiler. Beim Einbau als Gerät der Schutzklasse I erfolgt der Potentialausgleich über eine schaltbare, integrierte Potentialausgleichsfeder direkt über die Tragschiene, die dafür an den Gebäudepotentialausgleich angeschlossen sein muss. Staubschutzklappe und Sichtfenster mit Beschriftungseinlage sind integriert.

Eigenschaften im Überblick

• RJ45-Kupplung Buchse/Buchse auf TH35-Tragschiene
• Kabelzuführung von oben (180°), Steckrichtung vorne 45° nach unten geneigt
• Cat 6A, Klasse EA, für 10-Gigabit-Ethernet
• PoE, PoE plus, UPoE und HDBaseT
• Geschirmt, Modulgehäuse aus Zinkdruckguss
• Schaltbare Potentialausgleichsfeder über die Tragschiene
• Baubreite 1 TE, bis zu 12 Einheiten pro Standard-Elektroverteiler
• Integrierte Staubschutzklappe und Sichtfenster mit Beschriftungseinlage

Technische Daten

• Bauart: Anschlusseinheit für Tragschiene, bestückt mit RJ45-Kupplung
• Montage: Tragschiene TH35 nach DIN EN 60715
• Anschlüsse: 2 x RJ45-Buchse 8P/8C
• Kupplungsausführung: 180°
• Steckrichtung: 45° nach unten geneigt
• Kategorie: Cat 6A
• Übertragungsklasse: EA nach ISO/IEC 11801 Ed.2.2, DIN EN 50173-1
• Datenrate: bis 10 Gbit/s (IEEE 802.3an)
• Remote Powering: PoE (IEEE 802.3af), PoE plus (IEEE 802.3at), UPoE
• HDBaseT: ja
• Schirmung: geschirmt
• Strombelastbarkeit: max. 1 A
• Kontaktwiderstand: max. 20 mΩ
• Isolationswiderstand: min. 500 MΩ
• Kontakte: Zinnbronze, Oberfläche Nickel-Gold
• Material: Modulgehäuse Zinkdruckguss, Abdeckung und Unterteil Frianyl, Sichtfenster und Staubschutz ABS
• Betriebstemperatur: -40 bis +70 °C
• Baubreite: 1 TE
• Abmessungen (L x B x H): 60 x 17,5 x 60 mm
• Farbe: Lichtgrau
• Normen: DIN EN 60603-7-51, DIN EN 61000-6-2, DIN EN 60715
• Zulassung: UL listed
