LSA-Verbindungsmodul Cat.7 für Verlegekabel, geschirmt, Metallgehäuse

Ein zu kurzes oder beschädigtes Verlegekabel muss nicht neu gezogen werden: Mit diesem geschirmten LSA-Verbindungsmodul, auch Kabelverbinder oder LSA-Verbinder genannt, werden zwei Netzwerk-Installationskabel dauerhaft verbunden und so verlängert oder repariert. Es eignet sich etwa für Elektroinstallateure, Systemhäuser und die Haustechnik bei Erweiterungen, beim Umzug von Verteilern oder bei Reparaturen in der Gebäudeverkabelung.

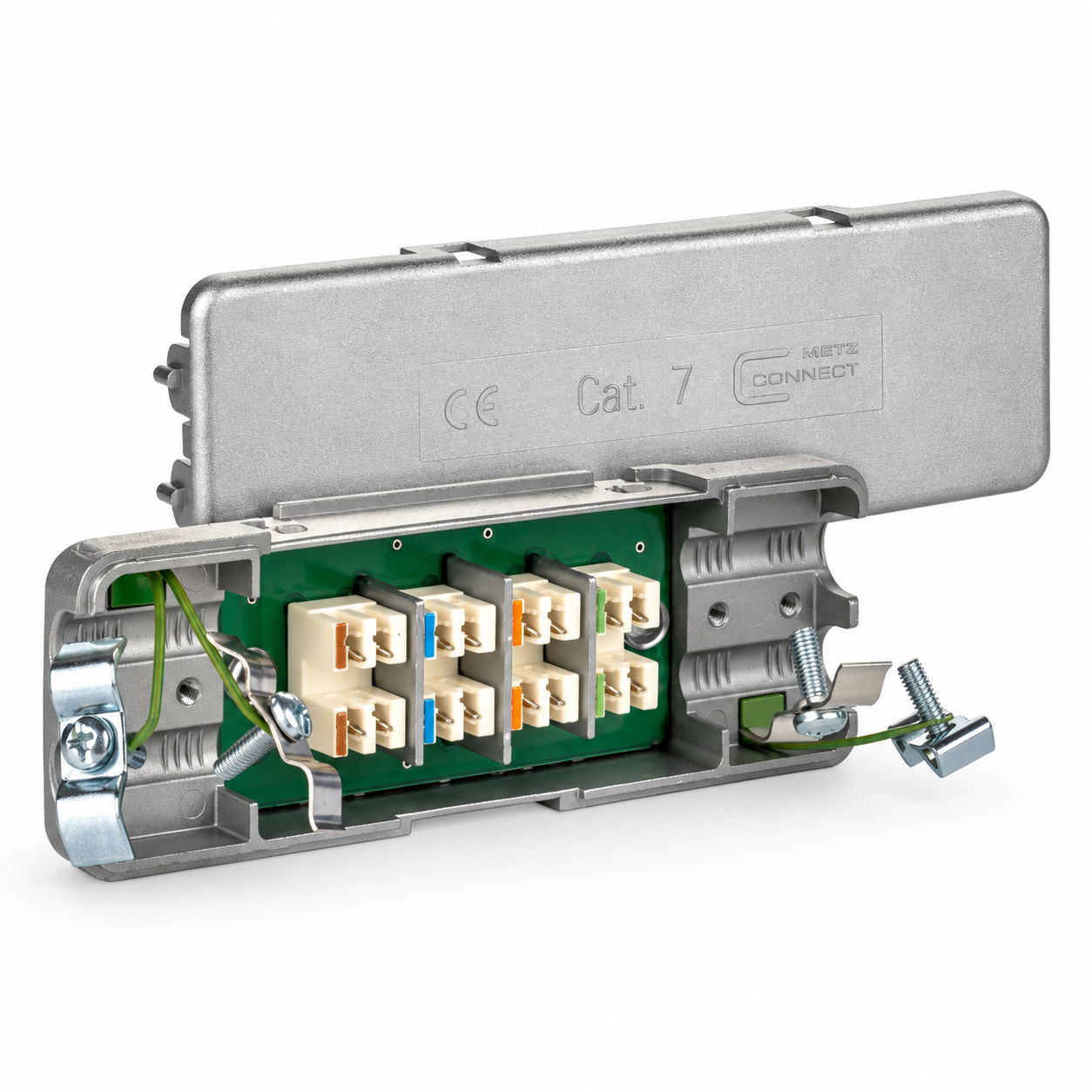

Cat.7 Verbindungsmodul mit Metallgehäuse und 360°-Schirmanschluss

Der Cat.7 Kabelverbinder von METZ CONNECT ist für die Verbindung und Verlängerung von Datenkabeln bis Cat.7A ausgelegt. In Verbindung mit Cat.6A- bis Cat.8-Kabeln und Cat.6A-Anschlusstechnik wird die Klasse EA nach ISO/IEC 11801 erfüllt. Die massiven Adern von AWG 26/1 bis 22/1 werden auf LSA-Anschlussklemmen aufgelegt. Zugentlastung und Schirmanschluss sind getrennt ausgeführt, der 360°-Schirmanschluss ist unverlierbar. Das Kabel lässt sich von einer oder von beiden Seiten zuführen, über zwei Bohrungen wird das Modul an Wand oder Boden befestigt. Mit je einem Modul an Ein- und Ausgangsseite ist auch Cable Sharing möglich.

Eigenschaften im Überblick

• Zum Verbinden, Verlängern und Reparieren von Verlegekabeln bis Cat.7A
• Klasse EA mit Cat.6A- bis Cat.8-Kabeln und Cat.6A-Anschlusstechnik
• LSA-Anschlussklemmen für Volldraht AWG 26/1 bis 22/1
• Kabelmanteldurchmesser 5,5 bis 9,6 mm
• Vollgeschirmtes Metallgehäuse aus Zinkdruckguss
• Zugentlastung und getrennter 360°-Schirmanschluss, unverlierbar
• Kabelzuführung von einer oder zwei Seiten
• Zwei Bohrungen für die Wandmontage

Technische Daten

• Bauart: Verbindungsmodul (Kabelverbinder), vollgeschirmt
• Einsatz: Datenkabel bis Cat.7A
• Klasse EA (ISO/IEC 11801): mit Cat.6A- bis Cat.8-Kabeln und Cat.6A-Anschlusstechnik
• Anschlusstechnik: LSA-Anschlussklemme, beidseitig
• Leiter: Volldraht AWG 26/1 bis 22/1 (Leiterdurchmesser 0,409 bis 0,643 mm)
• Kabelmanteldurchmesser: 5,5 bis 9,6 mm
• Kabelzuführung: von einer oder zwei Seiten
• Schirmung: 360°-Schirmanschluss, getrennt von der Zugentlastung
• Gehäuse: Zinkdruckguss
• Montage: zwei Bohrungen für Wand- oder Bodenmontage
• Wiederanschließbar: ja, bei gleichem oder größerem Querschnitt
• Bemessungsspannung: 60 V
• Betriebstemperatur: -25 bis +85 °C
• Umgebungsklasse: MICE M1 I1 C1 E2
• Abmessungen (L × B × H): 114,2 × 20,5 × 36,9 mm
