Patchpanel kaufen – 10", 19" & Wandmontage, Cat.5e bis Cat.6A

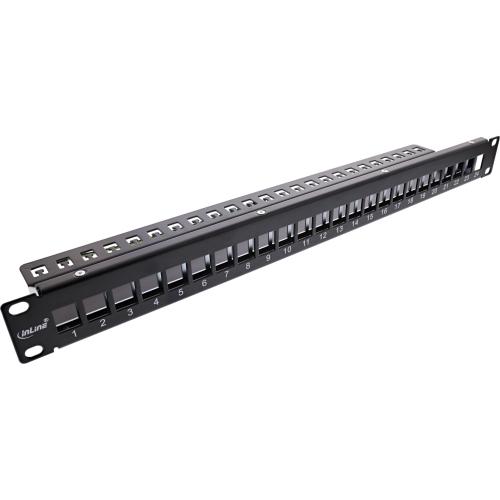

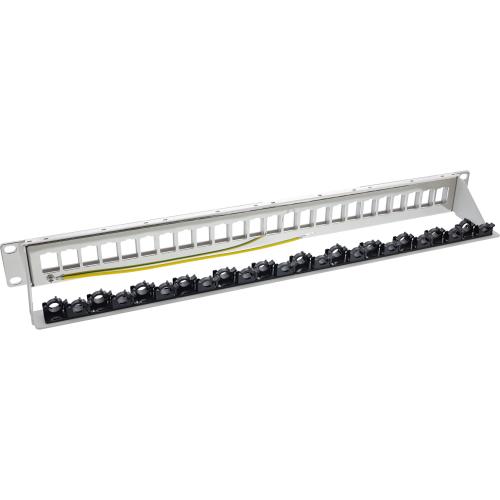

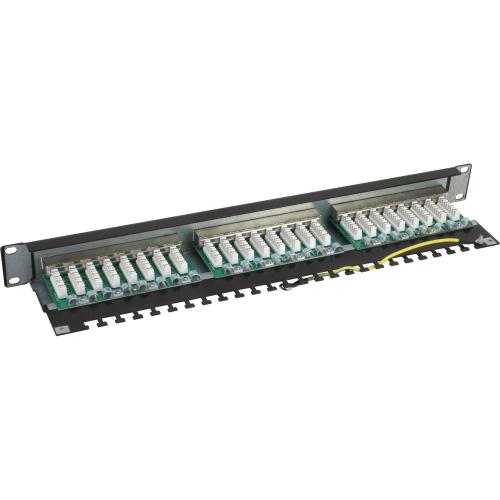

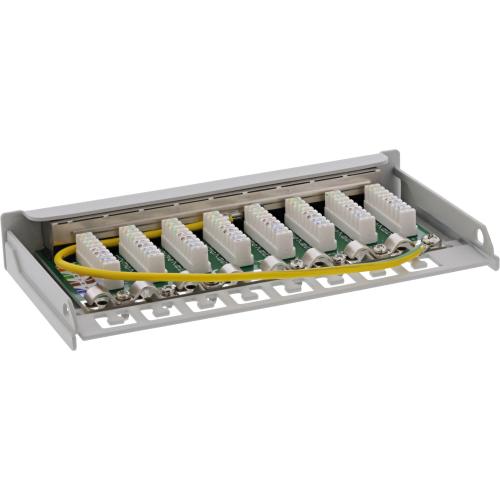

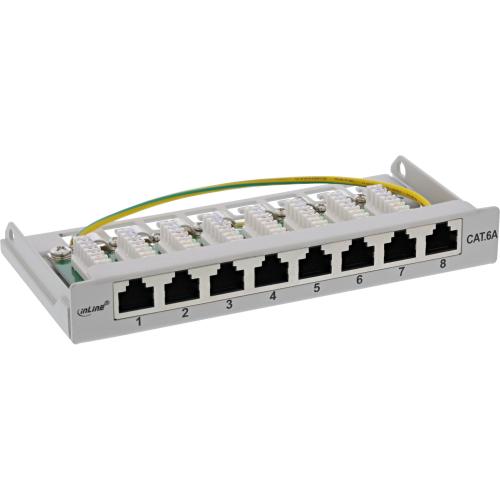

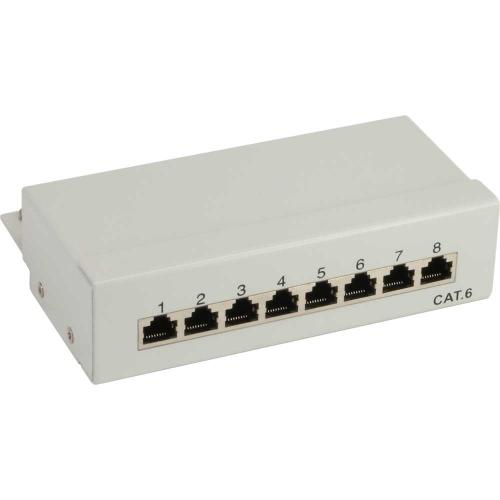

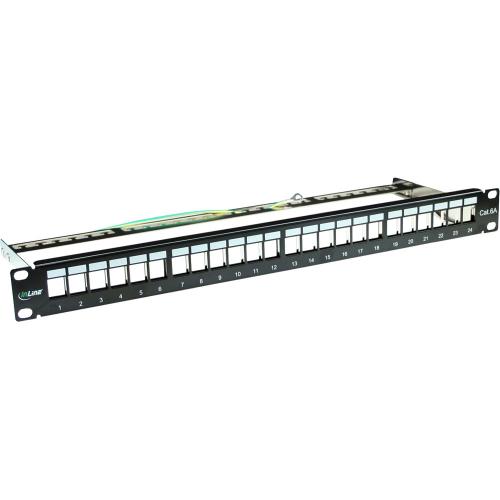

Patchpanel mit LSA-Anschluss für die feste Netzwerkverkabelung: geschirmte Ausführungen in Cat.5e, Cat.6 und Cat.6A mit 6 bis 24 Ports, für 19"- und 10"-Schränke in 1 HE oder platzsparend in 0,5 HE.

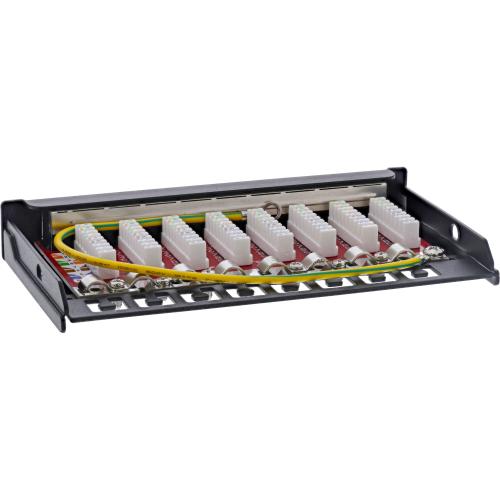

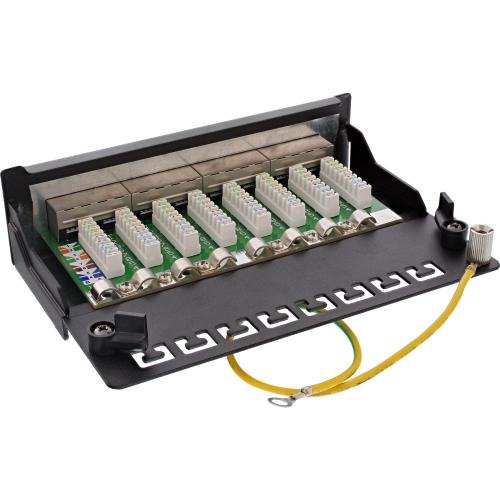

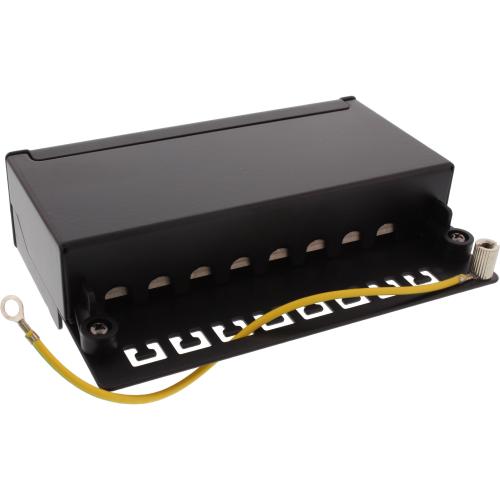

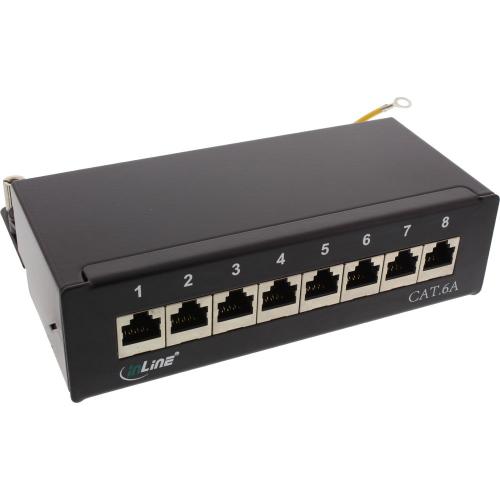

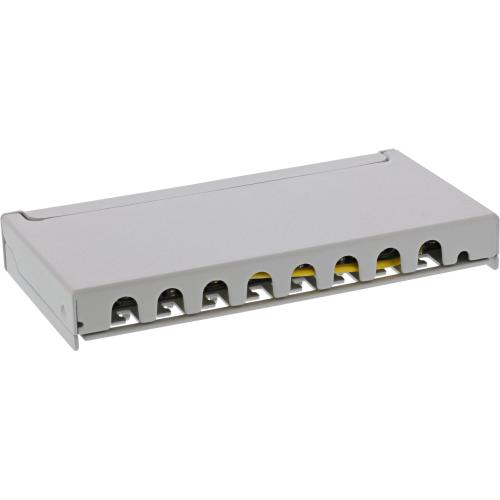

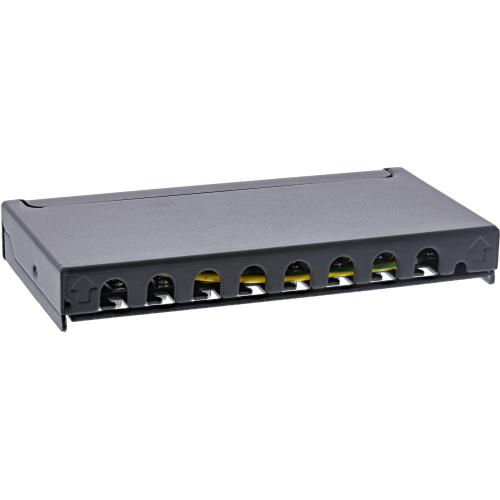

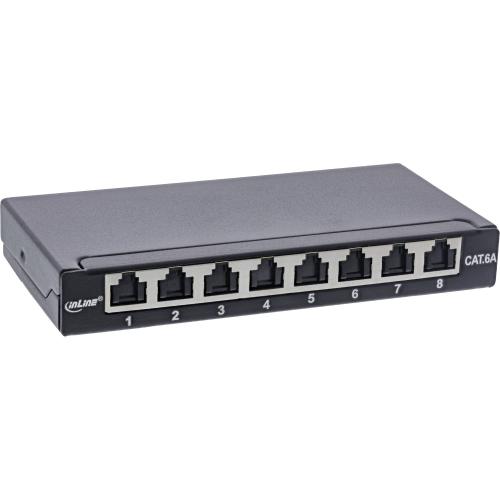

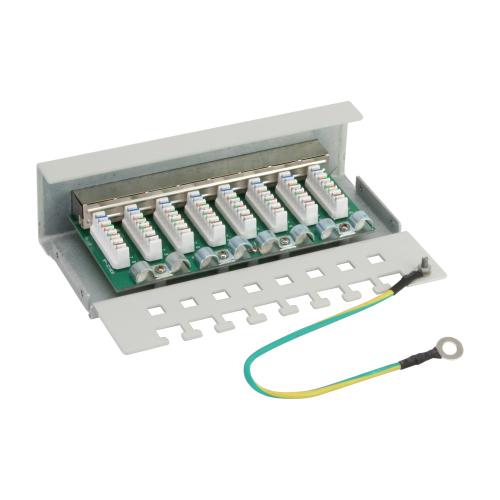

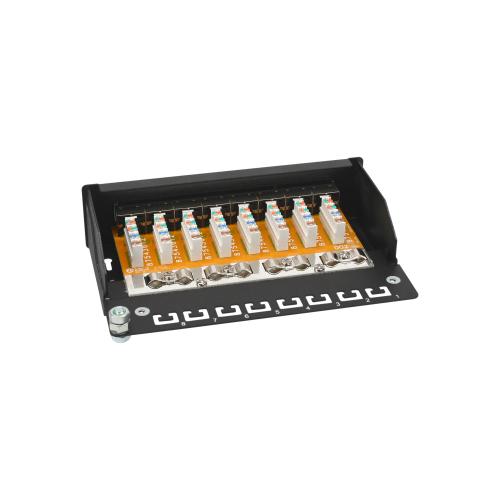

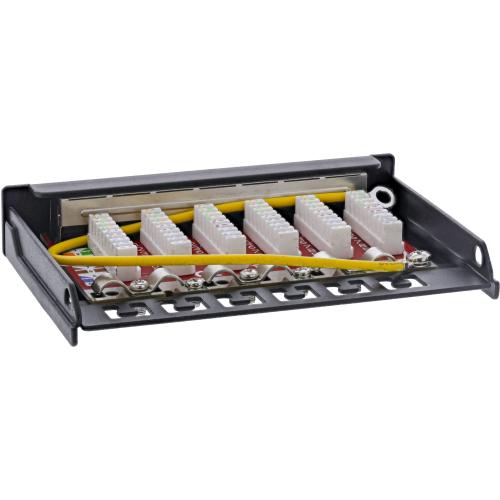

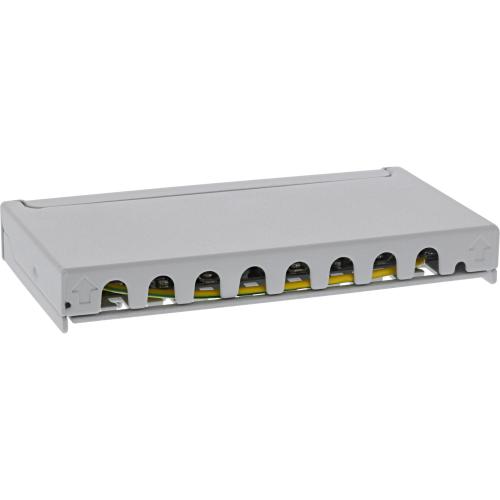

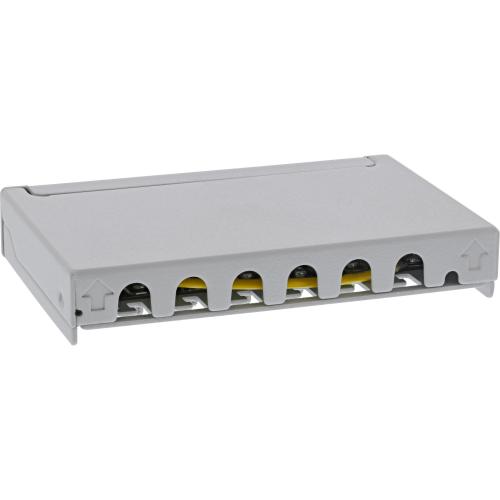

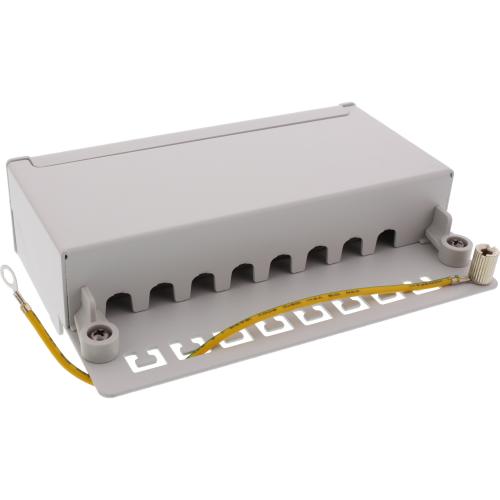

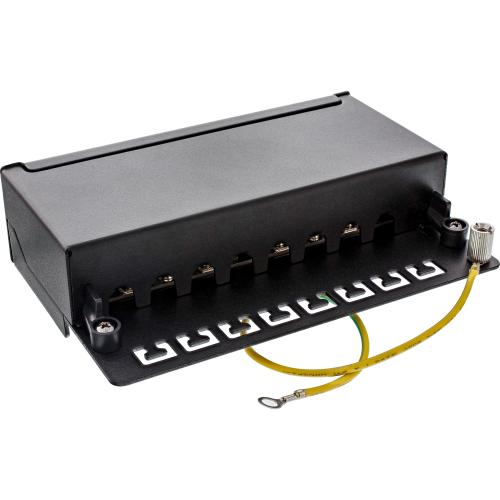

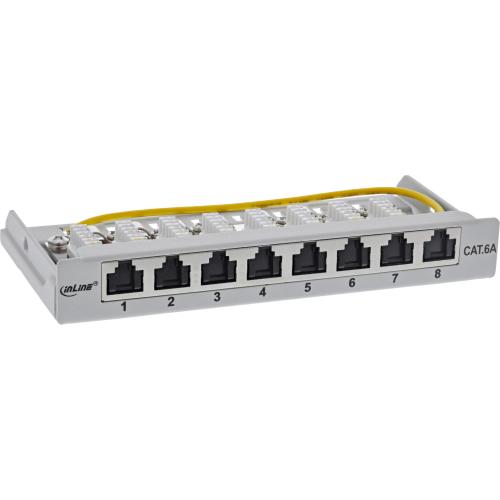

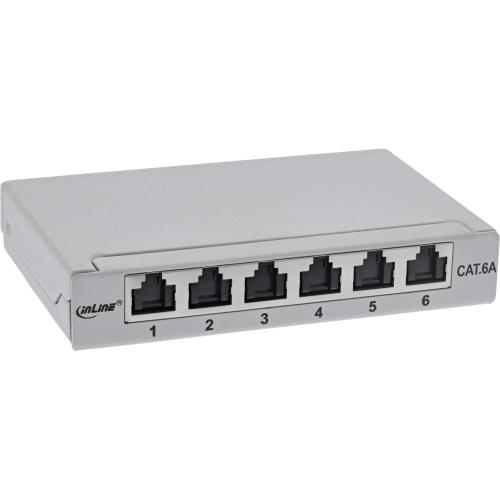

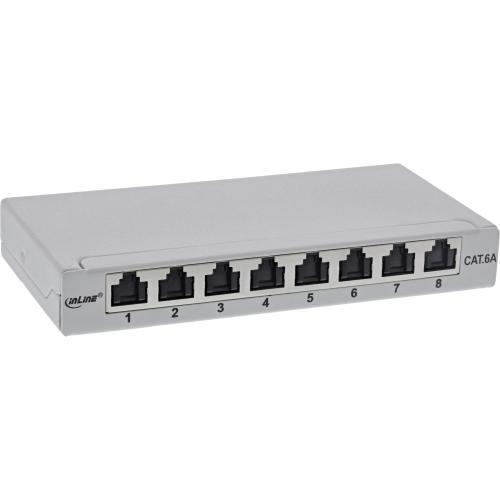

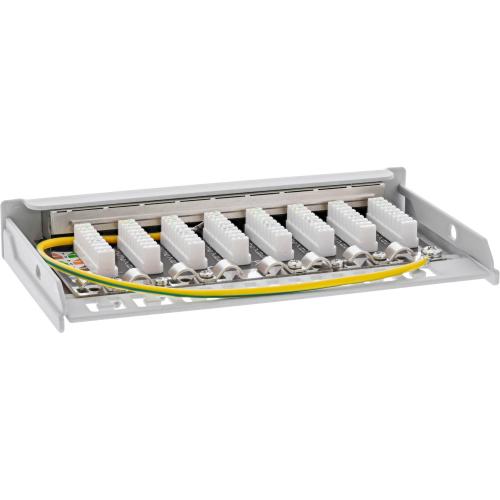

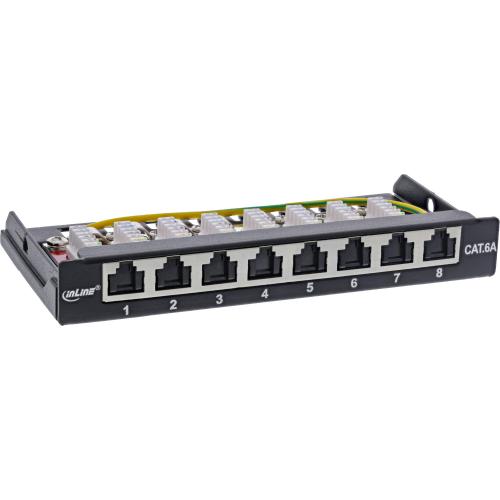

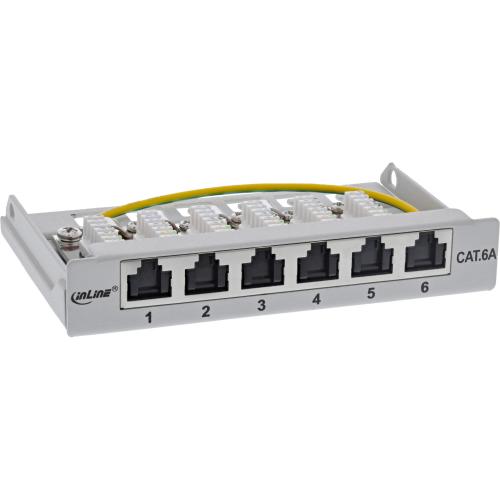

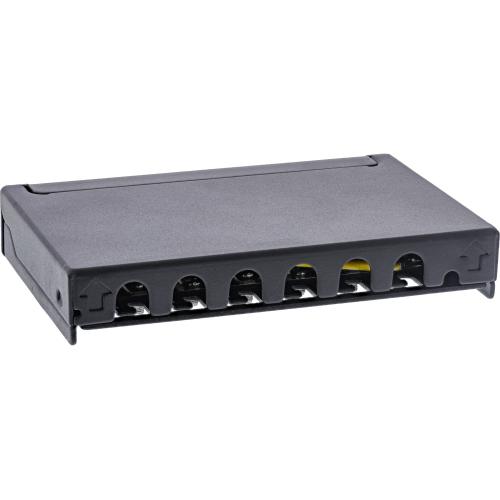

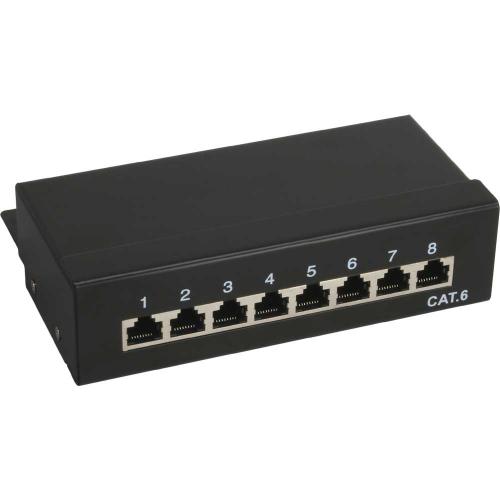

Für dezentrale Verteiler gibt es Modelle zur Tisch- und Wandmontage sowie kompakte 6- und 8-fach-Panels für die Hutschiene, wahlweise in Lichtgrau oder Schwarz und teils mit integriertem Staubschutz. Entscheidend für die Auswahl sind Kategorie, Portanzahl und Einbauort.
Effiziente Netzwerkstruktur durch Patchpanel
Patchpanel sorgen für eine klare Struktur in der festen Netzwerkverkabelung. Verlegekabel werden zentral im Rack, Netzwerkschrank oder Verteilerbereich aufgelegt und anschließend über kurze Patchkabel flexibel mit Switches oder anderen Netzwerkkomponenten verbunden.
Besonders in Serverschränken, Technikräumen und kleineren Netzwerkverteilungen schaffen Patchfelder Ordnung, erleichtern Wartung und machen einzelne Anschlüsse übersichtlich zuordenbar. Wand-, Tisch- und Hutschienenvarianten eignen sich zusätzlich für dezentrale Installationen, Smart-Home-Verteiler oder Schaltschrankanwendungen.

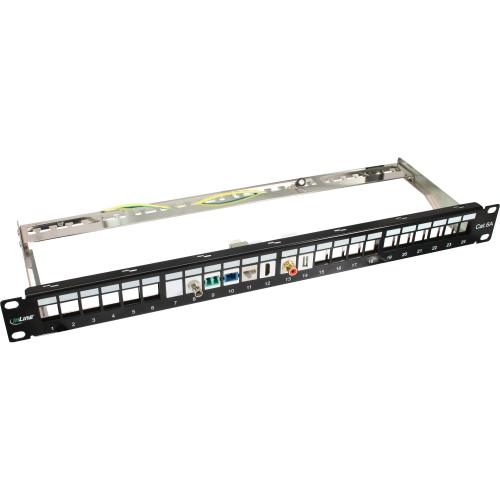

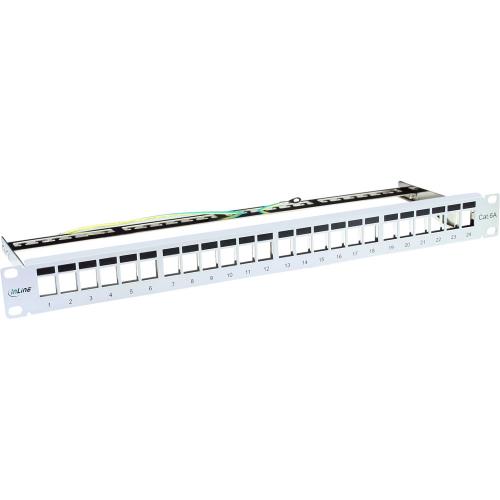

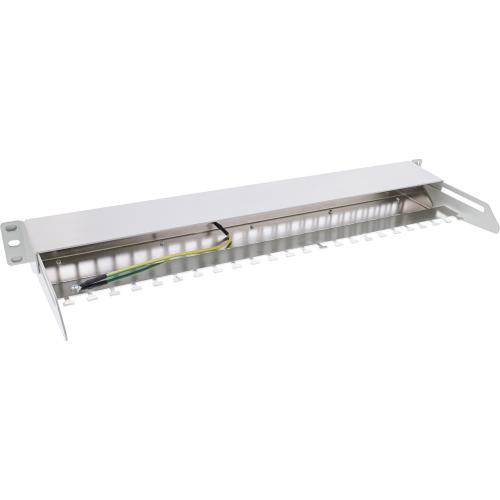

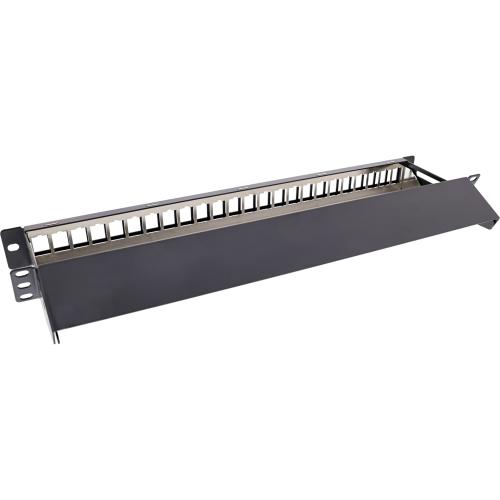

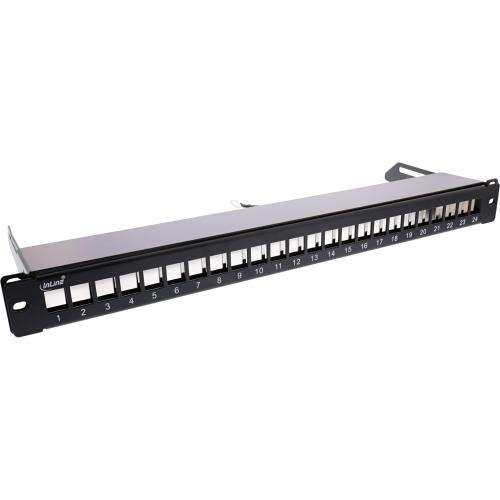

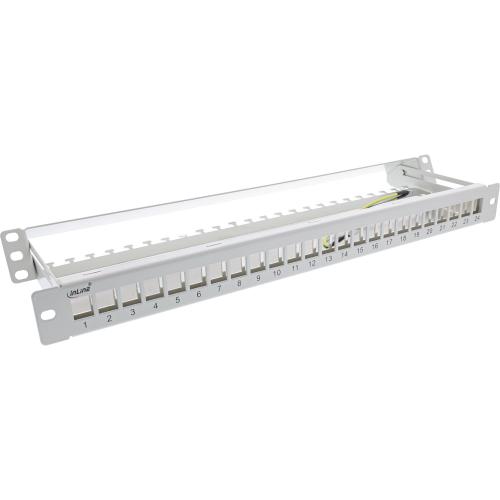

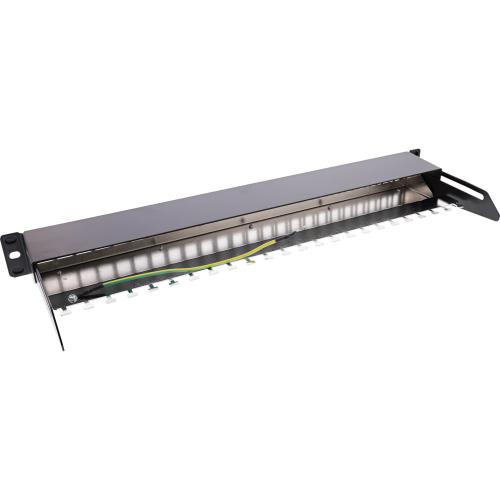

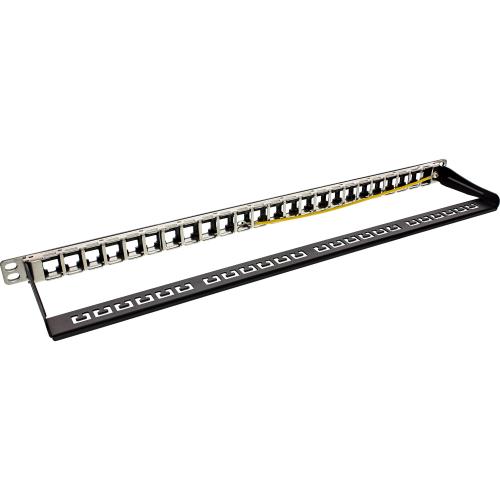

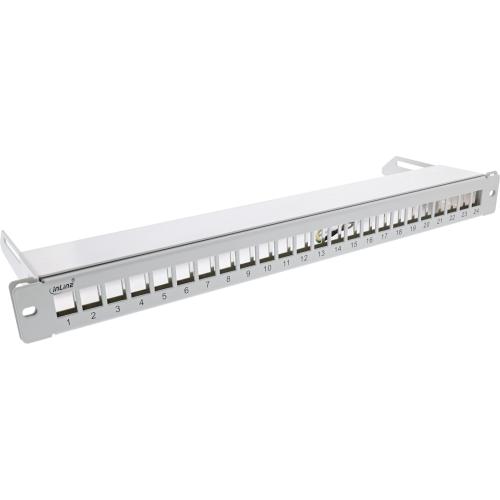

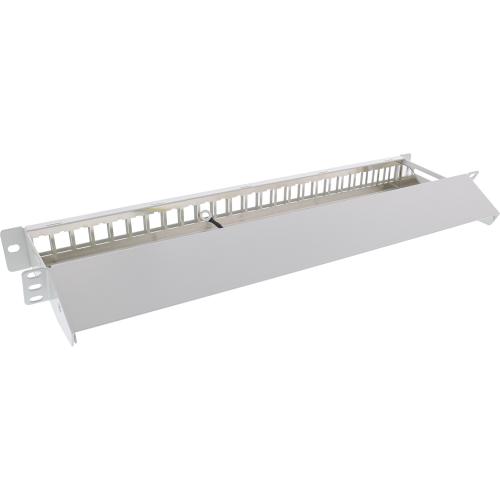

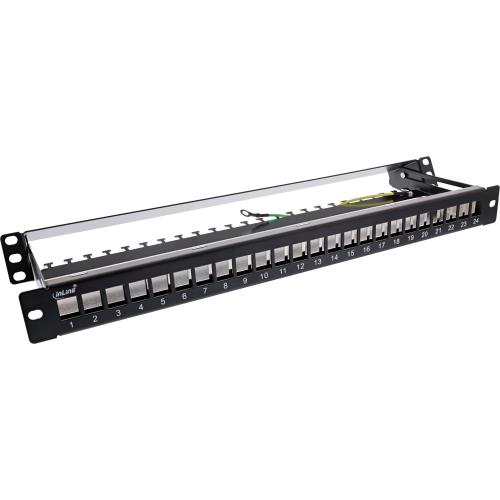

In dieser Kategorie finden Sie klassische Patchpanel mit LSA-Anschlusstechnik. Wenn Sie stattdessen einen modularen Aufbau mit frei bestückbaren Keystone-Patchpanel planen, finden Sie passende Komponenten in der Kategorie Keystone-Module.
Auswahlhilfe für Patchpanel

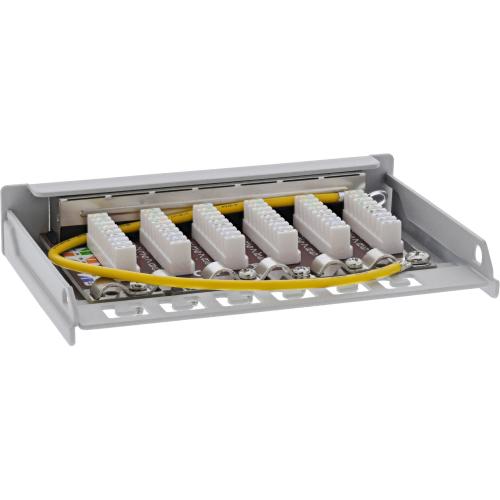

Die Kategorie des Patchpanels sollte zum Verlegekabel und zur geplanten Übertragungsrate passen – für 10GBASE-T ist Cat.6A der übliche Standard. Die Adern werden mit einem LSA-Anlegewerkzeug nach dem Farbcode T568A oder T568B aufgelegt; entscheidend ist, dass Patchpanel und Netzwerkdose am anderen Ende nach demselben Schema belegt sind. Panels mit 0,5 HE sparen Platz im Schrank, 1-HE-Panels bieten meist mehr Raum für Beschriftung und Kabelführung.
Die Schirmung eines geschirmten Patchpanels wirkt nur, wenn das Panel über den Schrank in den Potentialausgleich eingebunden ist und durchgehend geschirmte Verlegekabel verwendet werden.
Anwendungsbeispiel: Den klassischen LSA-Aufbau mit Verlegekabel, Netzwerkdose, Patchpanel und Patchkabeln – inklusive Vergleich zum Keystone-Aufbau – zeigt der Ratgeber Netzwerkdose mit Patchpanel verbinden.
FAQ – Häufige Fragen zu Patchpanel
Welche Patchpanel-Kategorien sind erhältlich?
Patchpanel sind für verschiedene Netzwerkstandards erhältlich, darunter Cat.5e, Cat.6 und Cat.6A. Die Auswahl richtet sich nach der vorhandenen Verkabelung, der gewünschten Übertragungsleistung und der Einbausituation. Für moderne Gigabit- und 10-Gigabit-Installationen werden häufig geschirmte Cat.6A-Patchpanel eingesetzt.
Was ist der Unterschied zwischen LSA- und Keystone-Patchpanel?
Bei LSA-Patchpanel werden die Verlegekabel direkt auf die LSA-Leisten des Patchpanels aufgelegt. Keystone-Patchpanel sind dagegen modular aufgebaut und werden mit einzelnen Keystone-Modulen bestückt. In dieser Kategorie stehen klassische Patchpanel mit LSA-Anschlusstechnik im Mittelpunkt; Keystone-Lösungen finden Sie in der Kategorie Keystone-Module.
Welche Bauformen gibt es?
Patchpanel gibt es in verschiedenen Bauformen: 10"- und 19"-Varianten für Netzwerkschränke, Wand- und Tischmontage-Versionen für kompakte Installationen sowie Hutschienen-Modelle für Schaltschrank- und Steuerungsanwendungen. Die passende Variante hängt von Einbauort, Portanzahl und Verkabelungsstruktur ab.
T568A oder T568B – welche Belegung ist richtig?
Beide Belegungen sind technisch gleichwertig. Wichtig ist nur, dass innerhalb einer Installation durchgehend dasselbe Schema verwendet wird – also Patchpanel und Netzwerkdose identisch belegt sind. In Deutschland ist T568A in der Gebäudeverkabelung weit verbreitet, in bestehenden Anlagen sollte man sich nach der vorhandenen Belegung richten.
Muss ein geschirmtes Patchpanel geerdet werden?
Ja. Damit die Schirmung wirkt, muss das Patchpanel leitend mit dem Schrank verbunden und der Schrank in den Potentialausgleich des Gebäudes eingebunden sein. Ohne Erdung bringt die Schirmung keinen Vorteil.
