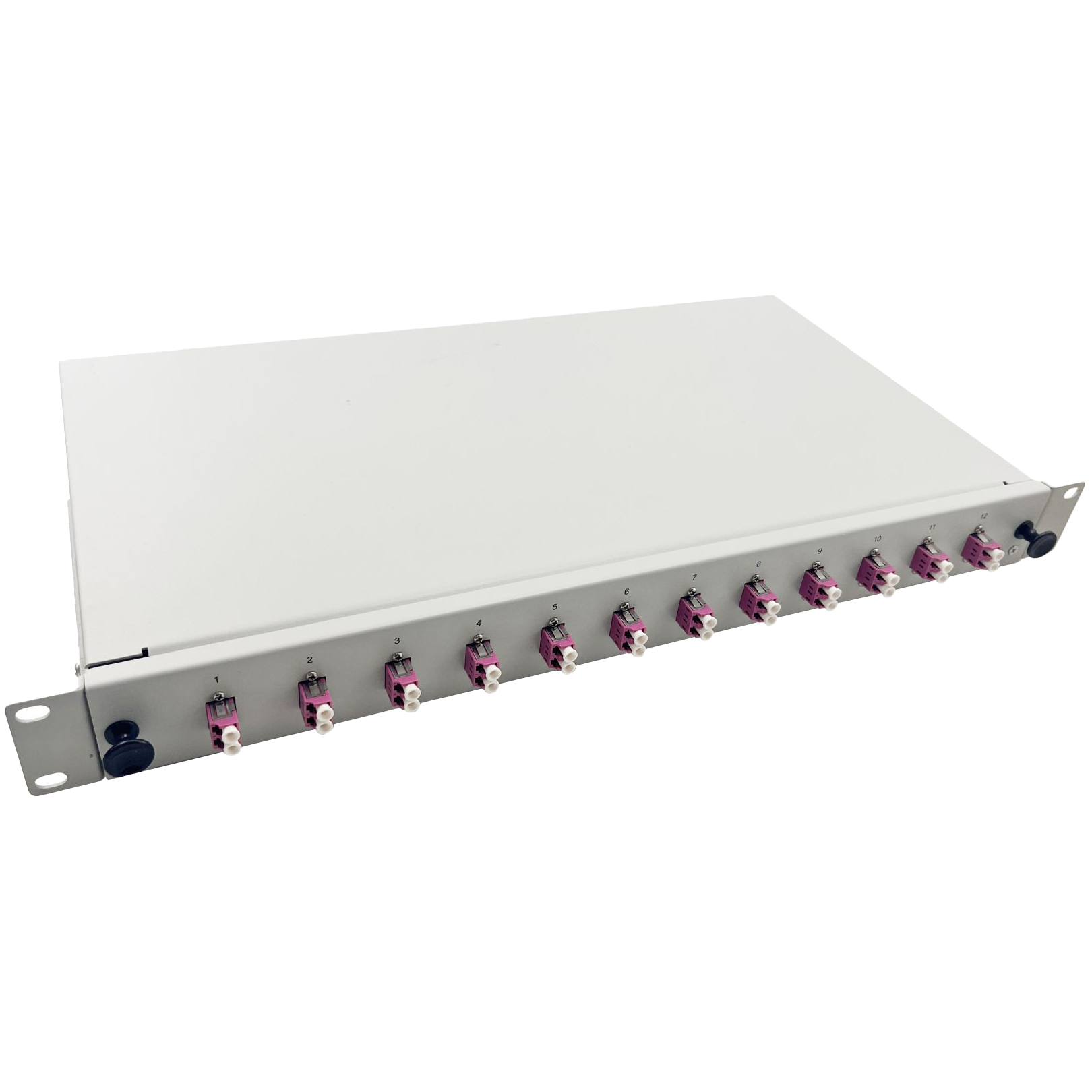

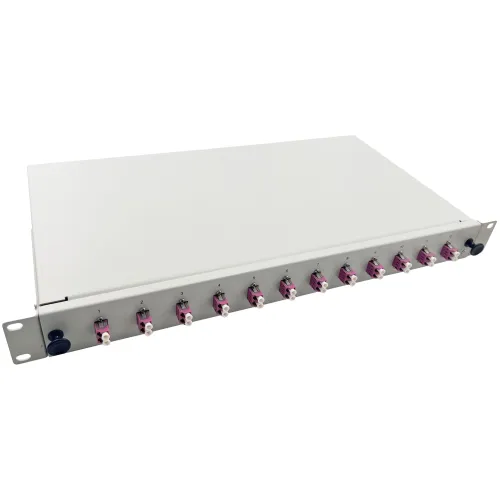

LWL Spleißbox 19" 12 Port – OM4 Multimode – LC/UPC Duplex – Grau

Technisch entspricht diese Spleißbox der schwarzen 12-Port-Ausführung, das Gehäuse ist jedoch in Lichtgrau RAL 7035 gehalten, dem verbreiteten Standardfarbton von Netzwerk- und Serverschränken. Facility-Teams und Installateure, die bestehende graue Verteiler erweitern, erhalten so ein einheitliches Schrankbild. Mit 12 LC/UPC-Duplex-Kupplungen und 24 farbcodierten OM4-Pigtails ist sie auf ein 24-faseriges Multimode-Kabel ausgelegt, etwa in Krankenhäusern, auf Hochschulgeländen oder in Logistikzentren mit mehreren Gebäudeverteilern.

12-Port-Spleißbox für OM4 Multimode mit LC/UPC in Lichtgrau

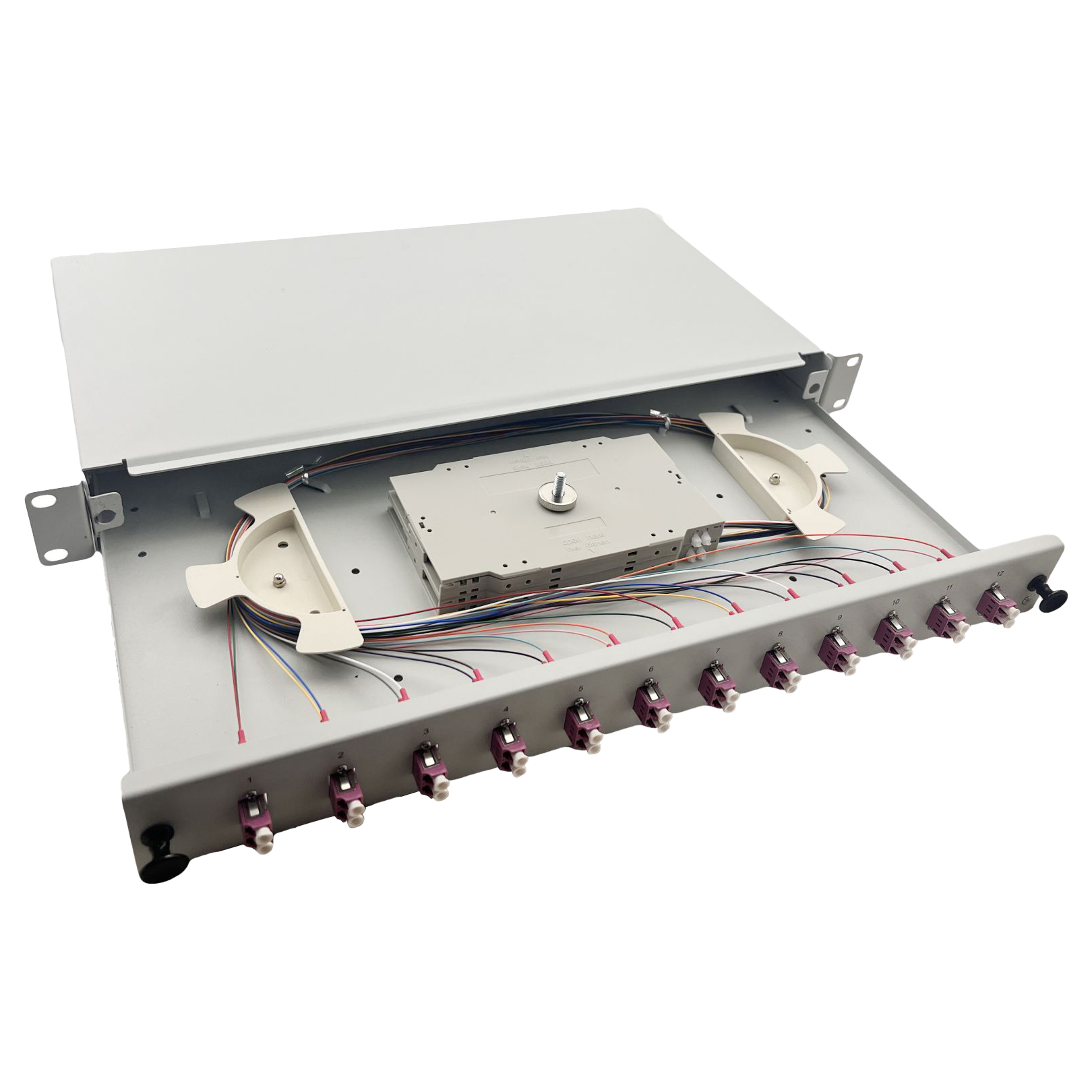

Das ausziehbare Gehäuse aus der helos-Serie besteht aus pulverbeschichtetem Stahlblech mit matter Oberfläche. Für Spleißarbeiten wird die Schublade nach vorne gezogen, die zwei Spleißkassetten und die Faserablage liegen dann frei. Die wechselbare Frontplatte trägt die Kupplungen im SC-Simplex-Footprint, Kabel werden über zwei beiliegende PG13,5-Verschraubungen eingeführt. Die Pigtails sind in zwei Sätzen zu je 12 Fasern nach DIN-Farbcode gekennzeichnet.

Eigenschaften im Überblick

• 12 LC/UPC-Duplex-Kupplungen (24 Fasern) vormontiert in der Frontplatte
• 24 Pigtails LC/UPC 50/125 µm OM4, farbcodiert und spleißfertig abgelegt
• Ausziehbares 19"-Gehäuse mit 1 HE
• Wechselbare Frontplatte im SC-Simplex-Footprint
• 2 Spleißkassetten mit je 24 Spleißplätzen und 2 Faserführungsspulen
• Pulverbeschichtetes Stahlblech in Lichtgrau (RAL 7035)
• Montagezubehör, Kabelverschraubungen und Kabelbinder im Lieferumfang

Technische Daten

• Bauform: 19", 1 HE, Auszug (Schubladenausführung)
• Breite inkl. Montagewinkel: 482,6 mm
• Höhe: 44 mm
• Material: Stahlblech, pulverbeschichtet (Frontplatte und Deckel 1,0 mm, Montagewinkel 1,5 mm)
• Farbe: Lichtgrau (RAL 7035)
• Kupplungen: 12 x LC/UPC Duplex, Multimode, erikaviolett, mit Flansch, keramische Hülse
• Einfügedämpfung Kupplung: ≤ 0,20 dB
• Pigtails: 24 x LC/UPC, 50/125 µm, OM4
• Pigtail-Aufbau: 0,9 mm Festader (Semi-Tight), LSZH, Länge 2 m
• Einfügedämpfung Pigtail: ≤ 0,3 dB (850 nm)
• Rückflussdämpfung Pigtail: ≥ 30 dB
• Farbcode: DIN, 12 Farben (rot, grün, blau, gelb, weiß, grau, braun, violett, türkis, schwarz, orange, rosa)
• Spleißkassetten: 2 Stück, je 24 Spleißplätze, Crimp-Ausführung
• Betriebstemperatur Kupplung: -40 bis +80 °C
• Lagertemperatur Kupplung: -40 bis +85 °C
• Lieferumfang: Spleißbox, 4 x Schraube/Mutter M6 x 16 mm, 2 x Kabelverschraubung PG13,5, 6 x Kabelbinder 1,8 x 75 mm
• Konformität: RoHS 2011/65/EU und (EU) 2015/863, REACH 1907/2006/EG
