LWL Spleißbox 19" 12 Port – OM4 Multimode – LC/UPC Duplex – Schwarz

Zwischen der 6- und der 24-Port-Ausführung deckt diese Spleißbox den häufigen Fall eines 24-faserigen Multimode-Kabels ab, das in einem Etagen- oder Unterverteiler vollständig aufgelegt wird. Dafür sind 12 LC/UPC-Duplex-Kupplungen und 24 farbcodierte OM4-Pigtails bereits montiert. Typische Einsatzorte sind Technikräume in Verwaltungs- und Bürogebäuden, Schulen und Produktionsstätten, in denen Elektro- und Netzwerkinstallateure die Etagen-Switches per Glasfaser an den Hauptverteiler anbinden.

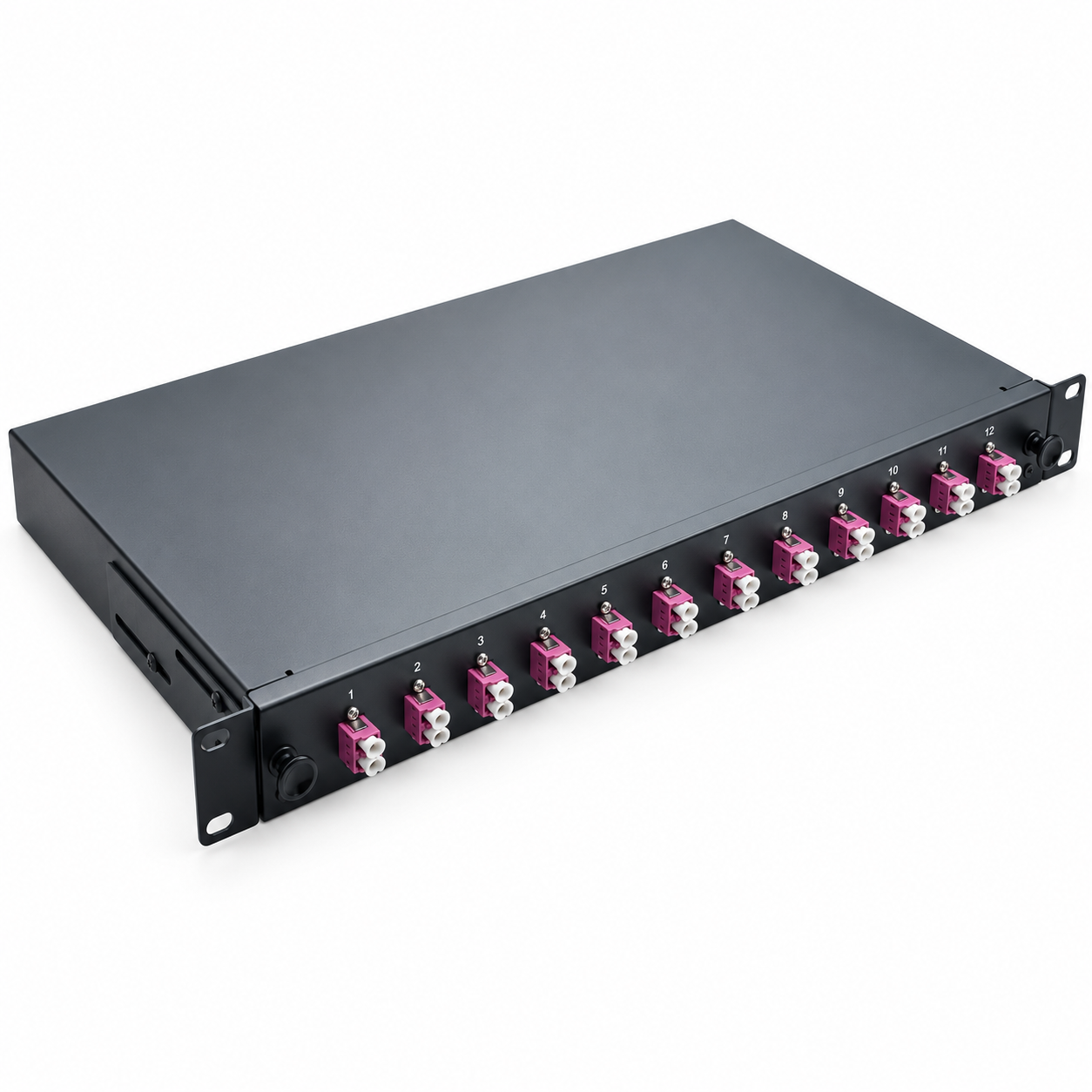

12-Port-Spleißbox für OM4 Multimode mit LC/UPC in Schwarz

Das Gehäuse aus der helos-Serie besteht aus pulverbeschichtetem Stahlblech in mattem Schwarz (RAL 9005) und lässt sich als Schublade nach vorne aus dem Schrank ziehen. Die zwei Spleißkassetten und die Faserablage sind damit ohne Ausbau erreichbar. Die wechselbare Frontplatte trägt die Kupplungen im SC-Simplex-Footprint, Kabel werden über zwei beiliegende PG13,5-Verschraubungen eingeführt. Die Pigtails sind in zwei Sätzen zu je 12 Fasern nach DIN-Farbcode gekennzeichnet.

Eigenschaften im Überblick

• 12 LC/UPC-Duplex-Kupplungen (24 Fasern) vormontiert in der Frontplatte
• 24 Pigtails LC/UPC 50/125 µm OM4, farbcodiert und spleißfertig abgelegt
• Ausziehbares 19"-Gehäuse mit 1 HE
• Wechselbare Frontplatte im SC-Simplex-Footprint
• 2 Spleißkassetten mit je 24 Spleißplätzen und 2 Faserführungsspulen
• Pulverbeschichtetes Stahlblech in Schwarz (RAL 9005)
• Montagezubehör, Kabelverschraubungen und Kabelbinder im Lieferumfang

Technische Daten

• Bauform: 19", 1 HE, Auszug (Schubladenausführung)
• Breite inkl. Montagewinkel: 482,6 mm
• Höhe: 44 mm
• Material: Stahlblech, pulverbeschichtet (Frontplatte und Deckel 1,0 mm, Montagewinkel 1,5 mm)
• Farbe: Schwarz (RAL 9005)
• Kupplungen: 12 x LC/UPC Duplex, Multimode, erikaviolett, mit Flansch, keramische Hülse
• Einfügedämpfung Kupplung: ≤ 0,20 dB
• Pigtails: 24 x LC/UPC, 50/125 µm, OM4
• Pigtail-Aufbau: 0,9 mm Festader (Semi-Tight), LSZH, Länge 2 m
• Einfügedämpfung Pigtail: ≤ 0,3 dB (850 nm)
• Rückflussdämpfung Pigtail: ≥ 30 dB
• Farbcode: DIN, 12 Farben (rot, grün, blau, gelb, weiß, grau, braun, violett, türkis, schwarz, orange, rosa)
• Spleißkassetten: 2 Stück, je 24 Spleißplätze, Crimp-Ausführung
• Betriebstemperatur Kupplung: -40 bis +80 °C
• Lagertemperatur Kupplung: -40 bis +85 °C
• Lieferumfang: Spleißbox, 4 x Schraube/Mutter M6 x 16 mm, 2 x Kabelverschraubung PG13,5, 6 x Kabelbinder 1,8 x 75 mm
• Konformität: RoHS 2011/65/EU und (EU) 2015/863, REACH 1907/2006/EG
