LWL Spleißbox 19" 12 Port – OS2 Singlemode – LC/APC Duplex – Schwarz

Standortvernetzung über angemietete Dark Fiber oder ein eigenes Singlemode-Backbone endet im Unternehmen meist in einem zentralen 19"-Rack. Diese Spleißbox schließt dort bis zu 24 OS2-Fasern auf 12 LC/APC-Duplex-Ports ab, Kupplungen und farbcodierte Pigtails sind bereits montiert. Gefragt ist sie bei IT-Abteilungen von Unternehmen mit mehreren Standorten, bei Stadtwerken und Kommunen sowie bei Systemintegratoren, die Singlemode-Strecken mit APC-Schliff auf die aktive Technik übergeben. Das schwarze Gehäuse passt zu den in Rechenzentren und Serverräumen verbreiteten schwarzen Racks.

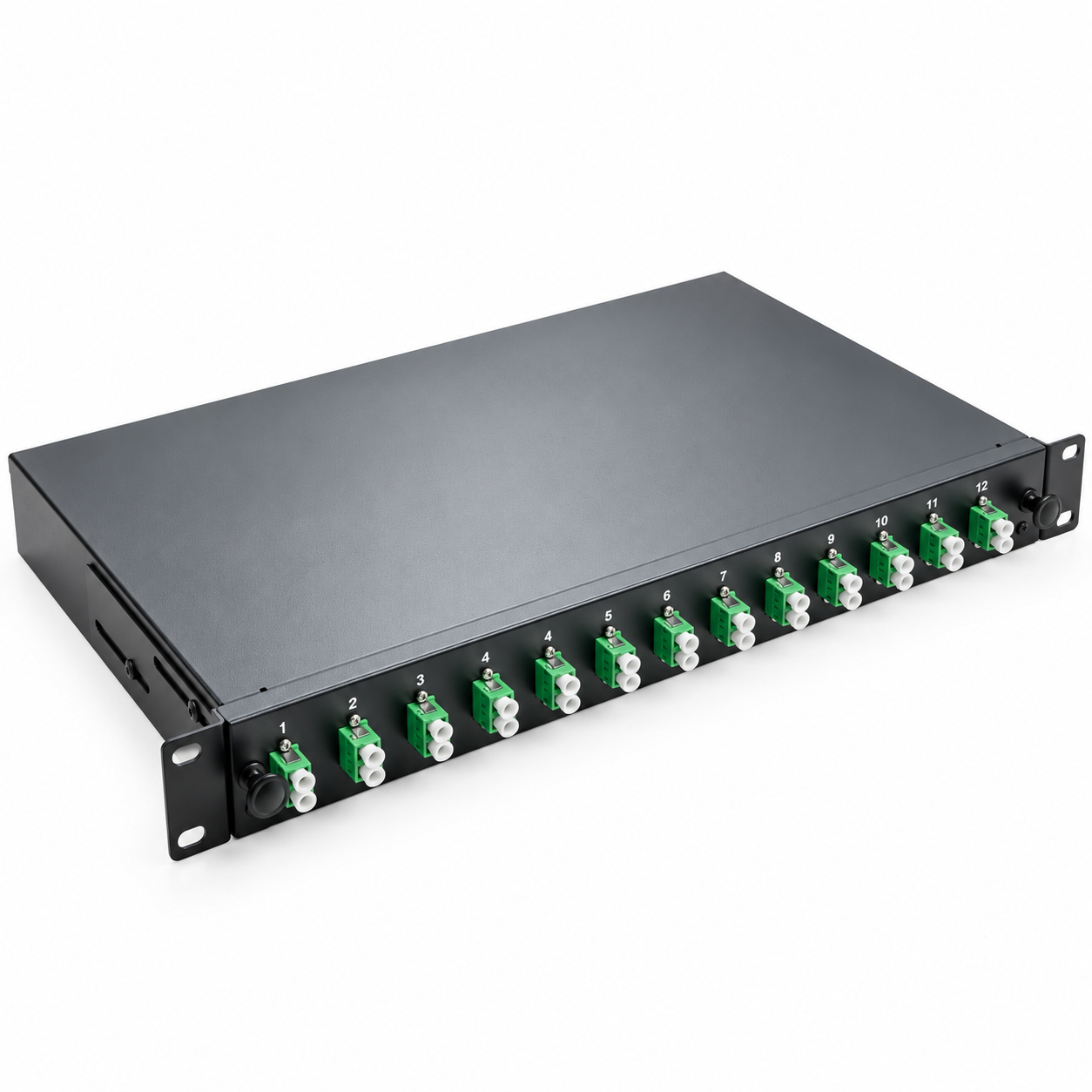

12-Port-Spleißbox für OS2 Singlemode mit LC/APC in Schwarz

Das Gehäuse aus der helos-Serie besteht aus pulverbeschichtetem Stahlblech in mattem Schwarz (RAL 9005) und ist als Schublade ausgeführt. Die zwei Spleißkassetten und die Faserablage werden mit dem Auszug nach vorne gezogen und sind ohne Ausbau zugänglich. Die wechselbare Frontplatte trägt die Kupplungen im SC-Simplex-Footprint, die Kabel werden über zwei beiliegende PG13,5-Verschraubungen eingeführt. Die Pigtails mit biegeunempfindlicher G.657.A1-Faser sind in zwei Sätzen zu je 12 Fasern nach DIN-Farbcode gekennzeichnet.

Eigenschaften im Überblick

• 12 LC/APC-Duplex-Kupplungen (24 Fasern) vormontiert in der Frontplatte
• 24 Pigtails LC/APC 9/125 µm OS2, farbcodiert und spleißfertig abgelegt
• Ausziehbares 19"-Gehäuse mit 1 HE
• Wechselbare Frontplatte im SC-Simplex-Footprint
• 2 Spleißkassetten mit je 24 Spleißplätzen und 2 Faserführungsspulen
• Pulverbeschichtetes Stahlblech in Schwarz (RAL 9005)
• Montagezubehör, Kabelverschraubungen und Kabelbinder im Lieferumfang

Technische Daten

• Bauform: 19", 1 HE, Auszug (Schubladenausführung)
• Breite inkl. Montagewinkel: 482,6 mm
• Höhe: 44 mm
• Material: Stahlblech, pulverbeschichtet (Frontplatte und Deckel 1,0 mm, Montagewinkel 1,5 mm)
• Farbe: Schwarz (RAL 9005)
• Kupplungen: 12 x LC/APC Duplex, Singlemode, grün, mit Flansch, keramische Hülse
• Einfügedämpfung Kupplung: ≤ 0,20 dB
• Pigtails: 24 x LC/APC, 9/125 µm, OS2, G.657.A1
• Pigtail-Aufbau: 0,9 mm Festader (Semi-Tight), LSZH, Länge 2 m
• Einfügedämpfung Pigtail: ≤ 0,3 dB (1310 nm)
• Rückflussdämpfung Pigtail: > 60 dB (APC)
• Farbcode: DIN, 12 Farben (rot, grün, blau, gelb, weiß, grau, braun, violett, türkis, schwarz, orange, rosa)
• Spleißkassetten: 2 Stück, je 24 Spleißplätze, Crimp-Ausführung
• Betriebstemperatur Kupplung: -40 bis +80 °C
• Lagertemperatur Kupplung: -40 bis +85 °C
• Lieferumfang: Spleißbox, 4 x Schraube/Mutter M6 x 16 mm, 2 x Kabelverschraubung PG13,5, 6 x Kabelbinder 1,8 x 75 mm
• Konformität: RoHS 2011/65/EU und (EU) 2015/863, REACH 1907/2006/EG
