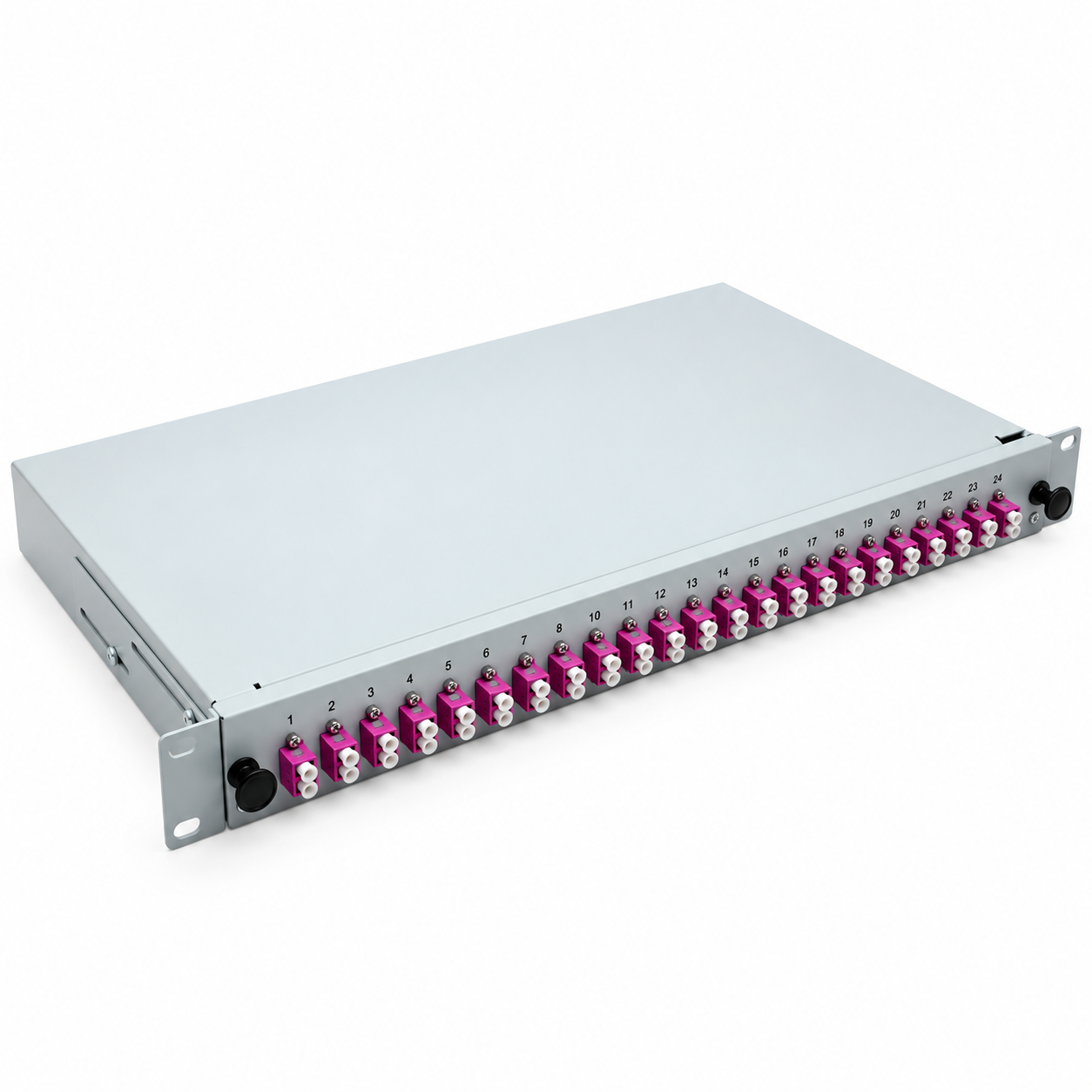

LWL Spleißbox 19" 24 Port – OM4 Multimode – LC/UPC Duplex – Grau

Mit 48 Fasern auf einer Höheneinheit ist dies die Ausführung mit der höchsten Portdichte unter den OM4-Spleißboxen der Serie. Rechenzentrumsbetreiber und Systemintegratoren nutzen sie für Backbone-Strecken zwischen Server- und Netzwerkschränken sowie für den Steigbereich in Bürogebäuden, wo ein 48-faseriges Multimode-Kabel an einem Punkt abgeschlossen werden soll. 24 LC/UPC-Duplex-Kupplungen und 48 farbcodierte OM4-Pigtails sind bereits montiert.

24-Port-Spleißbox für OM4 Multimode mit LC/UPC in Lichtgrau

Das ausziehbare Gehäuse aus der helos-Serie besteht aus pulverbeschichtetem Stahlblech mit matter Oberfläche in Lichtgrau, dem Standardfarbton vieler Netzwerkschränke. Die vier Spleißkassetten und die Faserablage bleiben auch im eingebauten Zustand erreichbar. Die wechselbare Frontplatte trägt die Kupplungen im SC-Simplex-Footprint, und die Kabel werden über zwei beiliegende PG13,5-Verschraubungen eingeführt. Die Pigtails sind in vier Sätzen zu je 12 Fasern nach DIN-Farbcode gekennzeichnet.

Eigenschaften im Überblick

• 24 LC/UPC-Duplex-Kupplungen (48 Fasern) vormontiert in der Frontplatte
• 48 Pigtails LC/UPC 50/125 µm OM4, farbcodiert und spleißfertig abgelegt
• Ausziehbares 19"-Gehäuse mit 1 HE
• Wechselbare Frontplatte im SC-Simplex-Footprint
• 4 Spleißkassetten mit je 24 Spleißplätzen und 2 Faserführungsspulen
• Pulverbeschichtetes Stahlblech in Lichtgrau (RAL 7035)
• Montagezubehör, Kabelverschraubungen und Kabelbinder im Lieferumfang

Technische Daten

• Bauform: 19", 1 HE, Auszug (Schubladenausführung)
• Breite inkl. Montagewinkel: 482,6 mm
• Höhe: 44 mm
• Material: Stahlblech, pulverbeschichtet (Frontplatte und Deckel 1,0 mm, Montagewinkel 1,5 mm)
• Farbe: Lichtgrau (RAL 7035)
• Kupplungen: 24 x LC/UPC Duplex, Multimode, erikaviolett, mit Flansch, keramische Hülse
• Einfügedämpfung Kupplung: ≤ 0,20 dB
• Pigtails: 48 x LC/UPC, 50/125 µm, OM4
• Pigtail-Aufbau: 0,9 mm Festader (Semi-Tight), LSZH, Länge 2 m
• Einfügedämpfung Pigtail: ≤ 0,3 dB (850 nm)
• Rückflussdämpfung Pigtail: > 30 dB
• Farbcode: DIN, 12 Farben (rot, grün, blau, gelb, weiß, grau, braun, violett, türkis, schwarz, orange, rosa)
• Spleißkassetten: 4 Stück, je 24 Spleißplätze, Crimp-Ausführung
• Betriebstemperatur Kupplung: -40 bis +80 °C
• Lagertemperatur Kupplung: -40 bis +85 °C
• Lieferumfang: Spleißbox, 4 x Schraube/Mutter M6 x 16 mm, 2 x Kabelverschraubung PG13,5, 6 x Kabelbinder 1,8 x 75 mm
• Konformität: RoHS 2011/65/EU und (EU) 2015/863, REACH 1907/2006/EG
