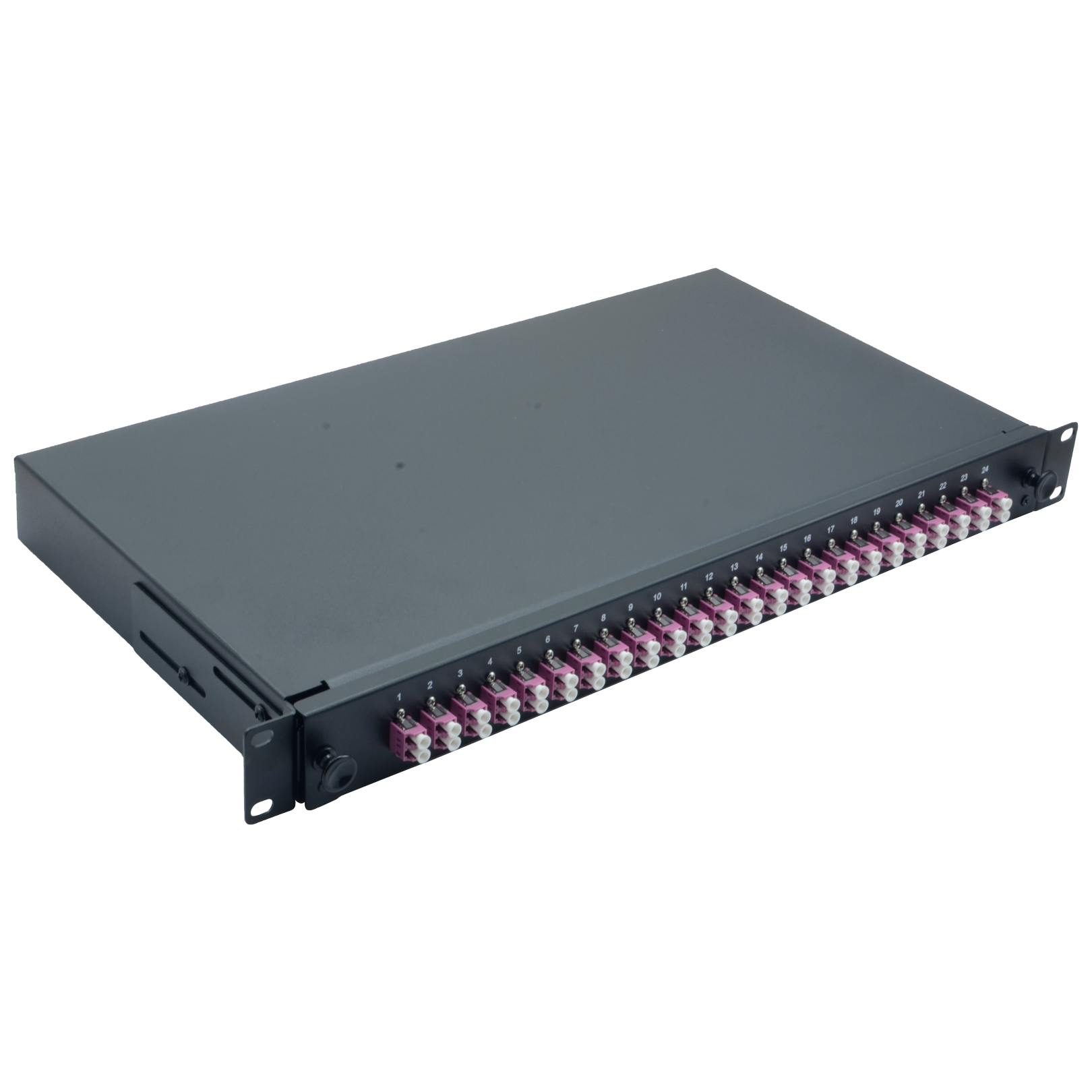

LWL Spleißbox 19" 24 Port – OM4 Multimode – LC/UPC Duplex – Schwarz

Bei schwarzen 24-Port-Spleißboxen entscheidet die verlegte Faser über die passende Ausführung. Diese Variante ist für Multimode OM4 mit 50/125 µm gebaut, also für Strecken innerhalb von Gebäuden und Rechenzentren. Für Singlemode-Strecken ist die OS2-Ausführung mit LC/APC vorgesehen. Mit 24 LC/UPC-Duplex-Kupplungen und 48 farbcodierten OM4-Pigtails nimmt die Box ein 48-faseriges Kabel auf einer Höheneinheit auf. Eingesetzt wird sie in Colocation-Flächen, Serverräumen mit schwarzen Racks und in Medientechnik- und Broadcast-Umgebungen, in denen Systemintegratoren Server, Speichersysteme und Switches über kurze Distanzen verbinden.

24-Port-Spleißbox für OM4 Multimode mit LC/UPC in Schwarz

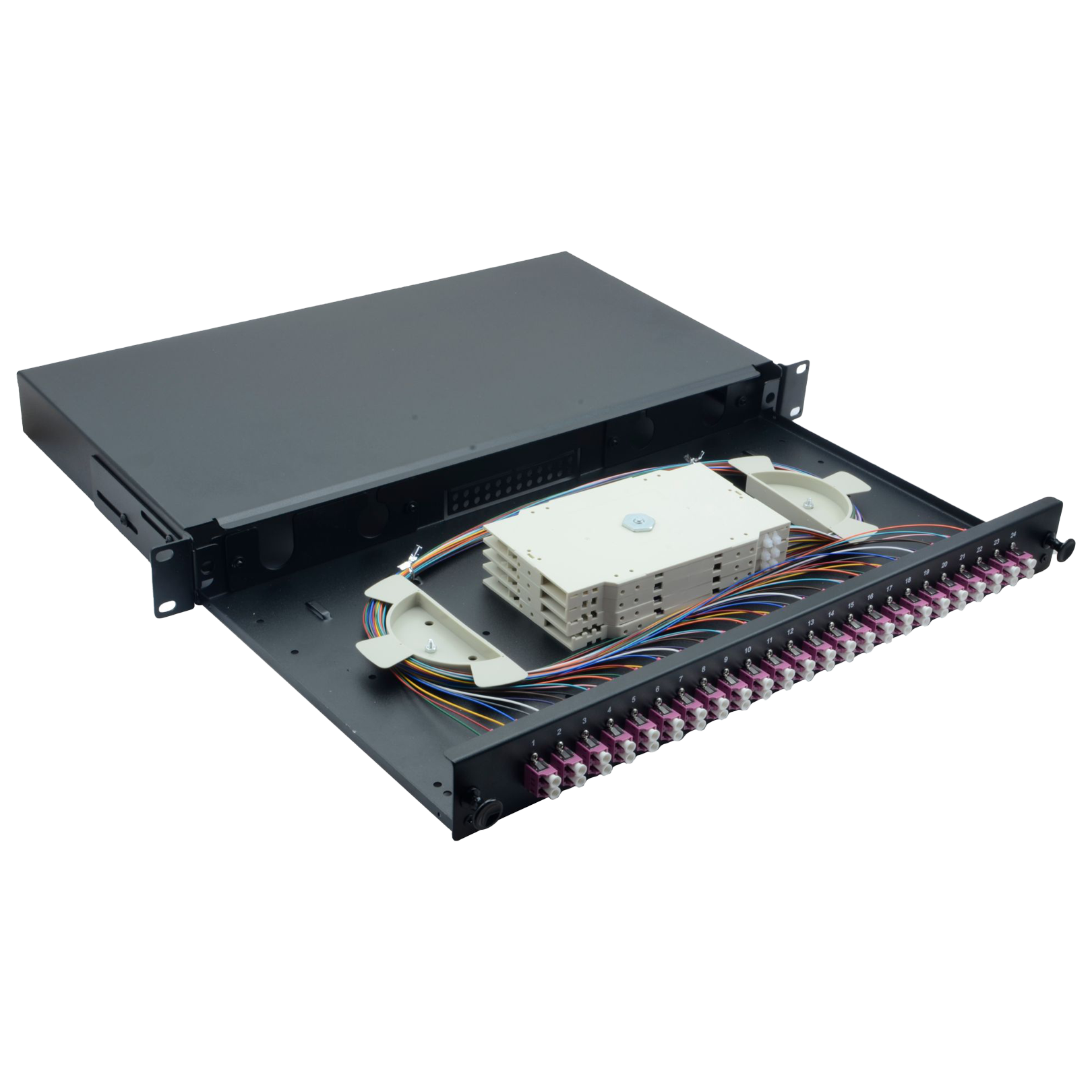

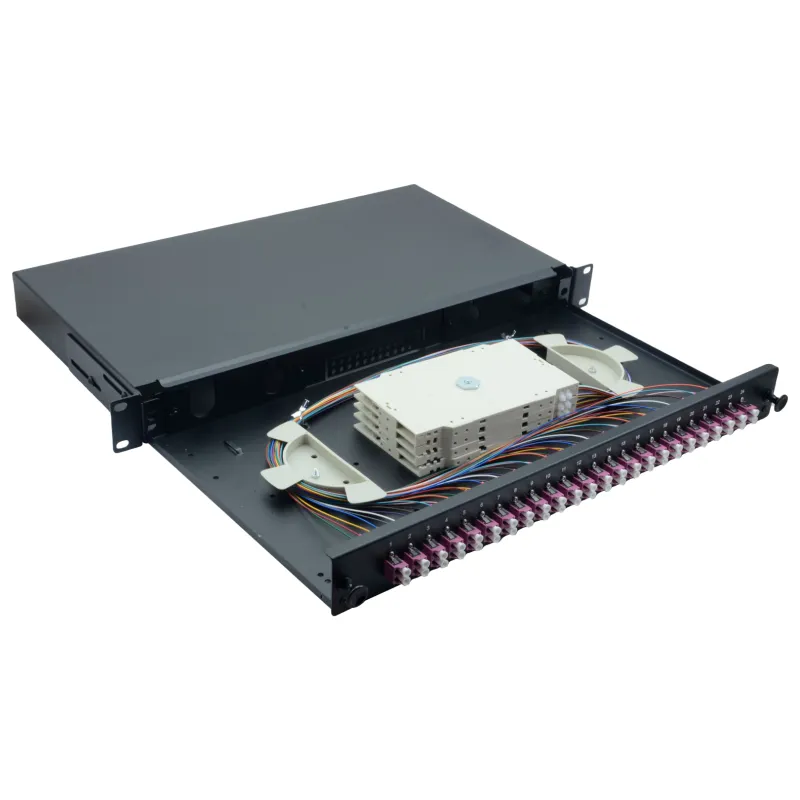

Das ausziehbare Gehäuse aus der helos-Serie besteht aus pulverbeschichtetem Stahlblech in mattem Schwarz (RAL 9005). Die vier Spleißkassetten und die Faserablage werden mit der Schublade nach vorne gezogen und sind ohne Ausbau zugänglich. Die wechselbare Frontplatte trägt die Kupplungen im SC-Simplex-Footprint, und die Kabel werden über zwei beiliegende PG13,5-Verschraubungen eingeführt. Die Pigtails sind in vier Sätzen zu je 12 Fasern nach DIN-Farbcode gekennzeichnet.

Eigenschaften im Überblick

• 24 LC/UPC-Duplex-Kupplungen (48 Fasern) vormontiert in der Frontplatte
• 48 Pigtails LC/UPC 50/125 µm OM4, farbcodiert und spleißfertig abgelegt
• Ausziehbares 19"-Gehäuse mit 1 HE
• Wechselbare Frontplatte im SC-Simplex-Footprint
• 4 Spleißkassetten mit je 24 Spleißplätzen und 2 Faserführungsspulen
• Pulverbeschichtetes Stahlblech in Schwarz (RAL 9005)
• Montagezubehör, Kabelverschraubungen und Kabelbinder im Lieferumfang

Technische Daten

• Bauform: 19", 1 HE, Auszug (Schubladenausführung)
• Breite inkl. Montagewinkel: 482,6 mm
• Höhe: 44 mm
• Material: Stahlblech, pulverbeschichtet (Frontplatte und Deckel 1,0 mm, Montagewinkel 1,5 mm)
• Farbe: Schwarz (RAL 9005)
• Kupplungen: 24 x LC/UPC Duplex, Multimode, erikaviolett, mit Flansch, keramische Hülse
• Einfügedämpfung Kupplung: ≤ 0,20 dB
• Pigtails: 48 x LC/UPC, 50/125 µm, OM4
• Pigtail-Aufbau: 0,9 mm Festader (Semi-Tight), LSZH, Länge 2 m
• Einfügedämpfung Pigtail: ≤ 0,3 dB (850 nm)
• Rückflussdämpfung Pigtail: > 30 dB
• Farbcode: DIN, 12 Farben (rot, grün, blau, gelb, weiß, grau, braun, violett, türkis, schwarz, orange, rosa)
• Spleißkassetten: 4 Stück, je 24 Spleißplätze, Crimp-Ausführung
• Betriebstemperatur Kupplung: -40 bis +80 °C
• Lagertemperatur Kupplung: -40 bis +85 °C
• Lieferumfang: Spleißbox, 4 x Schraube/Mutter M6 x 16 mm, 2 x Kabelverschraubung PG13,5, 6 x Kabelbinder 1,8 x 75 mm
• Konformität: RoHS 2011/65/EU und (EU) 2015/863, REACH 1907/2006/EG
