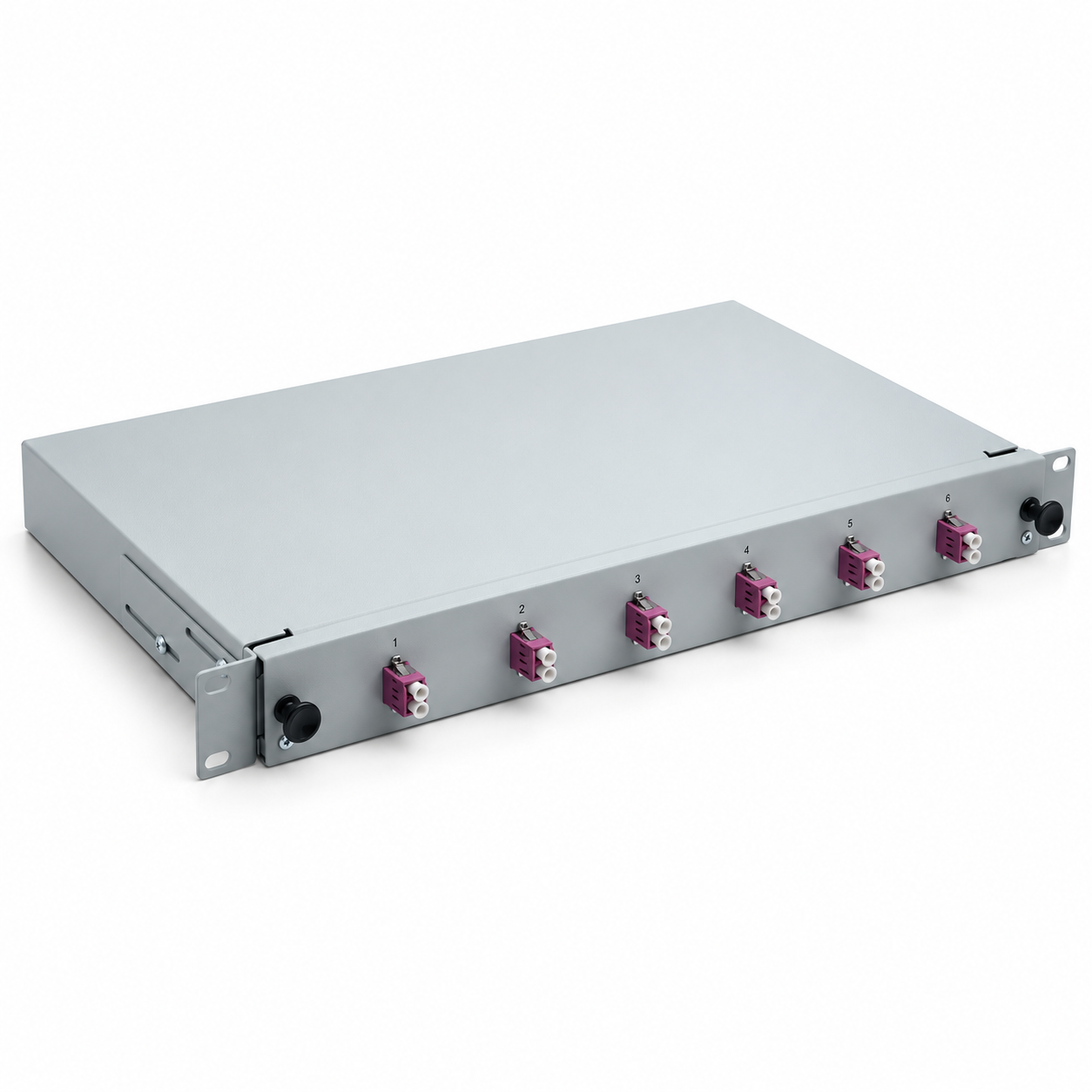

LWL Spleißbox 19" 6 Port – OM4 Multimode – LC/UPC Duplex – Grau

In vielen Bestandsgebäuden wird Glasfaser nachgerüstet, um eine weitere Etage, einen zweiten Serverraum oder das WLAN-Backbone schneller anzubinden, während die übrige Verkabelung in Kupfer bleibt. Für solche überschaubaren Multimode-Strecken ist diese Spleißbox mit 6 LC/UPC-Duplex-Kupplungen und 12 farbcodierten OM4-Pigtails ausgelegt. IT-Dienstleister und Systemhäuser setzen sie bei mittelständischen Unternehmen, Arztpraxen, Kanzleien und Verwaltungen ein, wo meist bereits lichtgraue Netzwerkschränke stehen.

6-Port-Spleißbox für OM4 Multimode mit LC/UPC in Lichtgrau

Das Gehäuse aus der helos-Serie besteht aus pulverbeschichtetem Stahlblech in mattem Lichtgrau (RAL 7035) und ist als Auszug gebaut. Spleißkassette und Faserablage werden nach vorne gezogen, ohne die Box aus dem Schrank zu nehmen. Die wechselbare Frontplatte trägt die Kupplungen im SC-Simplex-Footprint, Kabel werden über zwei beiliegende PG13,5-Verschraubungen eingeführt. Die 12 Pigtails mit 50/125-µm-Faser sind nach DIN-Farbcode gekennzeichnet.

Eigenschaften im Überblick

• 6 LC/UPC-Duplex-Kupplungen (12 Fasern) vormontiert in der Frontplatte
• 12 Pigtails LC/UPC 50/125 µm OM4, farbcodiert und spleißfertig abgelegt
• Ausziehbares 19"-Gehäuse mit 1 HE
• Wechselbare Frontplatte im SC-Simplex-Footprint
• 1 Spleißkassette und 2 Faserführungsspulen
• Pulverbeschichtetes Stahlblech in Lichtgrau (RAL 7035)
• Montagezubehör, Kabelverschraubungen und Kabelbinder im Lieferumfang

Technische Daten

• Bauform: 19", 1 HE, Auszug (Schubladenausführung)
• Breite inkl. Montagewinkel: 482,6 mm
• Höhe: 44 mm
• Material: Stahlblech, pulverbeschichtet (Frontplatte und Deckel 1,0 mm, Montagewinkel 1,5 mm)
• Farbe: Lichtgrau (RAL 7035)
• Kupplungen: 6 x LC/UPC Duplex, Multimode, erikaviolett, mit Flansch, keramische Hülse
• Einfügedämpfung Kupplung: ≤ 0,20 dB
• Pigtails: 12 x LC/UPC, 50/125 µm, OM4
• Pigtail-Aufbau: 0,9 mm Festader (Semi-Tight), LSZH, Länge 2 m
• Einfügedämpfung Pigtail: ≤ 0,3 dB (850 nm)
• Rückflussdämpfung Pigtail: ≥ 30 dB
• Farbcode: DIN, 12 Farben (rot, grün, blau, gelb, weiß, grau, braun, violett, türkis, schwarz, orange, rosa)
• Spleißkassette: 1 Stück
• Betriebstemperatur Kupplung: -40 bis +80 °C
• Lagertemperatur Kupplung: -40 bis +85 °C
• Lieferumfang: Spleißbox, 4 x Schraube/Mutter M6 x 16 mm, 2 x Kabelverschraubung PG13,5, 6 x Kabelbinder 1,8 x 75 mm
• Konformität: RoHS 2011/65/EU und (EU) 2015/863, REACH 1907/2006/EG
