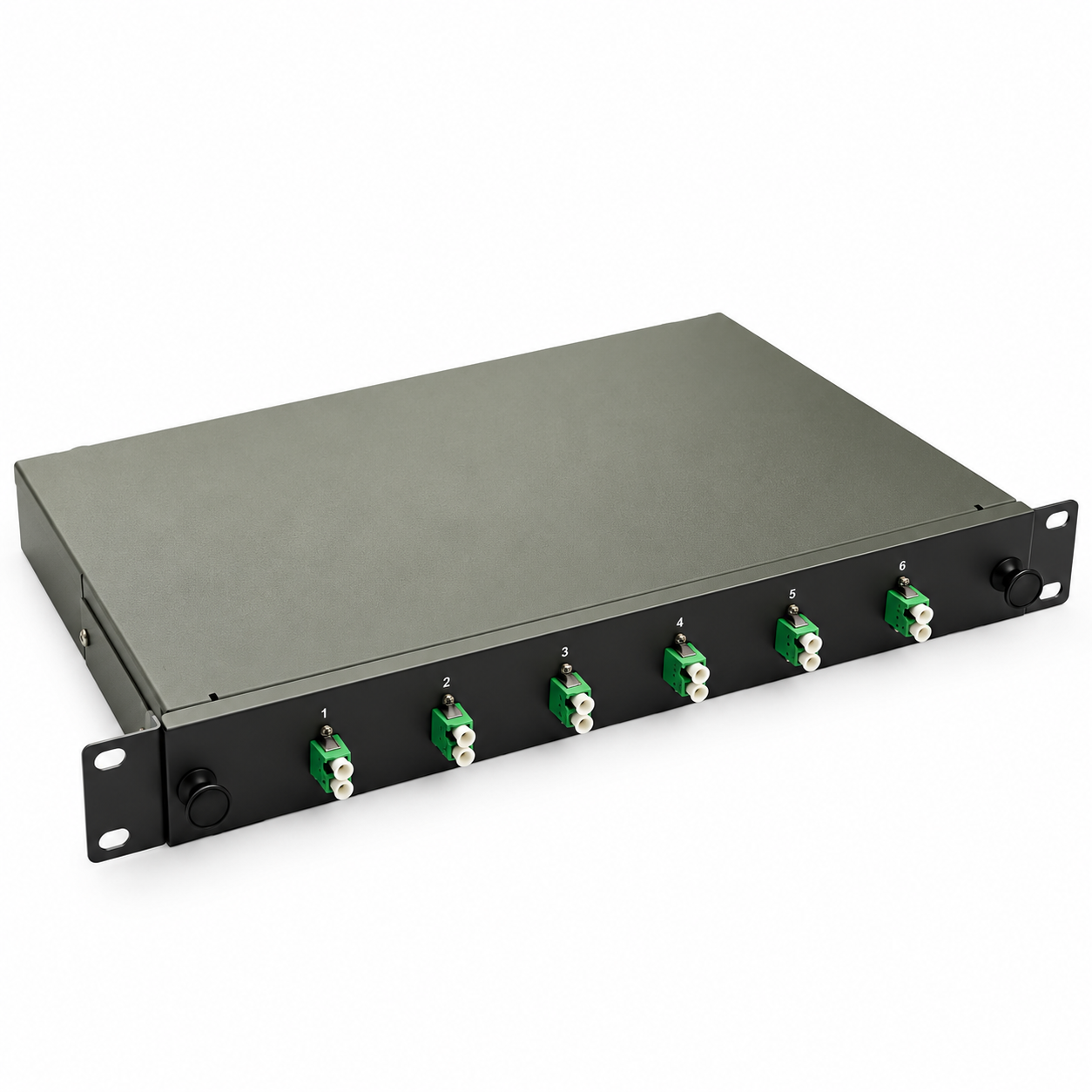

LWL Spleißbox 19" 6 Port – OS2 Singlemode – LC/APC Duplex – Schwarz

Mit sechs Duplex-Ports ist dies die kleinste Ausführung der Singlemode-Serie, gedacht für Strecken mit wenigen Fasern. Errichter von Video- und Sicherheitstechnik, Gebäudeautomation und Industrieanlagen setzen sie ein, wenn entfernte Hallen, Tore oder Außenkameras über Singlemode an einen zentralen Schrank angebunden werden. Auch im privaten 19"-Rack lässt sich ein Glasfaser-Hausanschluss damit sauber auflegen. Bestückt ist die Box mit 6 LC/APC-Duplex-Kupplungen und 12 farbcodierten OS2-Pigtails, das Gehäuse ist schwarz.

6-Port-Spleißbox für OS2 Singlemode mit LC/APC in Schwarz

Das Gehäuse aus der helos-Serie besteht aus pulverbeschichtetem Stahlblech in mattem Schwarz (RAL 9005) und ist als Auszug gebaut. Spleißkassette und Faserablage werden mit der Schublade nach vorne gezogen, die Box bleibt dabei im Schrank. Die wechselbare Frontplatte trägt die Kupplungen im SC-Simplex-Footprint, Kabel werden über zwei beiliegende PG13,5-Verschraubungen eingeführt. Die Pigtails mit biegeunempfindlicher G.657.A1-Faser sind nach DIN-Farbcode gekennzeichnet.

Eigenschaften im Überblick

• 6 LC/APC-Duplex-Kupplungen (12 Fasern) vormontiert in der Frontplatte
• 12 Pigtails LC/APC 9/125 µm OS2, farbcodiert und spleißfertig abgelegt
• Ausziehbares 19"-Gehäuse mit 1 HE
• Wechselbare Frontplatte im SC-Simplex-Footprint
• 1 Spleißkassette mit 24 Spleißplätzen und 2 Faserführungsspulen
• Pulverbeschichtetes Stahlblech in Schwarz (RAL 9005)
• Montagezubehör, Kabelverschraubungen und Kabelbinder im Lieferumfang

Technische Daten

• Bauform: 19", 1 HE, Auszug (Schubladenausführung)
• Breite inkl. Montagewinkel: 482,6 mm
• Höhe: 44 mm
• Material: Stahlblech, pulverbeschichtet (Frontplatte und Deckel 1,0 mm, Montagewinkel 1,5 mm)
• Farbe: Schwarz (RAL 9005)
• Kupplungen: 6 x LC/APC Duplex, Singlemode, grün, mit Flansch, keramische Hülse
• Einfügedämpfung Kupplung: ≤ 0,20 dB
• Pigtails: 12 x LC/APC, 9/125 µm, OS2, G.657.A1
• Pigtail-Aufbau: 0,9 mm Festader (Semi-Tight), LSZH, Länge 2 m
• Einfügedämpfung Pigtail: ≤ 0,3 dB (1310 nm)
• Rückflussdämpfung Pigtail: > 60 dB (APC)
• Farbcode: DIN, 12 Farben (rot, grün, blau, gelb, weiß, grau, braun, violett, türkis, schwarz, orange, rosa)
• Spleißkassette: 1 Stück, 24 Spleißplätze, Crimp-Ausführung
• Betriebstemperatur Kupplung: -40 bis +80 °C
• Lagertemperatur Kupplung: -40 bis +85 °C
• Lieferumfang: Spleißbox, 4 x Schraube/Mutter M6 x 16 mm, 2 x Kabelverschraubung PG13,5, 6 x Kabelbinder 1,8 x 75 mm
• Konformität: RoHS 2011/65/EU und (EU) 2015/863, REACH 1907/2006/EG
