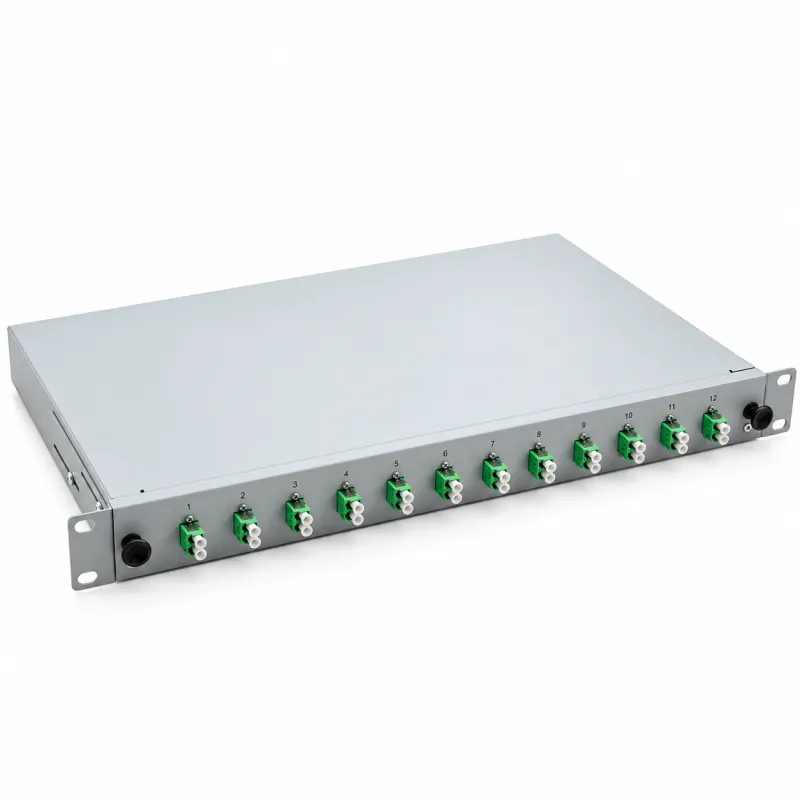

LWL Spleißbox 19" 12 Port – OS2 Singlemode – LC/APC Duplex – Grau

Ein Singlemode-Kabel mit 24 Fasern lässt sich mit dieser Spleißbox vollständig auf 12 LC/APC-Duplex-Ports abschließen. Kupplungen und 24 farbcodierte OS2-Pigtails sind bereits montiert. Typisch ist der Einsatz an Provider- und Carrier-Übergabepunkten, in der Campusverkabelung zwischen Gebäuden und in FTTH-Verteilern. Dort verlangen Systemintegratoren und Netzbetreiber den APC-Schrägschliff wegen der hohen Rückflussdämpfung. Das Gehäuse in Lichtgrau passt zu Netzwerkschränken im Standardfarbton RAL 7035.

12-Port-Spleißbox für OS2 Singlemode mit LC/APC in Lichtgrau

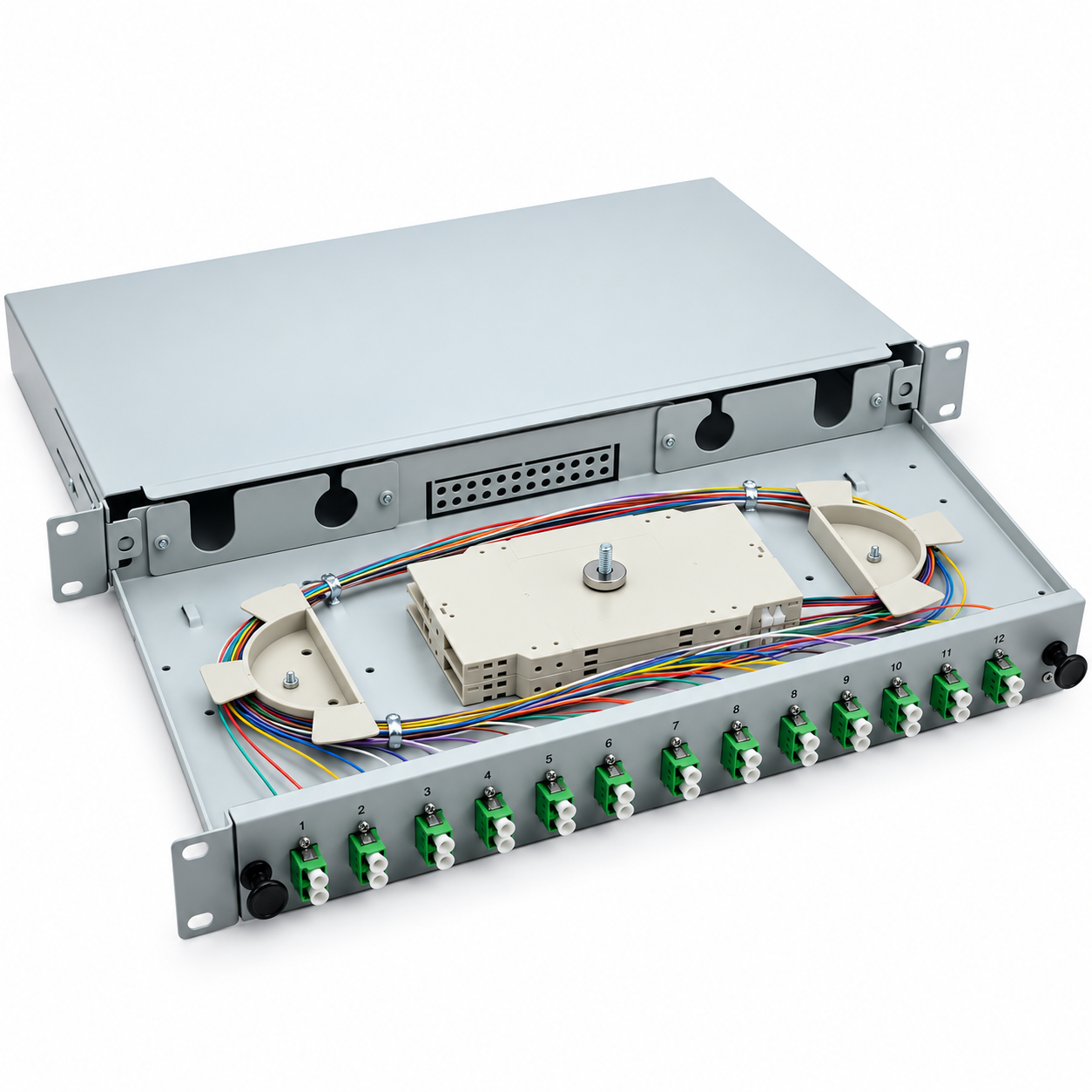

Das ausziehbare Gehäuse aus der helos-Serie besteht aus pulverbeschichtetem Stahlblech mit matter Oberfläche. Beim Spleißen und bei späteren Änderungen lässt es sich nach vorne aus dem Schrank ziehen. Die wechselbare Frontplatte trägt die Kupplungen im SC-Simplex-Footprint, zwei beiliegende PG13,5-Verschraubungen führen die Kabel ein. Die Pigtails mit biegeunempfindlicher G.657.A1-Faser sind nach DIN-Farbcode gekennzeichnet und auf zwei Spleißkassetten verteilt.

Eigenschaften im Überblick

• 12 LC/APC-Duplex-Kupplungen (24 Fasern) vormontiert in der Frontplatte
• 24 Pigtails LC/APC 9/125 µm OS2, farbcodiert und spleißfertig abgelegt
• Ausziehbares 19"-Gehäuse mit 1 HE
• Wechselbare Frontplatte im SC-Simplex-Footprint
• 2 Spleißkassetten mit je 24 Spleißplätzen und 2 Faserführungsspulen
• Pulverbeschichtetes Stahlblech in Lichtgrau (RAL 7035)
• Montagezubehör, Kabelverschraubungen und Kabelbinder im Lieferumfang

Technische Daten

• Bauform: 19", 1 HE, Auszug (Schubladenausführung)
• Breite inkl. Montagewinkel: 482,6 mm
• Höhe: 44 mm
• Material: Stahlblech, pulverbeschichtet (Frontplatte und Deckel 1,0 mm, Montagewinkel 1,5 mm)
• Farbe: Lichtgrau (RAL 7035)
• Kupplungen: 12 x LC/APC Duplex, Singlemode, grün, mit Flansch, keramische Hülse
• Einfügedämpfung Kupplung: ≤ 0,20 dB
• Pigtails: 24 x LC/APC, 9/125 µm, OS2, G.657.A1
• Pigtail-Aufbau: 0,9 mm Festader (Semi-Tight), LSZH, Länge 2 m
• Einfügedämpfung Pigtail: ≤ 0,3 dB (1310 nm)
• Rückflussdämpfung Pigtail: > 60 dB (APC)
• Farbcode: DIN, 12 Farben (rot, grün, blau, gelb, weiß, grau, braun, violett, türkis, schwarz, orange, rosa)
• Spleißkassetten: 2 Stück, je 24 Spleißplätze, Crimp-Ausführung
• Betriebstemperatur Kupplung: -40 bis +80 °C
• Lagertemperatur Kupplung: -40 bis +85 °C
• Lieferumfang: Spleißbox, 4 x Schraube/Mutter M6 x 16 mm, 2 x Kabelverschraubung PG13,5, 6 x Kabelbinder 1,8 x 75 mm
• Konformität: RoHS 2011/65/EU und (EU) 2015/863, REACH 1907/2006/EG
