LWL Spleißbox 19" 24 Port – OS2 Singlemode – LC/APC Duplex – Schwarz

Für Singlemode-Strecken, die im 19"-Schrank auf LC/APC enden sollen, bringt diese Spleißbox die passive Seite komplett mit. 24 LC/APC-Duplex-Kupplungen sind in der Frontplatte montiert, und 48 farbcodierte OS2-Pigtails liegen spleißfertig in den Kassetten. Eingesetzt wird der LWL-Verteiler typischerweise in Rechenzentren, in der Campus- und Gebäudeverkabelung sowie an FTTH- und PON-Übergabepunkten. Dort spleißen LWL-Installateure und Systemintegratoren das ankommende Kabel nur noch an die vorbereiteten Pigtails an. Der APC-Schrägschliff ist überall dort Standard, wo eine hohe Rückflussdämpfung gefordert ist.

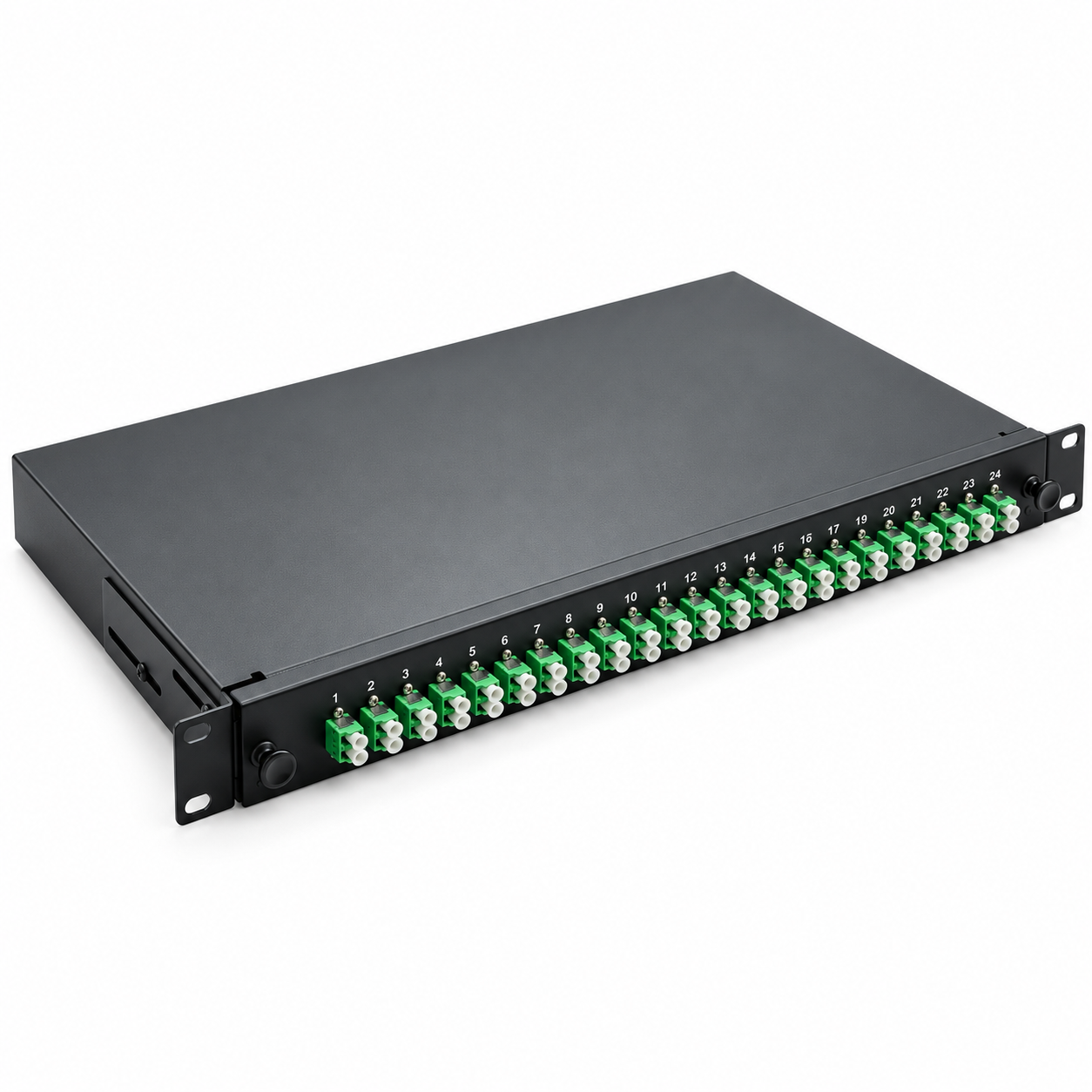

24-Port-Glasfaser-Patchpanel mit LC/APC-Kupplungen für OS2 Singlemode

Das Gehäuse aus der helos-Serie besteht aus pulverbeschichtetem Stahlblech in Schwarz (RAL 9005) und ist als Auszug ausgeführt. So bleiben Spleißkassetten und Faserablage auch im eingebauten Zustand erreichbar. Die Frontplatte ist wechselbar und nimmt die LC-Duplex-Kupplungen im SC-Simplex-Footprint auf. Die Kabeleinführung erfolgt über zwei beiliegende PG13,5-Kabelverschraubungen. Die Pigtails mit biegeunempfindlicher Faser nach G.657.A1 sind nach DIN-Farbcode gekennzeichnet, was die Zuordnung beim Spleißen und die spätere Dokumentation vereinfacht.

Eigenschaften im Überblick

• 24 LC/APC-Duplex-Kupplungen (48 Fasern) vormontiert in der Frontplatte
• 48 Pigtails LC/APC 9/125 µm OS2, farbcodiert und spleißfertig abgelegt
• Ausziehbares 19"-Gehäuse mit 1 HE für den Zugriff im eingebauten Zustand
• Wechselbare Frontplatte im SC-Simplex-Footprint
• 4 Spleißkassetten mit je 24 Spleißplätzen und 2 Faserführungsspulen
• Pulverbeschichtetes Stahlblech in Schwarz (RAL 9005)
• Montagezubehör, Kabelverschraubungen und Kabelbinder im Lieferumfang

Technische Daten

• Bauform: 19", 1 HE, Auszug (Schubladenausführung)
• Breite inkl. Montagewinkel: 482,6 mm
• Höhe: 44 mm
• Material: Stahlblech, pulverbeschichtet (Frontplatte und Deckel 1,0 mm, Montagewinkel 1,5 mm)
• Farbe: Schwarz (RAL 9005)
• Kupplungen: 24 x LC/APC Duplex, grün, mit Flansch, keramische Hülse
• Einfügedämpfung Kupplung: ≤ 0,20 dB
• Pigtails: 48 x LC/APC, 9/125 µm, OS2, G.657.A1
• Pigtail-Aufbau: 0,9 mm Festader (Semi-Tight), LSZH, Länge 2 m
• Einfügedämpfung Pigtail: ≤ 0,3 dB (1310 nm)
• Rückflussdämpfung Pigtail: > 60 dB (APC)
• Farbcode: DIN, 12 Farben (rot, grün, blau, gelb, weiß, grau, braun, violett, türkis, schwarz, orange, rosa)
• Spleißkassetten: 4 Stück, je 24 Spleißplätze
• Betriebstemperatur Kupplung: -40 bis +80 °C
• Lagertemperatur Kupplung: -40 bis +85 °C
• Lieferumfang: Spleißbox, 4 x Schraube/Mutter M6 x 16 mm, 2 x Kabelverschraubung PG13,5, 6 x Kabelbinder 1,8 x 75 mm
• Konformität: RoHS 2011/65/EU und (EU) 2015/863, REACH 1907/2006/EG
