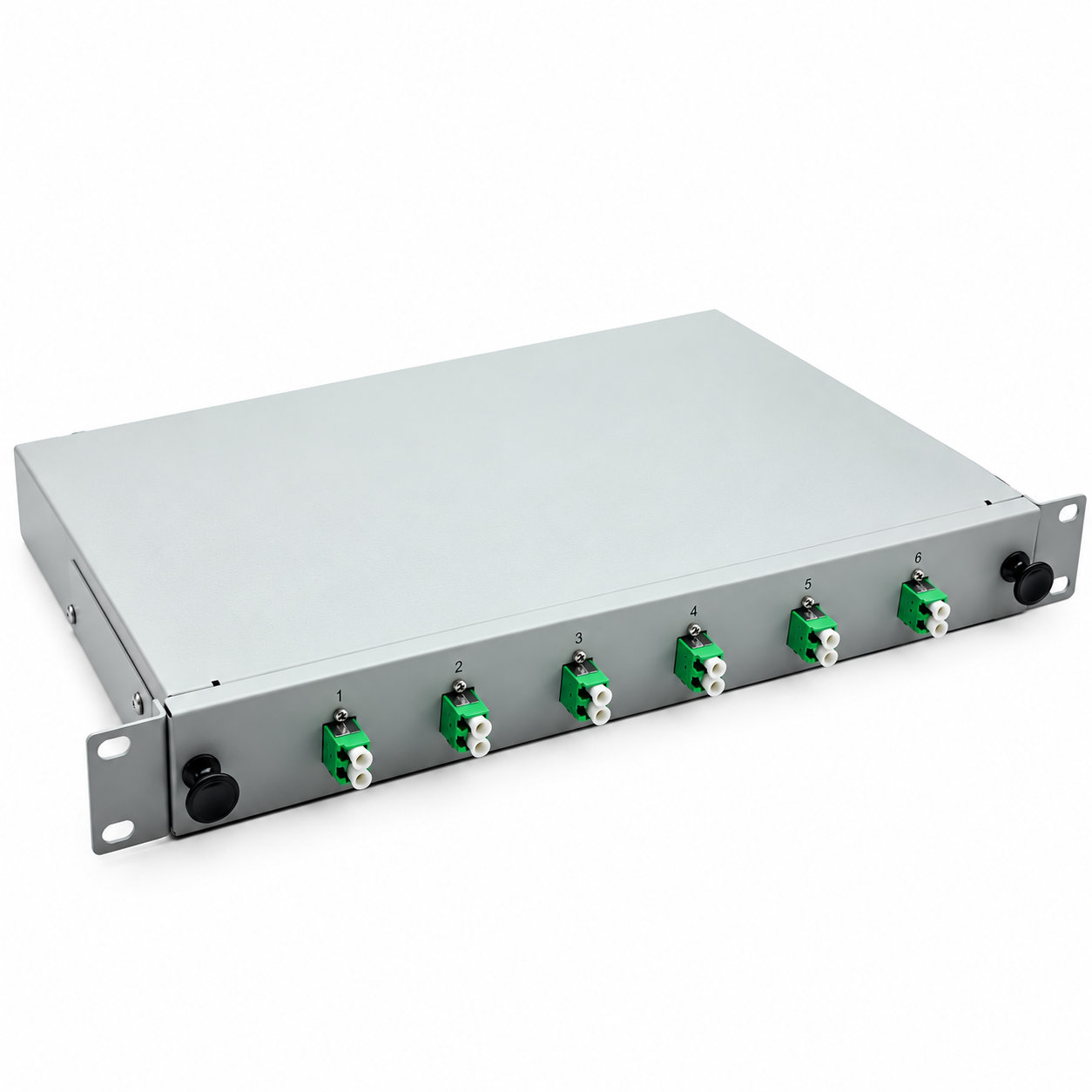

LWL Spleißbox 19" 6 Port – OS2 Singlemode – LC/APC Duplex – Grau

Am Übergabepunkt eines Glasfaseranschlusses oder bei der Anbindung eines Nebengebäudes kommen oft nur wenige Singlemode-Fasern an. Für diesen Fall ist die Spleißbox mit 6 LC/APC-Duplex-Kupplungen und 12 farbcodierten OS2-Pigtails bestückt. Sie wird von Netzbetreibern, Elektroinstallateuren und Systemintegratoren in Gewerbeobjekten, Mehrfamilienhäusern und kleineren Außenstandorten eingesetzt, wo eine 19"-Lösung im Netzwerkschrank gewünscht ist und eine größere Box nur Platz verschenken würde.

6-Port-Spleißbox für OS2 Singlemode mit LC/APC in Lichtgrau

Das Gehäuse aus der helos-Serie besteht aus pulverbeschichtetem Stahlblech in mattem Lichtgrau (RAL 7035) und ist als Auszug gebaut. Spleißkassette und Faserablage lassen sich damit nach vorne herausziehen, ohne die Box aus dem Schrank zu nehmen. Die wechselbare Frontplatte trägt die Kupplungen im SC-Simplex-Footprint, und die Kabel werden über zwei beiliegende PG13,5-Verschraubungen eingeführt. Die Pigtails mit biegeunempfindlicher G.657.A1-Faser sind nach DIN-Farbcode gekennzeichnet.

Eigenschaften im Überblick

• 6 LC/APC-Duplex-Kupplungen (12 Fasern) vormontiert in der Frontplatte
• 12 Pigtails LC/APC 9/125 µm OS2, farbcodiert und spleißfertig abgelegt
• Ausziehbares 19"-Gehäuse mit 1 HE
• Wechselbare Frontplatte im SC-Simplex-Footprint
• 1 Spleißkassette mit 24 Spleißplätzen und 2 Faserführungsspulen
• Pulverbeschichtetes Stahlblech in Lichtgrau (RAL 7035)
• Montagezubehör, Kabelverschraubungen und Kabelbinder im Lieferumfang

Technische Daten

• Bauform: 19", 1 HE, Auszug (Schubladenausführung)
• Breite inkl. Montagewinkel: 482,6 mm
• Höhe: 44 mm
• Material: Stahlblech, pulverbeschichtet (Frontplatte und Deckel 1,0 mm, Montagewinkel 1,5 mm)
• Farbe: Lichtgrau (RAL 7035)
• Kupplungen: 6 x LC/APC Duplex, Singlemode, grün, mit Flansch, keramische Hülse
• Einfügedämpfung Kupplung: ≤ 0,20 dB
• Pigtails: 12 x LC/APC, 9/125 µm, OS2, G.657.A1
• Pigtail-Aufbau: 0,9 mm Festader (Semi-Tight), LSZH, Länge 2 m
• Einfügedämpfung Pigtail: ≤ 0,3 dB (1310 nm)
• Rückflussdämpfung Pigtail: > 60 dB (APC)
• Farbcode: DIN, 12 Farben (rot, grün, blau, gelb, weiß, grau, braun, violett, türkis, schwarz, orange, rosa)
• Spleißkassette: 1 Stück, 24 Spleißplätze, Crimp-Ausführung
• Betriebstemperatur Kupplung: -40 bis +80 °C
• Lagertemperatur Kupplung: -40 bis +85 °C
• Lieferumfang: Spleißbox, 4 x Schraube/Mutter M6 x 16 mm, 2 x Kabelverschraubung PG13,5, 6 x Kabelbinder 1,8 x 75 mm
• Konformität: RoHS 2011/65/EU und (EU) 2015/863, REACH 1907/2006/EG
