LWL Spleißbox 19" 24 Port – OS2 Singlemode – LC/APC Duplex – Grau

Beim Glasfaserausbau größerer Wohnanlagen und Gewerbeimmobilien wird das Singlemode-Netz meist von einem zentralen Technikraum aus auf Treppenhäuser oder Mieteinheiten verteilt. Für diesen Verteilpunkt bietet die Spleißbox 24 LC/APC-Duplex-Kupplungen und 48 farbcodierte OS2-Pigtails auf einer Höheneinheit. Netzbetreiber, Wohnungsunternehmen und die beauftragten Elektro- und LWL-Installateure legen damit ein 48-faseriges Kabel vollständig auf. Der APC-Schliff entspricht dem, was im FTTB- und FTTH-Bereich üblich ist.

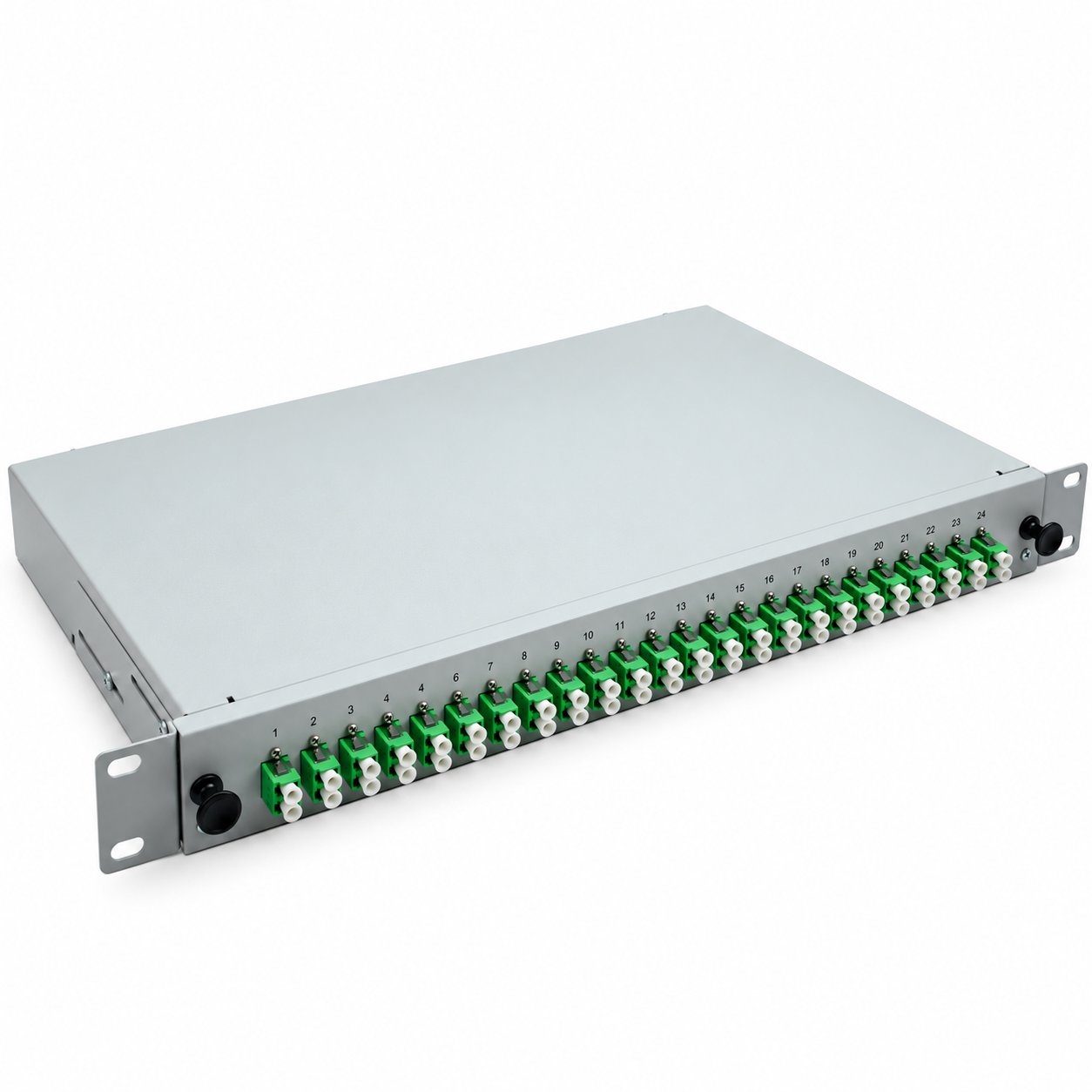

24-Port-Spleißbox für OS2 Singlemode mit LC/APC in Lichtgrau

Das ausziehbare Gehäuse aus der helos-Serie besteht aus pulverbeschichtetem Stahlblech in mattem Lichtgrau (RAL 7035), passend zu Netzwerkschränken im Standardfarbton. Die vier Spleißkassetten und die Faserablage werden mit der Schublade nach vorne gezogen und sind ohne Ausbau zugänglich. Die wechselbare Frontplatte trägt die Kupplungen im SC-Simplex-Footprint, und die Kabel werden über zwei beiliegende PG13,5-Verschraubungen eingeführt. Die Pigtails mit biegeunempfindlicher G.657.A1-Faser sind in vier Sätzen zu je 12 Fasern nach DIN-Farbcode gekennzeichnet.

Eigenschaften im Überblick

• 24 LC/APC-Duplex-Kupplungen (48 Fasern) vormontiert in der Frontplatte
• 48 Pigtails LC/APC 9/125 µm OS2, farbcodiert und spleißfertig abgelegt
• Ausziehbares 19"-Gehäuse mit 1 HE
• Wechselbare Frontplatte im SC-Simplex-Footprint
• 4 Spleißkassetten mit je 24 Spleißplätzen und 2 Faserführungsspulen
• Pulverbeschichtetes Stahlblech in Lichtgrau (RAL 7035)
• Montagezubehör, Kabelverschraubungen und Kabelbinder im Lieferumfang

Technische Daten

• Bauform: 19", 1 HE, Auszug (Schubladenausführung)
• Breite inkl. Montagewinkel: 482,6 mm
• Höhe: 44 mm
• Material: Stahlblech, pulverbeschichtet (Frontplatte und Deckel 1,0 mm, Montagewinkel 1,5 mm)
• Farbe: Lichtgrau (RAL 7035)
• Kupplungen: 24 x LC/APC Duplex, Singlemode, grün, mit Flansch, keramische Hülse
• Einfügedämpfung Kupplung: ≤ 0,20 dB
• Pigtails: 48 x LC/APC, 9/125 µm, OS2, G.657.A1
• Pigtail-Aufbau: 0,9 mm Festader (Semi-Tight), LSZH, Länge 2 m
• Einfügedämpfung Pigtail: ≤ 0,3 dB (1310 nm)
• Rückflussdämpfung Pigtail: > 60 dB (APC)
• Farbcode: DIN, 12 Farben (rot, grün, blau, gelb, weiß, grau, braun, violett, türkis, schwarz, orange, rosa)
• Spleißkassetten: 4 Stück, je 24 Spleißplätze, Crimp-Ausführung
• Betriebstemperatur Kupplung: -40 bis +80 °C
• Lagertemperatur Kupplung: -40 bis +85 °C
• Lieferumfang: Spleißbox, 4 x Schraube/Mutter M6 x 16 mm, 2 x Kabelverschraubung PG13,5, 6 x Kabelbinder 1,8 x 75 mm
• Konformität: RoHS 2011/65/EU und (EU) 2015/863, REACH 1907/2006/EG
