RJ45 Netzwerkdose Cat 6A für Hutschiene, geschirmt, IDC-Anschluss, 1 TE

Endet das Verlegekabel im Stromverteiler, etwa am Übergabepunkt für Router, Glasfasermodem oder KNX-IP-Schnittstelle, wird es dort direkt auf eine Netzwerkdose für die Hutschiene aufgelegt. Diese Cat-6A-Dose bringt den RJ45-Anschluss auf die TH35-Tragschiene – im Gewerbeobjekt ebenso wie im Verteiler eines Einfamilienhauses.

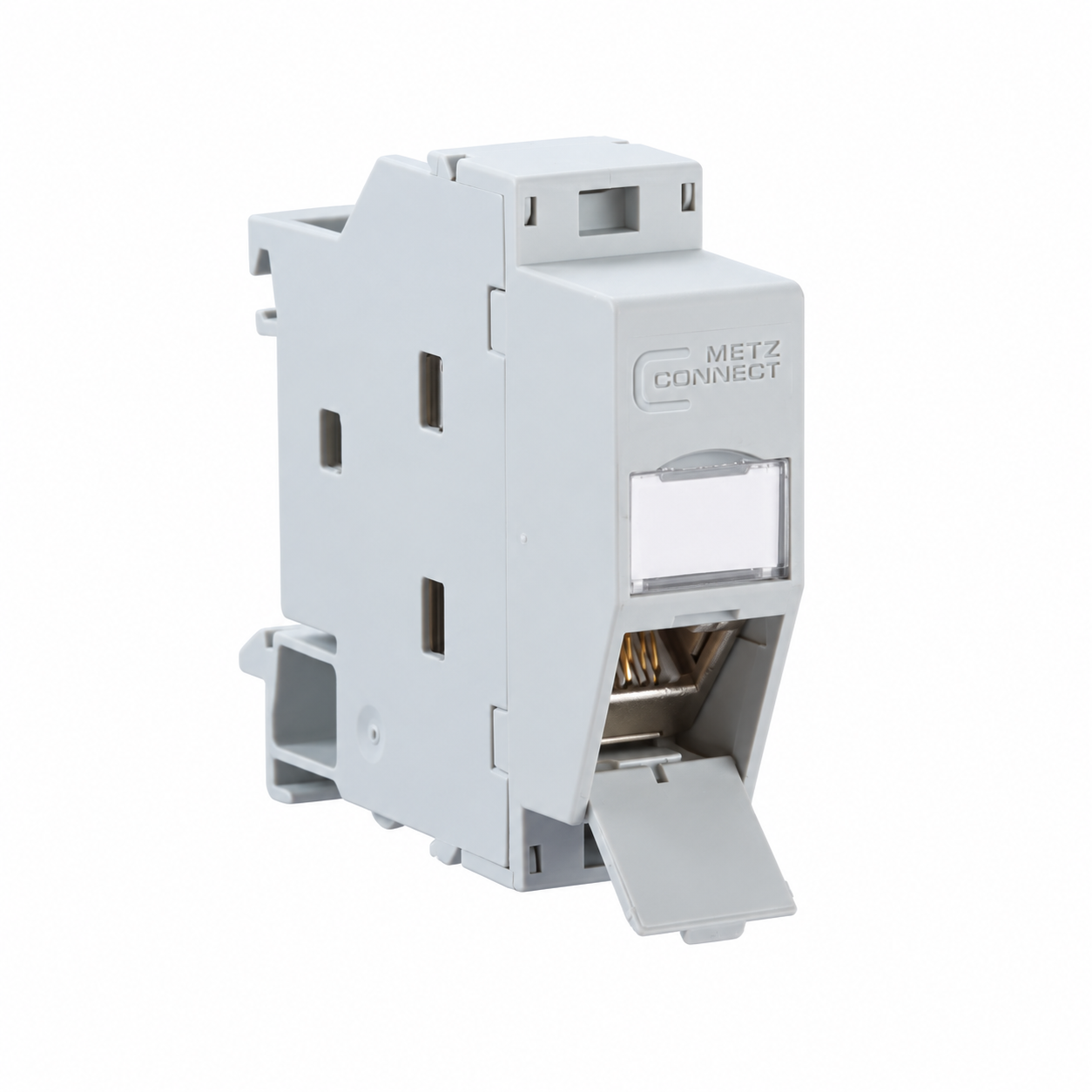

Cat-6A-Netzwerkdose mit IDC-Anschluss für das Verlegekabel

Die REGplus Anschlusseinheit von METZ CONNECT ist mit einem geschirmten E-DAT modul bestückt. Das Verlegekabel wird von oben im 45°-Winkel zugeführt und an 8fach-IDC-Schneidklemmen aufgelegt, die Adernpaare werden dafür in ein Ladestück eingelegt. Die Belegung ist nach T568A und T568B gekennzeichnet. Angeschlossen werden können 2- bis 4-paarige Datenleitungen mit Massivleitern AWG 26/1 bis 22/1 und Litzenleiter AWG 26/7 bis 22/7 bei einem Kabelmanteldurchmesser von 5,5 bis 10 mm. Die RJ45-Buchse ist 45° nach unten geneigt. Das Modul ist nach Cat.6A komponentengeprüft, GHMT-zertifiziert und erfüllt Klasse EA bis 500 MHz, geeignet für 10-Gigabit-Ethernet, PoE bis 4PPoE und HDBaseT. Mit 1 TE Baubreite passen bis zu 12 Einheiten in einen Standard-Elektroverteiler. Beim Einbau als Gerät der Schutzklasse I erfolgt der Potentialausgleich über ein integriertes Potentialausgleichselement direkt über die Tragschiene. In schutzisolierten Verteilern bleibt nach dessen Entfernen die Schutzklasse II erhalten, eine Abdeckung schützt vor direkter Berührung.

Eigenschaften im Überblick

• Cat-6A-Netzwerkdose für TH35-Tragschiene, geschirmt
• Auflegen des Verlegekabels an 8fach-IDC-Schneidklemmen
• Für Massiv- und Litzenleiter AWG 26 bis 22
• Cat.6A komponentengeprüft, GHMT-zertifiziert, Klasse EA bis 500 MHz
• 10-Gigabit-Ethernet, PoE bis 4PPoE (IEEE 802.3bt), HDBaseT
• Kabelzugang 45° von oben, Steckrichtung 45° nach unten
• Baubreite 1 TE, bis zu 12 Einheiten pro Standard-Elektroverteiler
• Integrierte Staubschutzklappe und Sichtfenster mit Beschriftungseinlage

Technische Daten

• Bauart: Anschlusseinheit für Tragschiene, bestückt mit E-DAT modul RJ45
• Montage: Tragschiene TH35 nach DIN EN 60715
• Anschlüsse: 1 x RJ45-Buchse 8P/8C, 8fach-IDC-Anschluss
• Kategorie: Cat 6A (ISO und TIA)
• Übertragungsklasse: EA nach ISO/IEC 11801 Ed.2.2, DIN EN 50173-1
• Getestet: Link bis 500 MHz
• Zertifizierung: GHMT Type Approval Komponente
• Datenrate: bis 10 Gbit/s (IEEE 802.3an)
• Remote Powering: PoE (IEEE 802.3af), PoE plus (IEEE 802.3at), UPoE, 4PPoE (IEEE 802.3bt)
• HDBaseT: ja
• Belegung: T568A oder T568B
• Leiter massiv: AWG 26/1 bis 22/1 (0,409 bis 0,643 mm)
• Leiter Litze: AWG 26/7 bis 22/7 (0,483 bis 0,762 mm)
• Kabelmanteldurchmesser: 5,5 bis 10 mm
• Kabelzugang: 45° von oben
• Steckrichtung: 45° nach unten geneigt
• Schirmung: geschirmt
• Strombelastbarkeit: max. 1 A
• Kontaktwiderstand: max. 20 mΩ
• Isolationswiderstand: min. 500 MΩ
• Spannungsfestigkeit Leiter-Leiter: min. 1000 V DC
• Kontakte: Zinnbronze, Oberfläche Nickel-Gold
• Material: Modulgehäuse Zinkdruckguss, Abdeckung und Unterteil PA66, Sichtfenster und Staubschutz ABS
• Schutzart: IP20
• Betriebstemperatur: -40 bis +70 °C
• Baubreite: 1 TE
• Abmessungen (L x B x H): 60 x 17,5 x 60 mm
• Farbe: Lichtgrau
• Normen: DIN EN 60603-7-51, DIN EN 61000-6-2, ANSI/TIA-568
