RJ45 Stecker Cat 6 Klasse EA – feldkonfektionierbar – geschirmt – Industrieausführung

Industrielle Netzwerke stellen andere Anforderungen an einen Stecker als die Büroverkabelung: weiter Temperaturbereich, Vibration und eine sichere Schirmanbindung. Dieser feldkonfektionierbare RJ45 Stecker ist dafür ausgelegt und kommt etwa bei Maschinenbauern, Schaltschrankbauern und Elektroinstallateuren in Industrial-Ethernet- und Profinet-Anwendungen zum Einsatz, eignet sich aber ebenso für Büroumgebungen.

Industrie-Feldstecker Cat 6 mit Klasse EA bis 10 Gbit/s

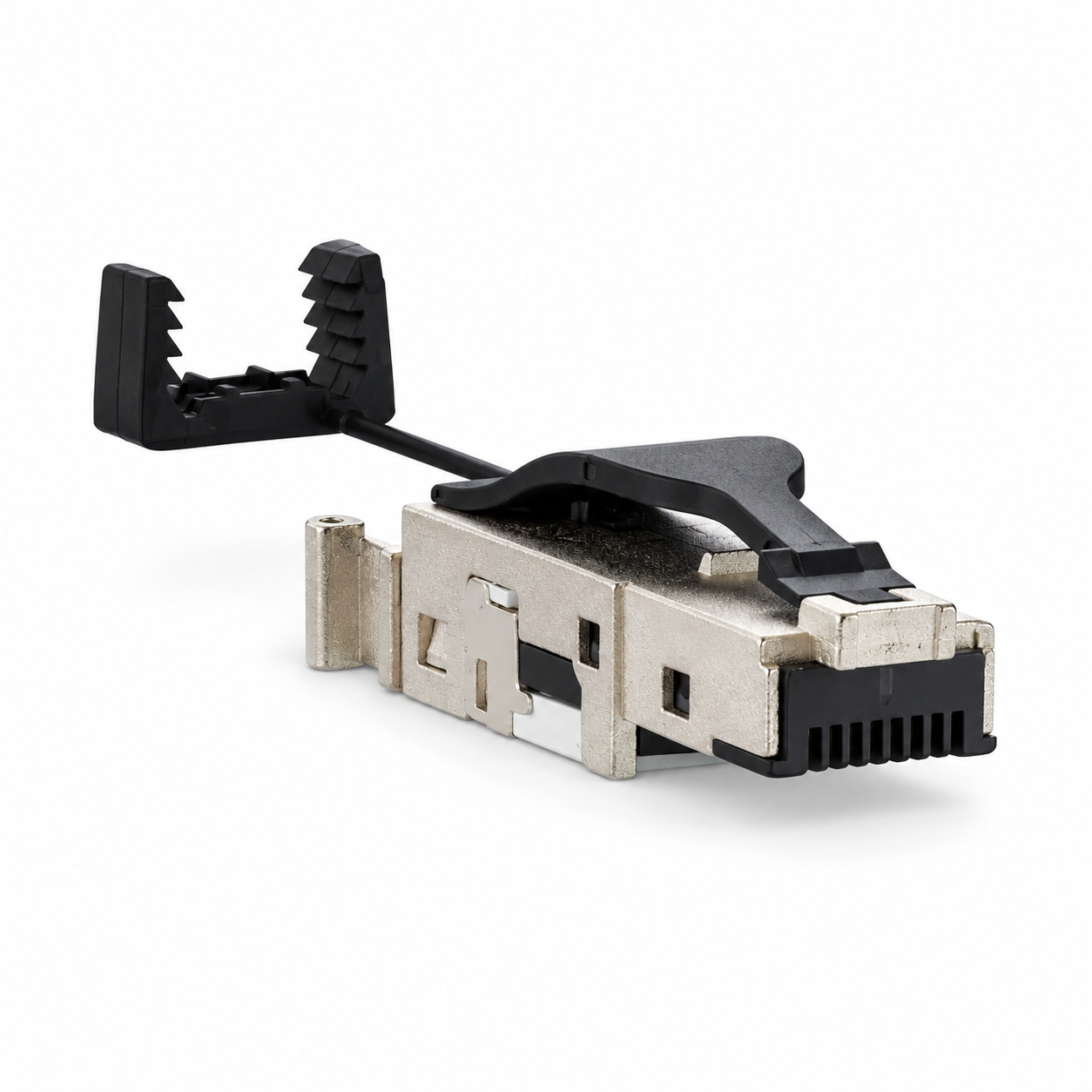

Der E-DAT Industry RJ45 field plug von METZ CONNECT ist als Cat 6 Bauteil ausgeführt, laut Hersteller wird die Klasse EA nach ISO/IEC 11801 eingehalten, ausgelegt für 10GBASE-T nach IEEE 802.3an. Die Adern werden ohne Spezialwerkzeug über Schneidklemmkontakte im Ladestück angeschlossen, das Kabel wird dabei mechanisch am Ladestück festgelegt. Nach der Konfektion lässt sich eine Zugentlastung aufschnappen, die zugleich zur Farbkennzeichnung dient. Das zweiteilige Gehäuse aus Zinkdruckguss ist industrietauglich, der Verriegelungshaken geschützt, die Kontakte sind vergoldet. Der Stecker arbeitet von -40 bis +70 °C und kann als Prüfstecker an IP67-geschützten METZ-Buchsen der Varianten 1, 4, 5, 6 und 14 eingesetzt werden.

Eigenschaften im Überblick

• Cat 6 Bauteil, Einhaltung der Klasse EA, bis 10 Gbit/s
• Feldkonfektionierbar ohne Spezialwerkzeug, Schneidklemmanschluss
• Für Litze AWG 26/7 bis 22/7 und Volldraht AWG 26/1 bis 22/1
• Kabelmanteldurchmesser 5,5 bis 8,5 mm
• Industrietaugliches Gehäuse aus Zinkdruckguss, geschirmt, multiportfähig
• Betriebstemperatur -40 bis +70 °C
• Profinet, PoE, PoE+, UPoE, 4PPoE und HDBaseT geeignet
• Zugentlastung mit Farbkennzeichnung

Technische Daten

• Kategorie: Cat 6 (ISO und TIA), Klasse EA (ISO/IEC 11801)
• Übertragung: bis 10 Gbit/s, 10GBASE-T (IEEE 802.3an)
• Anschlusstechnik: Schneidklemmkontakte (IDC), Zinnbronze verzinnt
• Kontakte RJ45: Zinnbronze, Nickel-Gold
• Volldraht: AWG 26/1 bis 22/1 (Leiterdurchmesser 0,409 bis 0,643 mm)
• Litze: AWG 26/7 bis 22/7 (Leiterdurchmesser 0,483 bis 0,762 mm)
• Aderdurchmesser mit Isolation: bis 1,6 mm
• Kabelmanteldurchmesser: 5,5 bis 8,5 mm
• Kabelabgang: 180° (gerade)
• Schirmanschluss: flexible Kontaktfeder
• Gehäuse: Zinkdruckguss, Oberfläche Kupfer-Nickel, 2-teilig
• Farbe: schwarz
• Remote Powering: PoE (802.3af), PoE+ (802.3at), UPoE, 4PPoE (802.3bt)
• HDBaseT, Profinet: geeignet
• Betriebstemperatur: -40 bis +70 °C
• Schwingen / Schocken: 50 m/s² / 250 m/s²
• Schutzart: IP20
• Steckzyklen: mindestens 750
• Wiederanschließbar: ja, bei gleichem oder größerem Querschnitt
• Abmessungen (L × B × H): 51,3 × 12,9 × 14,7 mm
• Normen: ISO/IEC 11801 Ed.2.2, DIN EN 50173-1/-2/-3/-4, ISO/IEC 24702, IEC 60603-7-51, ANSI/TIA-568-C, UL 1863
• Zulassung: UL listed (E178484)
