RJ45 Stecker Cat 6A – feldkonfektionierbar – vollgeschirmt – Kabel 5,5 bis 10,5 mm

An Access Points, PTZ-Kameras oder PoE-Beleuchtung fließt über den Stecker nicht nur das Datensignal, sondern auch nennenswerte Leistung. Dieser vollgeschirmte Cat 6A Feldstecker ist für Remote Powering bis 4PPoE ausgelegt und erfüllt die Prüfnormen für das Stecken und Ziehen unter elektrischer Last. Er eignet sich etwa für Elektroinstallateure, Systemhäuser und Integratoren in der strukturierten Gebäudeverkabelung und in Profinet-Anwendungen.

Cat 6A Feldstecker für Kabel von 5,5 bis 10,5 mm und -40 bis +85 °C

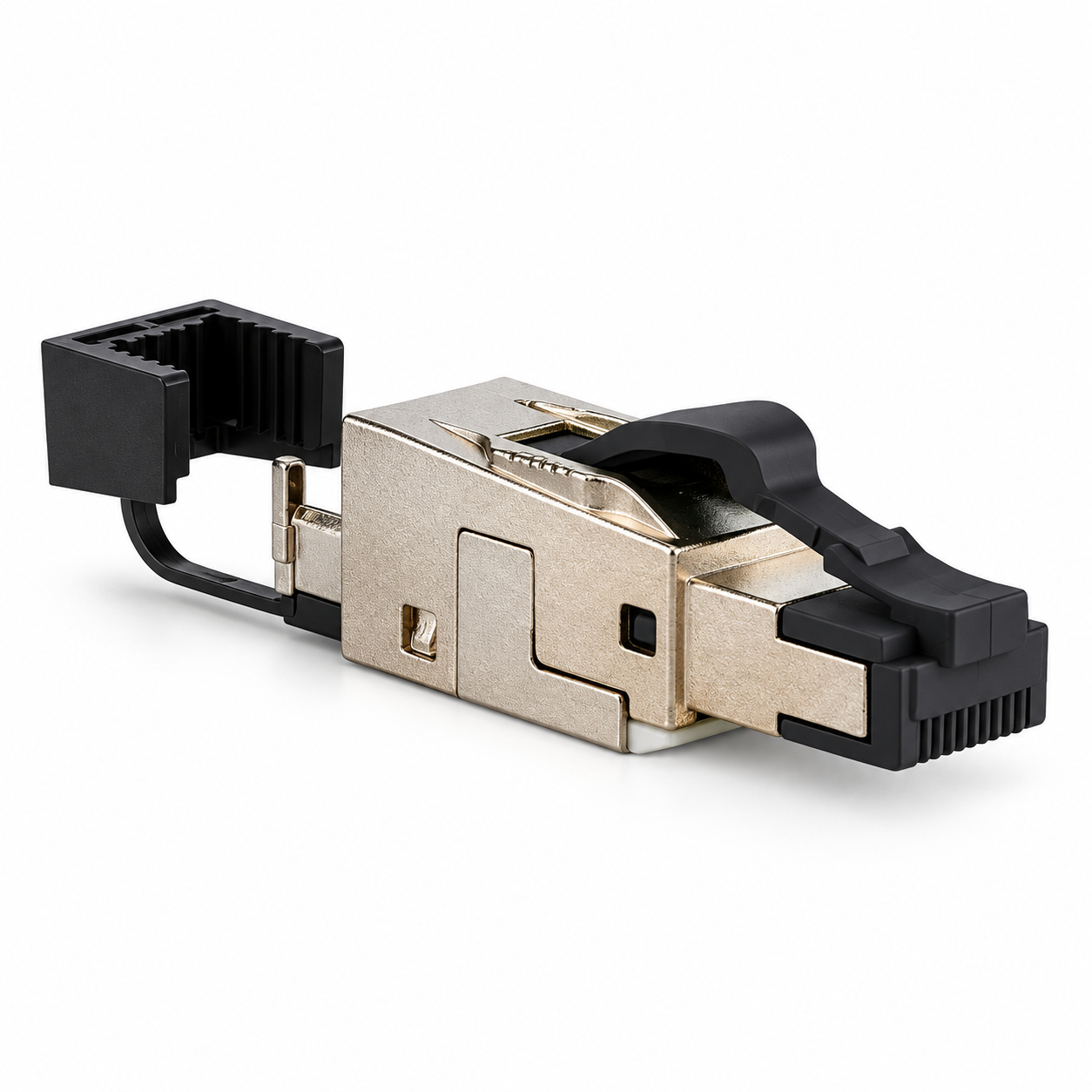

Der C6A RJ45 field plug pro von METZ CONNECT erfüllt Cat 6A nach ISO/IEC 11801 Ed.2.2 und die Klasse EA, ausgelegt für 10GBASE-T nach IEEE 802.3an. Die Adern werden ohne Spezialwerkzeug über Schneidklemmkontakte im Ladestück angeschlossen, das Kabel wird per Rastclip direkt am Ladestück zugentlastet. Der Stecker nimmt Litzenleiter von AWG 27/7 bis 22/7 und Volldrähte von AWG 26/1 bis 22/1 auf, bei Kabelmanteldurchmessern von 5,5 bis 10,5 mm. Das zweiteilige Gehäuse aus Zinkdruckguss ist industrietauglich, der Verriegelungshaken geschützt, die Kontakte sind vergoldet. Der Stecker lässt sich wieder anschließen und auf dem Gehäuse beschriften.

Eigenschaften im Überblick

• Cat 6A / Klasse EA, 10GBASE-T
• Feldkonfektionierbar ohne Spezialwerkzeug, Schneidklemmanschluss
• Für Litze AWG 27/7 bis 22/7 und Volldraht AWG 26/1 bis 22/1
• Kabelmanteldurchmesser 5,5 bis 10,5 mm
• Vollgeschirmt, multiportfähig, Kabelzuführung gerade
• Industrietaugliches Gehäuse aus Zinkdruckguss
• Betriebstemperatur -40 bis +85 °C
• PoE, PoE+, UPoE, 4PPoE, HDBaseT und Profinet geeignet

Technische Daten

• Kategorie: Cat 6A (ISO und TIA), Klasse EA (ISO/IEC 11801)
• Übertragung: bis 10 Gbit/s, 10GBASE-T (IEEE 802.3an)
• Anschlusstechnik: Schneidklemmkontakte (IDC)
• Kontakte RJ45: Zinnbronze, Nickel-Gold
• Volldraht: AWG 26/1 bis 22/1 (Leiterdurchmesser 0,409 bis 0,643 mm)
• Litze: AWG 27/7 bis 22/7 (Leiterdurchmesser 0,457 bis 0,762 mm)
• Aderdurchmesser mit Isolation: bis 1,6 mm
• Kabelmanteldurchmesser: 5,5 bis 10,5 mm
• Kabelzuführung: 180° (gerade)
• Schirmanschluss: flexible Kontaktfeder
• Zugentlastung: Rastclip am Ladestück
• Gehäuse: Zinkdruckguss, Oberfläche Nickel, 2-teilig
• Farbe: schwarz
• Remote Powering: PoE (802.3af), PoE+ (802.3at), UPoE, 4PPoE (802.3bt)
• HDBaseT, Profinet: geeignet
• Betriebstemperatur: -40 bis +85 °C
• Schutzart: IP20
• Steckzyklen: mindestens 750
• Wiederanschließbar: ja, bei gleichem oder größerem Querschnitt
• Abmessungen (L × B × H): 49,8 × 13,8 × 16,5 mm
• Normen: ISO/IEC 11801 Ed.2.2, DIN EN 50173-1/-2/-3/-4, ISO/IEC 24702, IEC 60603-7-51, IEC 61918, DIN EN 60512-99-001/-002, ANSI/TIA-568-C
• Zulassungen: CE, UL listed (E178484)
