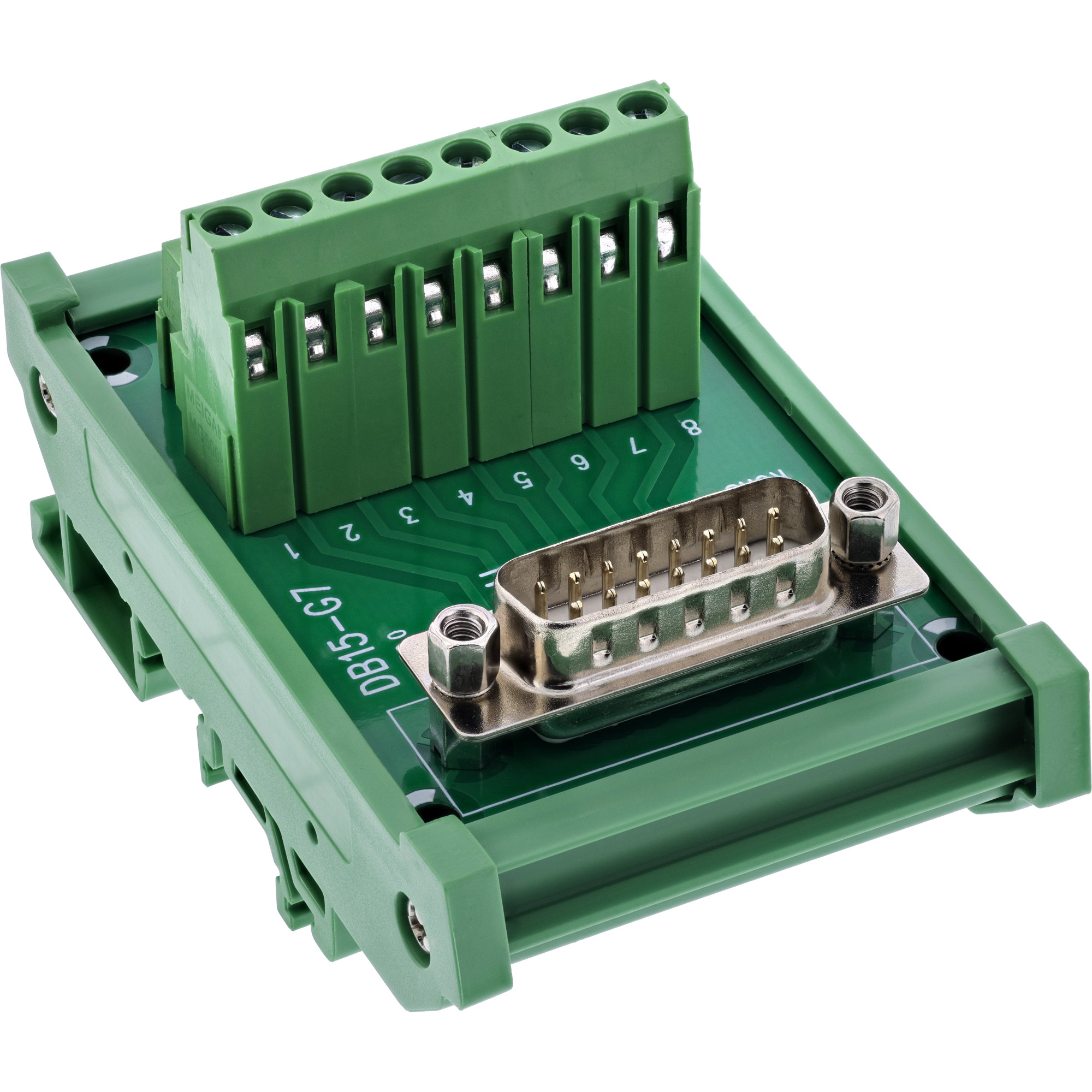

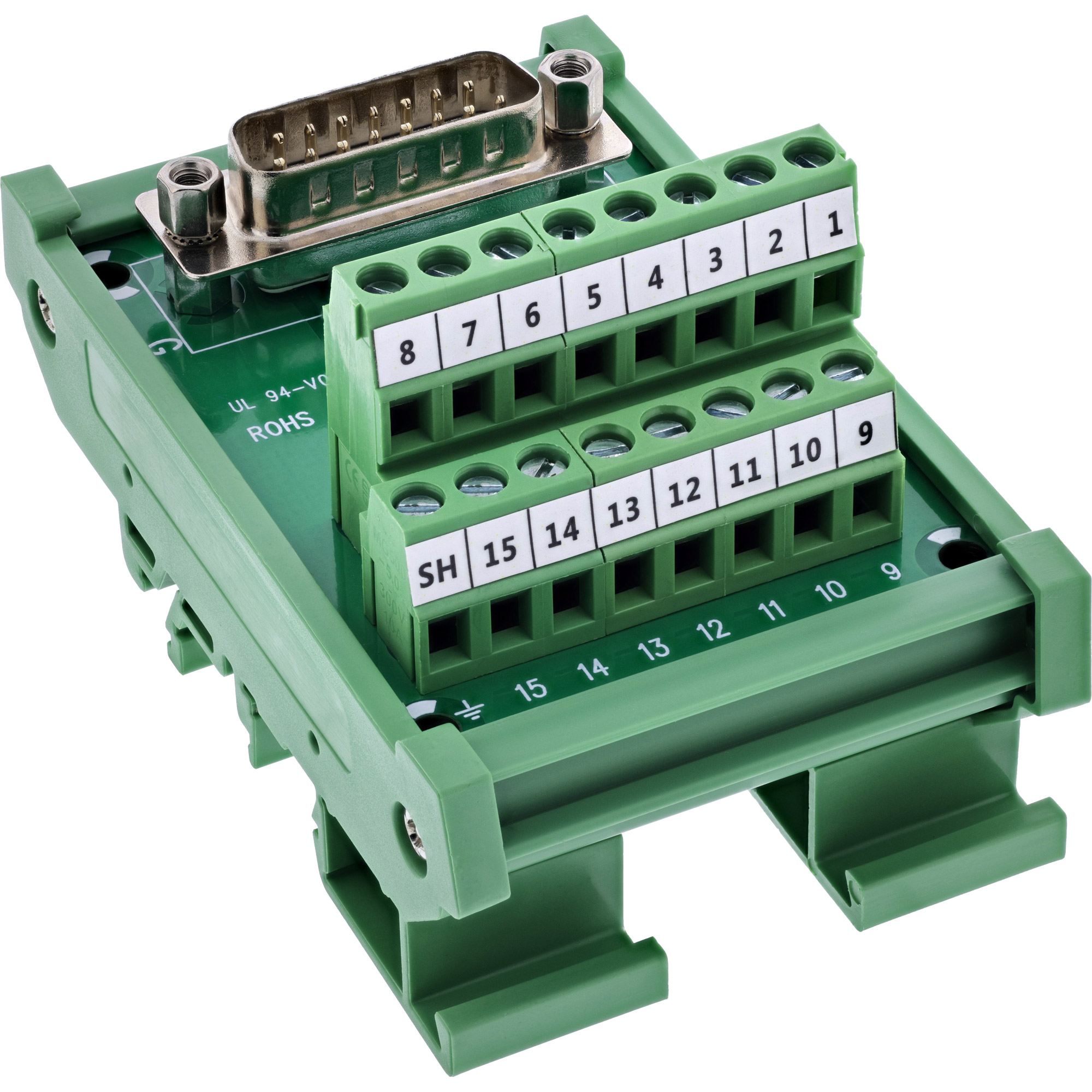

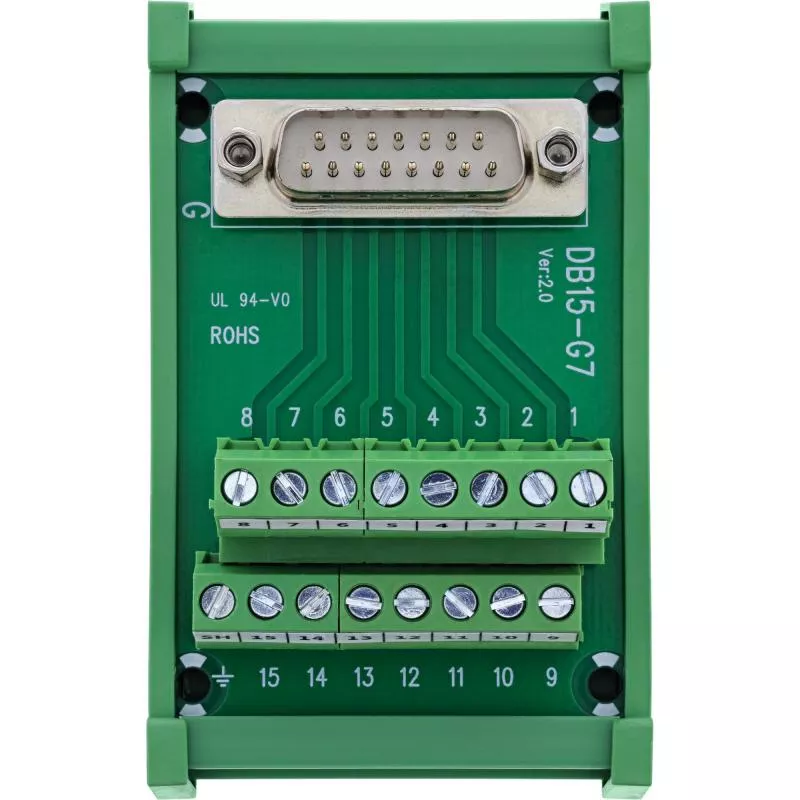

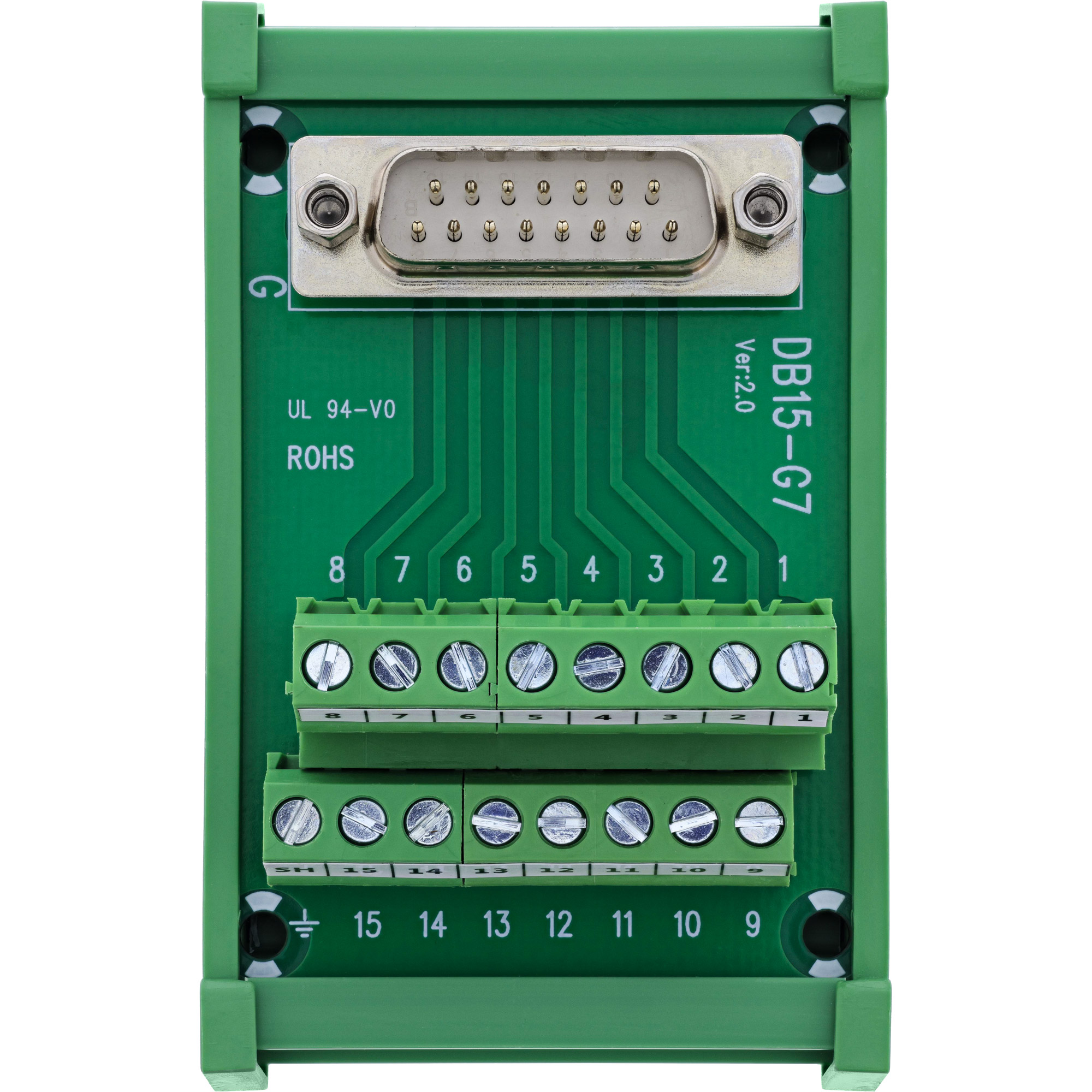

D-Sub 15 Terminalblock Stecker, 2-reihig, Schraubklemme, für Hutschiene

Als kompakte Schnittstelle für strukturierte Schaltschrankverdrahtung verbindet dieser D-Sub 15 Terminalblock-Stecker (2-reihig) von InLine® die Kontakte direkt mit seitlichen Schraubklemmen im DIN-Rail-Gehäuse – ideal für Steuerleitungen, Prüfaufbauten und Serviceanwendungen.

✔ Anschluss: D-Sub 15 Stecker, 2-reihig, UNC #4-40
✔ Schraubklemme mit Druckplatte, seitlich zugänglich
✔ Leiterbereich: 16–24 AWG, Werkzeug: Schlitzschraubendreher ≤ 2,5 mm
✔ Hutschienenmontage: DIN-Rail-Gehäuse mit vormontiertem Clip
✔ Nennstrom: 1,0 A pro Pin

D-Sub 15 Stecker auf Schraubklemme – Signale sauber auf der Hutschiene auflegen

Der D-Sub 15 Terminalblock mit Stecker (2-reihig) wurde für geordnete Verdrahtung im Schaltschrank entwickelt. Über Schraubklemmen mit Druckplatte lassen sich Einzeladern im Bereich 16–24 AWG schnell und sicher anschließen. Die Betätigung erfolgt mit einem Schlitzschraubendreher bis 2,5 mm Klingenbreite.

Die integrierte Schraubsicherung mit UNC #4-40 sorgt für eine stabile, vibrationssichere Verbindung zur passenden Buchse. Das DIN-Rail-Gehäuse ermöglicht die normgerechte Montage auf der Hutschiene. Eine EVA-Isolierlage auf der Unterseite unterstützt die Montage auf leitfähigen Flächen.

Produkteigenschaften

✔ D-Sub 15 Stecker, 2-reihig, Befestigungsgewinde UNC #4-40
✔ Schraubklemmen mit Druckplatte für verlötfrei verdrahtete Einzeladern
✔ Leiterbereich 16–24 AWG, Betätigung per Schlitzschraubendreher ≤ 2,5 mm
✔ DIN-Rail-Gehäuse zur direkten Montage auf DIN-Hutschiene
✔ Zuverlässige Kontaktierung: Isolationswiderstand ≥ 10 MΩ @ 300 V DC, Nennstrom 1,0 A pro Pin

Technische Daten

✔ D-Sub 15: Stecker, 2-reihig, Verriegelungsgewinde UNC #4-40
✔ Anschlusstechnik: Schraubklemme mit Druckplatte
✔ Leiterbereich: 16–24 AWG
✔ Werkzeug: Schlitzschraubendreher ≤ 2,5 mm
✔ Nennstrom: 1,0 A pro Pin
✔ Max. Betriebsspannung: 100 V zwischen zwei Signalen
✔ Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
✔ Betriebstemperatur: –10 °C bis +70 °C

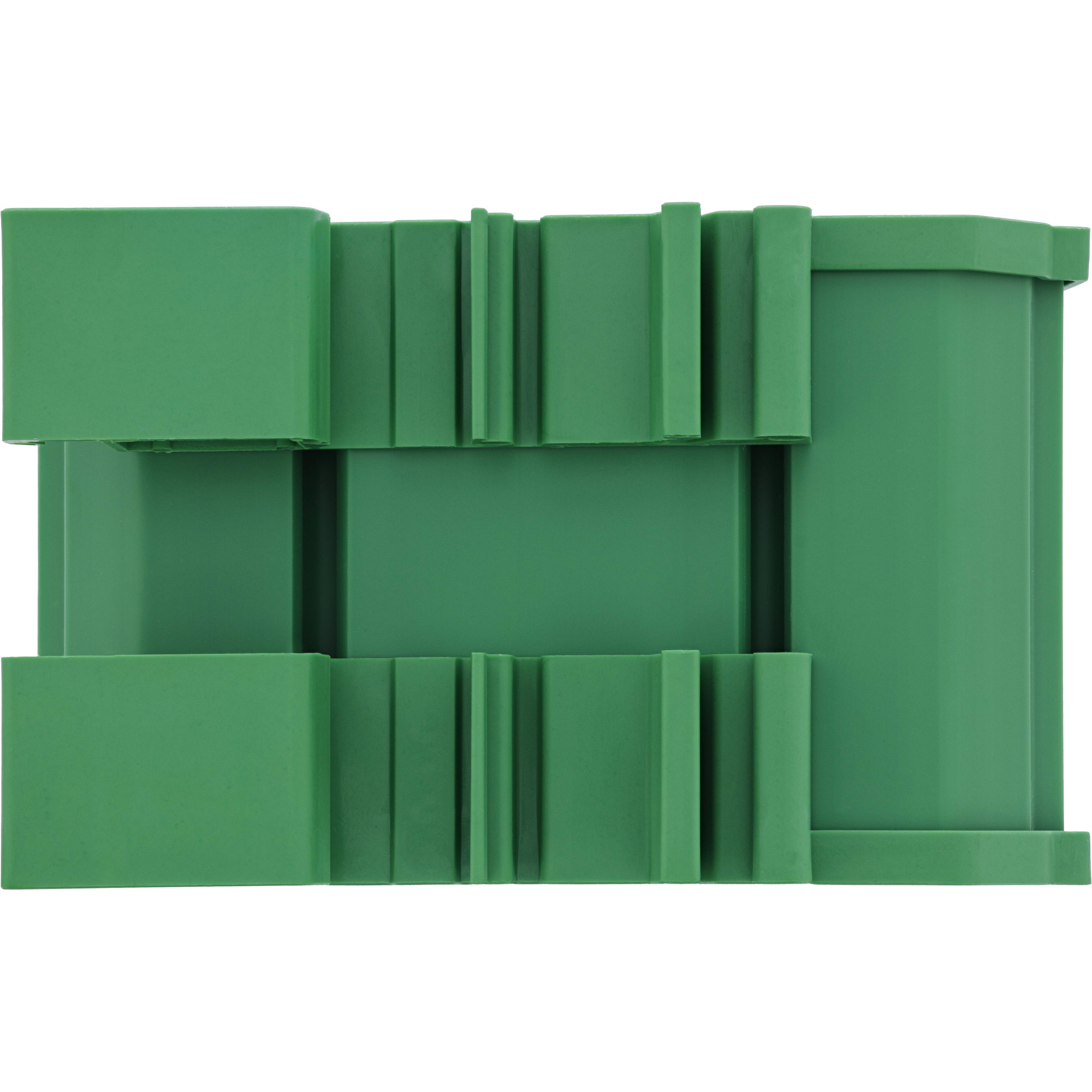

✔ Isolierlage: EVA-Isolierung auf Unterseite

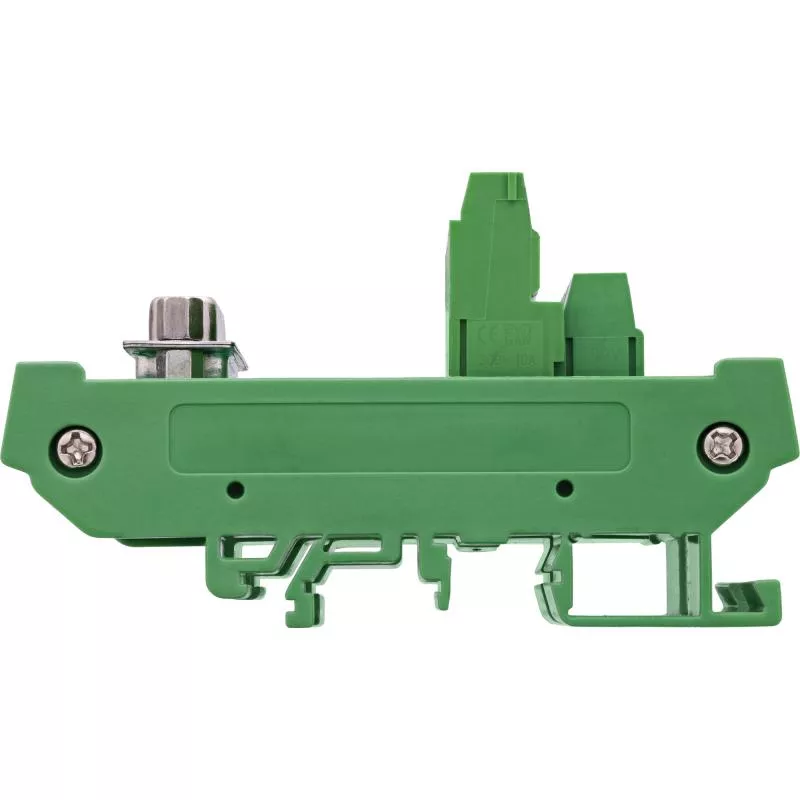

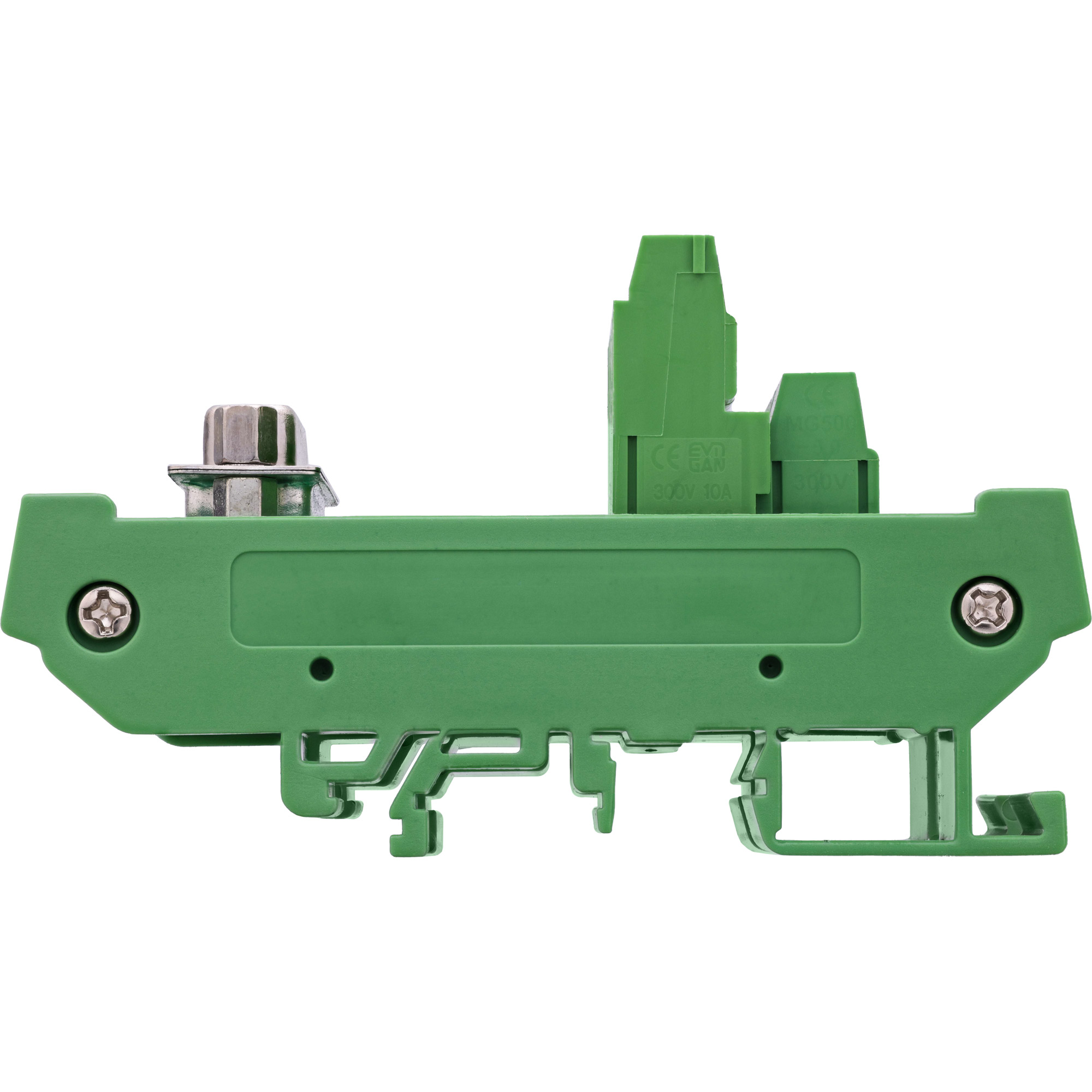

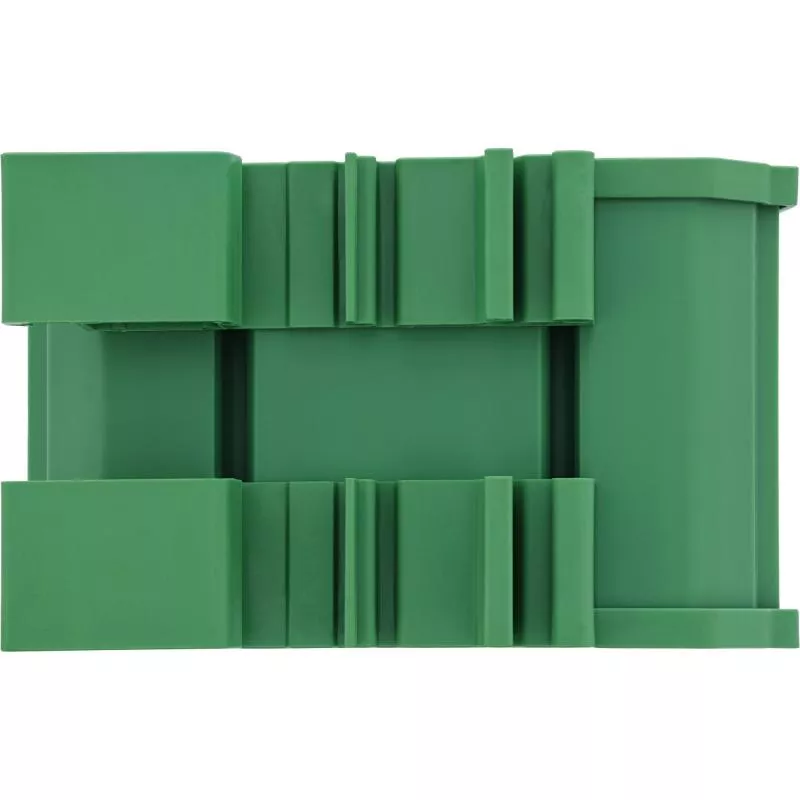

✔ Montage: Gehäuse zur direkten Montage auf DIN-Hutschiene
✔ Abmessungen: ca. 87 × 53 × 34,8 mm (L × B × H)
