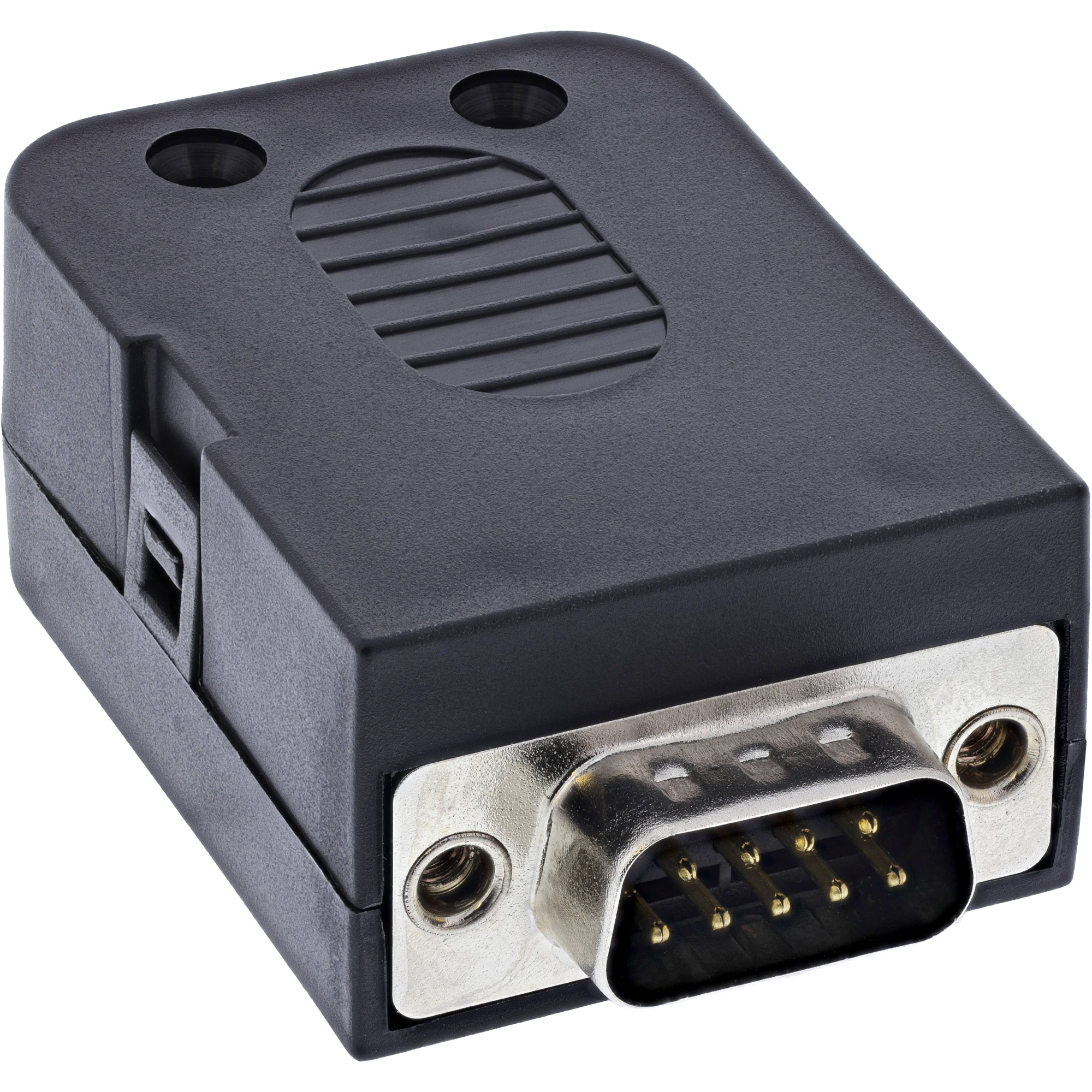

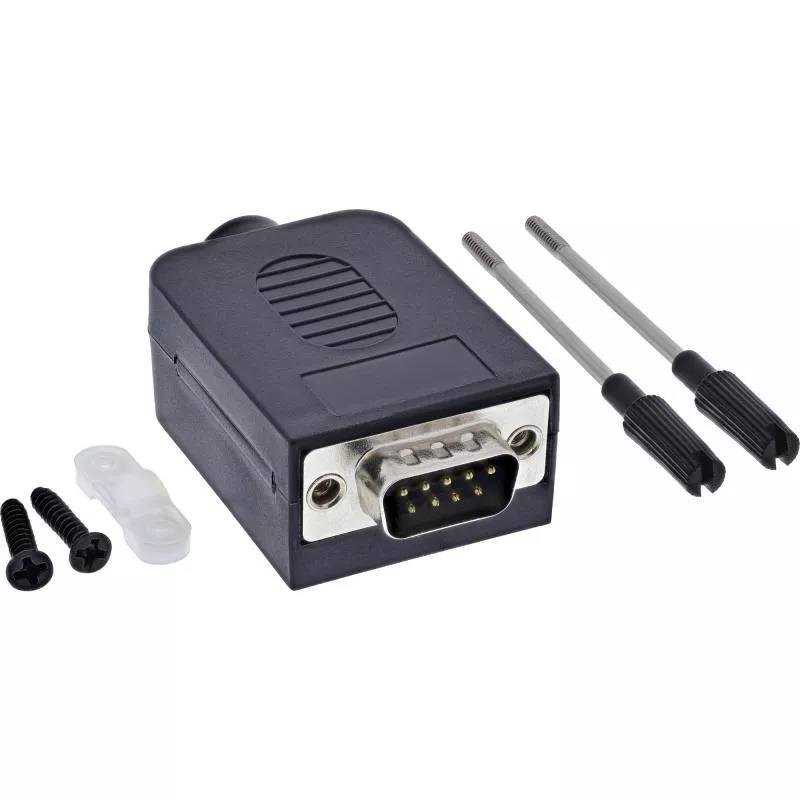

D-Sub 9 Breakout-Terminalblock Stecker, Schraubklemme, Rändelschrauben (UNC #4-40)

Als offene Verdrahtungsschnittstelle für serielle Signale verbindet dieser D-Sub 9 Breakout-Terminalblock (Stecker) von InLine® die 9 Kontakte direkt mit Schraubklemmen – inklusive Rändelschrauben (UNC #4-40) für eine werkzeuglose, sichere Fixierung an passenden D-Sub-9 Buchsen.

✔ Anschluss: D-Sub 9 Stecker (DE-9), Breakout-Ausführung
✔ Rändelschrauben: UNC #4-40 (werkzeuglos verschraubbar)
✔ Schraubklemme mit Druckplatte, Leiterbereich 18–26 AWG
✔ Betätigung: Schlitzschraubendreher ≤ 2,5 mm
✔ Nennstrom: 0,8 A pro Pin

D-Sub 9 Stecker auf Schraubklemme – Signale sauber auflegen und schnell testen

Der Breakout-Terminalblock eignet sich für Testaufbauten, Service, Inbetriebnahmen und Schulungssysteme, bei denen D-Sub-Signale schnell auf offene Aderenden geführt werden sollen. Die rückseitigen Schraubklemmen mit Druckplatte ermöglichen eine robuste Kontaktierung ohne Löten – ideal für wiederholtes Umverdrahten im Labor oder im Feld.

Die integrierten Rändelschrauben (UNC #4-40) sorgen für eine sichere, vibrationsarme Verbindung zur passenden Buchse und lassen sich ohne Werkzeug handfest anziehen. Eine EVA-Isolierlage auf der Unterseite unterstützt die Montage auf leitfähigen Flächen. Durch die übersichtliche Klemmstruktur bleibt die Verdrahtung auch bei häufigen Änderungen nachvollziehbar.

Produkteigenschaften

✔ D-Sub 9 Stecker (DE-9) als Breakout-Terminalblock
✔ Rändelschrauben (UNC #4-40) für werkzeuglose Steckerverriegelung

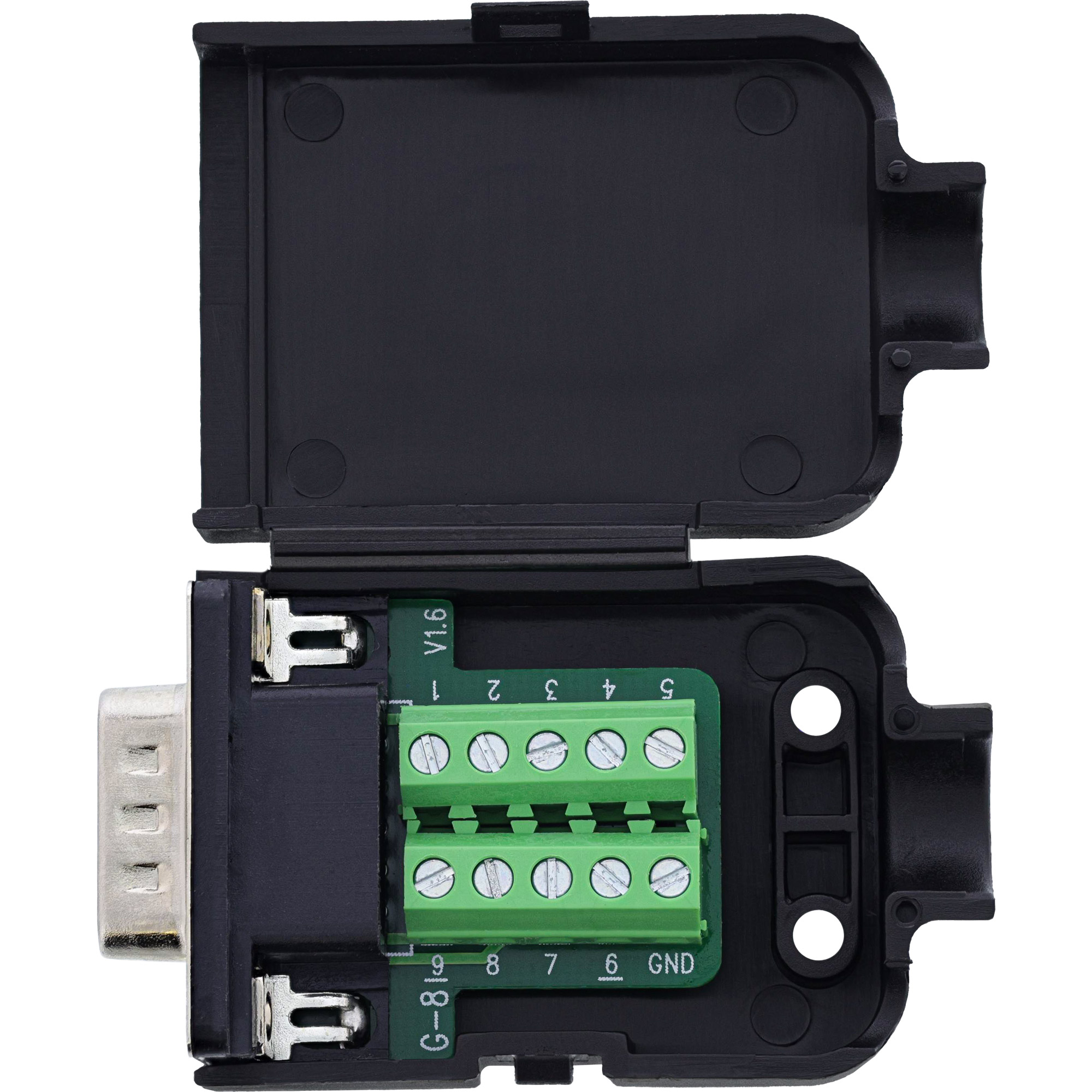

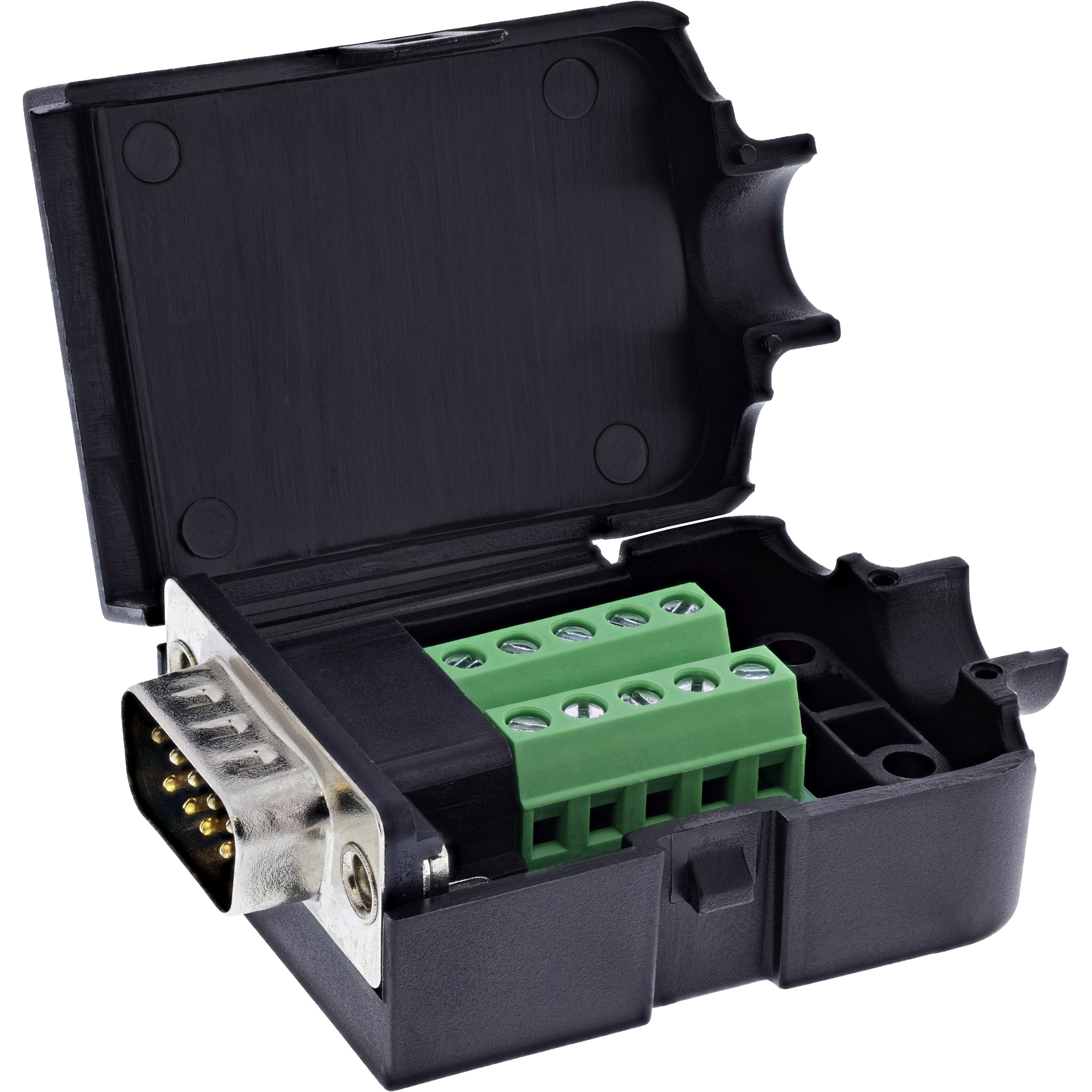

✔ Schraubklemmen mit Druckplatte für verlötfrei anschließbare Einzelleitungen
✔ Leiterbereich 18–26 AWG, Betätigung mit Schlitzschraubendreher ≤ 2,5 mm
✔ Geeignet für Prüfaufbauten, Diagnose, Service und Inbetriebnahme
✔ Isolationswiderstand ≥ 10 MΩ @ 300 V DC, Nennstrom 0,8 A pro Pin

Technische Daten

✔ D-Sub 9: Stecker (DE-9), Breakout-Ausführung
✔ Verriegelung: Rändelschrauben UNC #4-40
✔ Anschlusstechnik: Schraubklemme mit Druckplatte
✔ Anschlussbereich: 18–26 AWG
✔ Werkzeug: Schlitzschraubendreher ≤ 2,5 mm
✔ Nennstrom: 0,8 A pro Pin
✔ Max. Betriebsspannung: 100 V zwischen zwei Signalen
✔ Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
✔ Betriebstemperatur: –20 °C bis +105 °C
✔ Isolierlage: EVA-Isolierung auf Unterseite
✔ Abmessungen: ca. 66,7 × 34,4 mm (L × B)

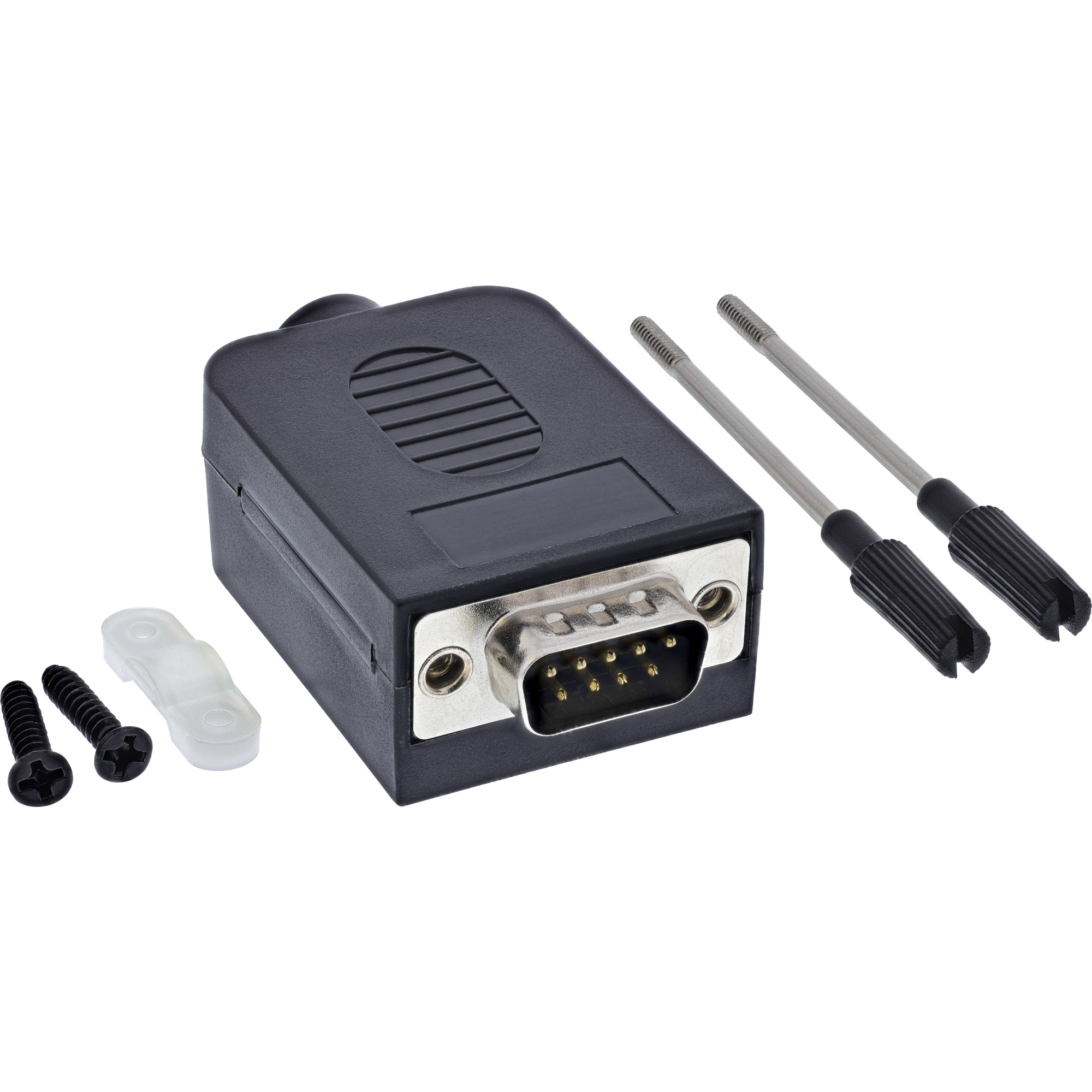

✔ Zubehör: 1× Druckplatte, 2× Schrauben
