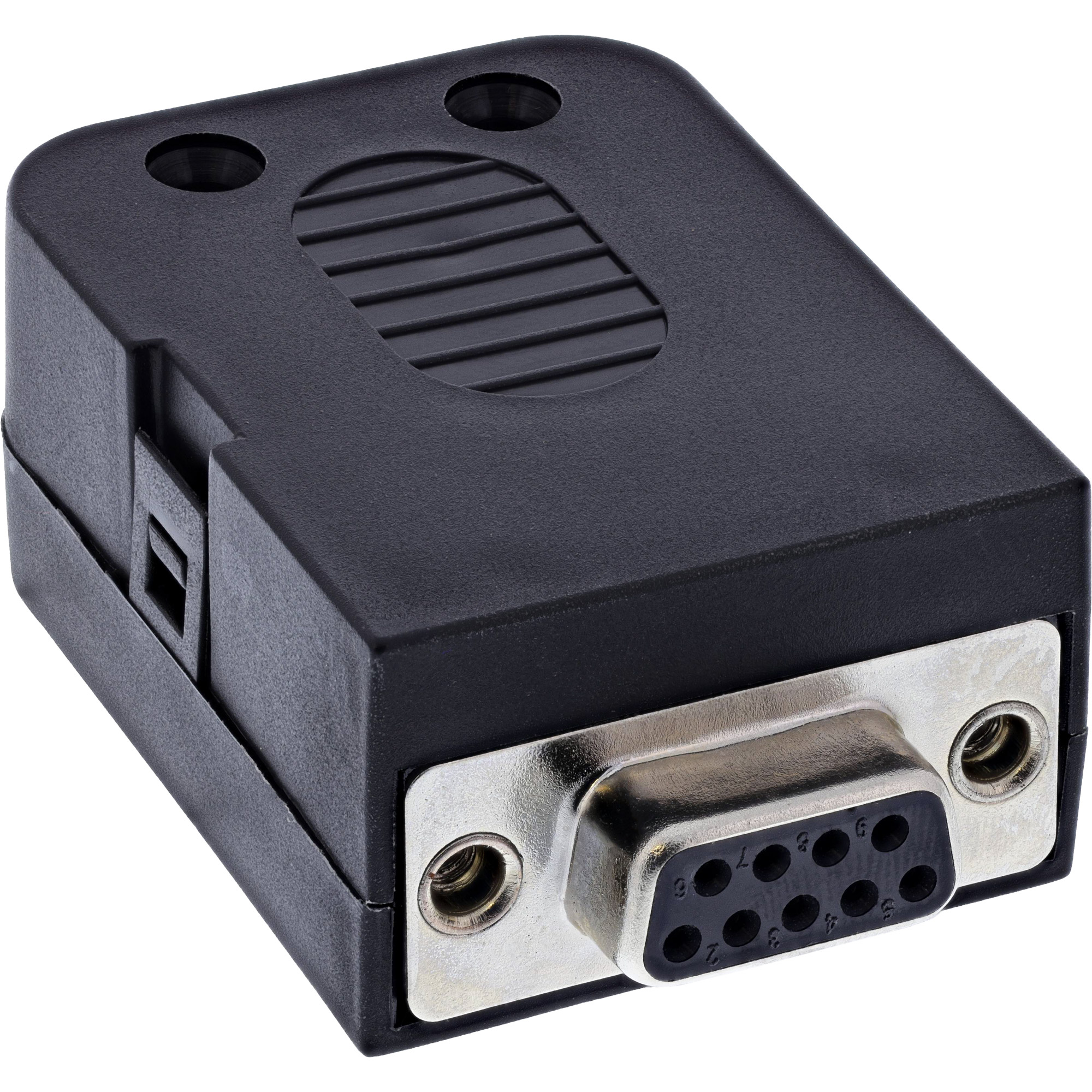

D-Sub 9 Breakout-Terminalblock, Buchse, Schraubklemme, Rändelschrauben

Für Prüfaufbauten, Diagnose und Inbetriebnahme konzipiert, führt dieser D-Sub 9 Breakout-Terminalblock (Buchse) die Pins auf rückseitige Schraubklemmen mit Druckplatte. Das Modul stammt aus dem professionellen Zubehörsortiment von InLine® und eignet sich ideal für Labor, Prototyping und Serviceeinsätze, bei denen Signale schnell und nachvollziehbar aufgelegt werden sollen.

D-Sub 9 Breakout-Buchse auf Schraubklemme – werkzeuglos fixierbar

Die Schraubklemmen unterstützen Leiter im Bereich 18–26 AWG und werden mit einem Schlitzschraubendreher ≤ 2,5 mm betätigt. Für eine sichere Verbindung zur Gegenstelle ist die Buchse mit Rändelschrauben (UNC #4-40) ausgestattet und lässt sich werkzeuglos verriegeln. Eine EVA-Isolierlage auf der Unterseite unterstützt die Montage auf leitfähigen Flächen.

Produkteigenschaften

✔ D-Sub 9 Buchse im Breakout-Design, mit Rändelschrauben (UNC #4-40)

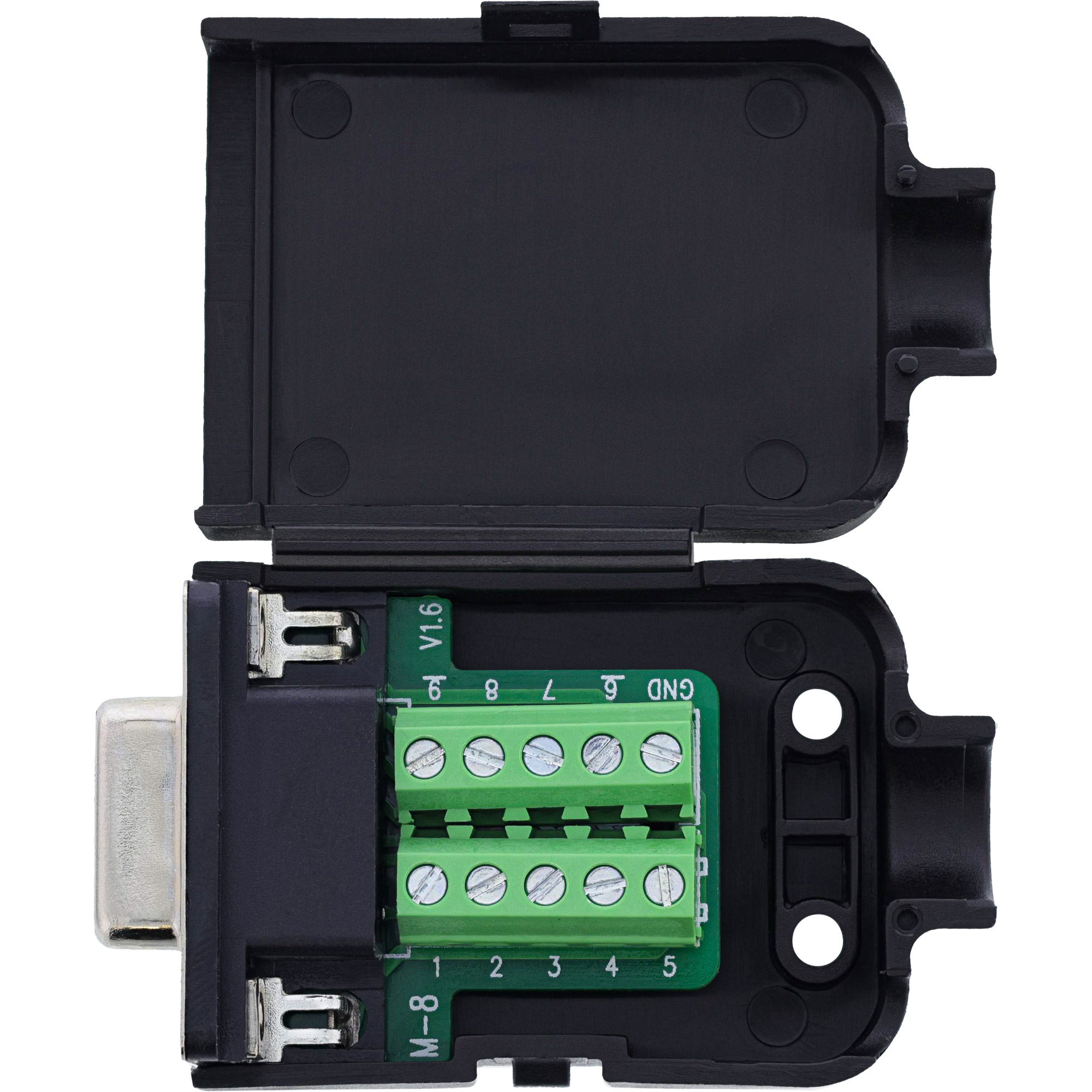

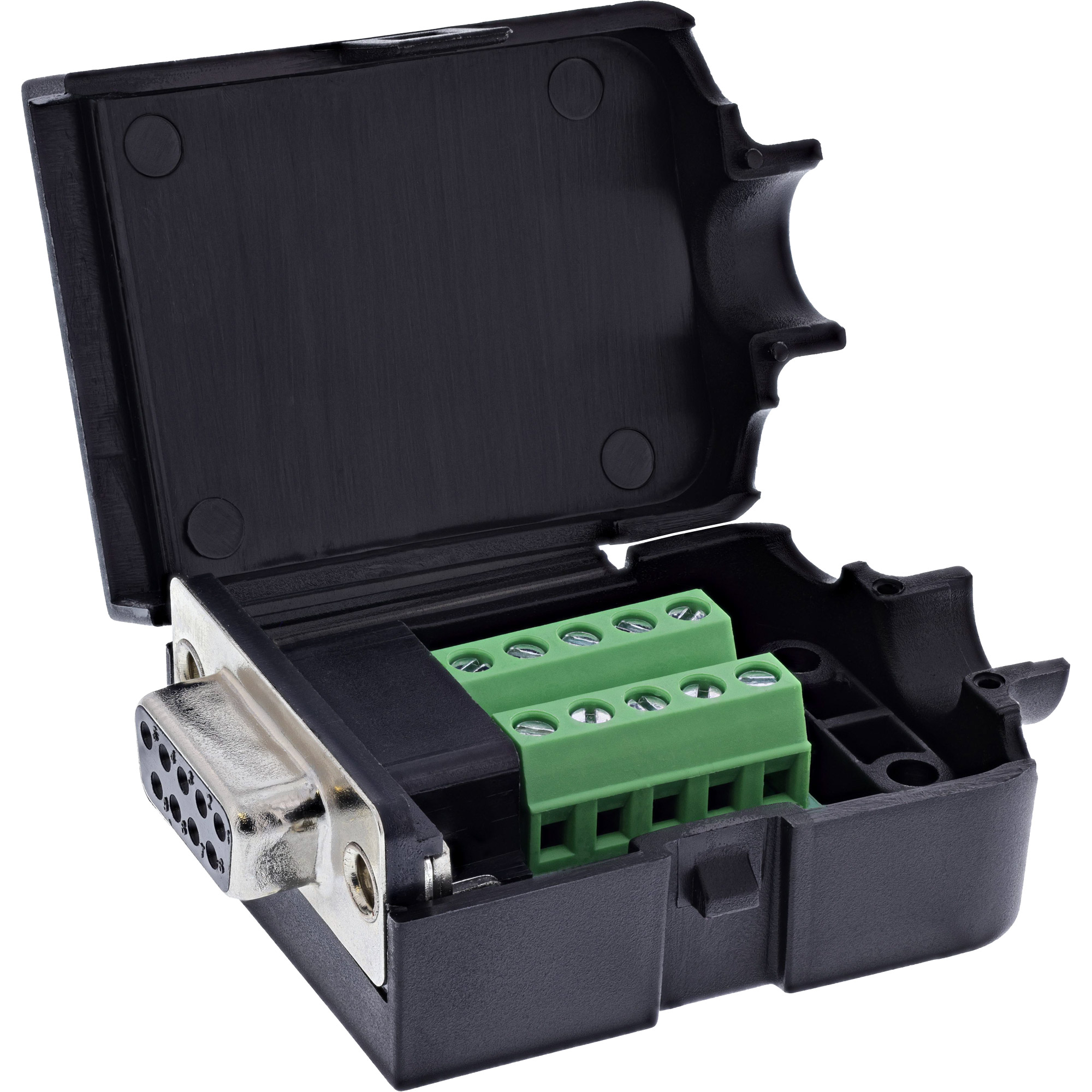

✔ Rückseitige Schraubklemmen mit Druckplatte für flexible Verdrahtung
✔ Leiterbereich 18–26 AWG, Betätigung mit Schlitzschraubendreher ≤ 2,5 mm
✔ Für Steuerungstechnik, Maschinenbau, Prüfstände, Diagnose und Schulungssysteme
✔ Kompakt und feldtauglich für Labor- und Serviceeinsätze
✔ Zuverlässige Kontaktierung: Isolationswiderstand ≥ 10 MΩ, Nennstrom 0,8 A pro Pin

Technische Daten

✔ D-Sub 9: Buchse, Breakout-Design, Rändelschrauben UNC #4-40
✔ Anschlusstechnik: Schraubklemme mit Druckplatte
✔ Leiterbereich: 18–26 AWG
✔ Werkzeug: Schlitzschraubendreher ≤ 2,5 mm
✔ Nennstrom: 0,8 A pro Pin
✔ Max. Betriebsspannung: 100 V (zwischen zwei Signalen)
✔ Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
✔ Betriebstemperatur: –20 °C bis +105 °C
✔ Isolierlage: EVA-Isolierung (Unterseite)
✔ Abmessungen: ca. 66,7 × 34,4 mm (L × B)

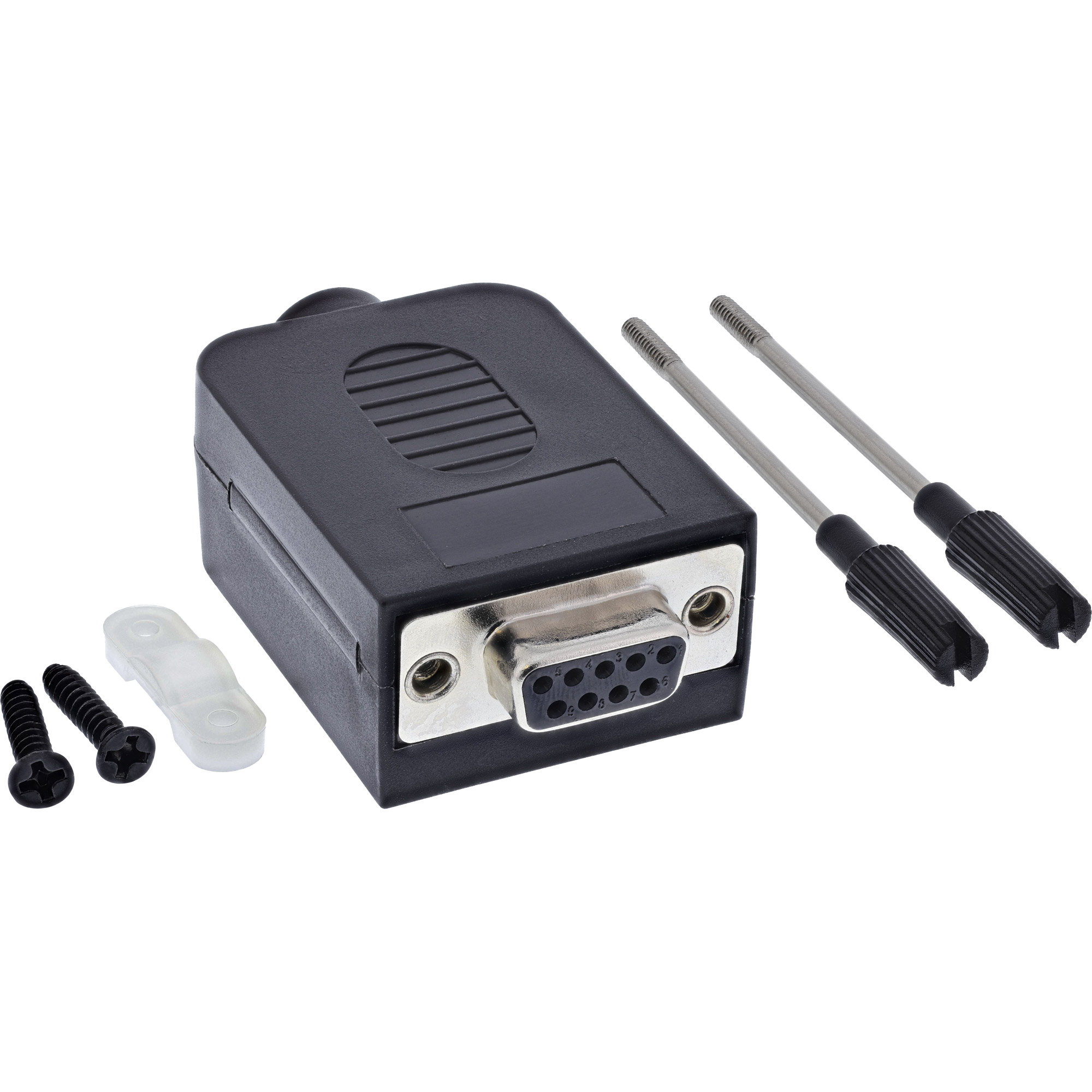

✔ Zubehör: 1× Druckplatte, 2× Schrauben
