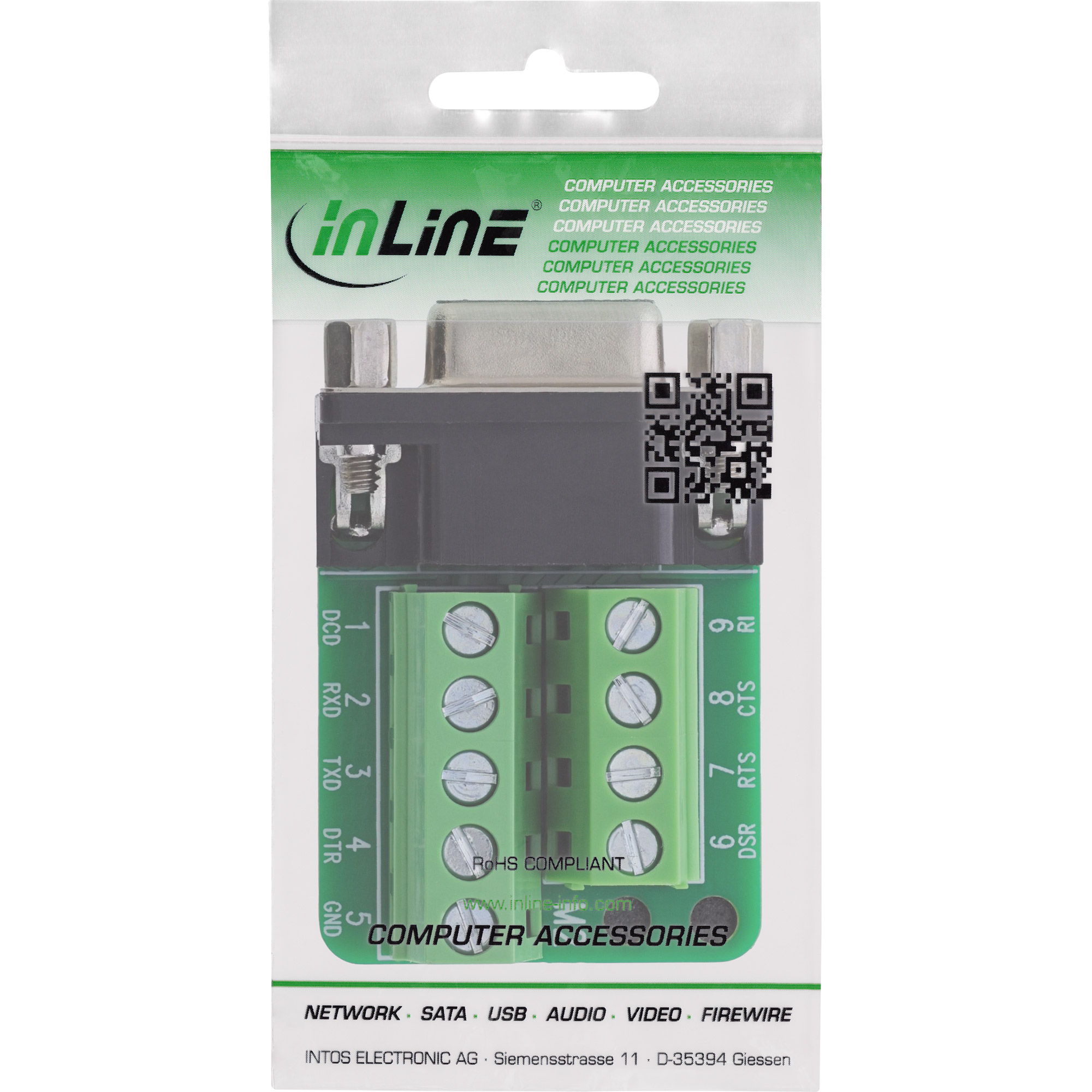

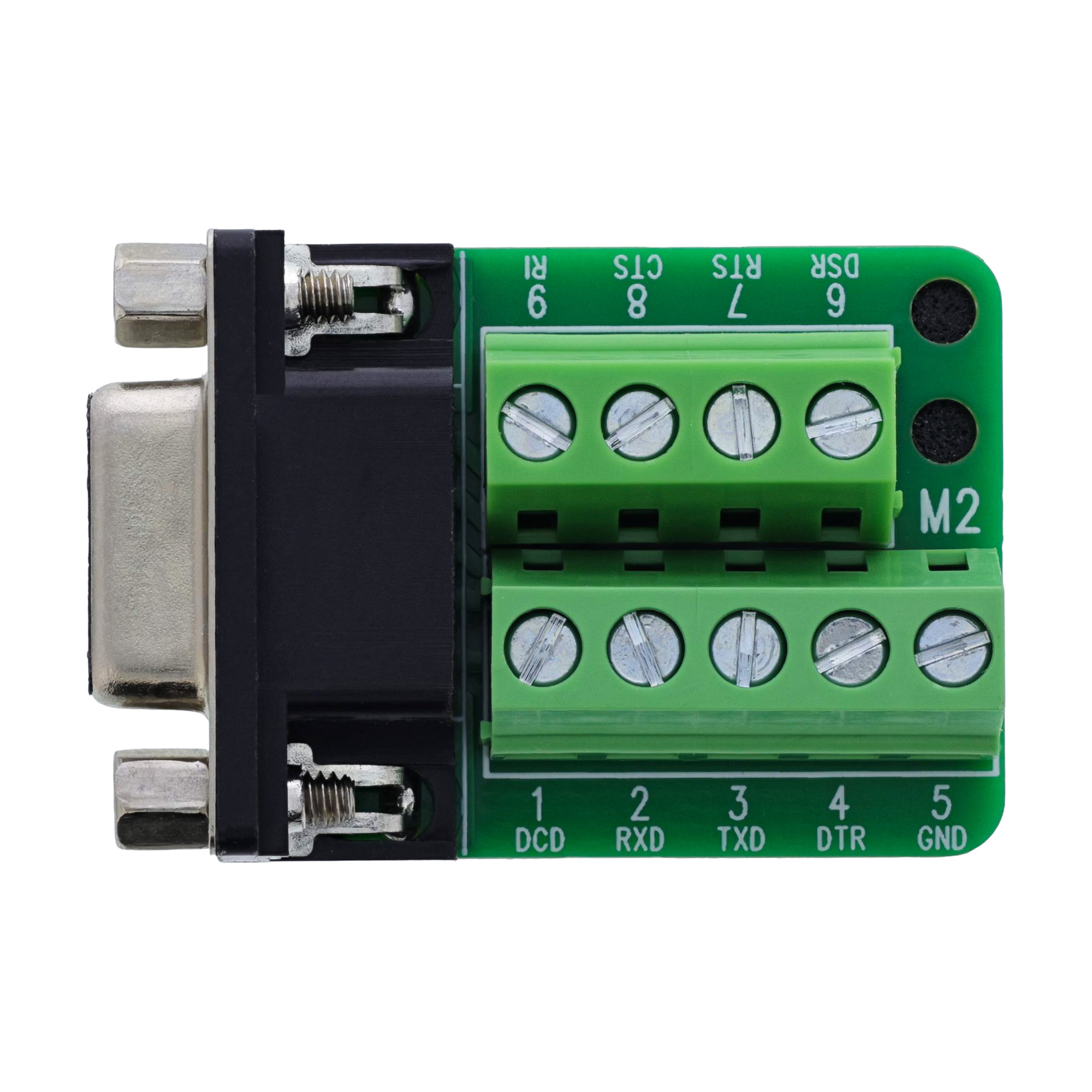

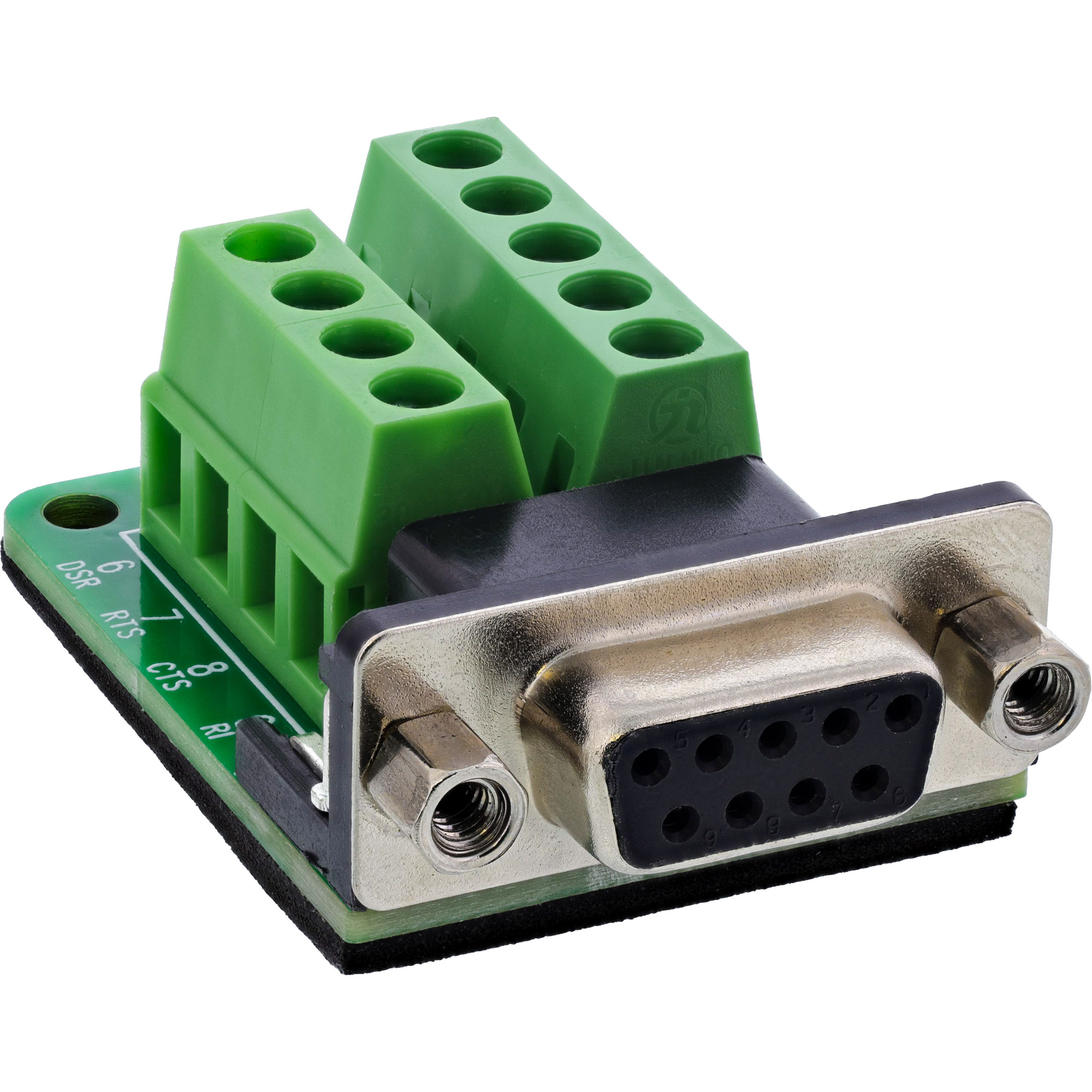

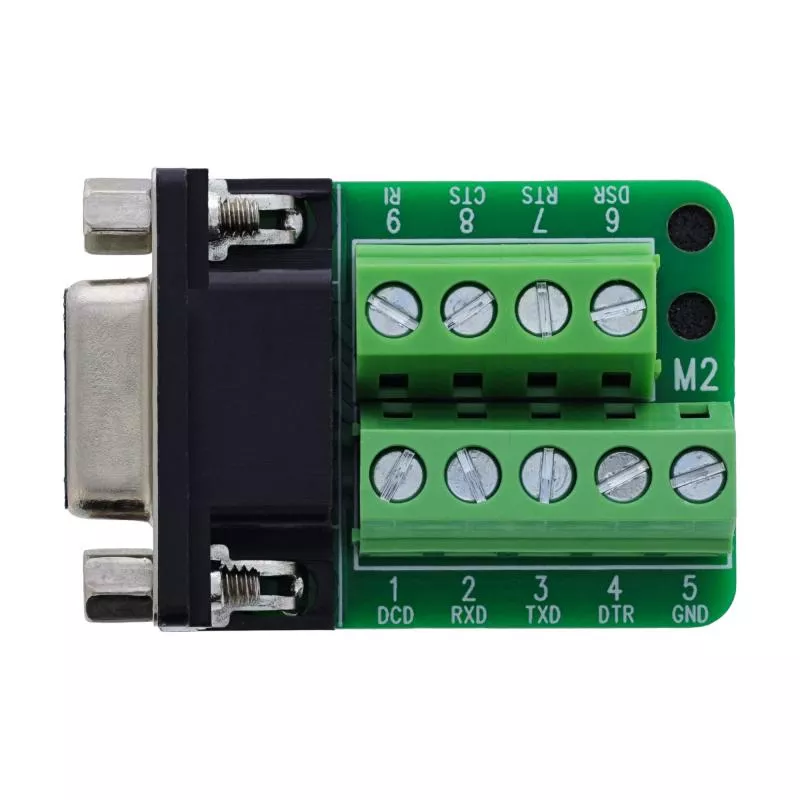

D-Sub 9 Terminalblock, Buchse, 2-reihig, Schraubklemme, Schraubsicherung

Als kompakter Anschlussadapter für serielle Signale verbindet diese D-Sub 9 Buchse (2-reihig) von InLine® die Kontakte direkt mit einer Schraubklemme – ideal für Schaltschrank- und Gerätebau, Testaufbauten sowie Serviceeinsätze, bei denen eine robuste, wiederholbar lösbare Verdrahtung gefragt ist.

✔ Anschluss: D-Sub 9 Buchse, 2-reihig, mit Schraubsicherung
✔ Schraubklemme, Raster 5,0 mm
✔ Leiterbereich: 12–22 AWG
✔ Betätigung: Schlitzschraubendreher ≤ 2,5 mm
✔ Abmessungen: ca. 45,5 × 31 × 16 mm (L × B × H)

D-Sub 9 Buchse auf Schraubklemme – kompakt, verschraubbar, industriegerecht

Der Terminalblock überführt eine 9-polige D-Sub-Buchse (2-reihig) auf eine Schraubklemmenleiste und erleichtert damit die feldtaugliche Verdrahtung einzelner Adern – ohne Löten. Die Klemmen im 5,0 mm Rastermaß unterstützen Leiter von 12–22 AWG und werden werkzeugunterstützt mit einem Schlitzschraubendreher bis 2,5 mm Klingenbreite betätigt.

Die integrierte Schraubsicherung sorgt für eine sichere mechanische Fixierung an der Gegenstelle und hilft, Kontaktprobleme durch Vibration oder Bewegung zu vermeiden. Eine EVA-Isolierlage auf der Unterseite unterstützt die Montage auch auf leitfähigen Flächen. Durch die kompakte Bauform eignet sich das Modul besonders für dichte Installationen in Maschinen, Schaltschränken oder mobilen Serviceeinheiten.

Produkteigenschaften

✔ D-Sub 9 Buchse (2-reihig) mit integrierter Schraubsicherung
✔ Schraubklemmen für verlötfreie Verdrahtung, Leiterbereich 12–22 AWG
✔ Rastermaß 5,0 mm, Betätigung mit Schlitzschraubendreher ≤ 2,5 mm
✔ Isolationswiderstand ≥ 10 MΩ @ 300 V DC
✔ Nennstrom bis 1,0 A pro Pin

Technische Daten

✔ D-Sub 9: Buchse, 2-reihig, mit Schraubsicherung
✔ Anschlusstechnik: Schraubklemme, Rastermaß 5,0 mm
✔ Anschlussbereich: 12–22 AWG
✔ Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
✔ Nennstrom: 1,0 A pro Pin
✔ Max. Betriebsspannung: 100 V zwischen zwei Signalen
✔ Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
✔ Betriebstemperatur: –10 °C bis +70 °C
✔ Isolierlage: EVA-Isolierung auf Unterseite
✔ Abmessungen: ca. 45,5 × 31 × 16 mm (L × B × H)
