D-Sub 9 Terminalblock für Hutschiene, Buchse/Stecker, Schraubklemme

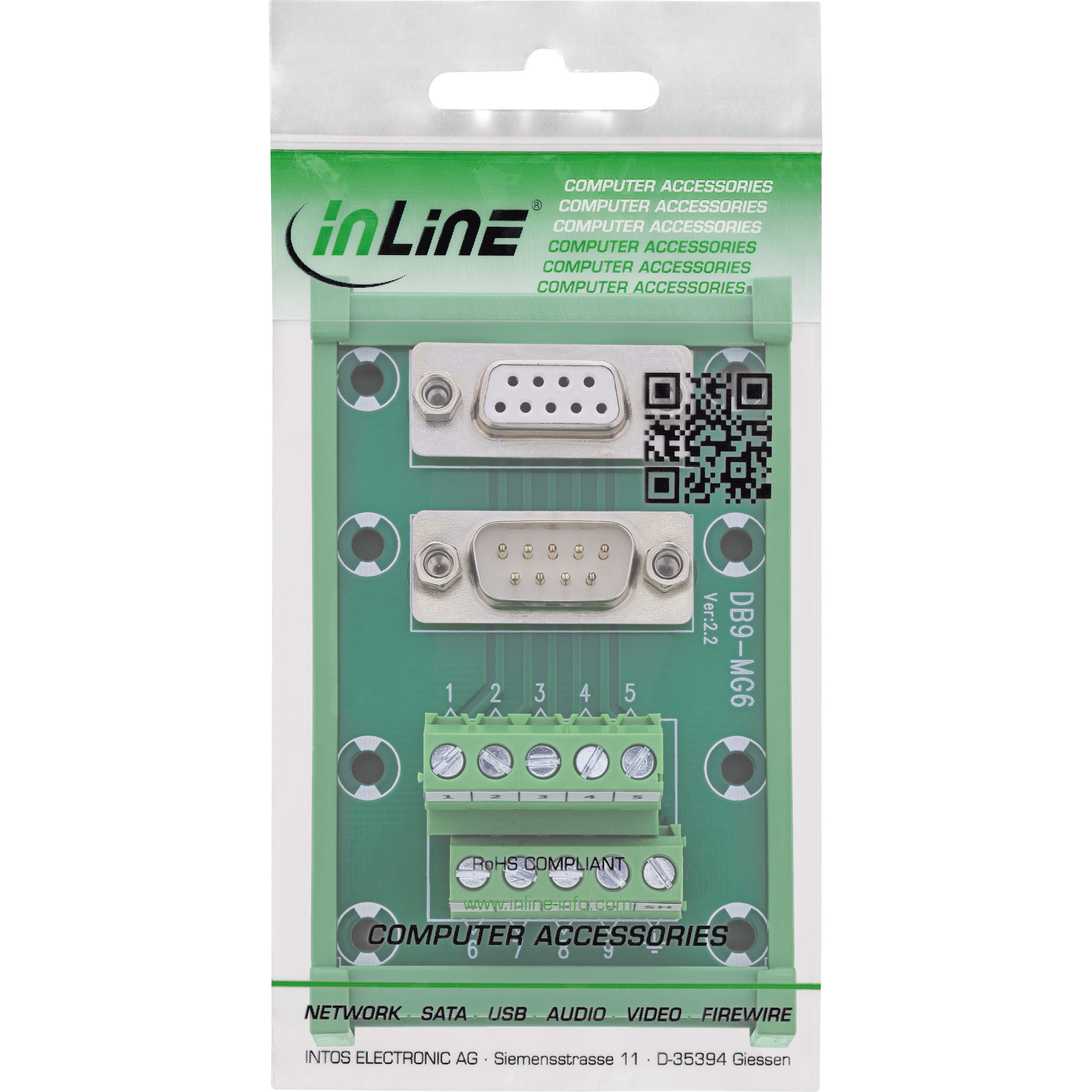

Für strukturierte Installationen im Schaltschrank konzipiert, kombiniert dieser D-Sub 9 Terminalblock eine Buchse und einen Stecker in einem Modul und führt die Pins auf seitliche Schraubklemmen. Das Produkt stammt aus dem professionellen Zubehörsortiment von InLine® und eignet sich ideal als Übergabe- oder Verbindungsstelle für serielle Schnittstellen – sauber montiert auf der DIN-Hutschiene.

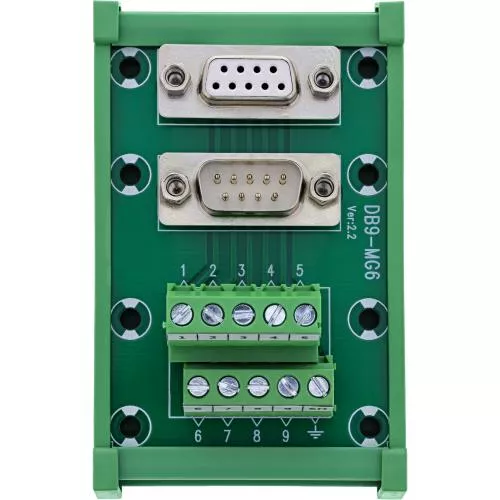

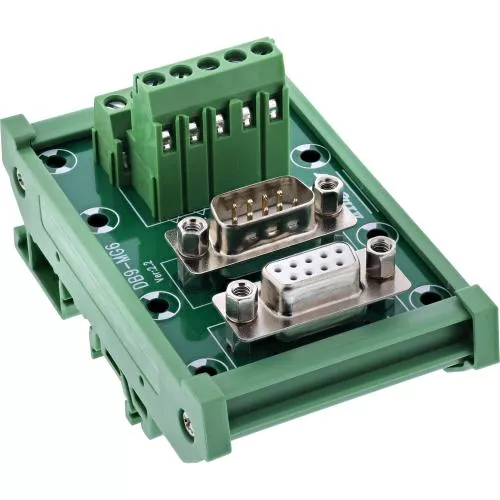

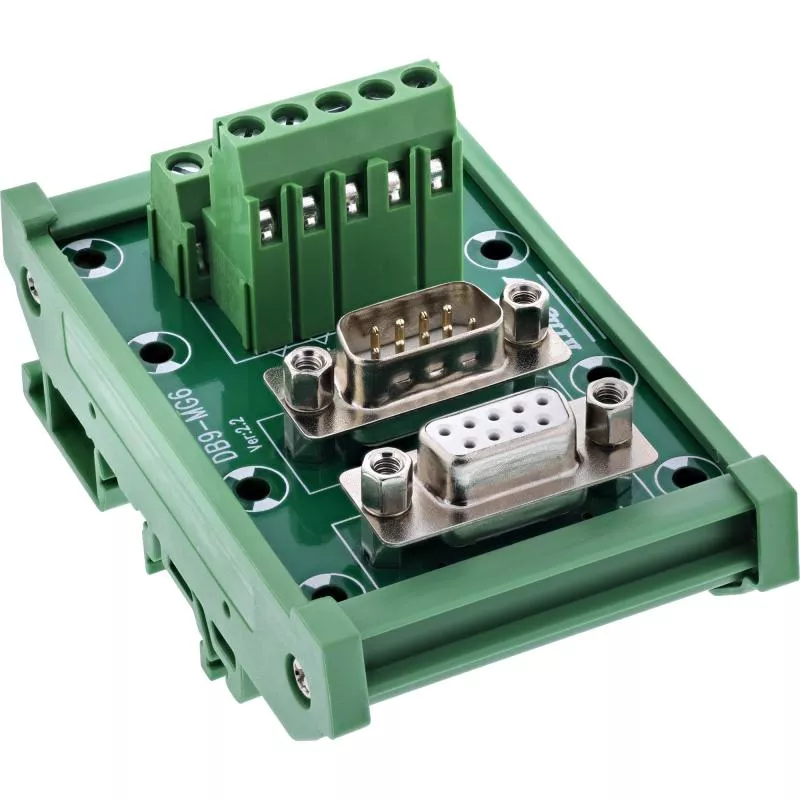

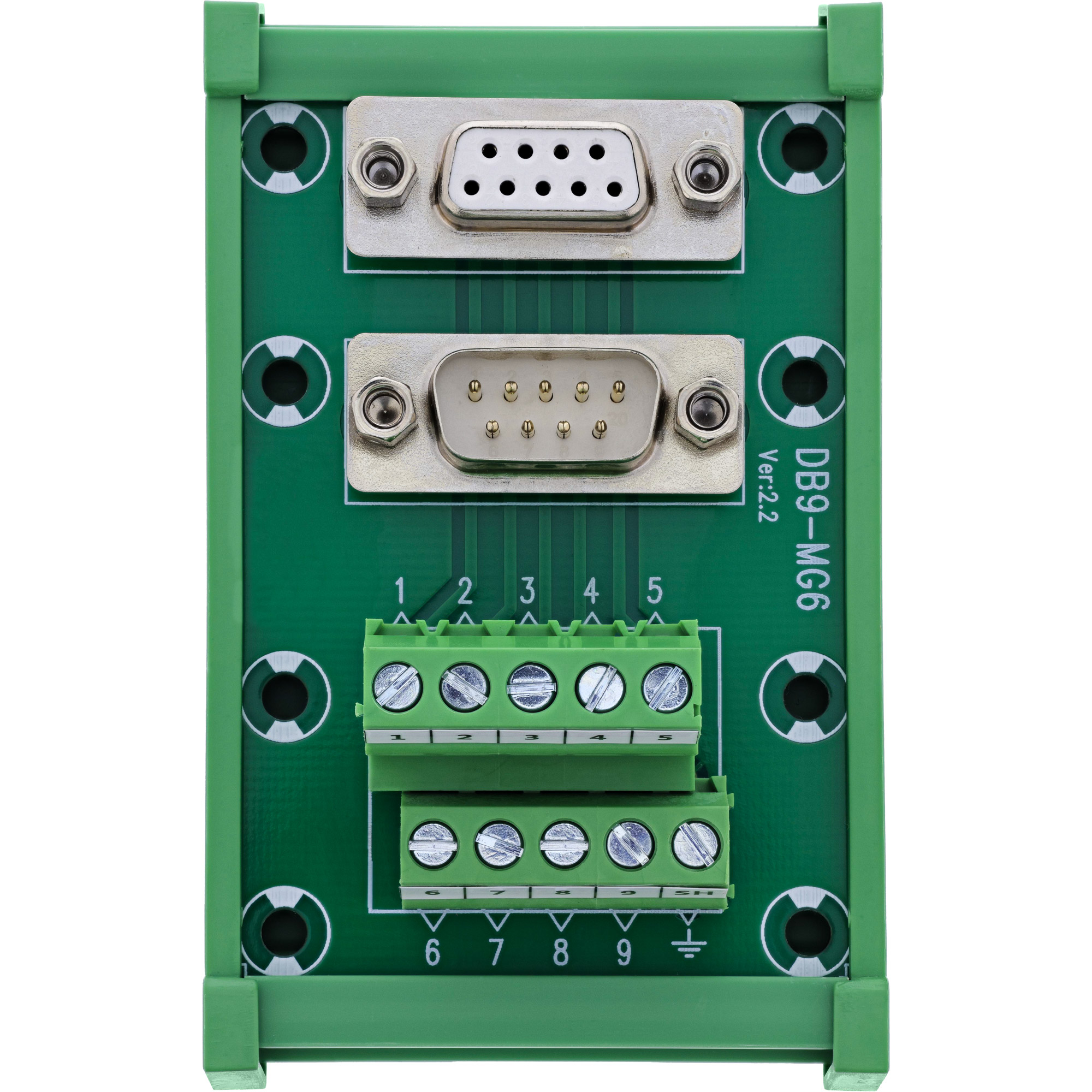

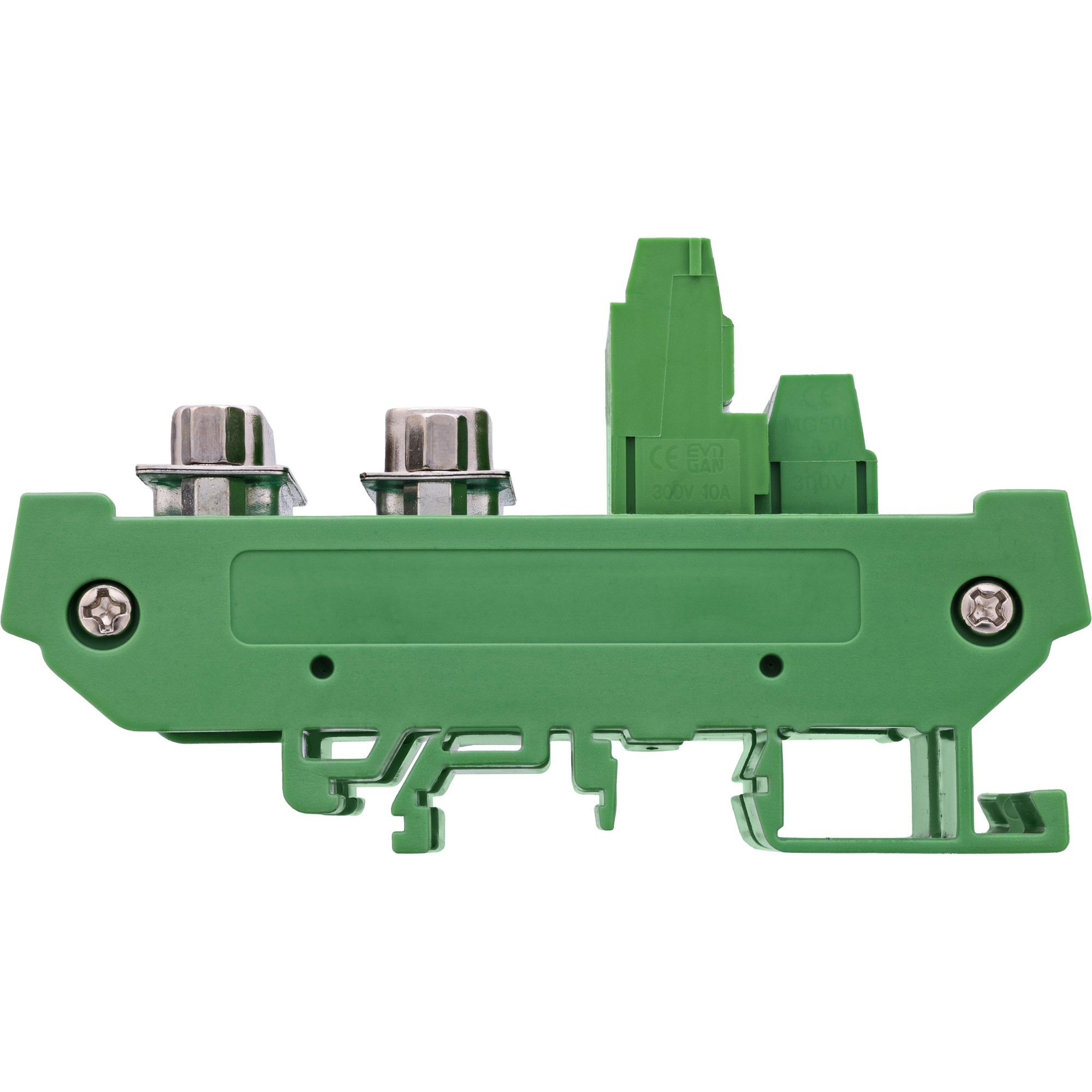

D-Sub 9 Buchse/Stecker auf Schraubklemme – direkt auf DIN-Hutschiene

Die beidseitige D-Sub 9 Ausführung (1× Buchse, 1× Stecker) ermöglicht flexible Verbindungen in beide Richtungen, z. B. zwischen Gerät, Panel und Prüfaufbau. Über die seitlich zugänglichen Schraubklemmen mit Druckplatte lassen sich Leiter im Bereich 14–26 AWG schnell und nachvollziehbar anschließen. Der DIN-Rail-Clip ist für die direkte Montage auf Standard-Tragschienen ausgelegt.

Produkteigenschaften

✔ D-Sub 9 Schnittstellen: 1× Buchse und 1× Stecker in einem Modul

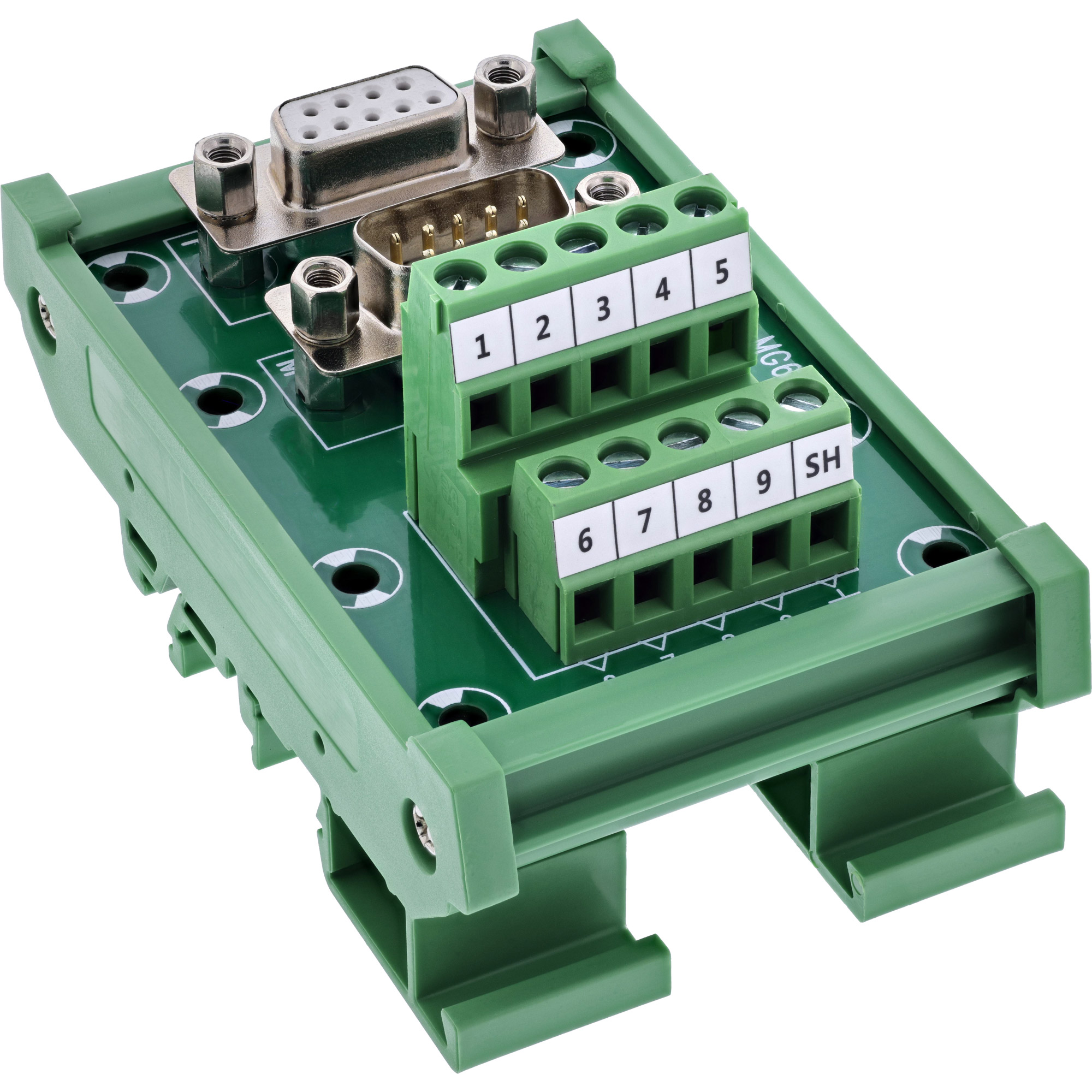

✔ Schraubklemmen mit Druckplatte, seitlich zugänglich (14–26 AWG)
✔ Betätigung mit Schlitzschraubendreher ≤ 2,5 mm

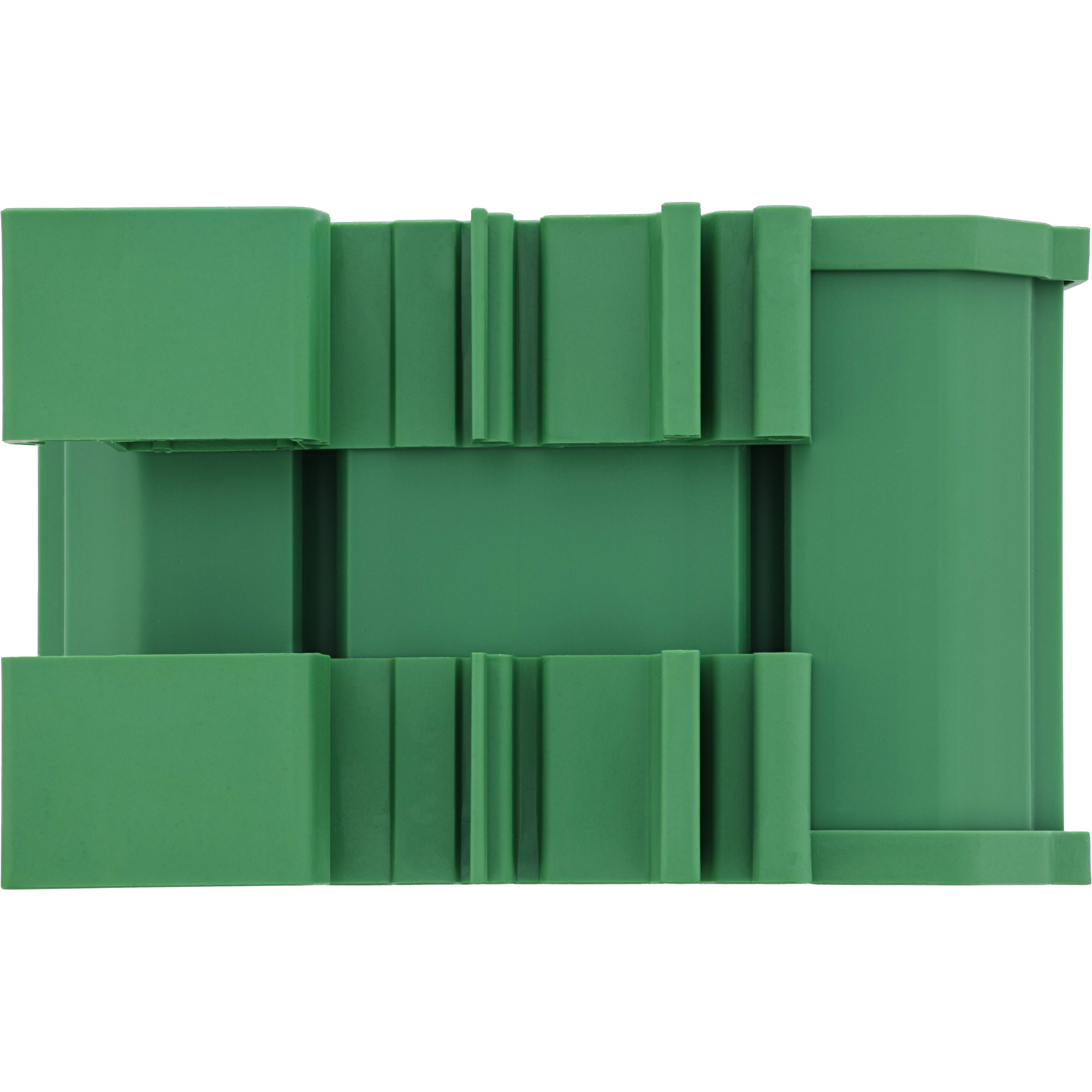

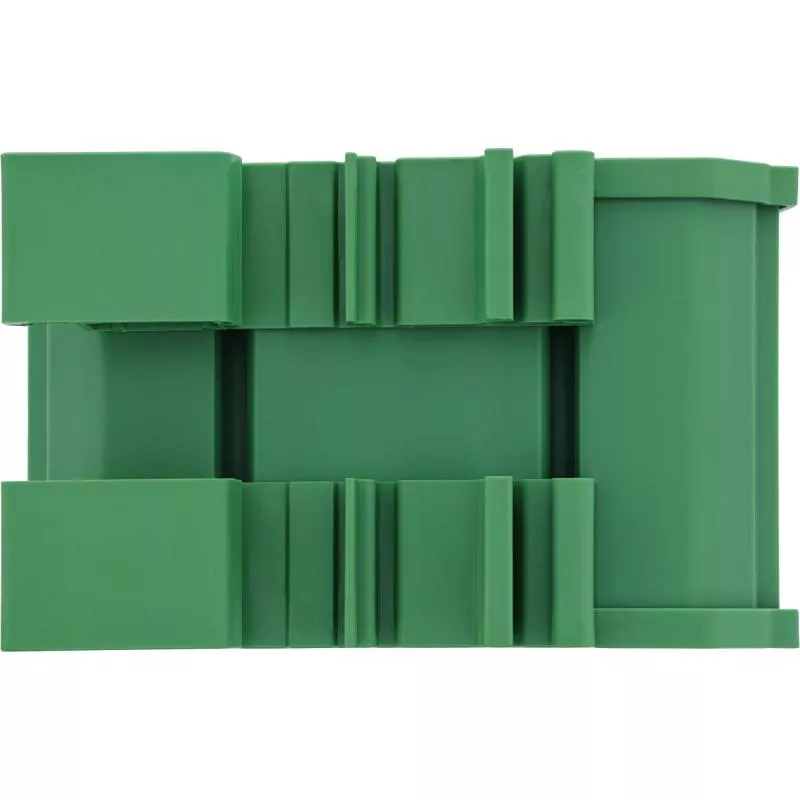

✔ Gehäuse zur direkten Montage auf DIN-Hutschiene (DIN-Rail)
✔ Für Schaltschrankbau, Maschinensteuerung, Prüfstände und Serviceeinsätze
✔ Zuverlässige Signalübertragung: Isolationswiderstand ≥ 10 MΩ, Nennstrom 0,8 A pro Pin

Technische Daten

✔ D-Sub 9: 1× Buchse, 1× Stecker, Befestigungsgewinde UNC #4-40
✔ Anschlusstechnik: Schraubklemme mit Druckplatte
✔ Leiterbereich: 14–26 AWG
✔ Werkzeug: Schlitzschraubendreher ≤ 2,5 mm
✔ Nennstrom: 0,8 A pro Pin
✔ Max. Betriebsspannung: 100 V (zwischen zwei Signalen)
✔ Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
✔ Betriebstemperatur: –20 °C bis +70 °C
✔ Isolierlage: EVA-Isolierung (Unterseite)
✔ Montage: DIN-Hutschiene (DIN-Rail)
✔ Abmessungen: ca. 87 × 53 × 34,8 mm (L × B × H)
