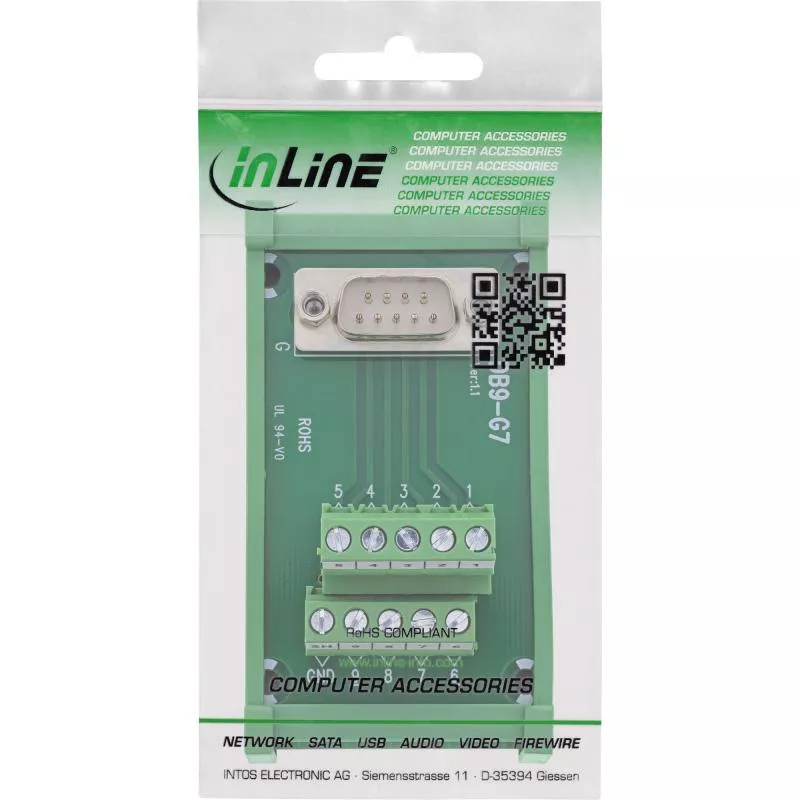

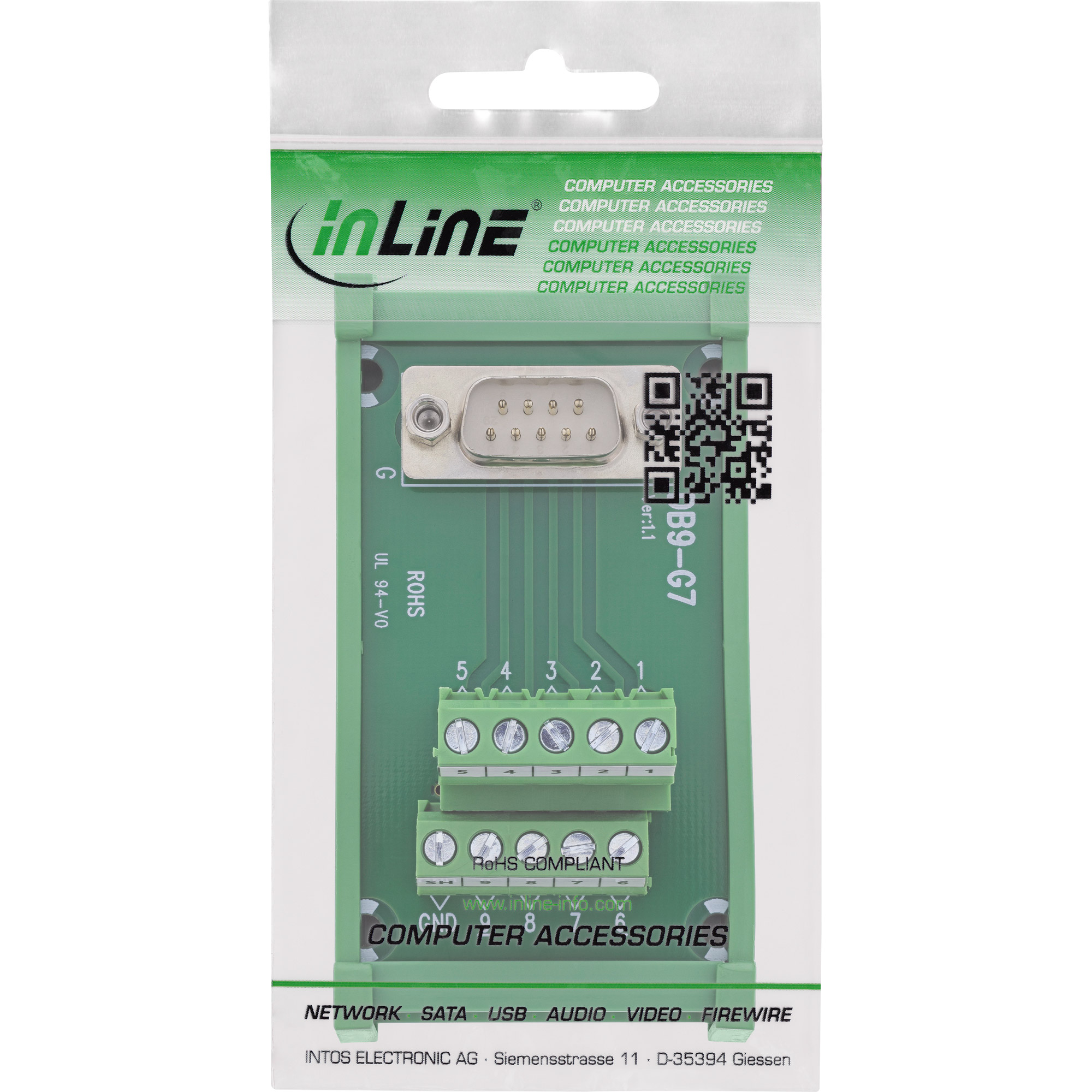

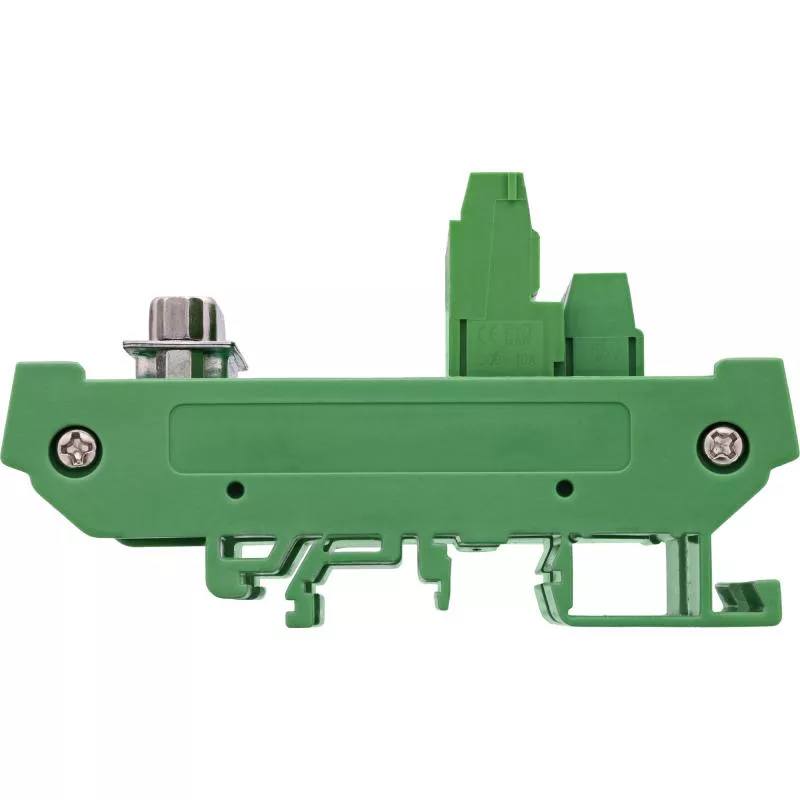

D-Sub 9 Terminalblock Stecker, Schraubklemme, Hutschiene (DIN-Rail), 14–26 AWG

Als kompakte Übergabestelle im Schaltschrank verbindet dieser D-Sub 9 Terminalblock-Stecker von InLine® die Pins direkt mit seitlichen Schraubklemmen im DIN-Rail-Gehäuse – ideal für Automatisierung, Service- und Diagnoseanschlüsse sowie strukturierte Steuerungsverdrahtung.

✔ D-Sub 9 Stecker, Befestigungsgewinde UNC #4-40
✔ Schraubklemme mit Druckplatte, seitlich zugänglich
✔ Leiterbereich: 14–26 AWG
✔ Betätigung: Schlitzschraubendreher ≤ 2,5 mm
✔ Montage: DIN-Hutschiene (DIN-Rail)

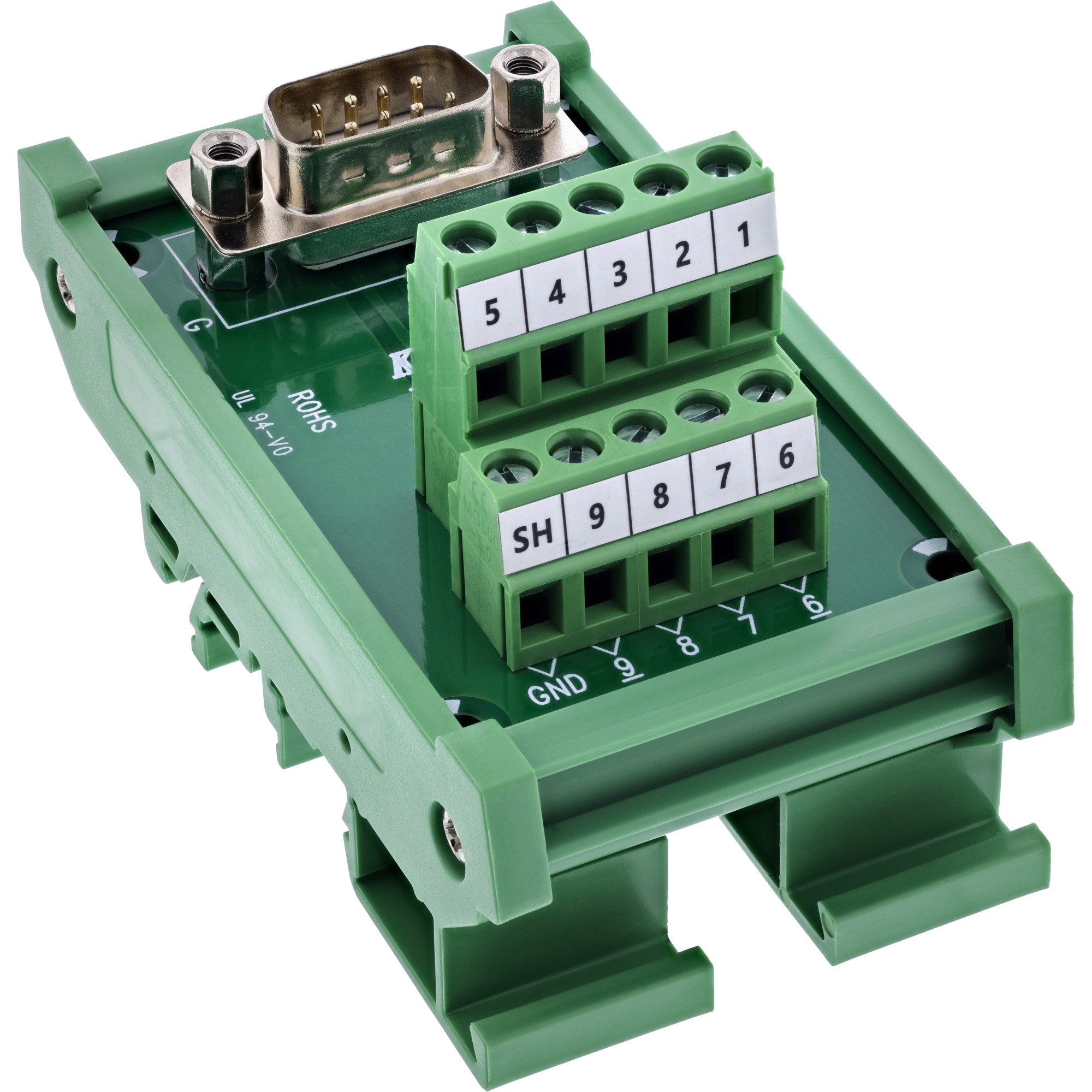

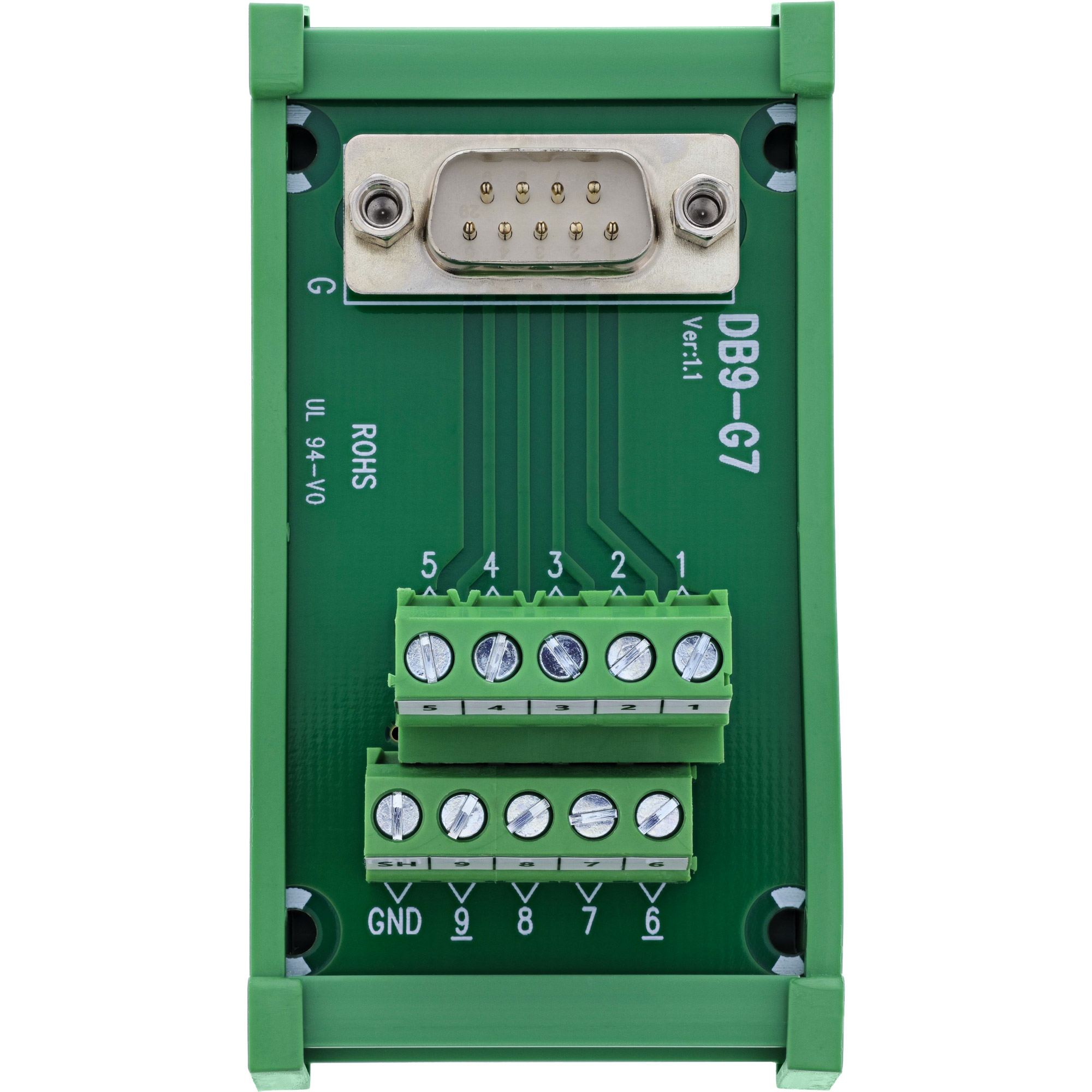

D-Sub 9 Stecker auf Schraubklemme – sauber verdrahten auf der Hutschiene

Der Terminalblock ist für strukturierte Installationen auf DIN-Hutschienen ausgelegt und erleichtert die Verdrahtung serieller und digitaler Signale ohne Löten. Die Schraubklemmen mit Druckplatte nehmen Einzeladern von 14–26 AWG auf und lassen sich werkzeugunterstützt mit einem Schlitzschraubendreher ≤ 2,5 mm kontaktieren.

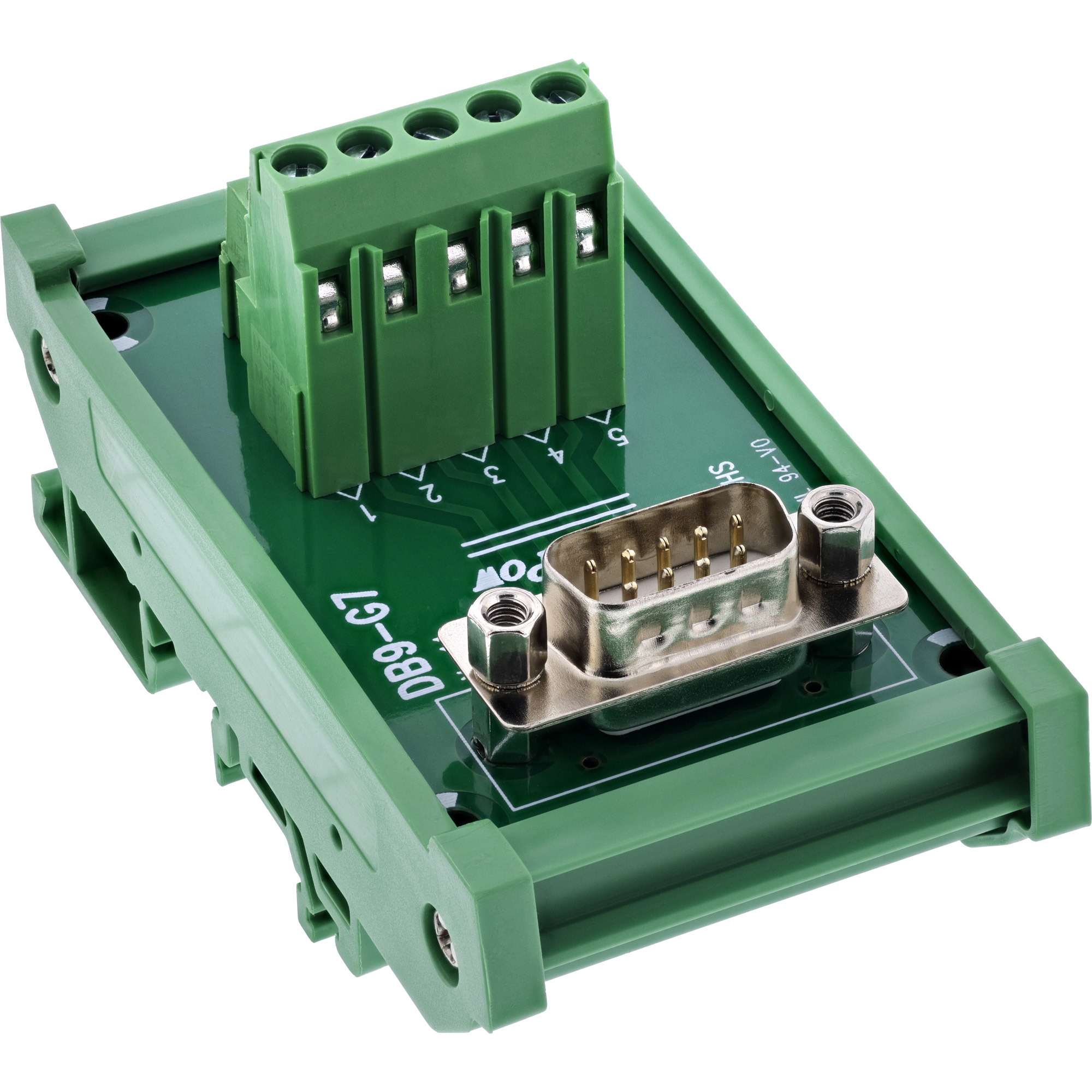

Über das Befestigungsgewinde (UNC #4-40) kann der D-Sub 9 Stecker zuverlässig mit passenden Buchsen verschraubt werden – vibrationssicher und wiederholbar trennbar. Eine EVA-Isolierlage auf der Unterseite unterstützt die Montage auf leitfähigen Flächen und erhöht die Betriebssicherheit im Schaltschrank.

Produkteigenschaften

✔ DIN-Rail-Terminalblock mit D-Sub 9 Stecker (male)
✔ Schraubklemmen mit Druckplatte, schnelle Feldverdrahtung
✔ Leiteranschluss 14–26 AWG, kein Löten erforderlich
✔ Steckerverriegelung über UNC #4-40 Gewinde
✔ Isolationswiderstand ≥ 10 MΩ @ 300 V DC
✔ Nennstrom 0,8 A pro Pin

Technische Daten

✔ D-Sub 9: Stecker, Befestigungsgewinde UNC #4-40
✔ Anschlusstechnik: Schraubklemme mit Druckplatte
✔ Anschlussbereich: 14–26 AWG
✔ Betätigung: Schlitzschraubendreher ≤ 2,5 mm
✔ Nennstrom: 0,8 A pro Pin
✔ Max. Betriebsspannung: 100 V zwischen zwei Signalen
✔ Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
✔ Betriebstemperatur: –10 °C bis +70 °C

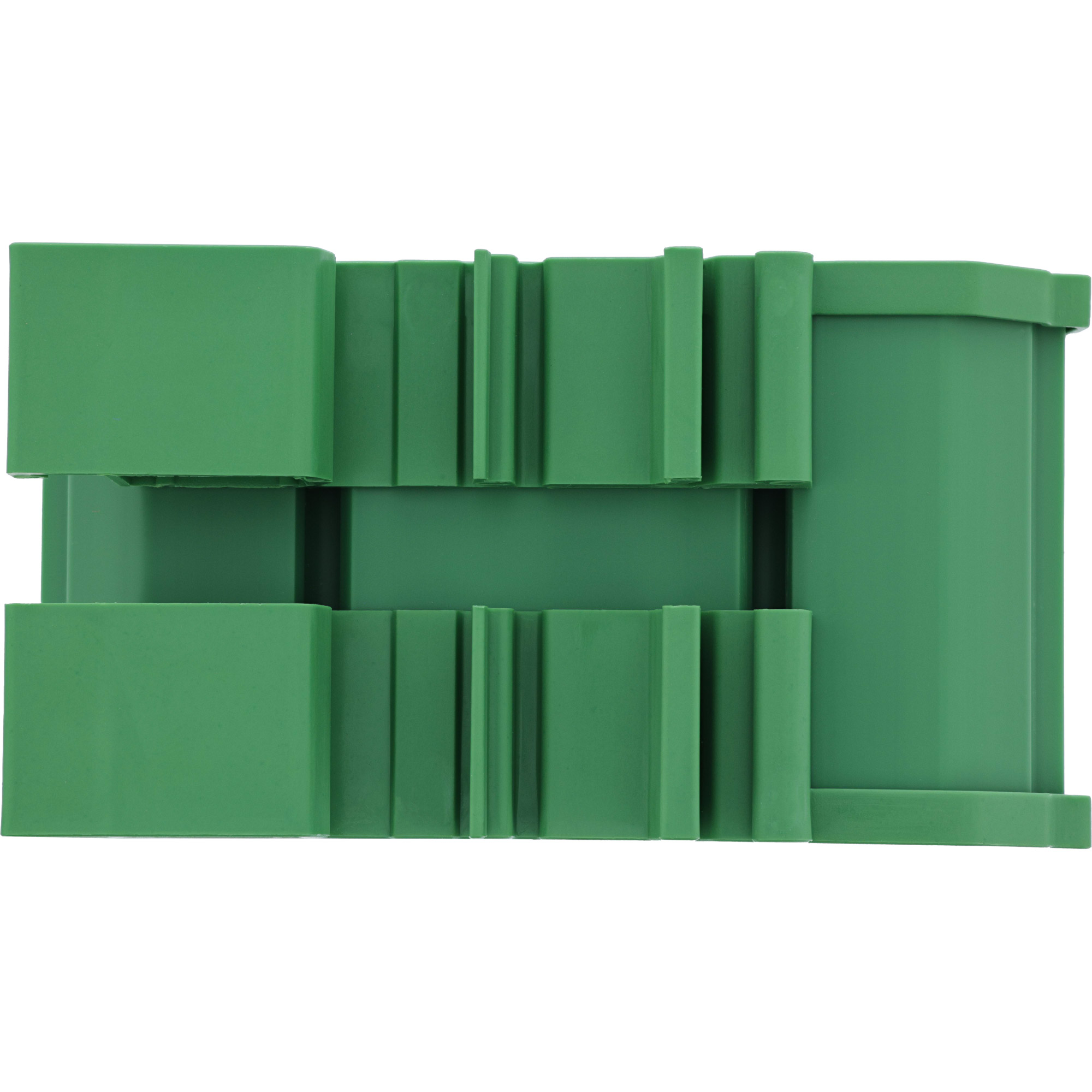

✔ Isolierlage: EVA-Isolierung auf Unterseite

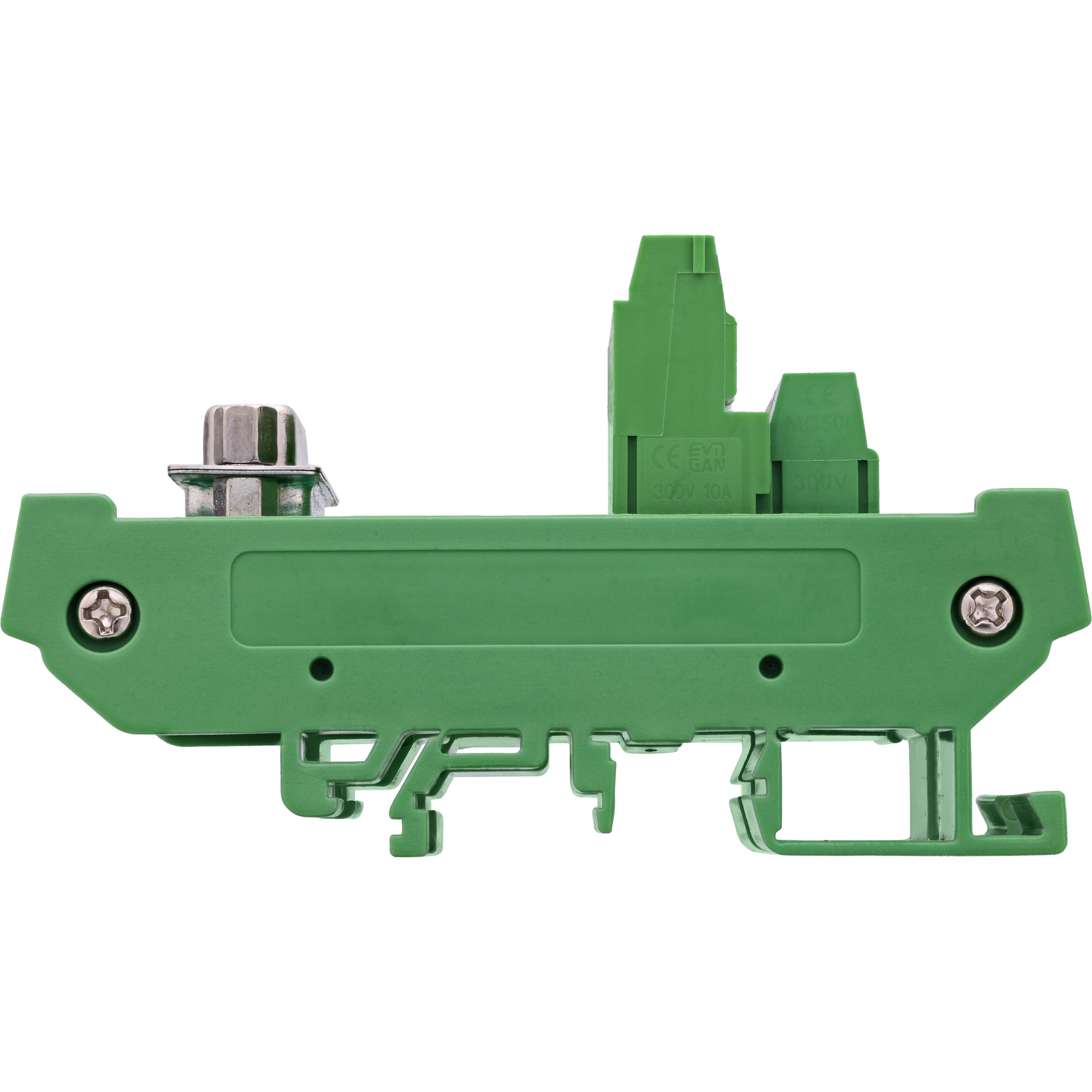

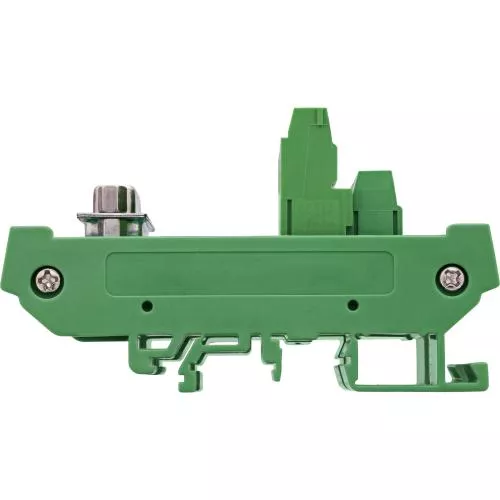

✔ Montage: Gehäuse zur direkten Montage auf DIN-Hutschiene
✔ Abmessungen: ca. 87 × 46 × 34,8 mm (L × B × H)
