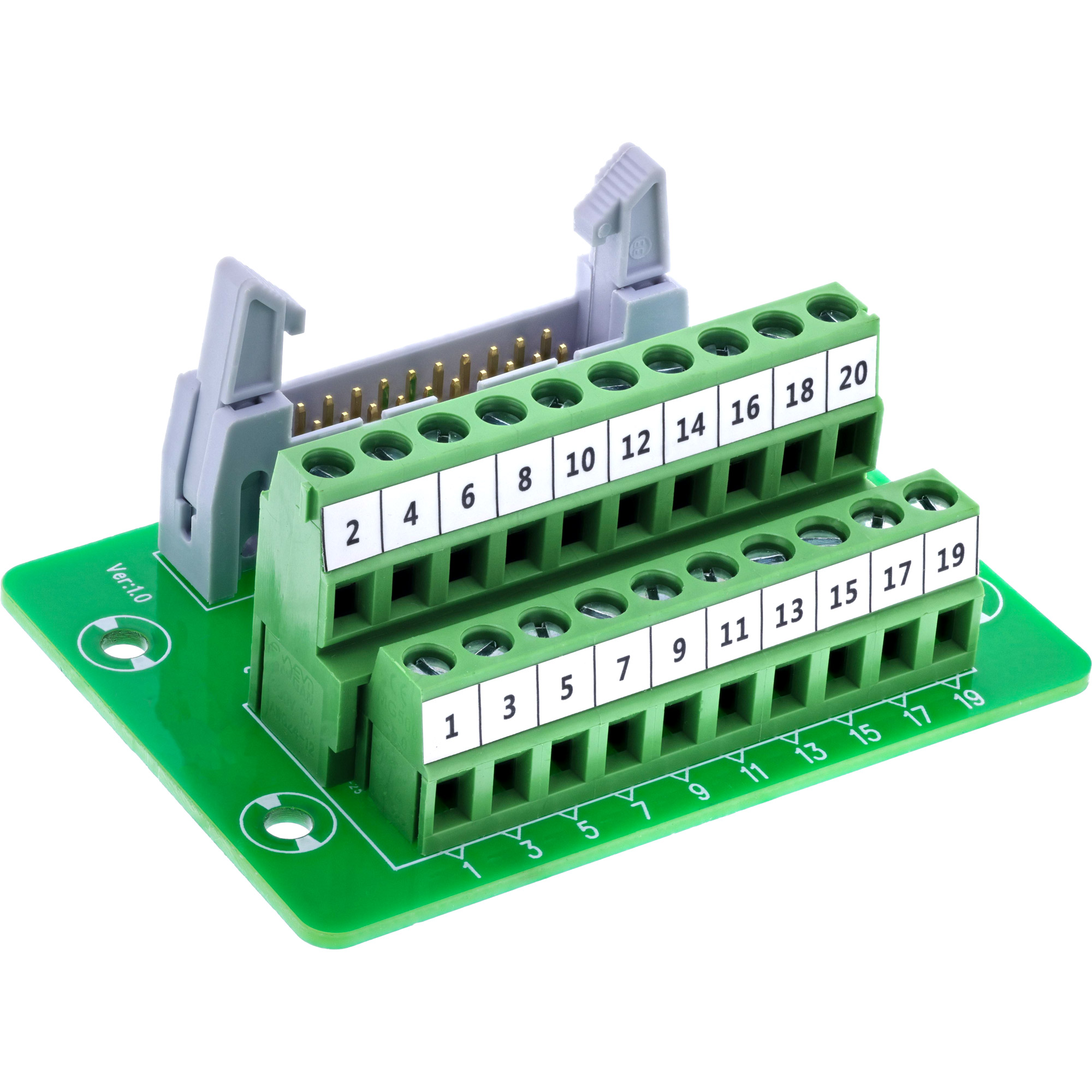

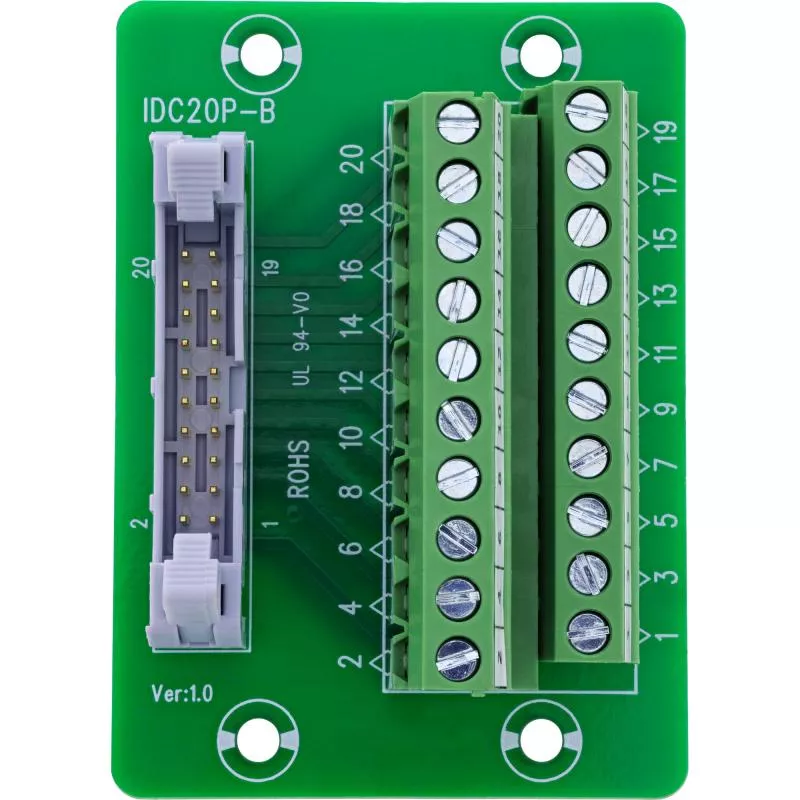

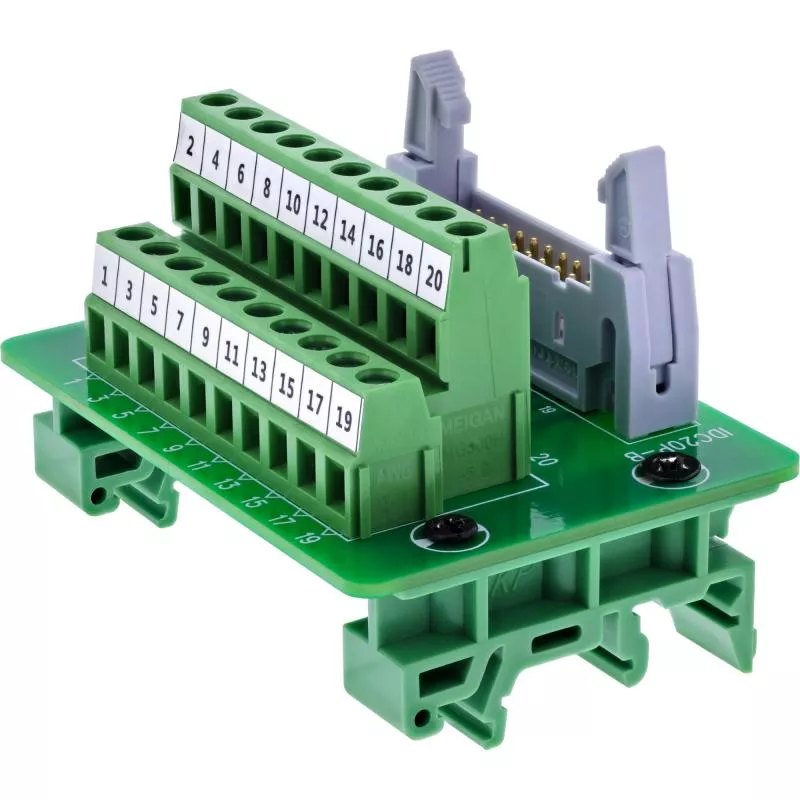

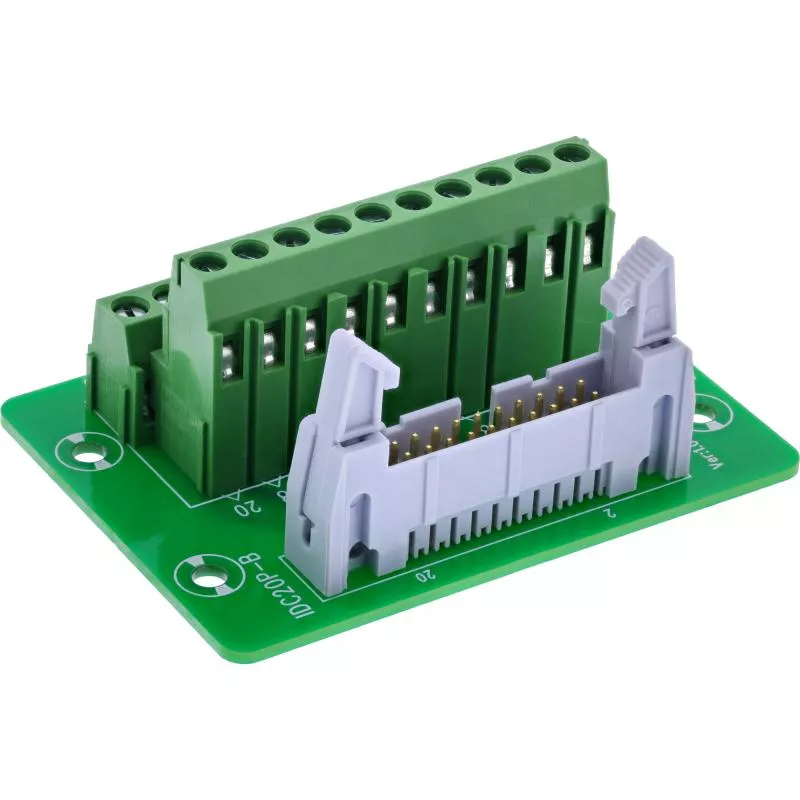

IDC 20 Buchse Terminalblock, 2×10 auf 10-pol Schraubklemme, Platinenmodul

Als kompakter Adapter für Flachband- und Steuerleitungen verbindet diese IDC-20 Buchse (2×10) von InLine® die Pins strukturiert mit einer 10-poligen Schraubklemme auf Platine – ideal für Prüfaufbauten, Prototyping, Signalverteilung und Serviceeinsätze.

✔ Schnittstelle: IDC 20 Buchse (2×10), Raster 2,54 mm
✔ Schraubklemme mit Druckplatte: 10-polig, Raster 5,0 mm
✔ Leiterbereich: 16–26 AWG
✔ Betätigung: Schlitzschraubendreher ≤ 2,5 mm
✔ Hinweis: Je 2 IDC-Pins intern auf 1 Klemme (z. B. 1+2 → K1)

IDC-20 auf Schraubklemme – Signale geordnet verdrahten ohne Löten

Der Adapter setzt eine 20-polige IDC-Buchse (2×10) auf eine 10-polige Schraubklemmenleiste um und eignet sich damit besonders für modulare Steuerungs- und Prüfsysteme. Die Klemmen sind eindeutig beschriftet und ermöglichen eine schnelle, werkzeugunterstützte Verdrahtung einzelner Adern im Bereich 16–26 AWG.

Die Ausführung auf stabiler Platine erleichtert die Integration in Gehäuse, Adapterfelder oder Prüfumgebungen. Eine EVA-Isolierlage auf der Unterseite unterstützt die Montage auf leitfähigen Flächen. Praktisch bei vielen Setups: Je zwei benachbarte IDC-Pins sind intern auf eine Schraubklemme gelegt, wodurch sich Signale übersichtlich zusammenfassen lassen.

Produkteigenschaften

✔ IDC-20 Buchse (2×10) auf 10-polige Schraubklemme
✔ Schraubklemmen mit Druckplatte, klare Zuordnung
✔ Leiteranschluss 16–26 AWG, verlötfreie Verdrahtung
✔ Platinenmodul für kompakte Integration
✔ Geprüfte Isolationsfestigkeit bis 300 V AC, Kurzschlussprüfung
✔ Nennstrom bis 0,8 A pro Pin

Technische Daten

✔ IDC-Schnittstelle: 20-polige IDC-Buchse (2×10), Raster 2,54 mm
✔ Schraubklemmleiste: 10 Klemmen, Raster 5,0 mm, mit Druckplatte
✔ Signalzuordnung: je nach Anwendung belegbar (z. B. GND, D0–D7)
✔ Interne Zuordnung: je 2 IDC-Pins auf 1 Klemme (z. B. 1+2 → K1)
✔ Anschlussbereich: 16–26 AWG
✔ Betätigung: Schlitzschraubendreher ≤ 2,5 mm
✔ Nennstrom: 0,8 A pro Pin
✔ Max. Betriebsspannung: 100 V zwischen zwei Signalen
✔ Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
✔ Max. Leiterwiderstand: 5 Ohm
✔ Betriebstemperatur: –10 °C bis +70 °C
✔ Isolierlage: EVA-Isolierung auf Unterseite
✔ Abmessungen: ca. 71 × 51 × 48,7 mm (B × H × T)
