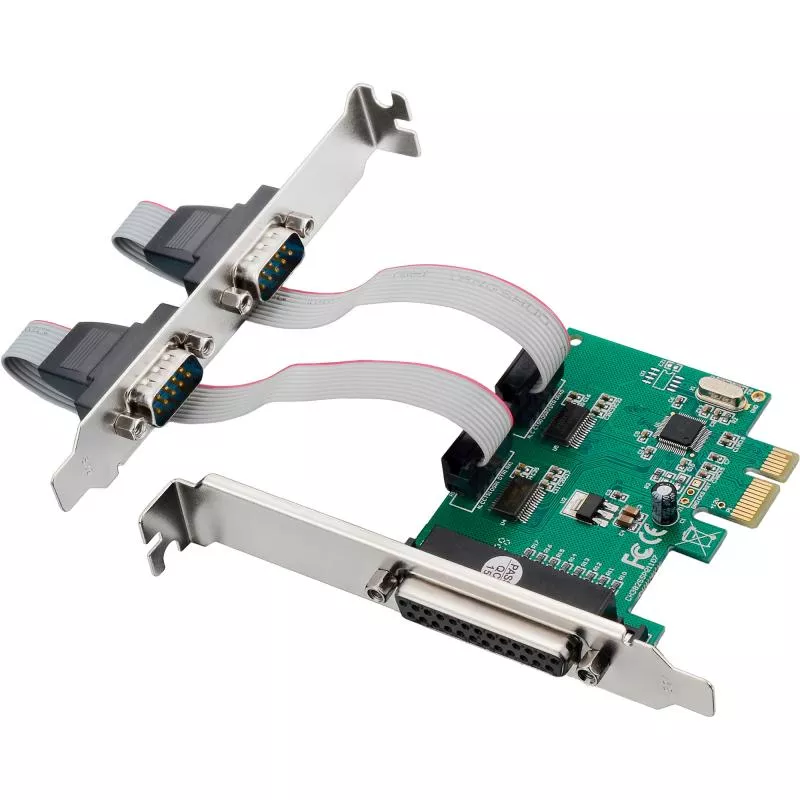

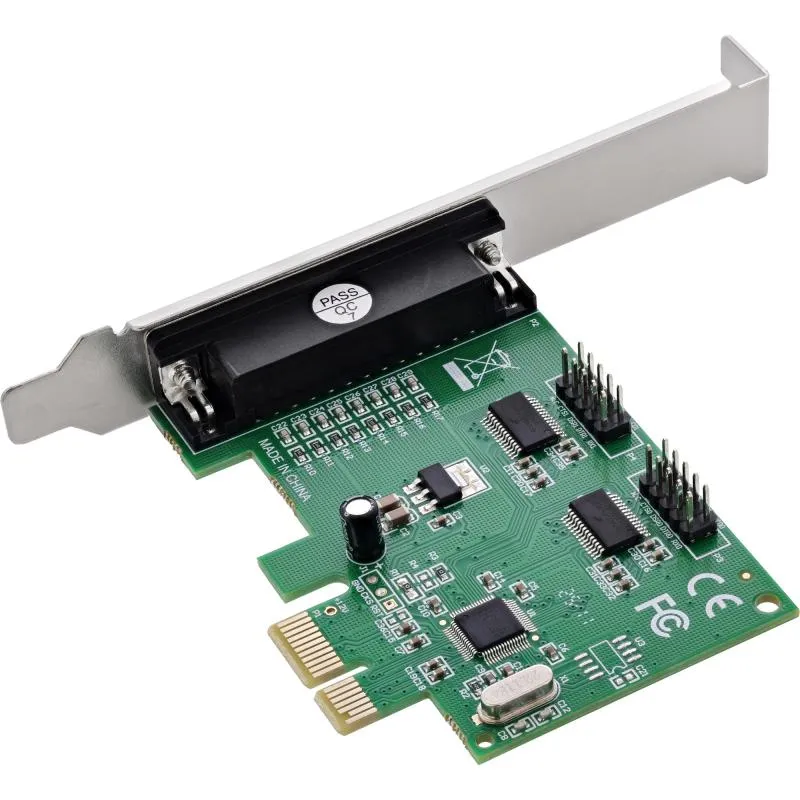

PCIe Karte 2x RS-232, 1x Parallelport IEEE 1284
NEU
Serielle Steuerungen, Messsysteme, Embedded-Hardware oder Kassensysteme mit RS-232- oder Parallelport-Anschluss lassen sich mit dieser PCIe-Karte auch an moderne Desktop-PCs und Industrie-Systeme ohne native Legacy-Schnittstellen anbinden. Die Karte stellt zwei serielle RS-232-Anschlüsse und einen parallelen IEEE-1284-Anschluss bereit.
Der WCH CH382L Chipsatz unterstützt 16C550-, 16C552-, 16C554- und 16C750-kompatible UART-Funktionen mit konfigurierbaren Übertragungsparametern (Datenbits, Stoppbits, Parität, Hardware-/Software-Flusskontrolle). Die parallele Schnittstelle unterstützt SPP-, PS/2-, EPP- und ECP-Modi nach IEEE 1284.
PCIe Legacy-Schnittstellenkarte für RS-232 und Parallelport
Die PCIe-x1-Anbindung der InLine® Karte lässt sich einfach in kompatible Systeme integrieren, die beiliegenden Low-Profile Slotbleche ermöglichen zusätzlich den Einbau in kompakte Gehäuse und Industrie-PCs.
Eigenschaften im Überblick

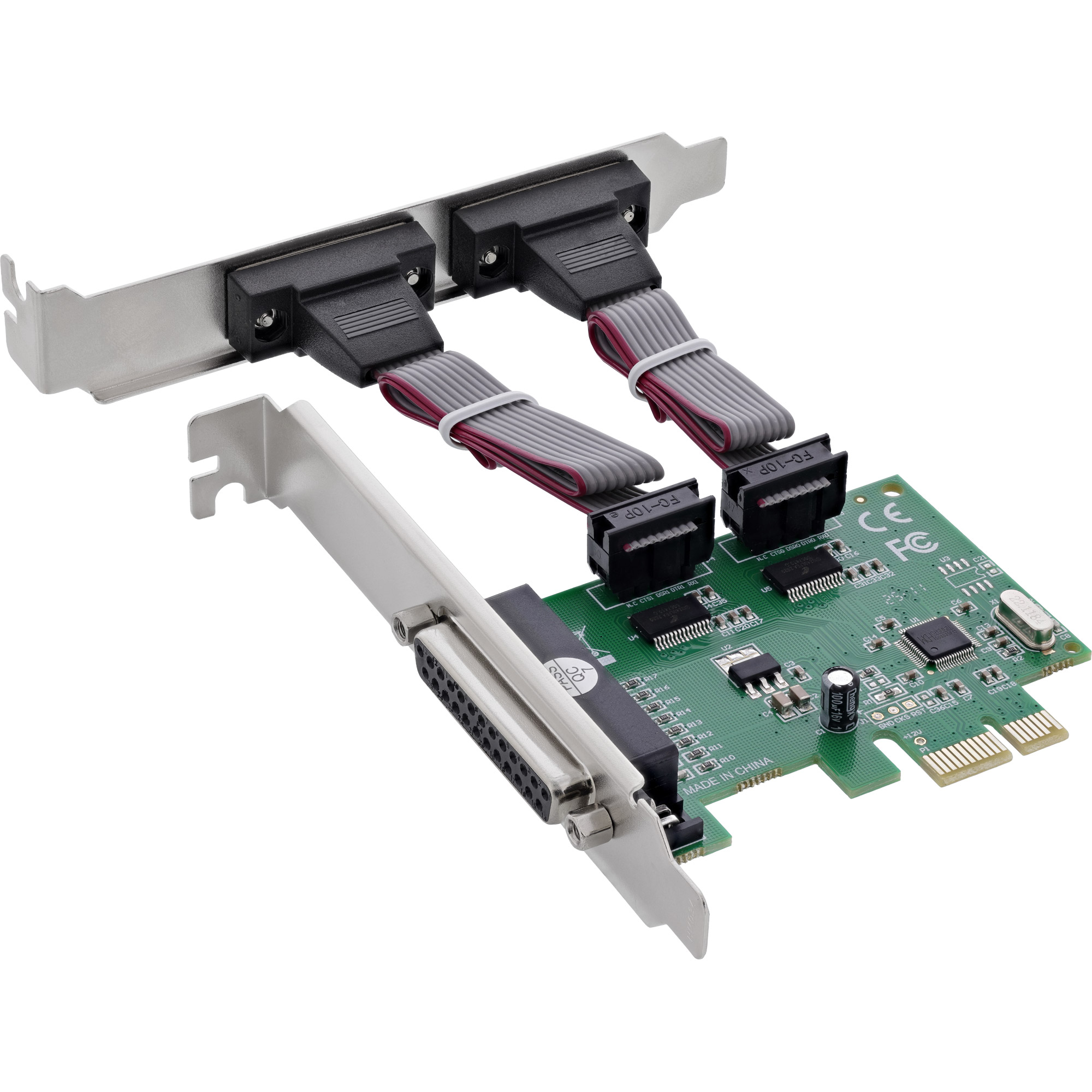

- 2x RS-232 (D-Sub 9) und 1x Parallelport (D-Sub 25)
- WCH CH382L Chipsatz mit 16C550/552/554/750-kompatibler UART
- Serielle Datenrate bis 115 kb/s je Port, 256 Byte FIFO-Puffer
- Parallelport nach IEEE 1284 mit SPP, PS/2, EPP und ECP
- Low-Profile Slotbleche für kompakte Systeme im Lieferumfang
Technische Daten
- PCIe-Standard: PCIe v1.1, x1-Lane (kompatibel zu PCIe 2.0 und höher)
- Anschlüsse: 2x RS-232, D-Sub 9 Stecker (männlich); 1x Parallel, D-Sub 25 Buchse (weiblich)
- Chipsatz: WCH CH382L
- Bus-Schnittstelle: PCI Express
- UART-Kompatibilität: 16C550, 16C552, 16C554, 16C750
- Serielle Datenrate: bis 115 kb/s je Port
- FIFO-Puffer: 256 Byte für Sende- und Empfangsdaten je Port
- Flusskontrolle: Hardware und Software
- Datenbits: 5, 6, 7 oder 8 Bit
- Stoppbits: 1 oder 2
- Parität: keine, gerade, ungerade, Mark, Space
- Parallele Schnittstelle: IEEE 1284-konform
- Parallelport-Modi: SPP, PS/2, EPP, ECP
- Parallele Datenrate: bis 1 MB/s
- Betriebssysteme: Windows 2000/XP/Vista/7/8/8.1, Windows Server 2003/2008, Windows 10/11 (32/64 Bit), Linux, DOS
Lieferumfang
- 1x Schnittstellenkarte, 2x Seriell 9-polig + 1x Parallel
- 3x Low-Profile Slotblech
- 1x Treiber-CD
- 1x Bedienungsanleitung (Deutsch/Englisch)
FAQ – Häufige Fragen
▸ Ist die serielle Datenrate von 115 kb/s ausreichend für ältere Messgeräte?
115 kb/s (entspricht 115.200 Baud) deckt die in der Praxis gängigen RS-232-Baudraten ab, die bei den meisten seriellen Mess-, Steuer- und Industriegeräten verwendet werden. Für Geräte mit höheren Datenraten oder speziellen UART-Anforderungen sollte die Kompatibilität mit den unterstützten UART-Chips (16C550/552/554/750) vorab geprüft werden.
▸ Warum liegen 3 Slotbleche bei, obwohl die Karte nur 3 Anschlüsse hat?
Low-Profile-Karten werden häufig mit unterschiedlichen Slotblech-Varianten ausgeliefert (z. B. für unterschiedliche Gehäusehöhen oder Halterungstypen), damit die Karte in verschiedenen Gehäuseformen montiert werden kann. Es wird jeweils nur ein passendes Slotblech benötigt, die übrigen dienen als Ersatz oder für alternative Einbausituationen.
