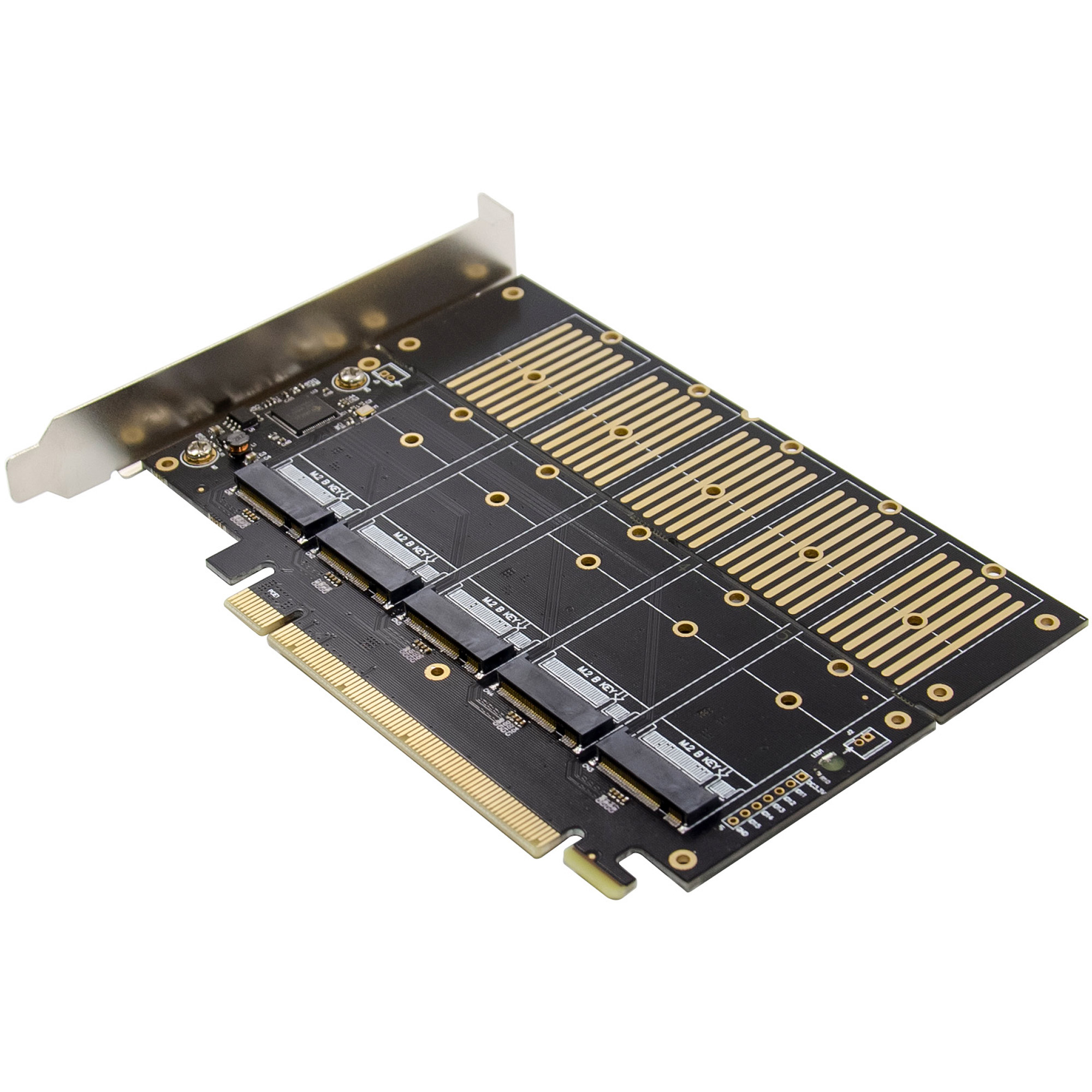

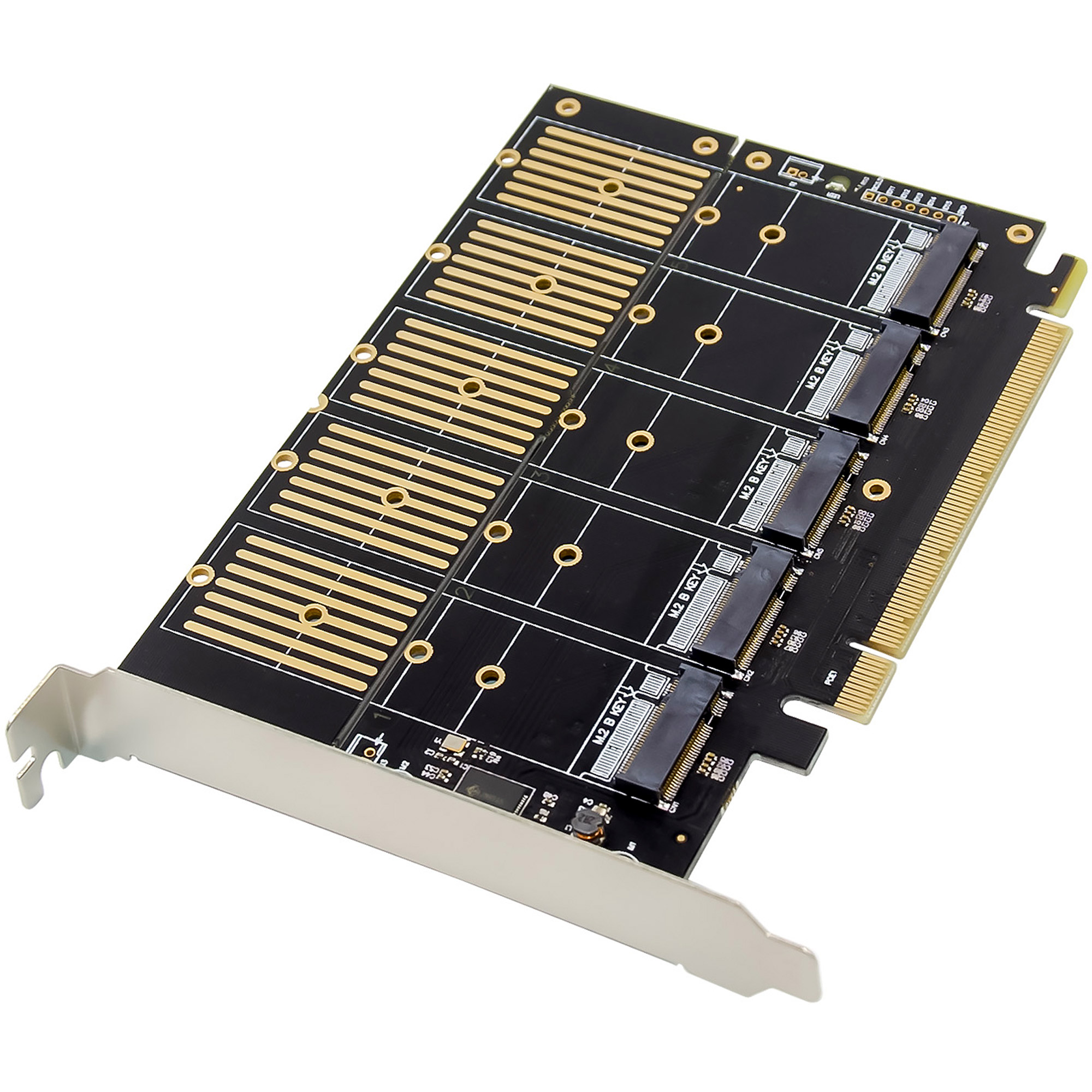

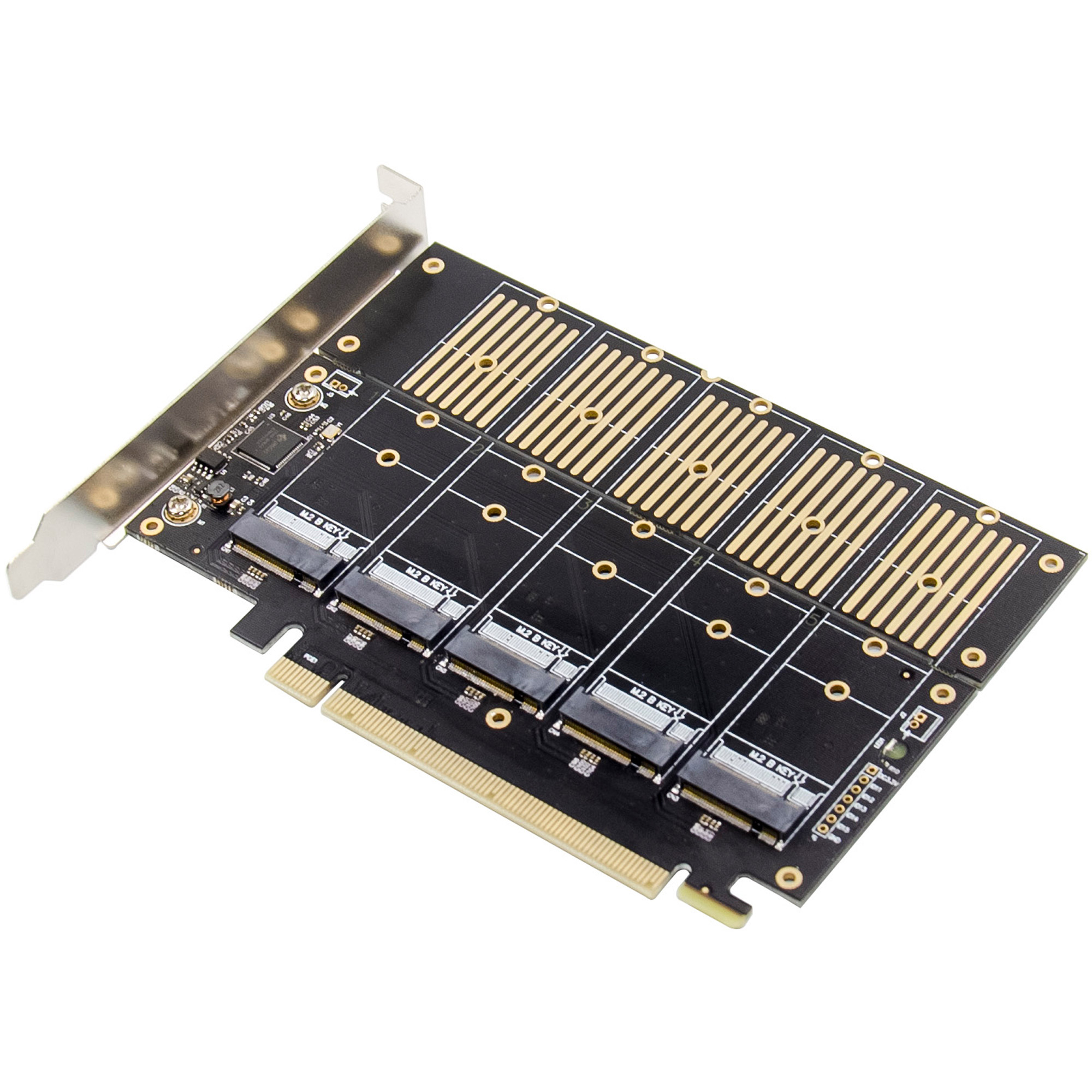

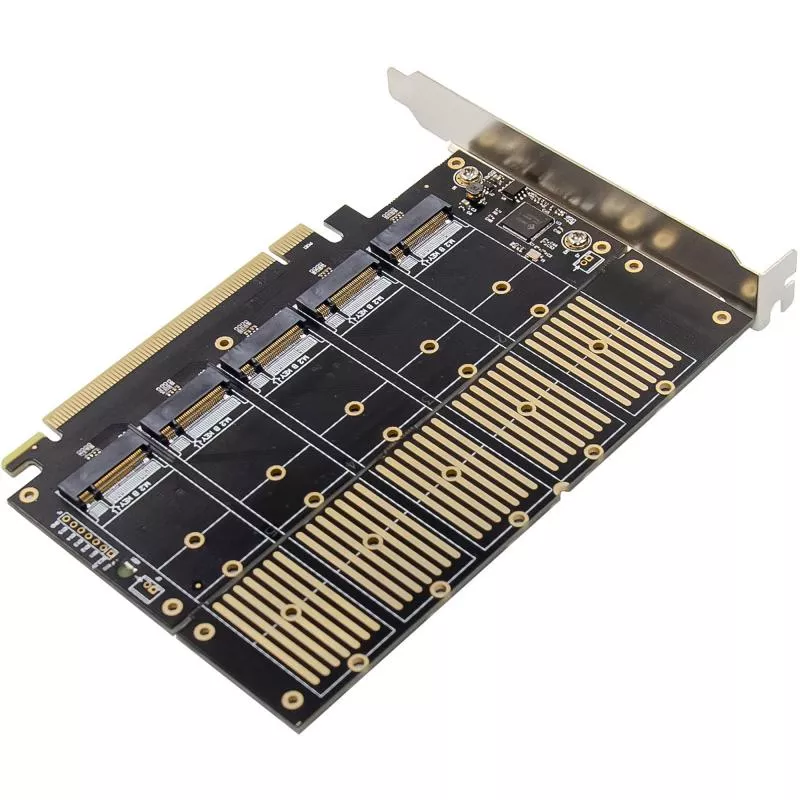

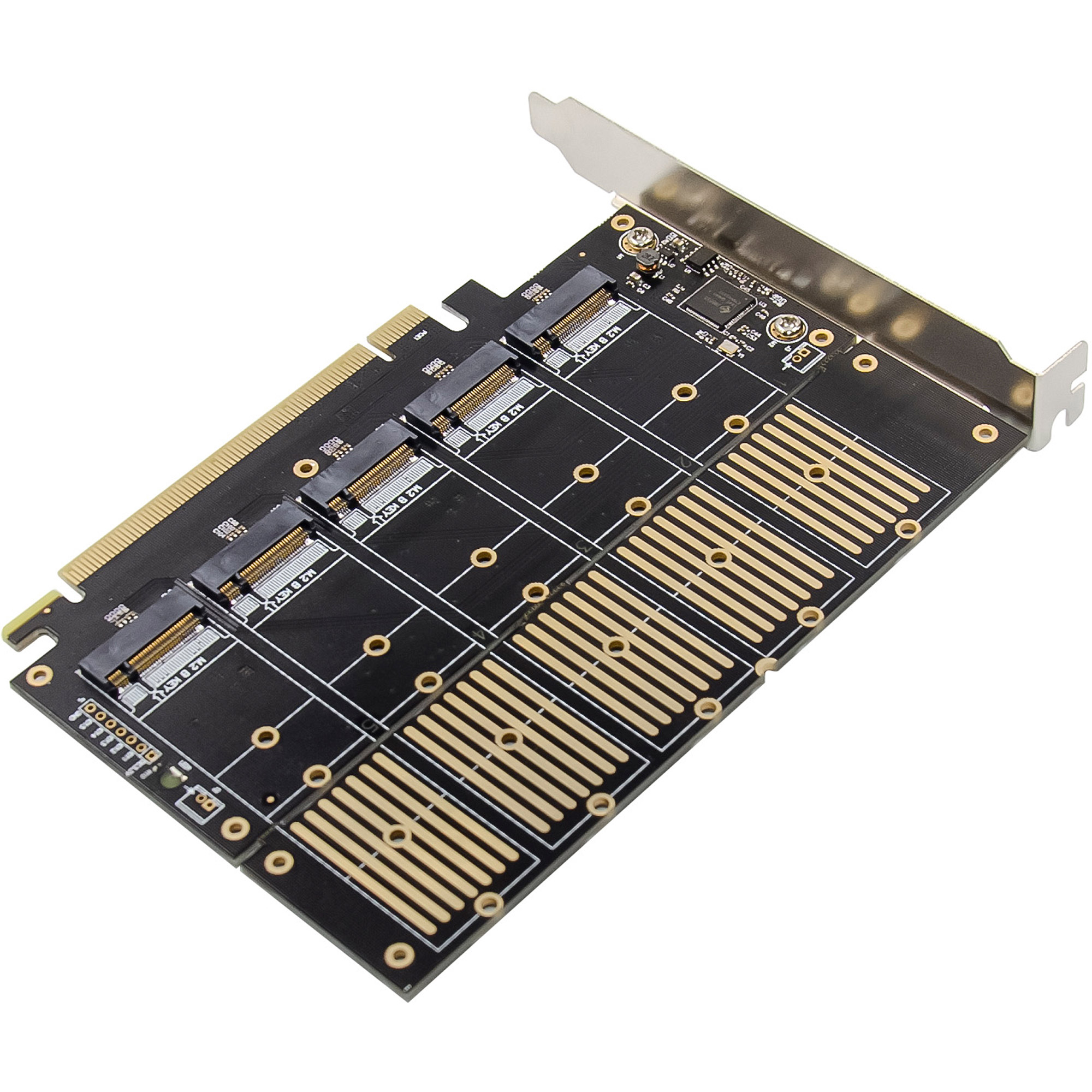

SATA Schnittstellenkarte, PCIe x16, 5x M.2 Key B (SATA), Low-Profile, inkl. Adapter

Für den Ausbau kompakter Speicher-Setups konzipiert, ermöglicht diese SATA Schnittstellenkarte den Betrieb von bis zu fünf M.2 SATA-SSDs (Key B bzw. B+M) über eine PCIe-Steckkarte. Das Modell stammt aus dem professionellen Zubehörsortiment von InLine® und eignet sich besonders für Server, Workstations oder leistungsstarke Desktop-Systeme, wenn mehrere SATA-SSDs platzsparend integriert werden sollen.

PCIe x16 zu 5x M.2 Key B (SATA) – bis zu fünf M.2 SATA-SSDs nachrüsten

Der JMB585-Controller stellt fünf SATA 6 Gb/s Kanäle bereit (SATA Revision 3.2) und unterstützt gängige Funktionen wie AHCI und Native Command Queue (NCQ). Zusätzlich werden Port-Multiplikator-Betrieb (Command/FIS), gestaffeltes Hochfahren sowie Energiesparmodi (Partial/Slumber) unterstützt – sinnvoll für Systeme, die mehrere Laufwerke stabil betreiben und bei Bedarf energieeffizient arbeiten sollen. Die M.2 SATA-SSDs werden über mitgelieferte M.2-Adapterkarten (Key B) angebunden; passende SATA-Kabel und Kühlkörper liegen bei.

Produkteigenschaften

✔ Bis zu 5x M.2 SATA-SSDs über Key B Ports (per mitgelieferter Erweiterungskarten)
✔ Unterstützt M.2 B-Key und B+M-Key SATA-SSDs in 2230 / 2242 / 2260 / 2280
✔ SATA 6 Gb/s je Port (SATA Revision 3.2)
✔ AHCI und NCQ für sauberen SATA-Betrieb
✔ Port-Multiplikator-Unterstützung (Command- und FIS-basiert)
✔ Energiesparfunktionen (Partial / Slumber) und gestaffeltes Hochfahren
✔ Low-Profile-Slotblech inklusive – geeignet für verschiedene Gehäuse

Kompatibilität & Hinweise

✔ Ausgelegt für M.2 SATA-SSDs (Key B / B+M) – NVMe wird nicht unterstützt
✔ PCIe x16 Steckplatz erforderlich (PCIe-Lanes werden intern bis zu 2 Lanes genutzt)
✔ Geeignet für Windows und Linux (siehe Betriebssysteme)

Technische Daten

✔ PCIe-Standard: PCIe v3.1a (bis zu 2 PCIe-Lanes nutzbar)
✔ Schnittstelle: PCIe x16 (mechanisch)
✔ SATA-Standard: SATA 6 Gb/s, SATA Revision 3.2
✔ Anschlüsse: 5x M.2 Key B Ports (über Erweiterungskarten)
✔ Kompatible SSD-Typen: M.2 B-Key und B+M-Key (SATA), 2230 / 2242 / 2260 / 2280
✔ Übertragungsrate: bis 6 Gb/s je Port
✔ Chipsatz: JMB585
✔ Port-Multiplikation: Unterstützt (Command- und FIS-basiert)
✔ AHCI-Modus: Unterstützt
✔ NCQ: Unterstützt
✔ SATA-Energiesparfunktionen: Partial / Slumber
✔ Gestaffeltes Hochfahren: Unterstützt
✔ Betriebstemperatur: 0 °C bis 55 °C
✔ Lagertemperatur: –40 °C bis 70 °C
✔ Luftfeuchtigkeit: bis 90 %, nicht kondensierend

Unterstützte Betriebssysteme

✔ Windows 7 / 8 / 8.1 / 10 / 11
✔ Linux

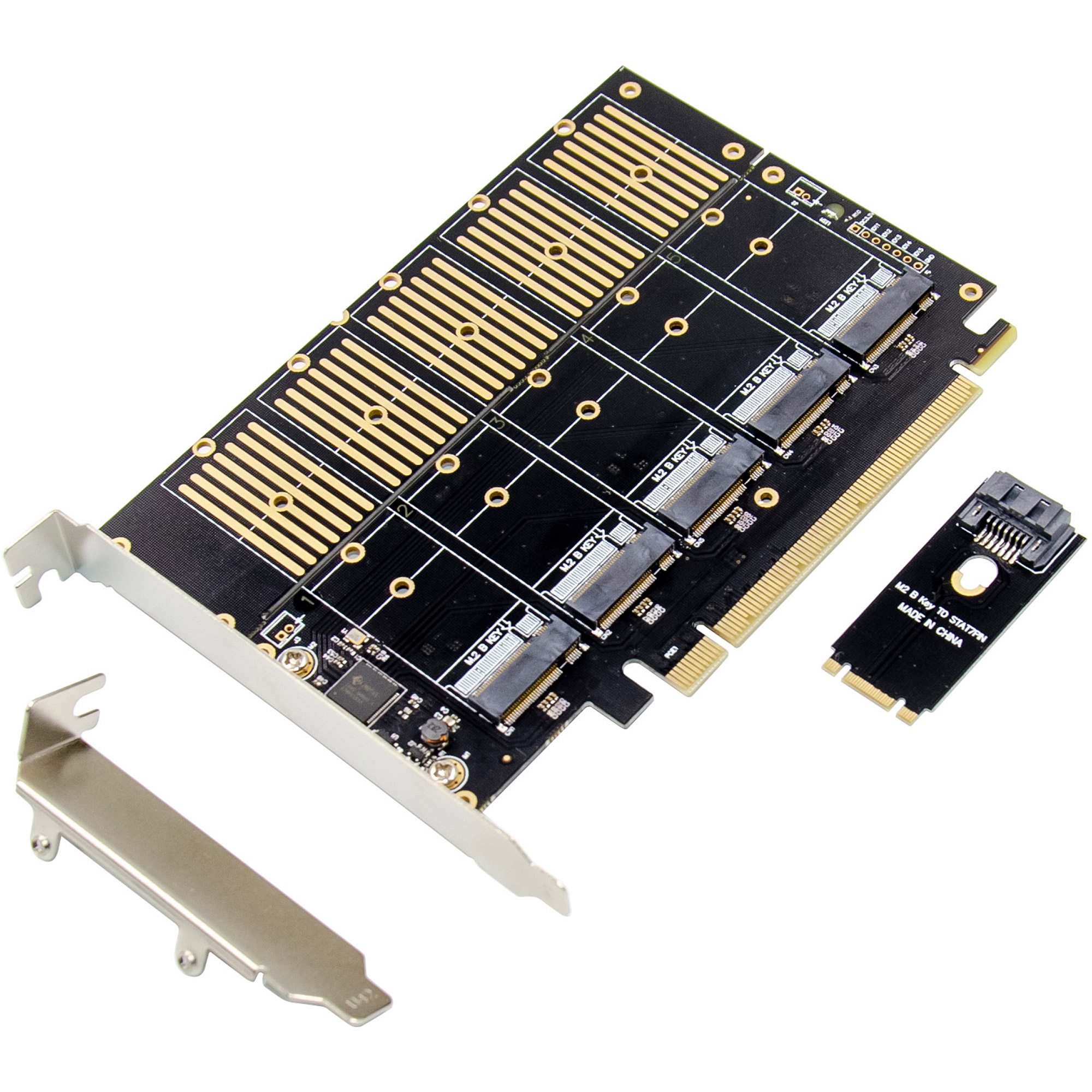

Lieferumfang

✔ SATA Schnittstellenkarte, PCIe x16, 5x M.2 Key B (SATA)
✔ Low-Profile-Slotblech
✔ 5x M.2 Key B zu SATA-Erweiterungskarte
✔ 5x SATA-Kabel
✔ 5x Kühlkörper
✔ 5x Schrauben
✔ Schraubendreher
✔ Bedienungsanleitung (DE/EN)
