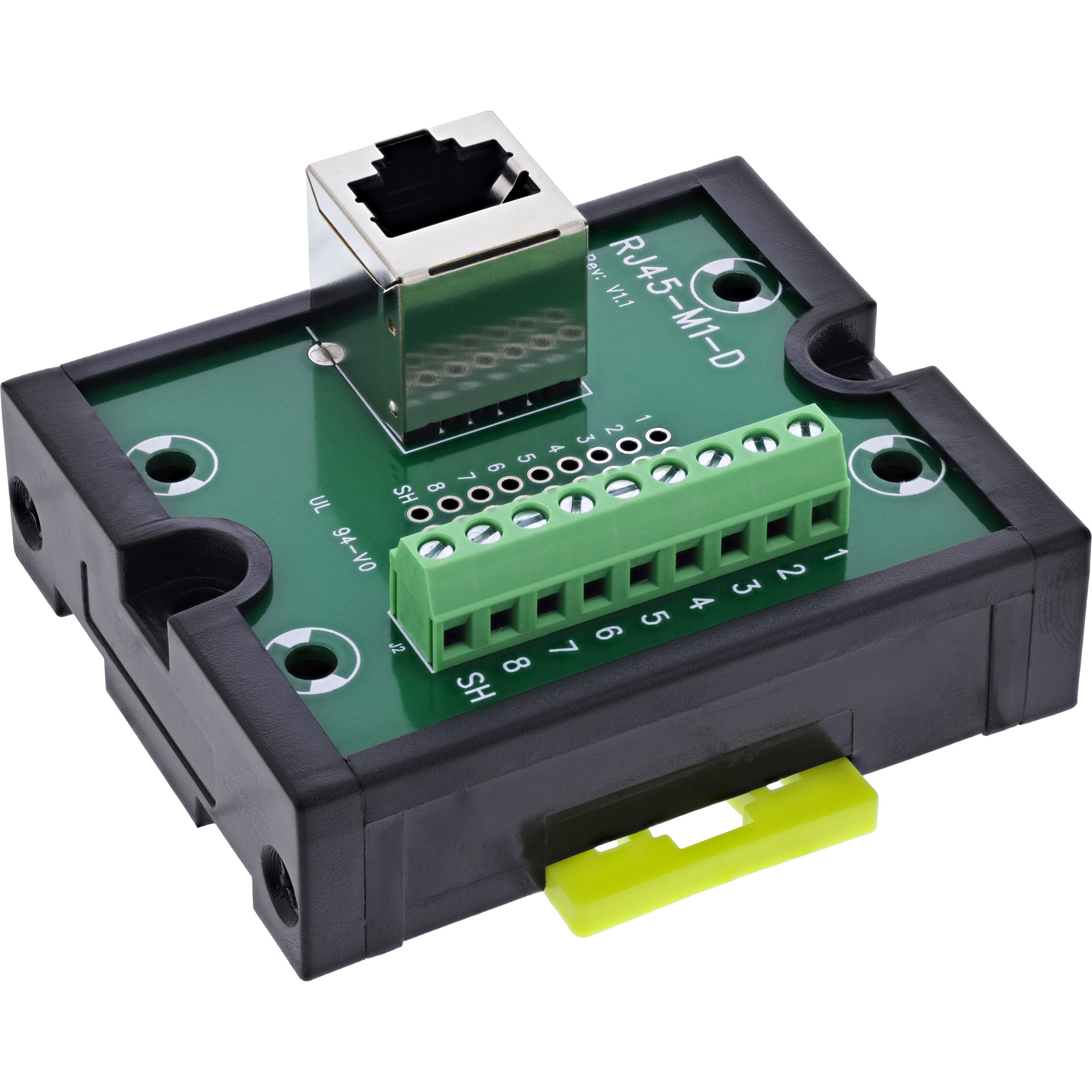

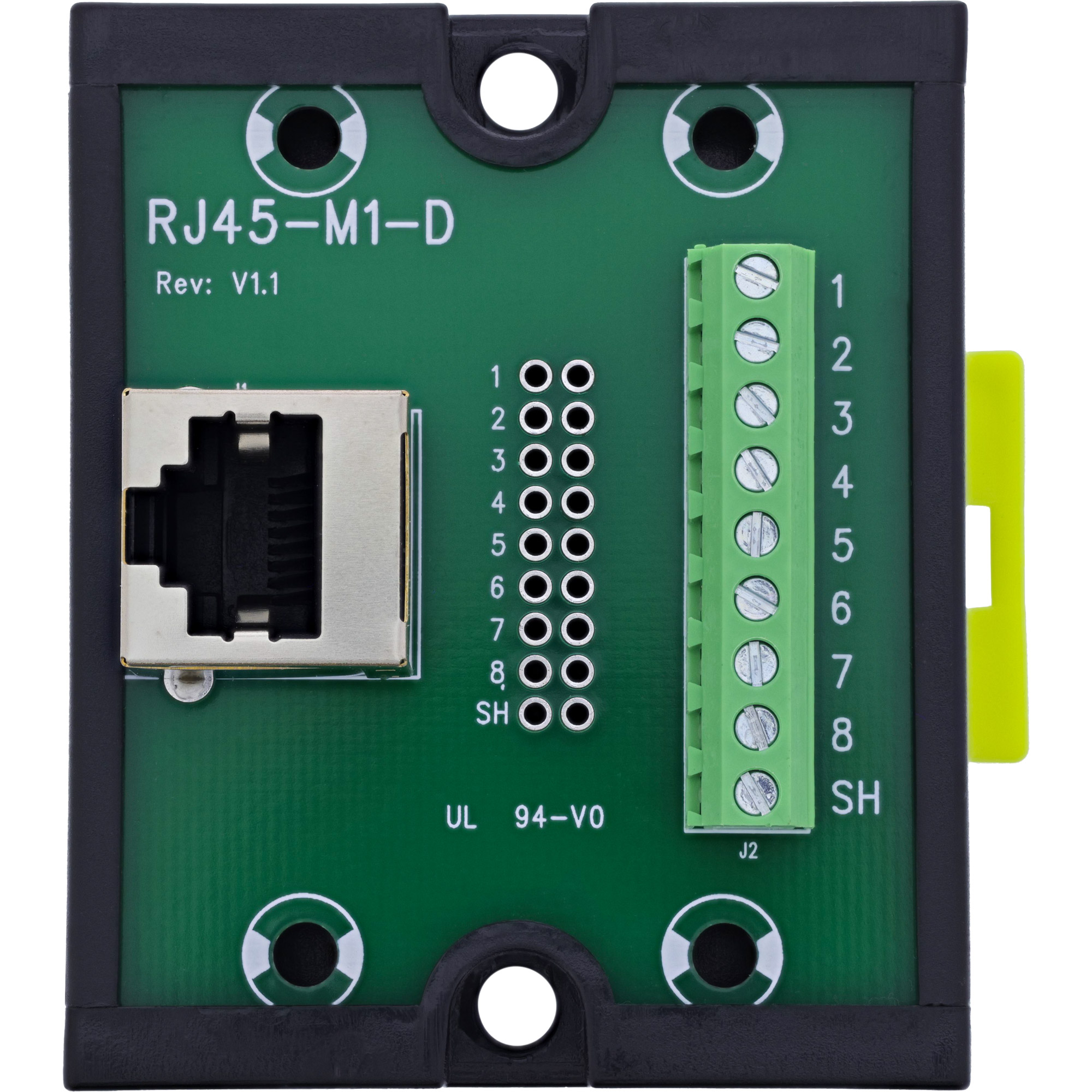

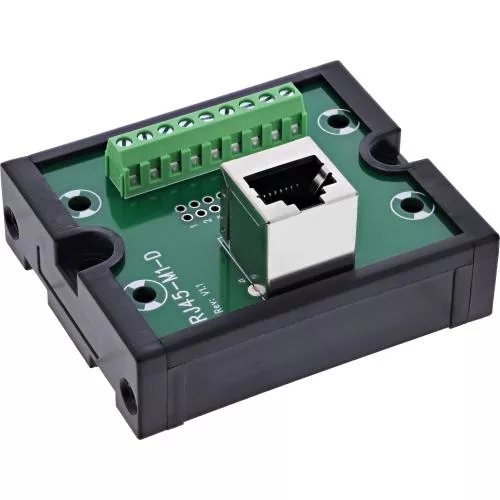

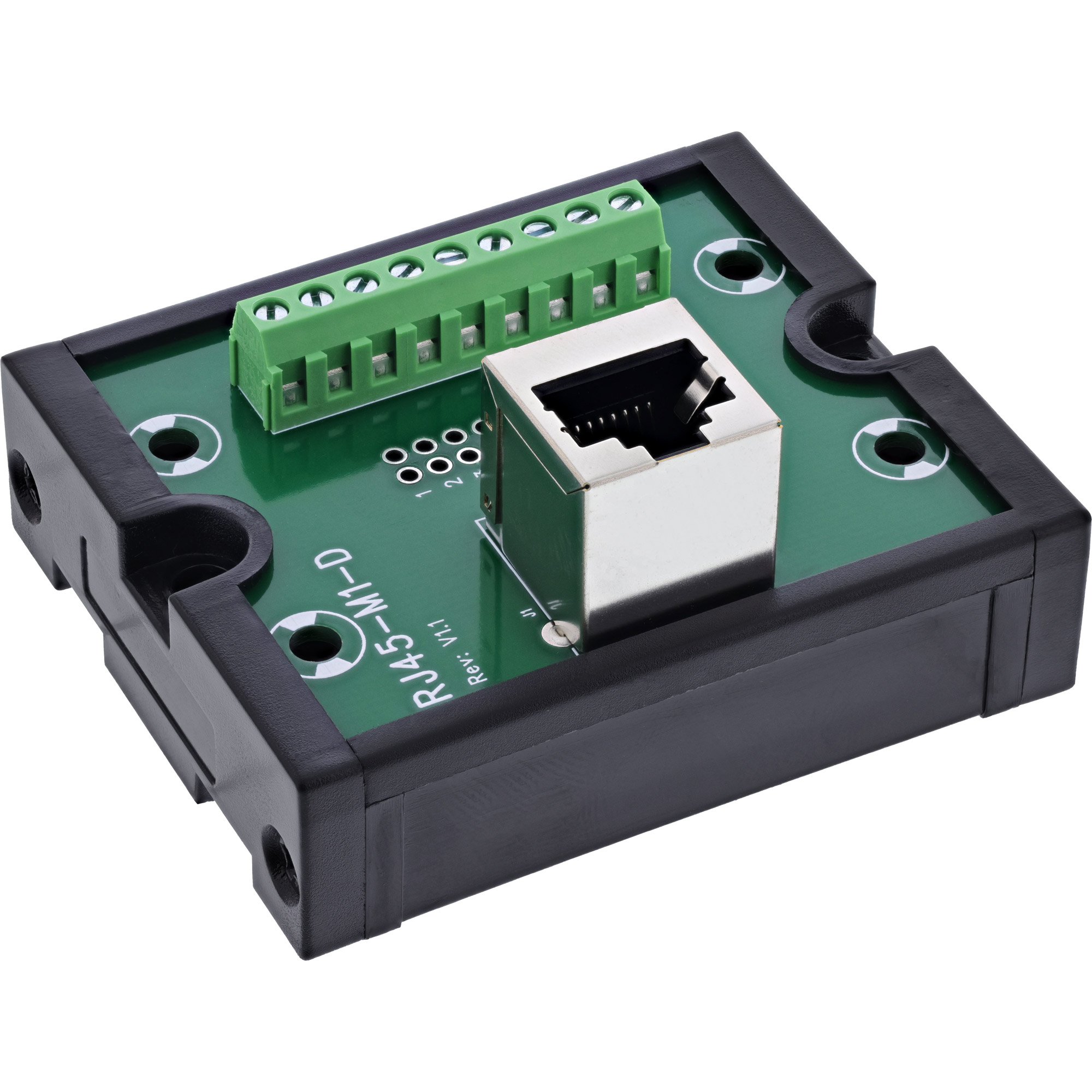

RJ45 Breakout-Terminalblock, Buchse, Schraubklemme, Hutschiene, geschirmt

Für strukturierte und verlötfreie Ethernet-Aufschaltungen konzipiert, verbindet dieser RJ45 Breakout-Terminalblock eine geschirmte RJ45-Buchse (8P8C) direkt mit einer 9-poligen Schraubklemme (8 Datenleitungen + Schirm). Das Modul stammt aus dem professionellen Zubehörsortiment von InLine® und ist für Service, Diagnose und Umverdrahtung in industriellen Netzwerken auf der DIN-Hutschiene ausgelegt.

Geschirmte RJ45 Breakout-Buchse auf Schraubklemme – für DIN-Hutschiene

Die seitlich ausgerichtete Schraubklemmenleiste mit Druckplatte unterstützt Leiter im Bereich 16–26 AWG und wird mit einem Schlitzschraubendreher ≤ 2,5 mm betätigt. Durch die vollständige Abschirmung eignet sich der Adapter besonders für störbehaftete Umgebungen und sorgt für eine robuste Signalführung im Schaltschrank oder in dichten Prüfumgebungen.

Produkteigenschaften

✔ RJ45 Buchse (8P8C), geschirmt, Breakout-Ausführung
✔ Schraubklemmleiste mit Druckplatte, 9 Klemmen (8 Daten + Schirm), Rastermaß 5,0 mm
✔ Leiterbereich 16–26 AWG, Betätigung mit Schlitzschraubendreher ≤ 2,5 mm
✔ Seitlicher Klemmenanschluss für kompakte Verdrahtung
✔ Vormontierter Clip zur direkten Montage auf DIN-Hutschiene (DIN-Rail)
✔ Zuverlässige Kontaktierung: Isolationswiderstand ≥ 10 MΩ, Nennstrom 1,0 A pro Pin

Technische Daten

✔ Schnittstelle: RJ45 Buchse, 8P8C, geschirmt (Breakout)
✔ Klemmen: 9 (8 Daten + Schirm), Rastermaß 5,0 mm
✔ Anschlusstechnik: Schraubklemme mit Druckplatte
✔ Leiterbereich: 16–26 AWG
✔ Werkzeug: Schlitzschraubendreher ≤ 2,5 mm
✔ Nennstrom: 1,0 A pro Pin
✔ Max. Betriebsspannung: 100 V (zwischen zwei Signalen)
✔ Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
✔ Betriebstemperatur: –20 °C bis +70 °C
✔ Isolierlage: EVA-Isolierung (Unterseite)
✔ Montage: Clip für DIN-Hutschiene (DIN-Rail)
✔ Abmessungen: ca. 60,45 × 53,6 × 43,0 mm (B × H × T)
