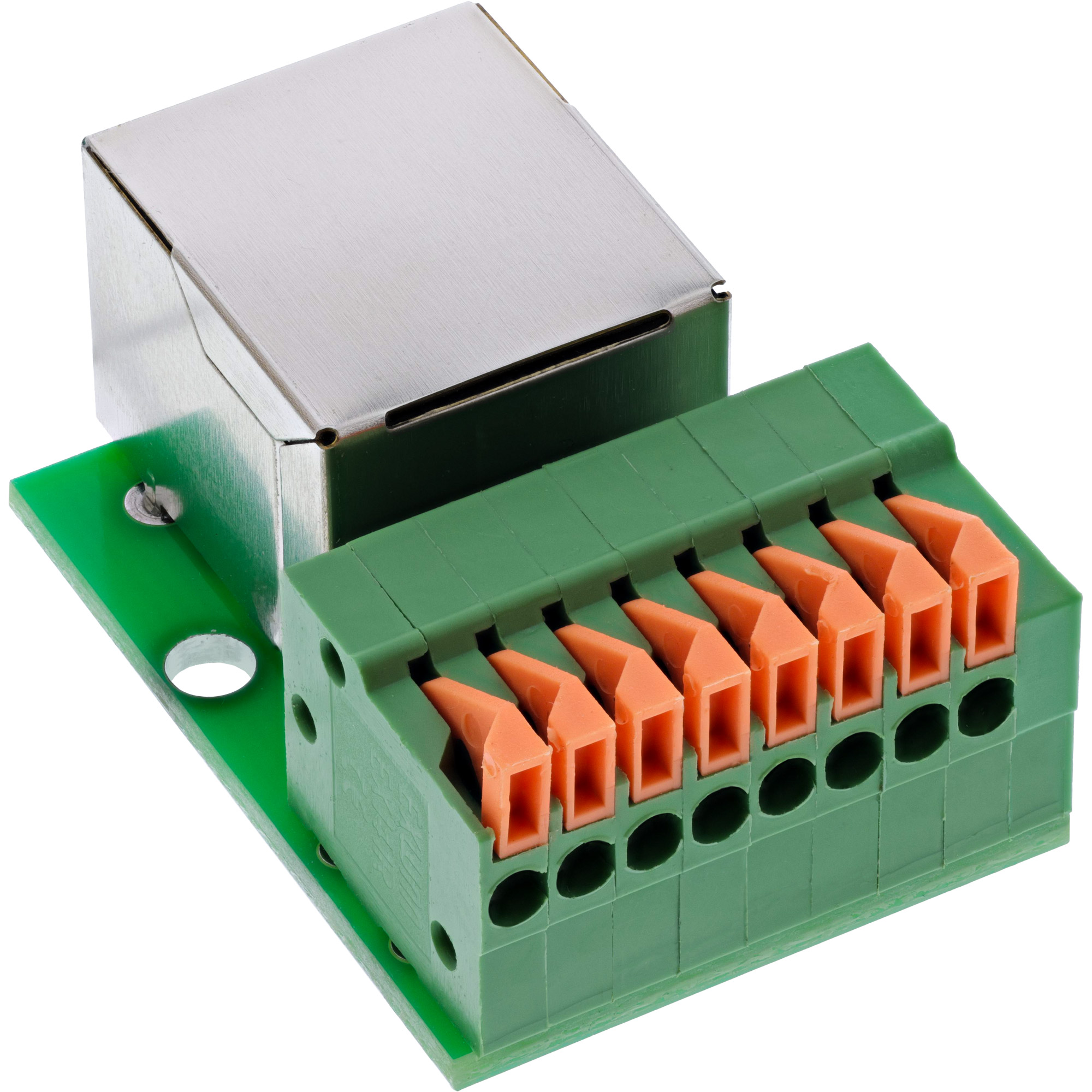

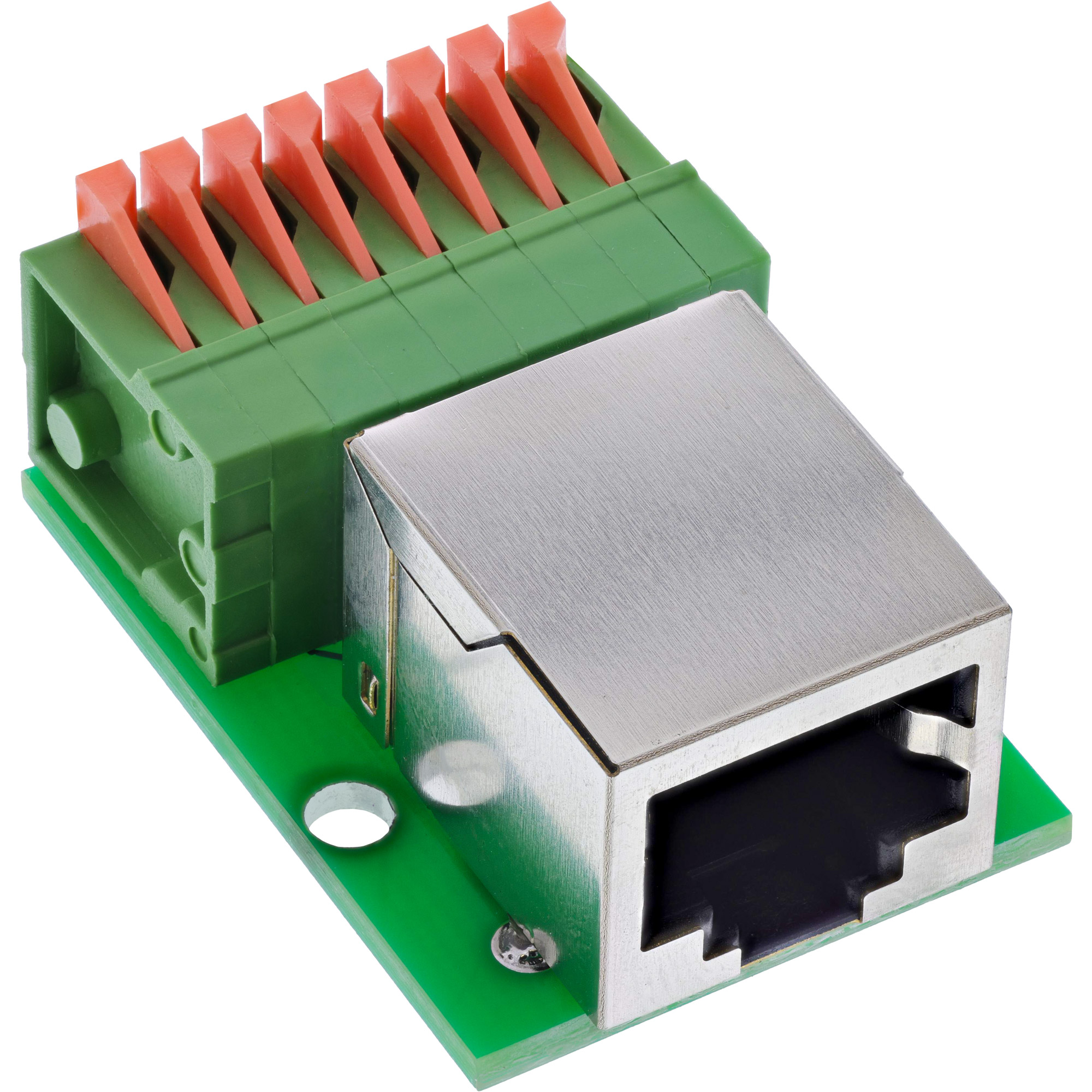

RJ45 Cat.5e Buchse auf Push-In-Klemme, 8-polig, geschirmt

Als schnelle Schnittstelle für Ethernet-Tests, Service und Prototyping verbindet diese RJ45 Cat.5e Buchse (8P8C, geschirmt) von InLine® die Kontakte direkt mit einer 8-poligen Push-In-Klemme – ideal, wenn Netzwerksignale ohne Löten und ohne Schraubklemmen auf offene Aderenden geführt werden sollen.

✔ RJ45-Schnittstelle: Cat.5e, 8P8C Buchse (geschirmt)
✔ Klemmsystem: Push-In-Klemme (Federkrafttechnik), 8 Signale (1:1)
✔ Anschlussbereich: 18–26 AWG (Massiv- oder Litzenleiter mit Aderendhülse)
✔ Lösen: Schlitzschraubendreher ≤ 2,5 mm
✔ Bauhöhe: ca. 33 mm, Abmessungen: ca. 43 × 33 × 24 mm (L × B × H)

RJ45 Cat.5e auf Push-In-Klemme – Netzwerksignale schnell auflegen

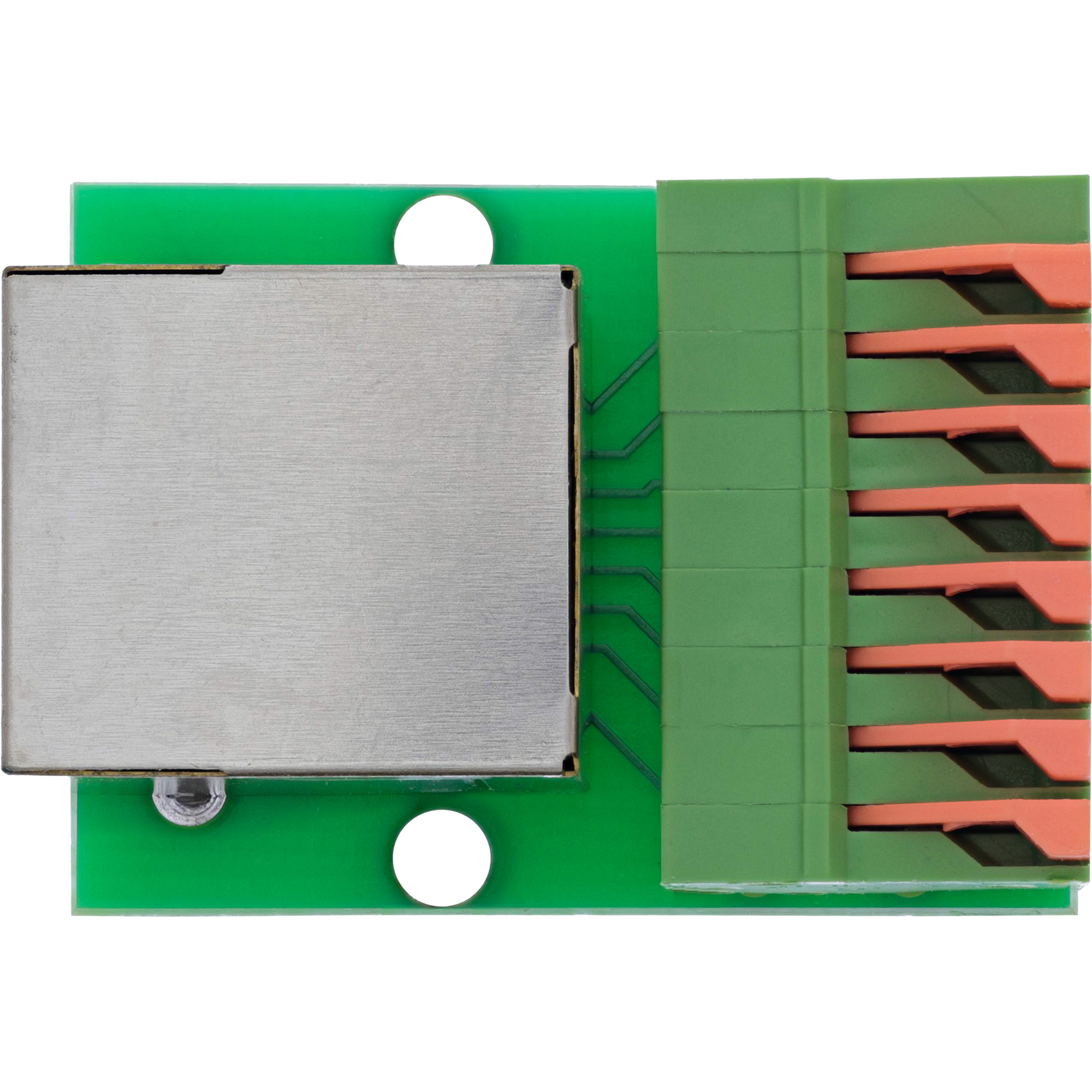

Der Adapter eignet sich für temporäre Ethernet-Anbindungen in Labor, Service oder Industrie – z. B. an Steuerungen, Testgeräten oder Embedded-Systemen. Die geschirmte RJ45-Buchse ist intern direkt auf die 8-polige Push-In-Klemme geführt, wodurch sich Adern schnell einstecken lassen und bei Bedarf ebenso schnell wieder gelöst werden können.

Die Push-In-Federtechnik ist auf häufige Umverdrahtungen ausgelegt. Zum Entriegeln reicht ein Schlitzschraubendreher bis 2,5 mm Klingenbreite. Durch die kompakte Bauform passt das Modul auch in enge Gehäuse und verdichtete Testaufbauten, ohne zusätzliche Montagevorrichtungen zu benötigen. Eine EVA-Isolierlage auf der Unterseite unterstützt die Montage auf leitfähigen Flächen.

Produkteigenschaften

✔ Geschirmte RJ45 Cat.5e Buchse (8P8C) zur direkten Ethernet-Anbindung
✔ 8-polige Push-In-Klemme (Federkrafttechnik) für verlötfrei beschaltete Aderenden
✔ Anschlussbereich 18–26 AWG, geeignet für häufigen Aderwechsel (z. B. Test/Service)
✔ Lösen über Schlitzschraubendreher ≤ 2,5 mm
✔ Kompakte Bauform: nur ca. 33 mm Bauhöhe
✔ Elektrische Werte: Isolationswiderstand ≥ 10 MΩ @ 300 V DC, Nennstrom 1,0 A pro Pin

Technische Daten

✔ RJ45-Schnittstelle: Cat.5e, 8P8C Buchse (geschirmt)
✔ Klemmsystem: Push-In-Klemme (Federkrafttechnik)
✔ Polzahl: 8 Signale (1:1 verbunden)
✔ Anschlussbereich: 18–26 AWG (Massiv- oder Litzenleiter mit Aderendhülse)
✔ Betätigung: Lösen mit Schlitzschraubendreher ≤ 2,5 mm
✔ Nennstrom: 1,0 A pro Pin
✔ Max. Betriebsspannung: 100 V zwischen zwei Signalen
✔ Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
✔ Betriebstemperatur: –10 °C bis +70 °C
✔ Isolierlage: EVA-Isolierung auf Unterseite
✔ Abmessungen: ca. 43 × 33 × 24 mm (L × B × H)
