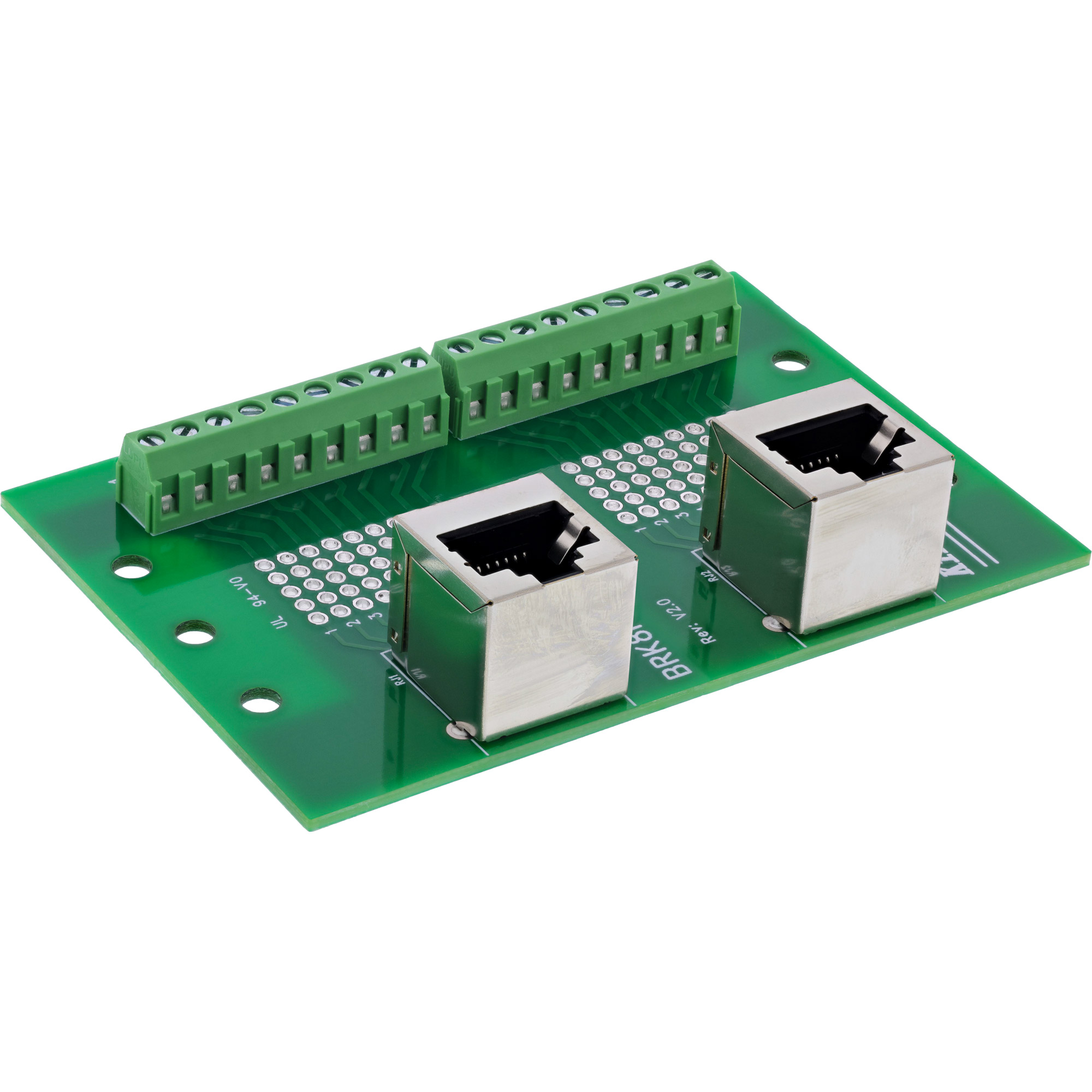

RJ45 Terminalblock, 2× Buchse nach oben, für Hutschiene

Für strukturierte Ethernet-Aufschaltungen im Schaltschrank konzipiert, stellt dieser RJ45 Terminalblock zwei RJ45-Buchsen (8P8C) bereit und führt jede Buchse separat auf eine eigene Schraubklemmleiste. Das Modul stammt aus dem professionellen Zubehörsortiment von InLine® und eignet sich für parallele Netzwerkleitungen, Redundanzpfade sowie Test- und Serviceanschlüsse auf der DIN-Hutschiene.

2× RJ45 Buchse nach oben – platzsparend auf DIN-Hutschiene

Die nach oben ausgerichteten RJ45-Buchsen sind besonders praktisch, wenn in der Tiefe wenig Platz vorhanden ist oder Leitungen sauber nach oben geführt werden sollen. Pro Port steht eine 9-polige Schraubklemme (8 Signale + Schirm) mit Druckplatte zur Verfügung. Die seitlich zugänglichen Klemmen sind nummeriert und unterstützen Leiter im Bereich 16–26 AWG, betätigt mit einem Schlitzschraubendreher ≤ 2,5 mm.

Produkteigenschaften

✔ 2× RJ45 Buchse (8P8C), nach oben ausgerichtet

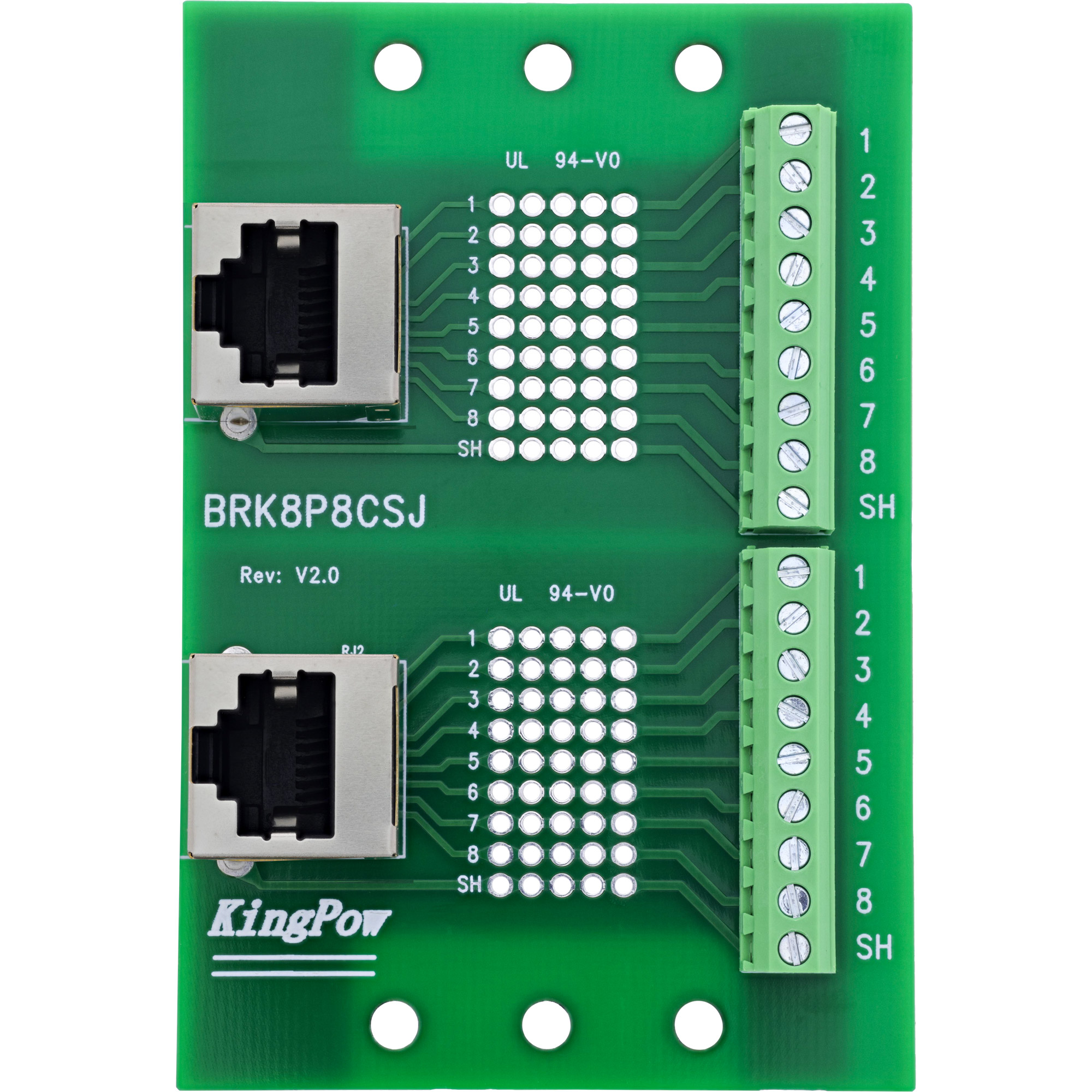

✔ Separate Signalführung je Port über 2× Schraubklemmleiste (je 9 Klemmen: 8 Signale + Schirm)
✔ Schraubklemmen mit Druckplatte, seitlich zugänglich, nummeriert
✔ Leiterbereich 16–26 AWG, Betätigung mit Schlitzschraubendreher ≤ 2,5 mm
✔ Für Schaltschrank, Prüfaufbau, Redundanzleitungen und strukturierte Signalverteilung
✔ Zuverlässige Kontaktierung: Isolationswiderstand ≥ 10 MΩ, Nennstrom 1,0 A pro Pin

Technische Daten

✔ Schnittstelle: 2× RJ45 Buchse, 8P8C (nach oben)
✔ Klemmen: 2× 9 (8 Signale + Schirm), Rastermaß 5,0 mm
✔ Anschlusstechnik: Schraubklemme mit Druckplatte
✔ Leiterbereich: 16–26 AWG
✔ Werkzeug: Schlitzschraubendreher ≤ 2,5 mm
✔ Nennstrom: 1,0 A pro Pin
✔ Max. Betriebsspannung: 100 V (zwischen zwei Signalen)
✔ Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
✔ Betriebstemperatur: –20 °C bis +70 °C
✔ Isolierlage: EVA-Isolierung (Unterseite)

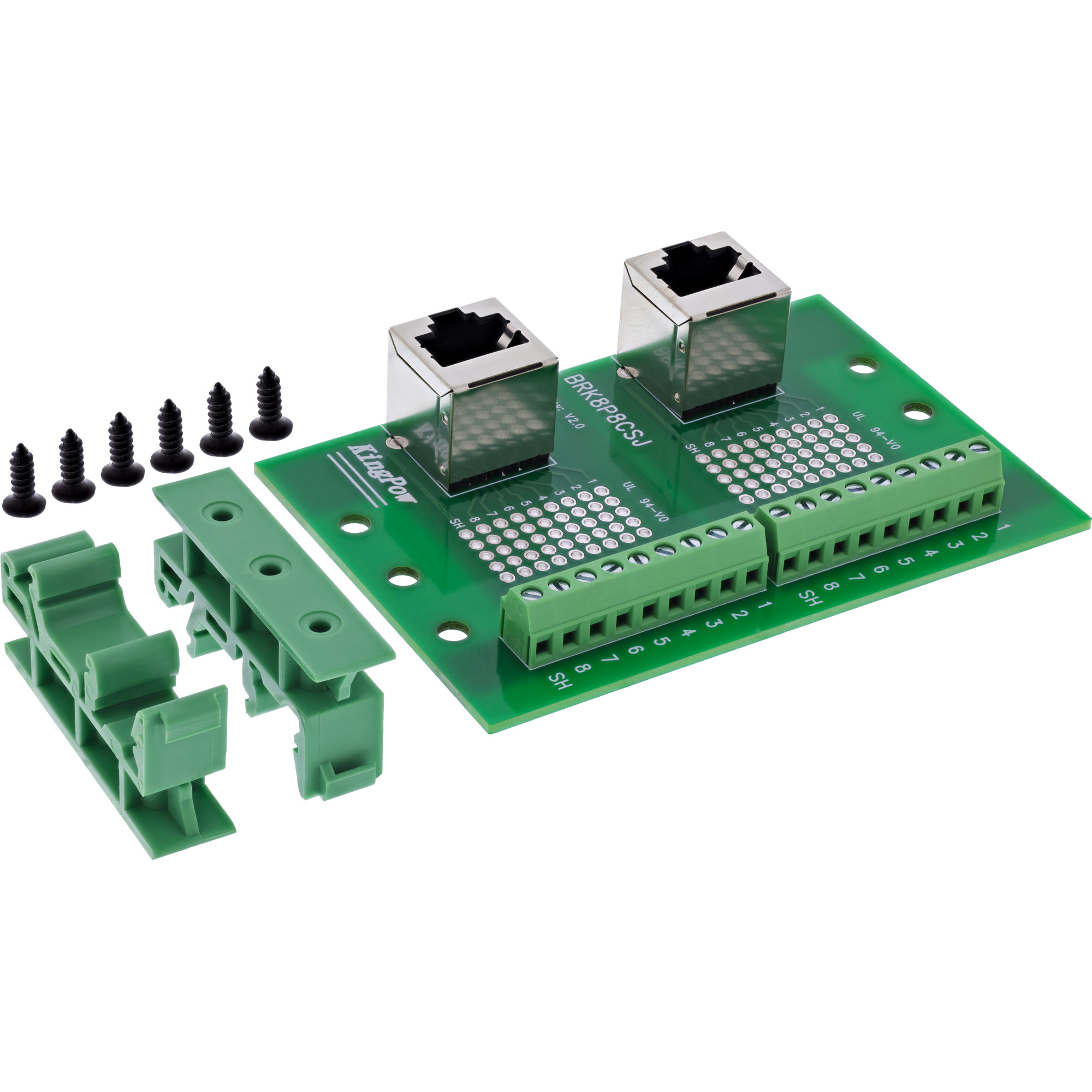

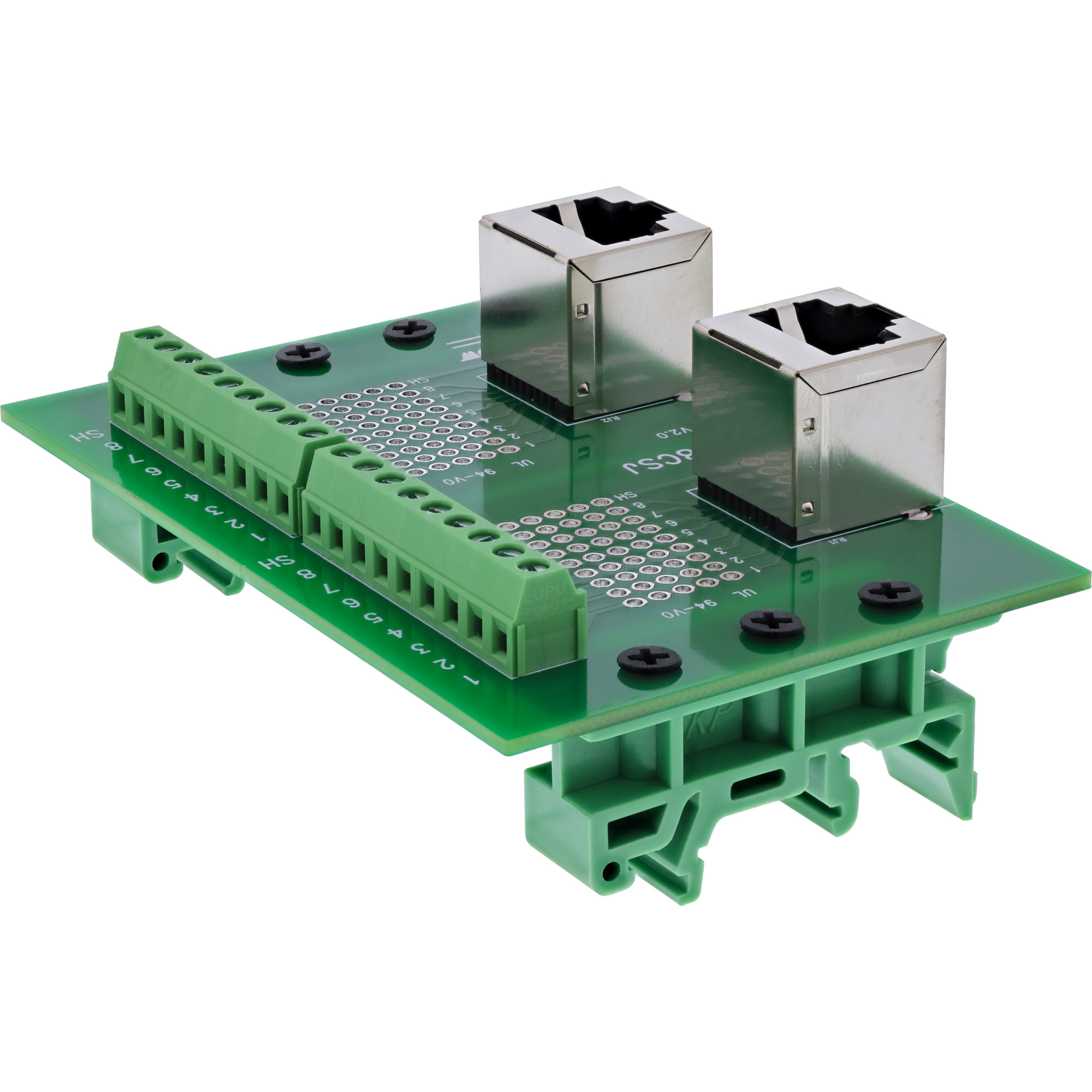

✔ Montage: für DIN-Hutschiene vorbereitet
✔ Abmessungen: ca. 60,45 × 89,7 × 43,0 mm (B × H × T)
