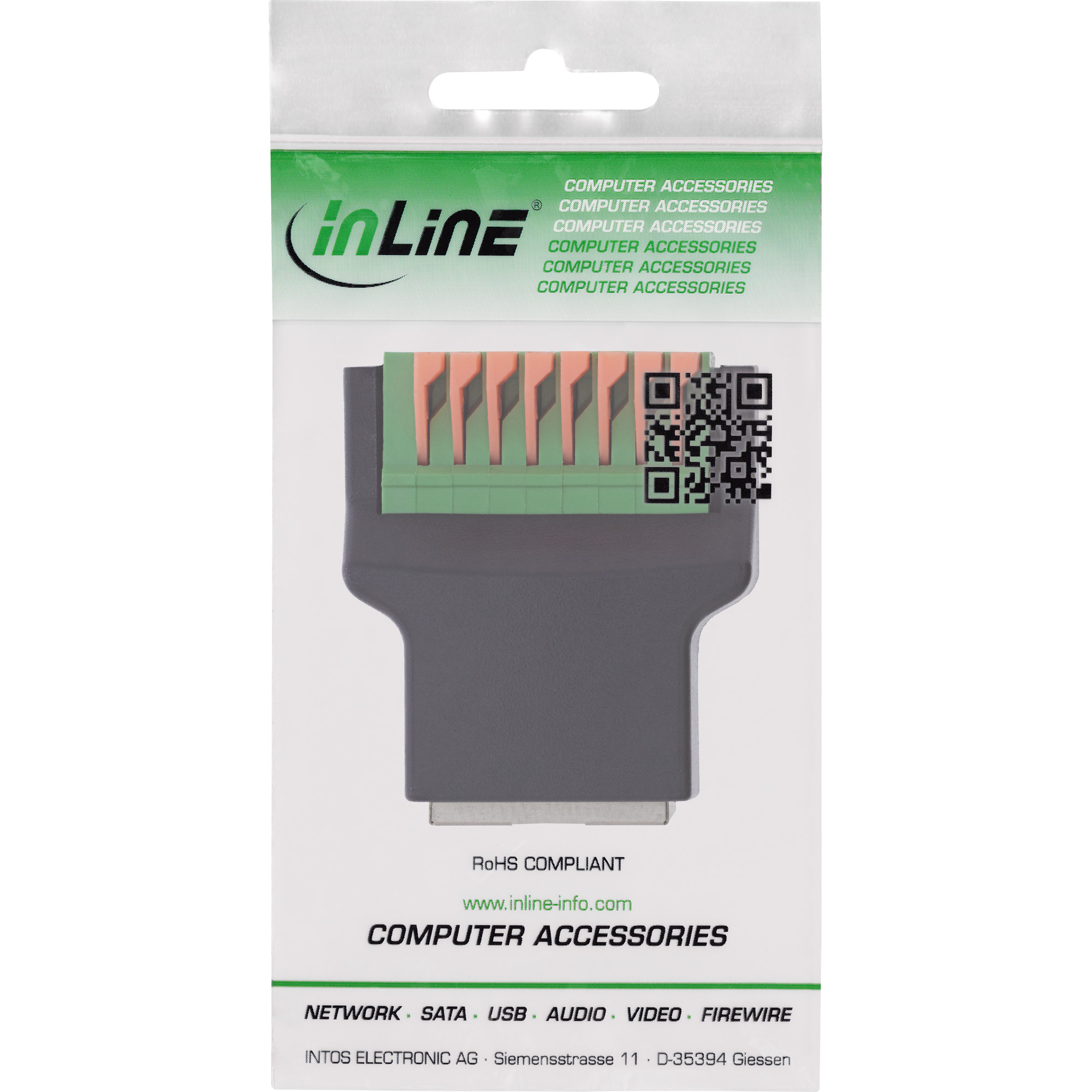

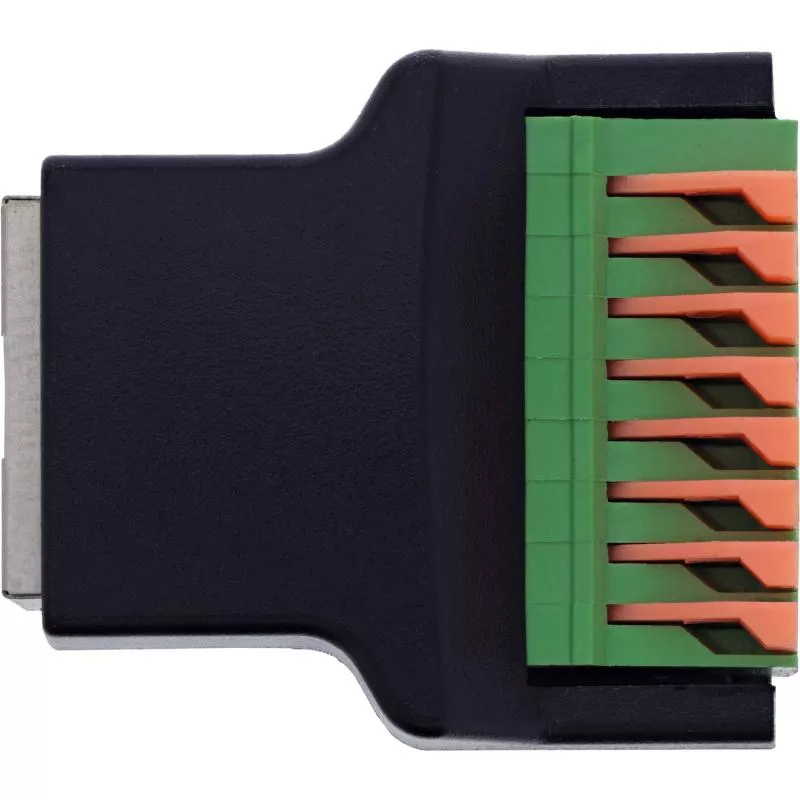

RJ45 Terminalblock-Buchse, Push-In-Klemme, 8-polig, 18–26 AWG, geschirmt

Als schnelle Schnittstelle für Ethernet-Verdrahtungen verbindet diese RJ45 Terminalblock-Buchse von InLine® eine geschirmte 8P8C-Buchse direkt mit einer 8-poligen Push-In-Klemme – ideal für Service, Prüfaufbauten, Prototyping und industrielle Steuerungsumgebungen.

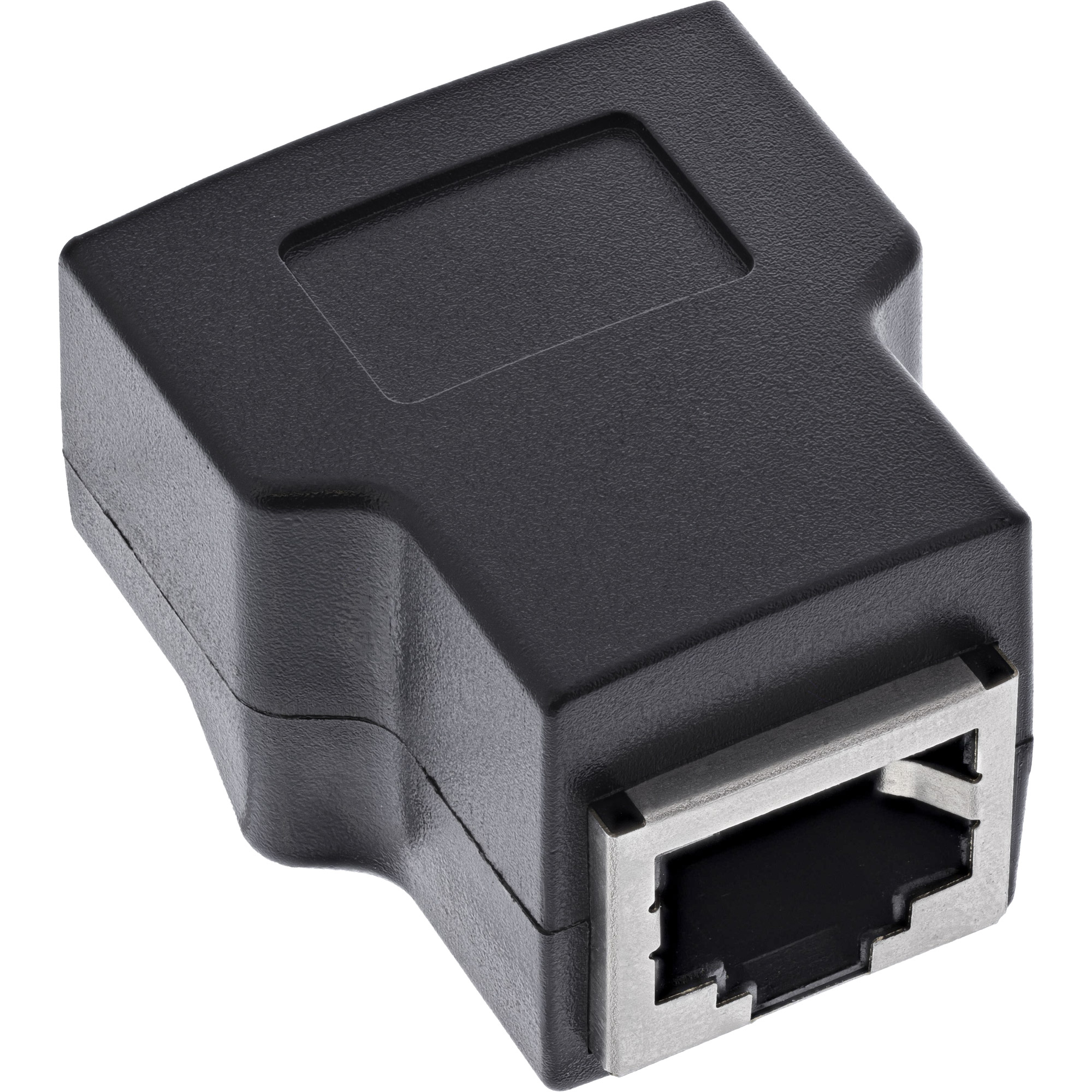

✔ Anschluss: RJ45 (8P8C) Buchse, gerade, geschirmt
✔ Push-In-Klemme (Federkrafttechnik), 8 Signale 1:1
✔ Leiterbereich: 18–26 AWG (Litzen mit Aderendhülse / Massivleiter)
✔ Lösen: Schlitzschraubendreher ≤ 2,5 mm
✔ Kompakte Bauhöhe: ca. 33 mm

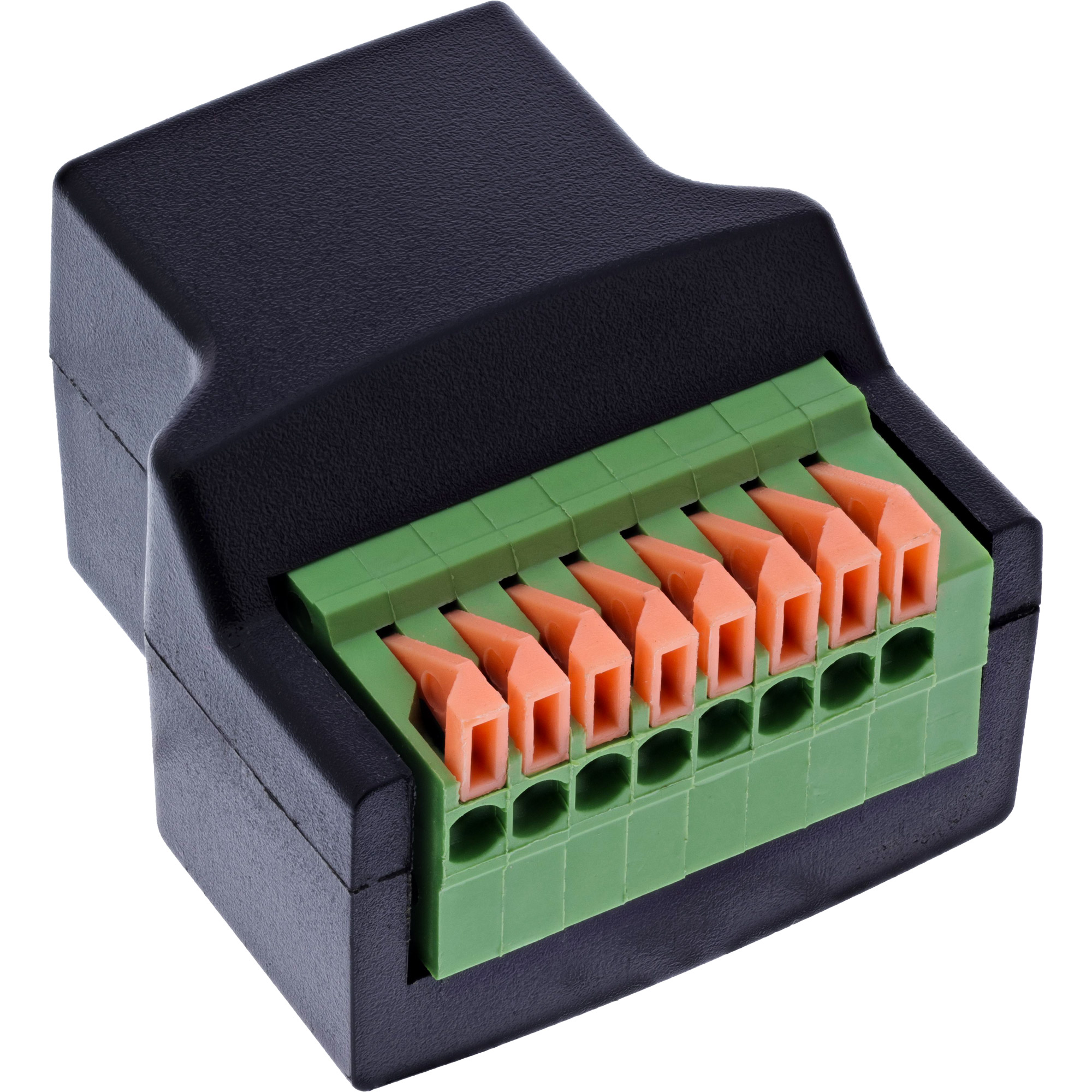

RJ45 Buchse auf Push-In-Klemme – Ethernet-Signale werkzeuglos auflegen

Der Adapter ermöglicht die direkte Verbindung einer RJ45-Schnittstelle mit offenen Aderenden – ohne Löten und ohne Schraubklemmen. Einzeladern im Bereich 18–26 AWG werden einfach in die Push-In-Klemme eingesteckt. Für häufige Umverdrahtungen lässt sich die Verbindung über die Entriegelung mit einem Schlitzschraubendreher ≤ 2,5 mm schnell lösen.

Dank geschirmter RJ45-Buchse und klarer 1:1-Signalführung eignet sich das Modul für temporäre Netzwerkanschlüsse, Mess- und Diagnosemodule sowie Embedded- und Maschinenanwendungen. Die geringe Bauhöhe unterstützt den Einsatz in flachen Gehäusen und platzkritischen Setups. Eine EVA-Isolierlage auf der Unterseite erleichtert die Montage auf leitfähigen Flächen.

Produkteigenschaften

✔ RJ45 Buchse (8P8C), geschirmt, gerade Ausführung
✔ Push-In-Klemme für schnelle Feldverdrahtung (18–26 AWG)
✔ 8 Signale 1:1 geführt, geeignet für temporäre Anschlüsse & Tests
✔ Entriegelung zum Lösen mit Schlitzschraubendreher ≤ 2,5 mm
✔ Isolationswiderstand ≥ 10 MΩ @ 300 V DC
✔ Nennstrom 1,0 A pro Pin

Technische Daten

✔ RJ45-Schnittstelle: 8P8C Buchse, gerade, geschirmt
✔ Klemmsystem: Push-In-Klemme (Federkrafttechnik)
✔ Polzahl: 8 Signale (1:1 verbunden)
✔ Anschlussbereich: 18–26 AWG (Massivleiter oder Litze mit Aderendhülse)
✔ Betätigung: Lösen mit Schlitzschraubendreher ≤ 2,5 mm
✔ Nennstrom: 1,0 A pro Pin
✔ Max. Betriebsspannung: 100 V zwischen zwei Signalen
✔ Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
✔ Betriebstemperatur: –10 °C bis +70 °C
✔ Isolierlage: EVA-Isolierung auf Unterseite
✔ Abmessungen: ca. 43 × 33 × 20 mm (L × B × H)
