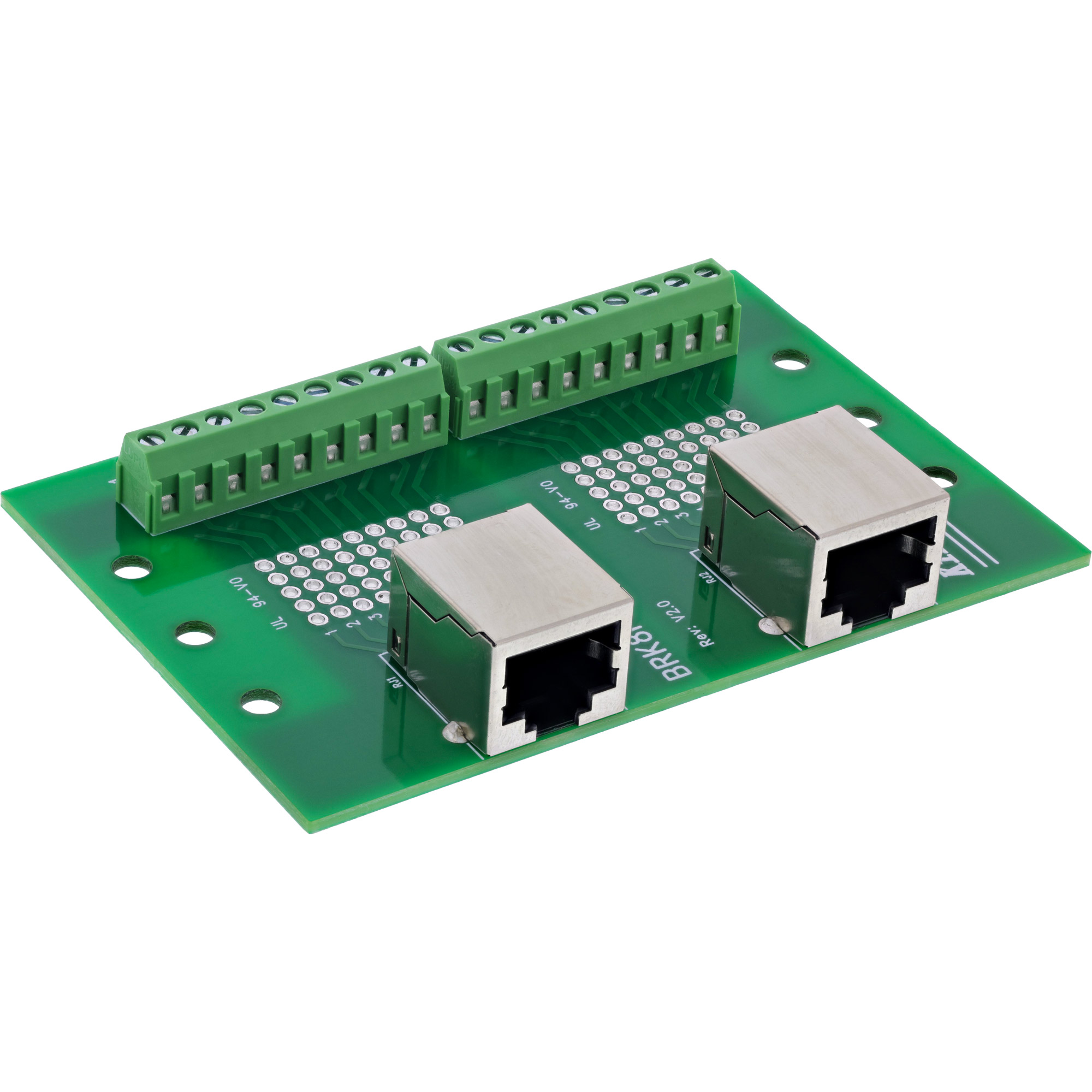

RJ45 Terminalblock für Hutschiene, 2x Buchse, gerade, Schraubklemme

Für strukturierte Ethernet-Verdrahtung im Schaltschrank und Prüfumfeld konzipiert, kombiniert dieser Terminalblock zwei RJ45-Buchsen (8P8C, gerade) mit zwei separaten Schraubklemmenleisten (je 8 Signale + Schirm). Das Modul stammt aus dem professionellen Zubehörsortiment von InLine® und eignet sich für parallele Leitungsführung, Redundanzlösungen oder Test- und Messaufbauten auf der DIN-Hutschiene.

2x RJ45 Buchse (gerade) auf Schraubklemme – für DIN-Hutschiene

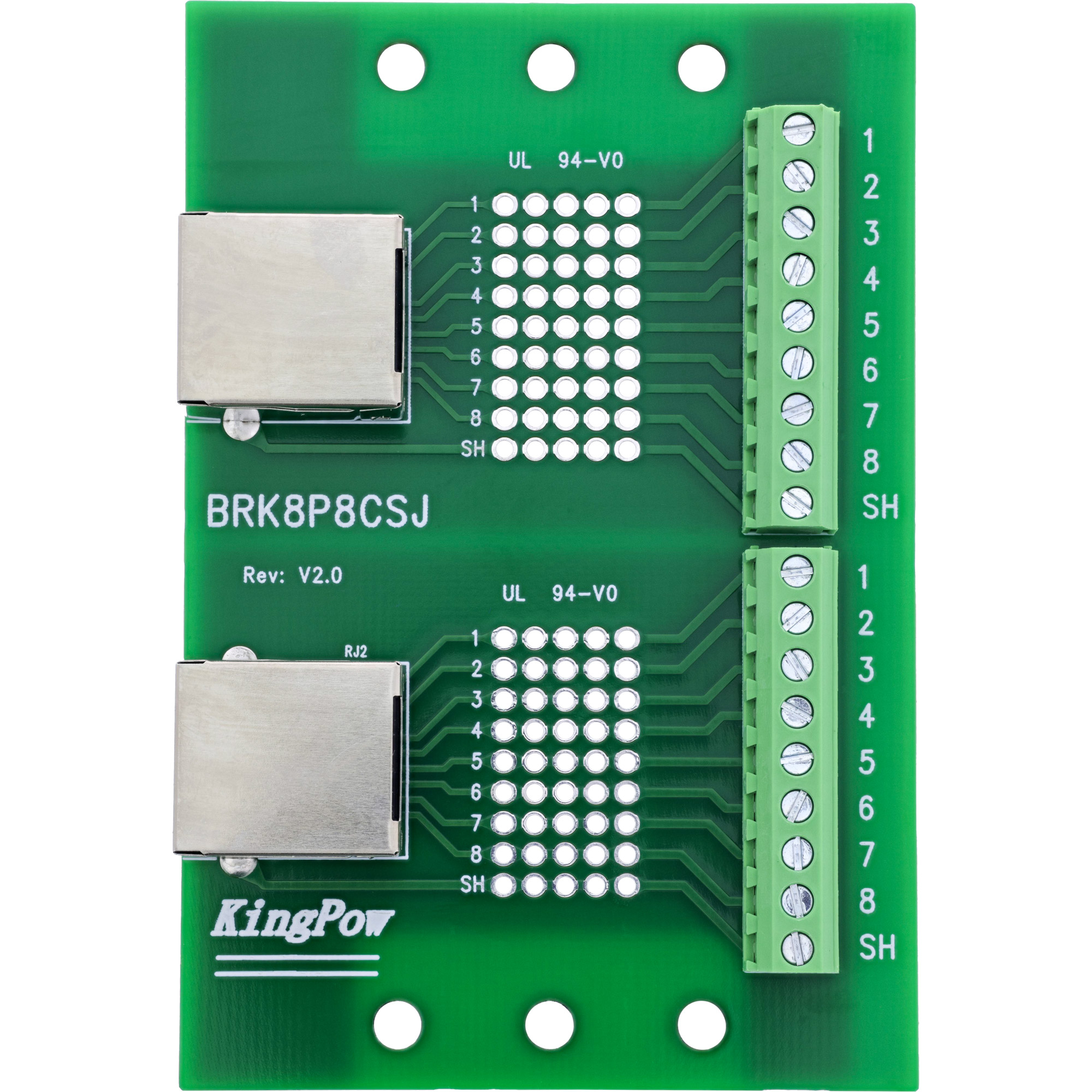

Jede RJ45-Buchse ist unabhängig über eine eigene 9-polige Schraubklemmenleiste angebunden. Die Klemmen mit Druckplatte unterstützen Leiter im Bereich 16–26 AWG und werden mit einem Schlitzschraubendreher ≤ 2,5 mm betätigt. Der vormontierte DIN-Rail-Clip ermöglicht die schnelle, normgerechte Integration in gängige Tragschienensysteme.

Produkteigenschaften

✔ RJ45-Schnittstelle: 2× 8P8C Buchse, gerade Ausführung
✔ Separate Signalführung: je Buchse 9 Klemmen (8 Signale + Schirm)
✔ Schraubklemmen mit Druckplatte, Rastermaß 5,0 mm
✔ Leiterbereich 16–26 AWG, Betätigung mit Schlitzschraubendreher ≤ 2,5 mm
✔ Für Ethernet-Signalverteilung, Maschinenkommunikation, Embedded-Projekte und Netzwerkdiagnose

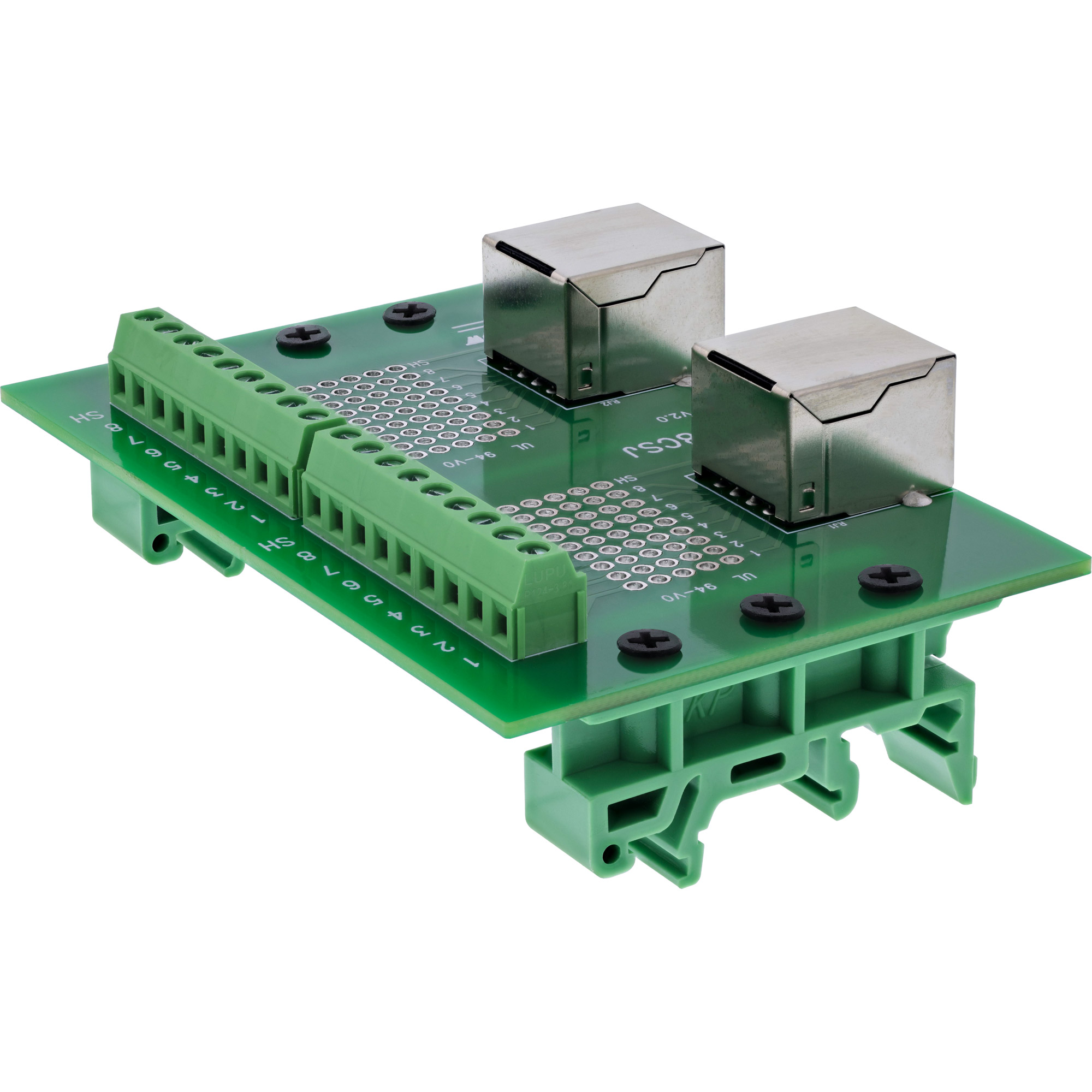

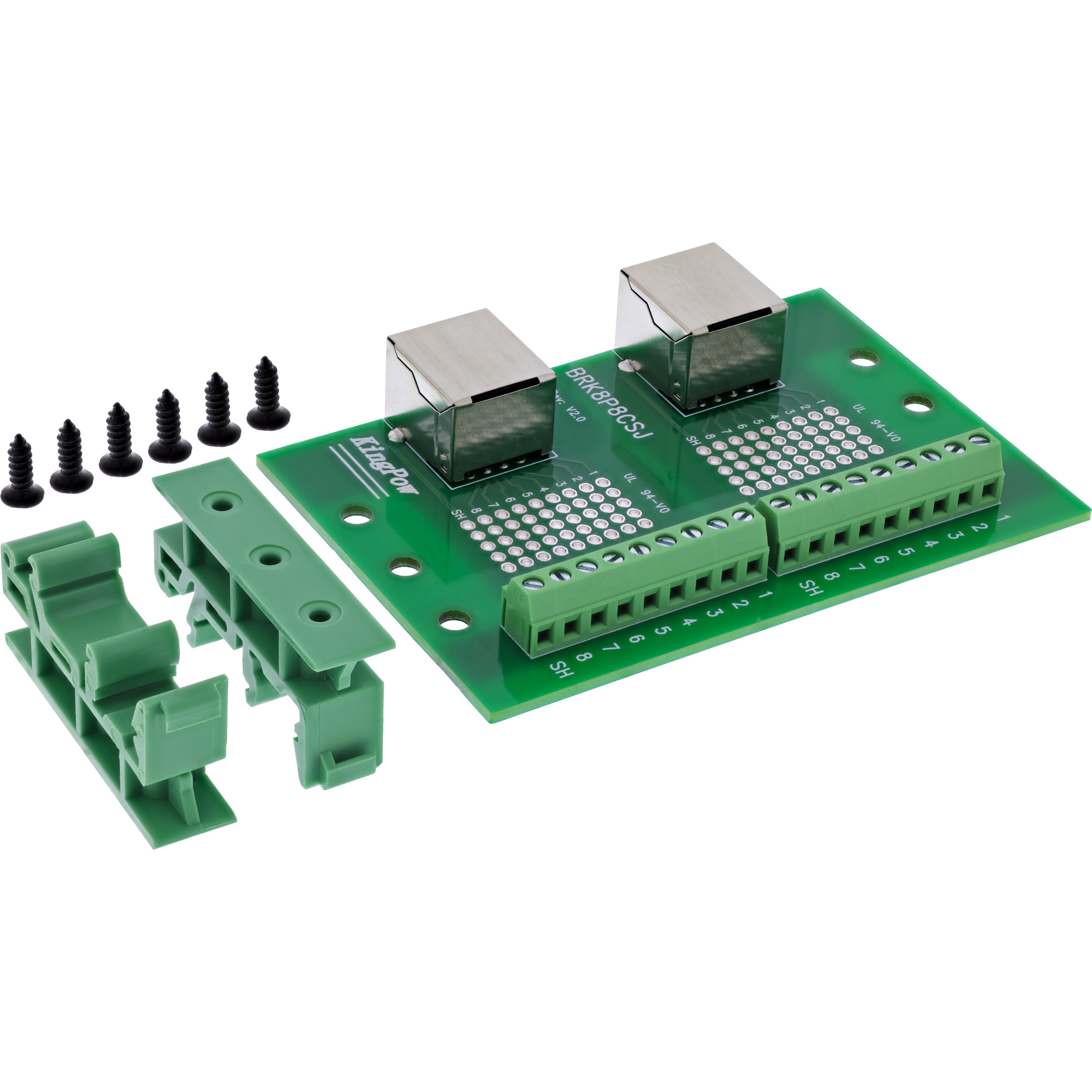

✔ Montage auf DIN-Hutschiene (DIN-Rail), vormontierter Clip
✔ Zuverlässige Kontaktierung: Isolationswiderstand ≥ 10 MΩ, Nennstrom 1,0 A pro Pin

Technische Daten

✔ RJ45: 2× 8P8C Buchse, gerade
✔ Klemmen: 2× 9 (8 Signale + Schirm), Rastermaß 5,0 mm, mit Druckplatte
✔ Leiterbereich: 16–26 AWG
✔ Werkzeug: Schlitzschraubendreher ≤ 2,5 mm
✔ Nennstrom: 1,0 A pro Pin
✔ Max. Betriebsspannung: 100 V (zwischen zwei Signalen)
✔ Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
✔ Betriebstemperatur: –20 °C bis +70 °C
✔ Isolierlage: EVA-Isolierung (Unterseite)
✔ Montage: DIN-Hutschiene (DIN-Rail)
✔ Abmessungen: ca. 60,45 × 89,7 × 43,0 mm (B × H × T)
