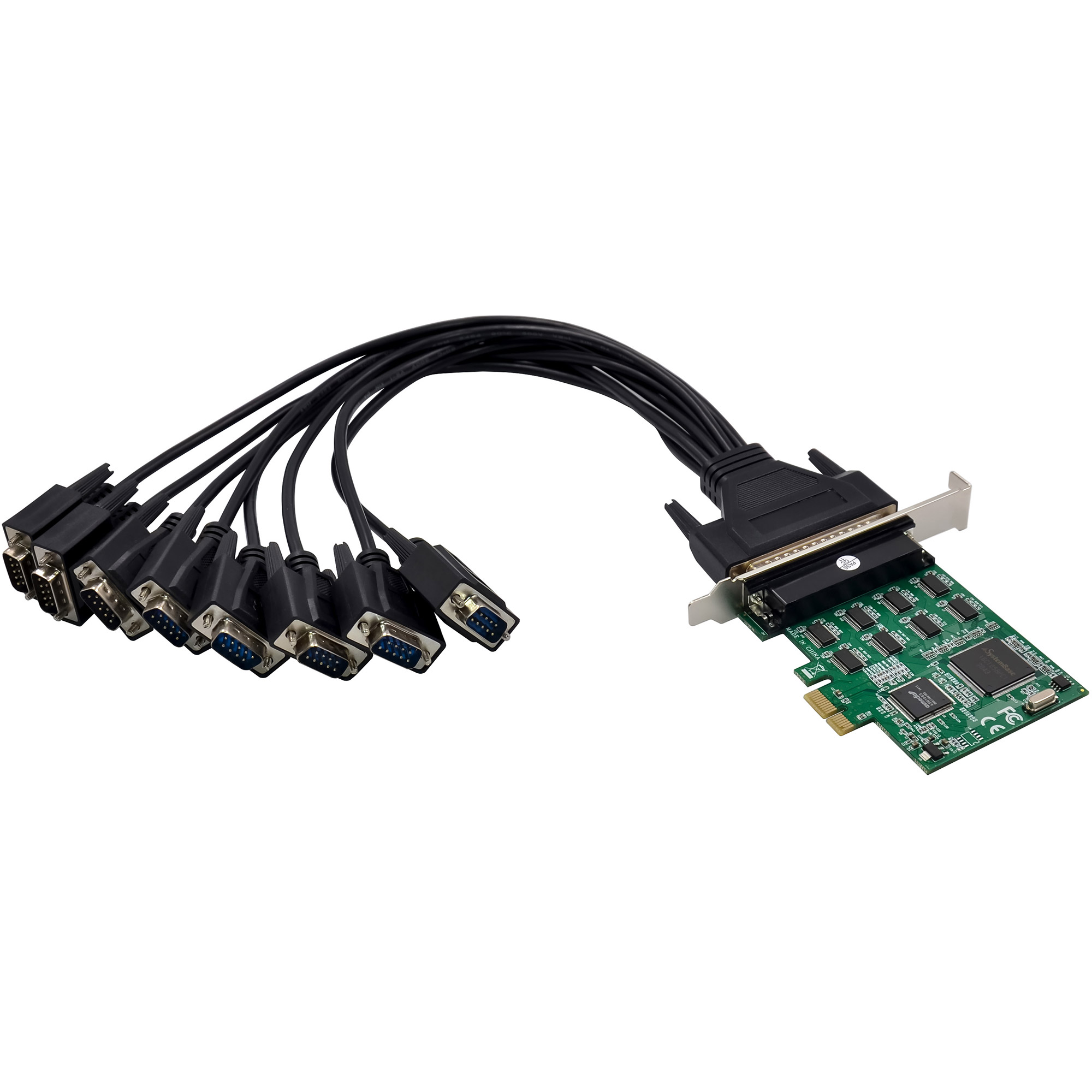

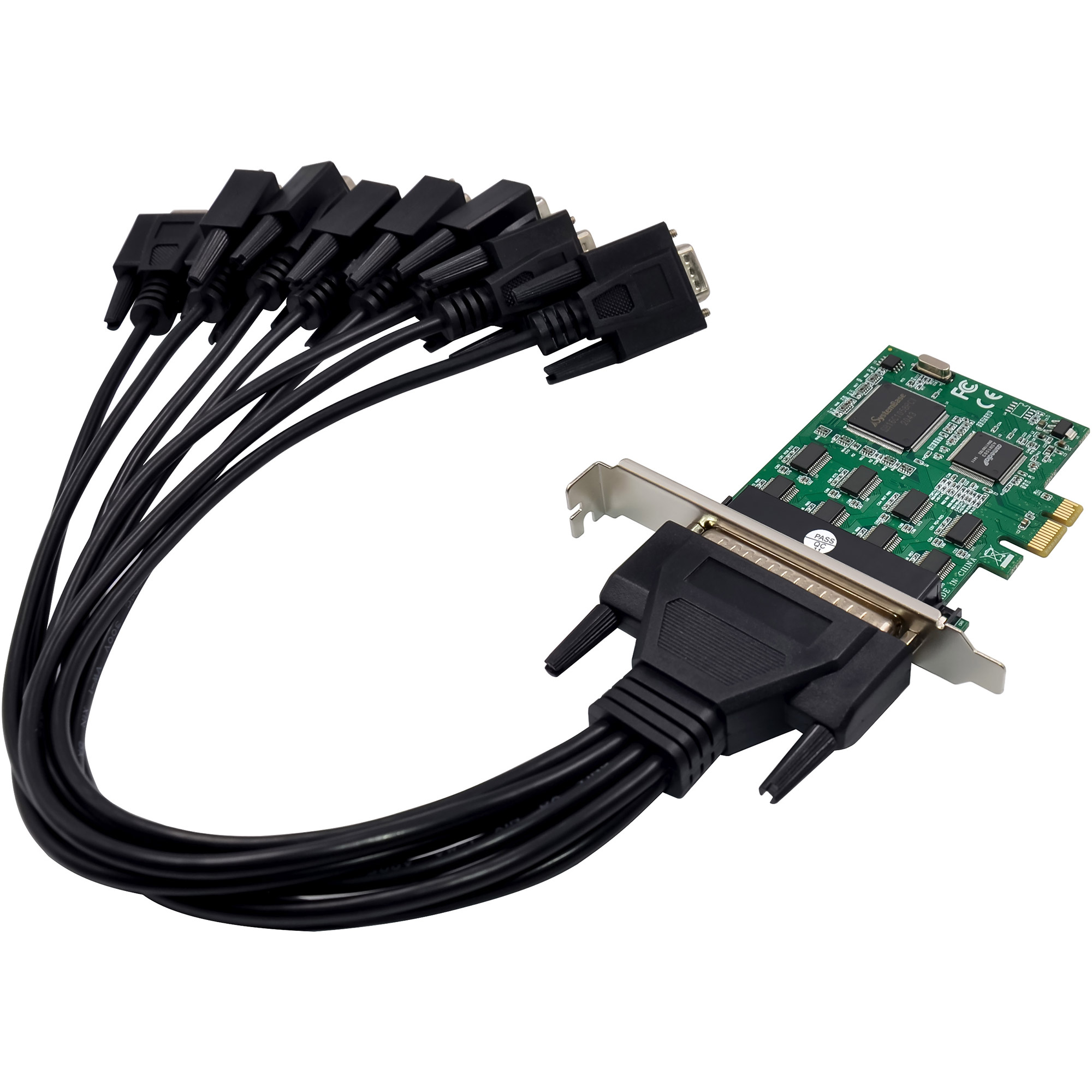

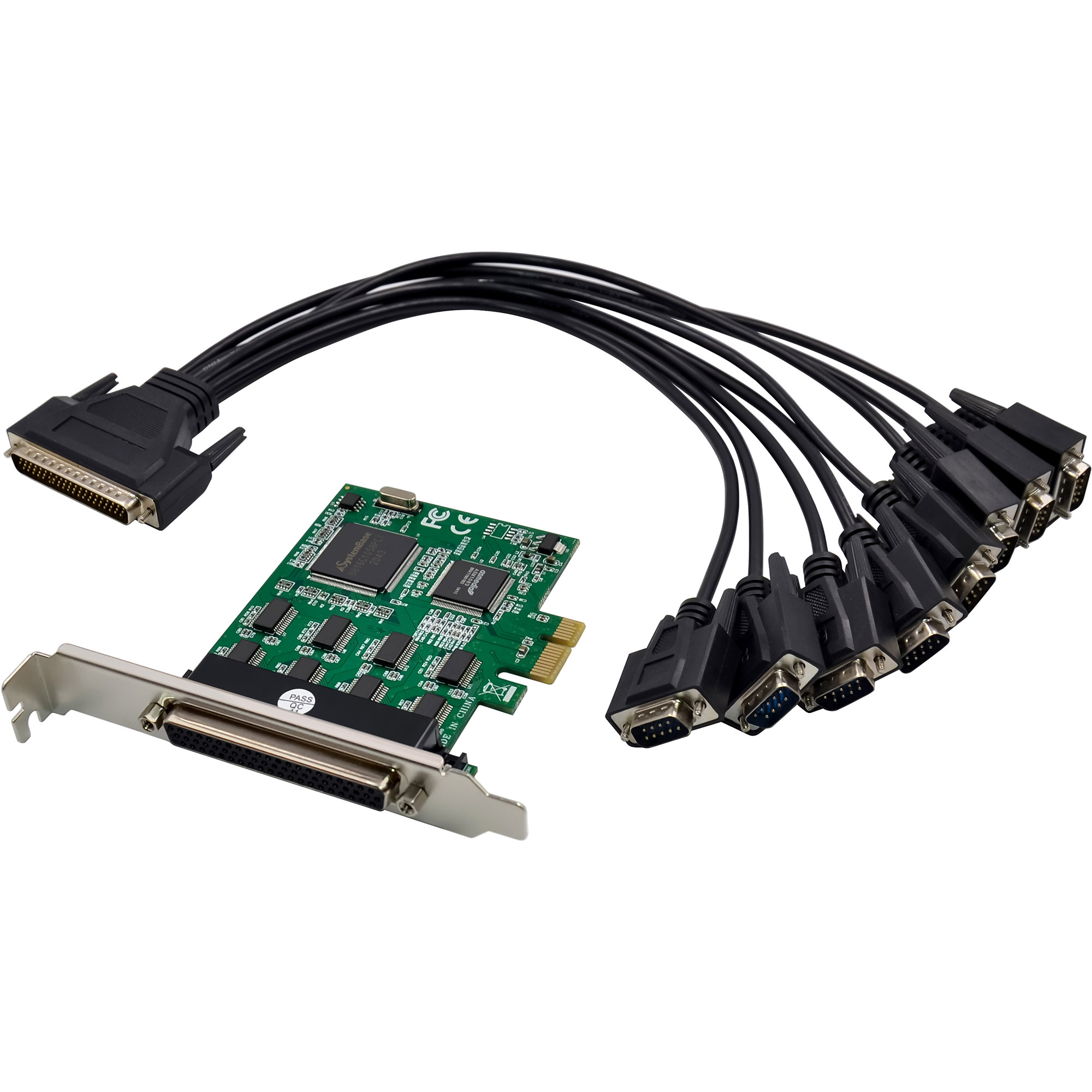

RS-232 Schnittstellenkarte, PCIe x1, 8-Port, D-Sub 9 Stecker

Für den parallelen Betrieb mehrerer serieller Endgeräte ausgelegt, erweitert diese 8-Port RS-232 Schnittstellenkarte PCIe-Systeme um acht unabhängige COM-Ports mit D-Sub 9 Stecker. Das Modell stammt aus dem professionellen Zubehörsortiment von InLine® und eignet sich für Industrie, Kassensysteme, Steuerungen, Laborumgebungen oder Service-Setups, in denen viele serielle Geräte gleichzeitig angebunden werden müssen.

8x RS-232 über PCIe x1 – acht COM-Ports für Industrie, Service und IT

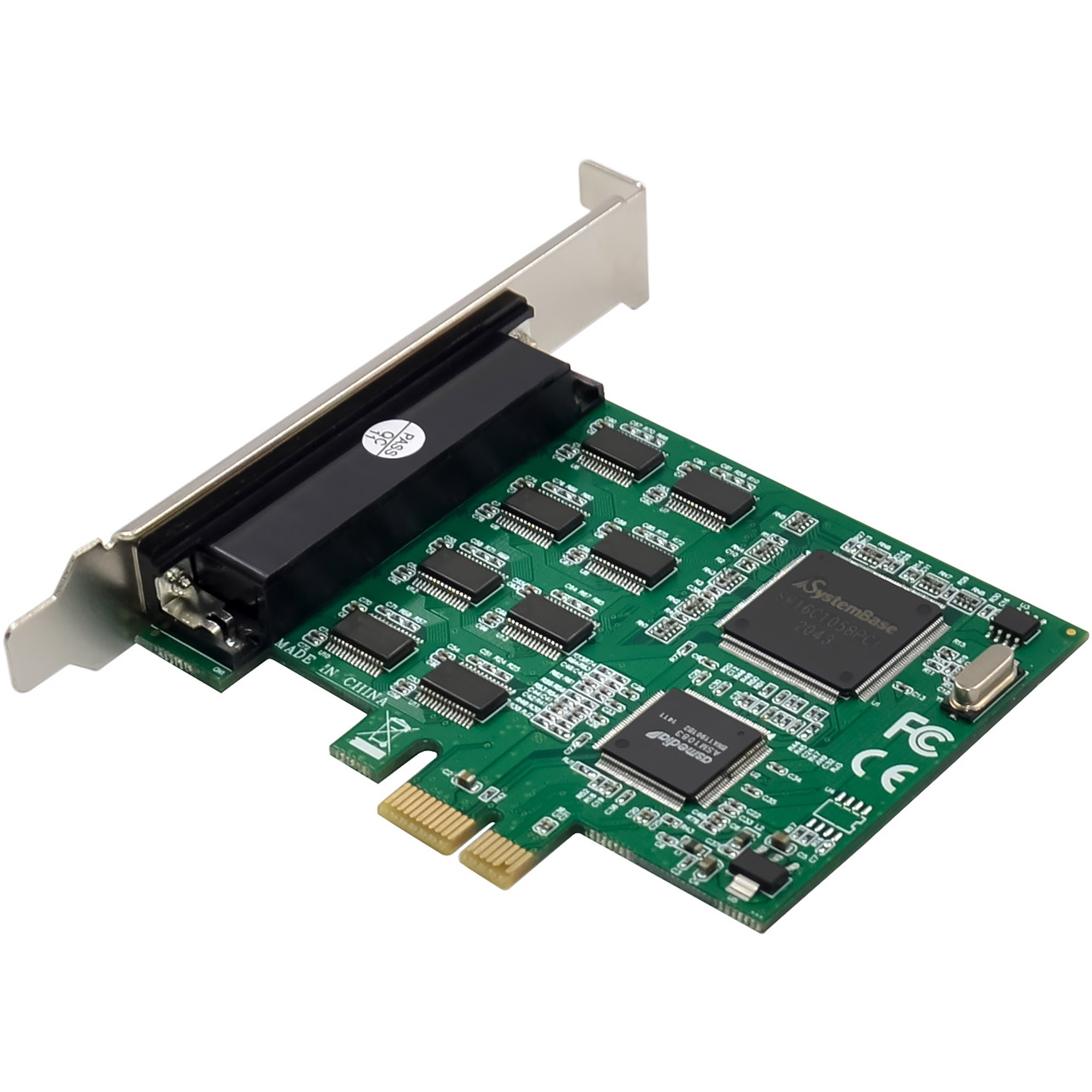

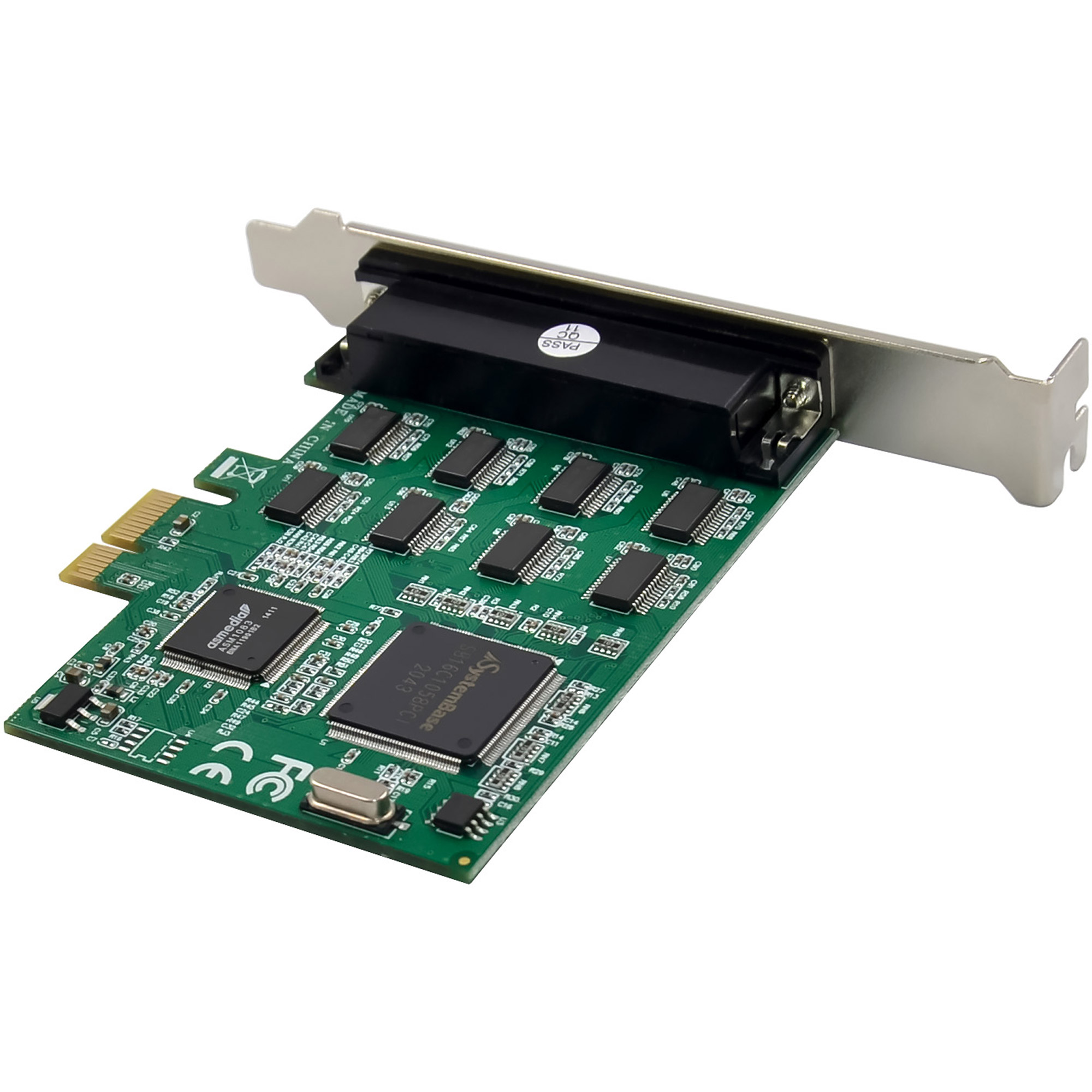

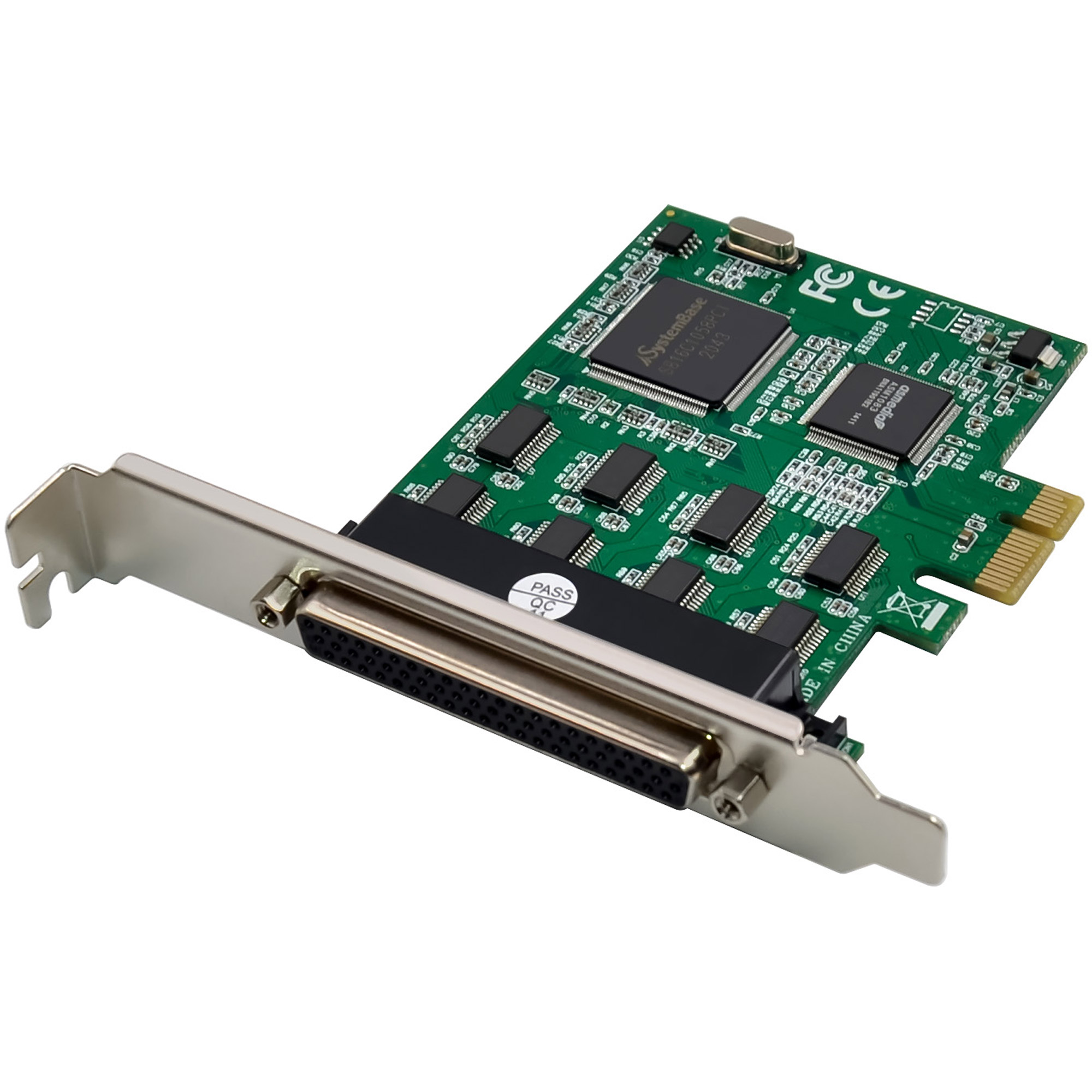

Der Controller SB16C1058 stellt pro Port separate FIFO-Puffer bereit (je 256 Byte für Senden und Empfangen) und sorgt damit für eine stabile Kommunikation auch bei hoher Last. Unterstützt werden typische Schnittstellen-Optionen wie Datenbits, Stoppbits und Parität sowie Hardware- und Software-Flusskontrolle. Funktionen wie IRQ-Sharing und Mehrkartenbetrieb erleichtern den Einsatz in komplexen Systemen, wenn mehrere Karten im selben Rechner betrieben werden sollen.

Produkteigenschaften

✔ 8 unabhängige RS-232 Ports (COM) für serielle Peripheriegeräte
✔ Anschlüsse: 8x D-Sub 9 Stecker (männlich)
✔ PCIe x1 Schnittstelle nach PCI Express 1.1 – kompatibel zu PCIe 2.0 und höher
✔ FIFO pro Port: 256 Byte Senden / 256 Byte Empfangen
✔ Hardware- und Software-Flusskontrolle (RTS/CTS, XON/XOFF)
✔ IRQ-Sharing und Mehrkartenbetrieb unterstützt – für skalierbare Setups

Kompatibilität & Hinweise

✔ Maximale Baudrate: bis 230,4 kb/s pro Port
✔ Geeignet für PCs, Industrie-PCs und Embedded-Systeme mit PCIe-Steckplatz
✔ Treiberunterstützung für Windows- und Linux-Systeme (siehe Betriebssysteme)

Technische Daten

✔ PCIe-Standard: PCIe v1.1 x1-Lane (kompatibel zu PCIe 2.0 und höher)
✔ Schnittstellen: 8x RS-232, D-Sub 9 Stecker (männlich)
✔ Chipsatz: SB16C1058
✔ Baudraten: bis 230,4 kb/s pro Port
✔ FIFO-Puffer: 256 Byte TX / 256 Byte RX pro Port
✔ Datenbits: 5 / 6 / 7 / 8 Bit
✔ Stoppbits: 1 / 1.5 / 2
✔ Parität: Keine / Gerade / Ungerade
✔ Flusskontrolle: Hardware (RTS/CTS) und Software (XON/XOFF)
✔ IRQ-Sharing: unterstützt
✔ Mehrkartenbetrieb: unterstützt
✔ Betriebstemperatur: 0 °C bis 55 °C
✔ Lagertemperatur: –40 °C bis 70 °C
✔ Luftfeuchtigkeit: bis 90 %, nicht kondensierend

Unterstützte Betriebssysteme

✔ Windows 98 / ME / 2000 / XP / Server 2003 / Vista / 7 / Server 2008
✔ Linux Kernel 2.6.14 oder neuer

Lieferumfang

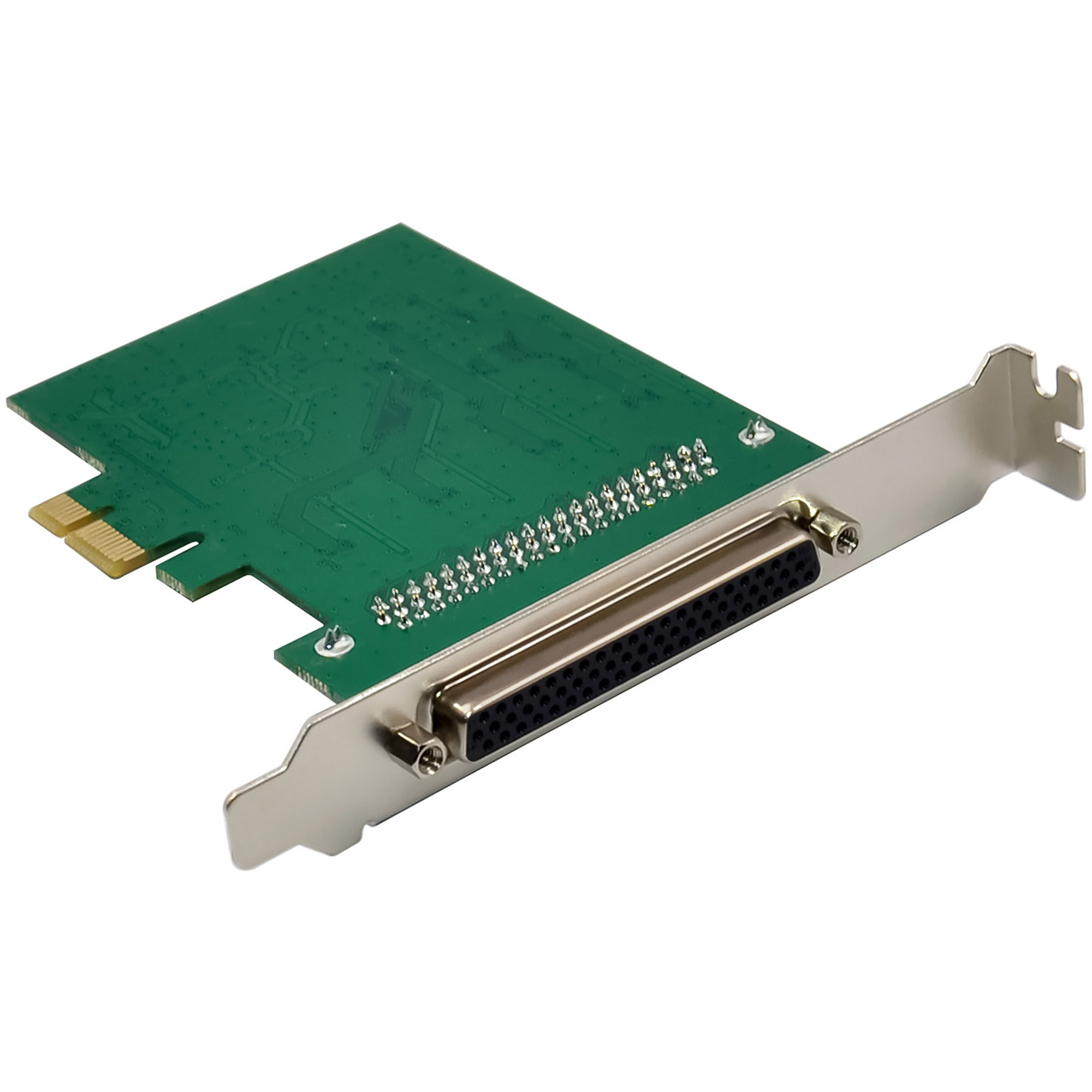

✔ RS-232 Schnittstellenkarte, PCIe x1, 8-Port, D-Sub 9 (mit montiertem Slotblech)
✔ Treiber-CD
✔ Bedienungsanleitung (DE/EN)
