USB zu RS232 Konverter, FTDI FT232RNL, USB-A auf Schraubklemme
NEU
CNC-Maschinen, Messgeräte, Kassensysteme oder Steuerungen mit RS232-Schnittstelle lassen sich mit diesem Konverter über USB-A und einen virtuellen COM-Port an aktuelle Rechner anbinden. Er eignet sich für Konfiguration, Diagnose, Wartung und Datenübertragung, vorhandene Software läuft in vielen Fällen ohne Anpassung weiter.
Die Schraubklemme führt GND, TX, RX und einen zusätzlichen GND-Anschluss, der intern mit dem ersten Masseanschluss verbunden ist und für zusätzliche Masseverbindungen oder Kabelschirme genutzt werden kann. Der FTDI-Chipsatz FT232RNL unterstützt Baudraten von 300 bis 921.600 b/s, Statusanzeigen für Betrieb, Senden und Empfangen erleichtern die Kontrolle der Kommunikation.
USB RS232 Konverter mit FTDI-Chipsatz und Schraubklemme

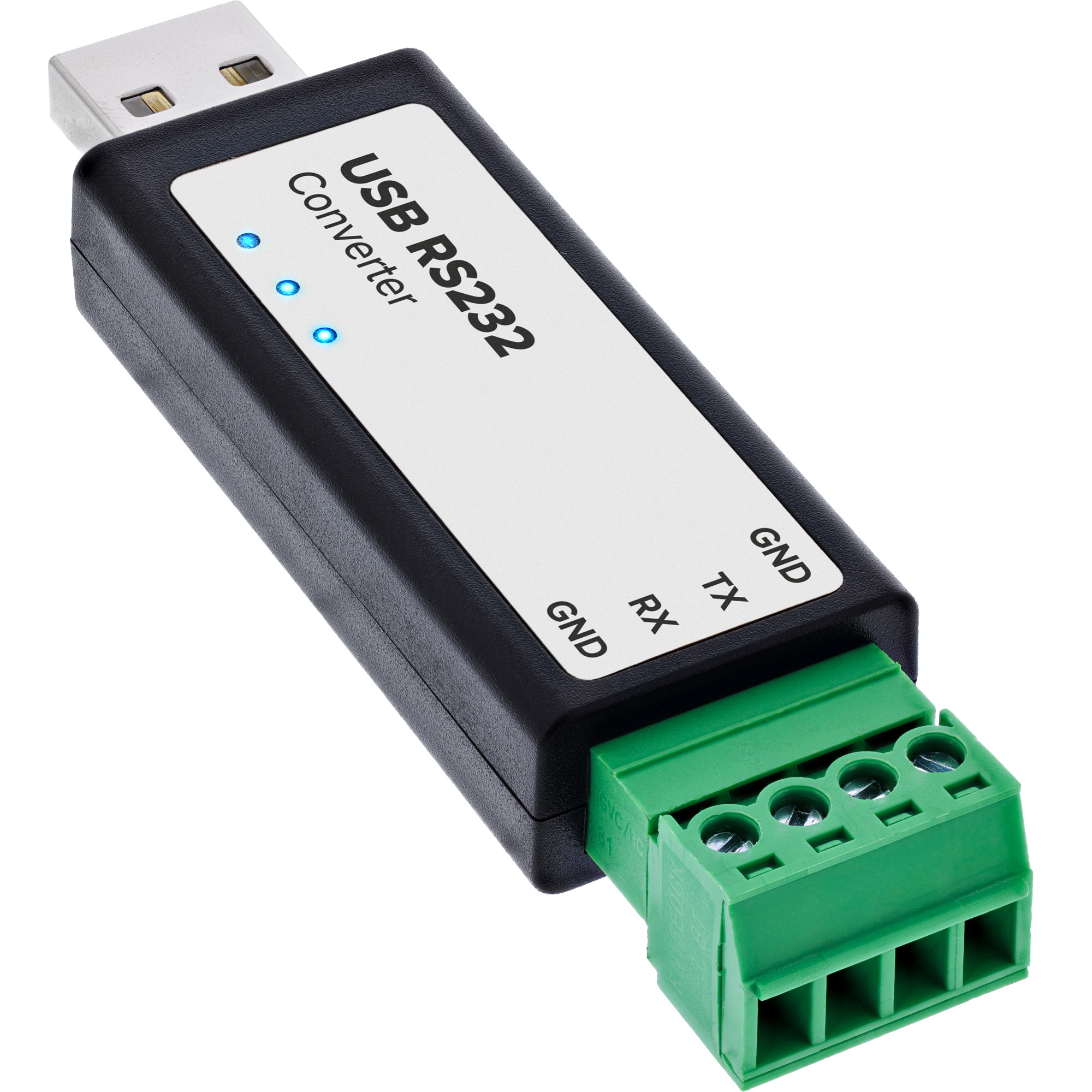

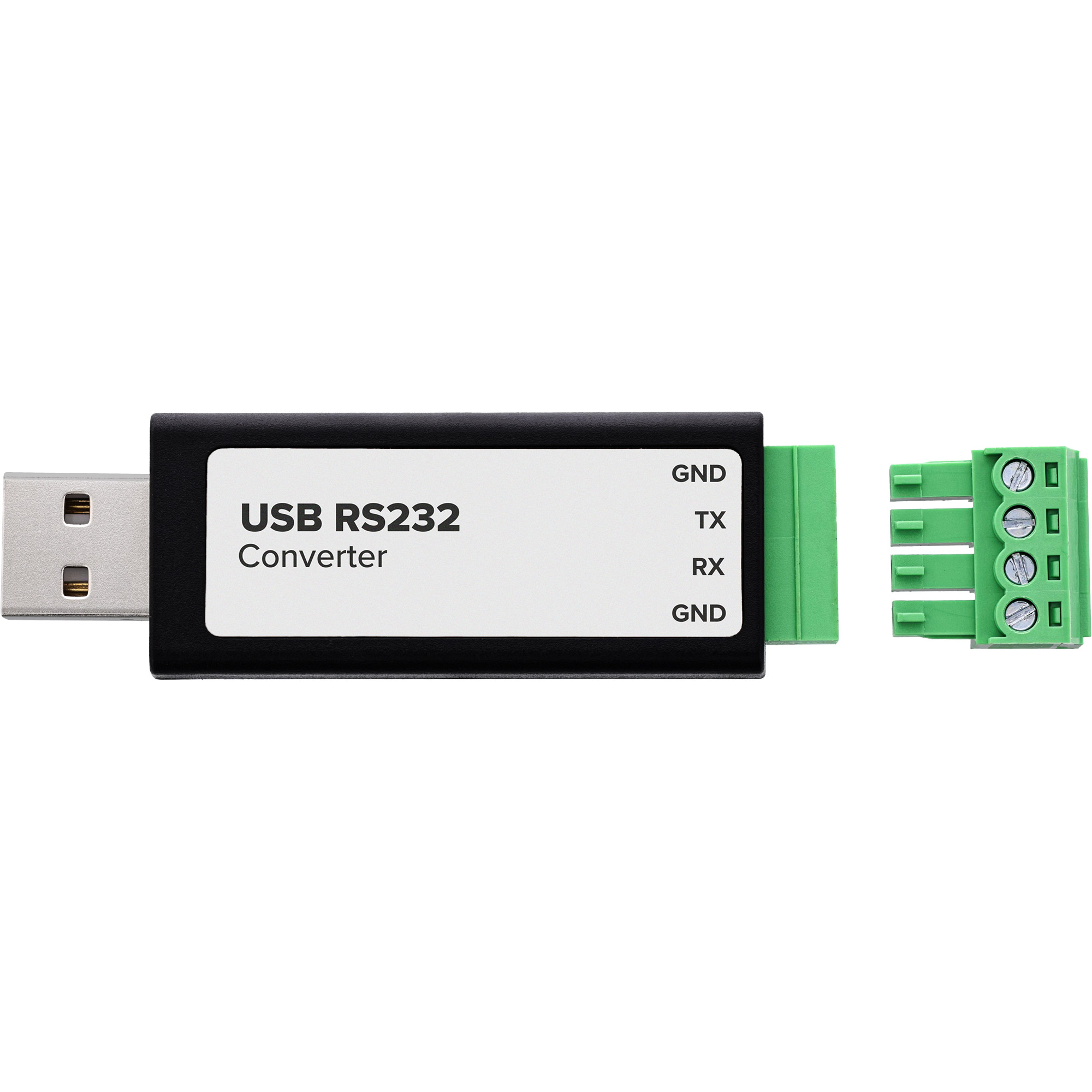

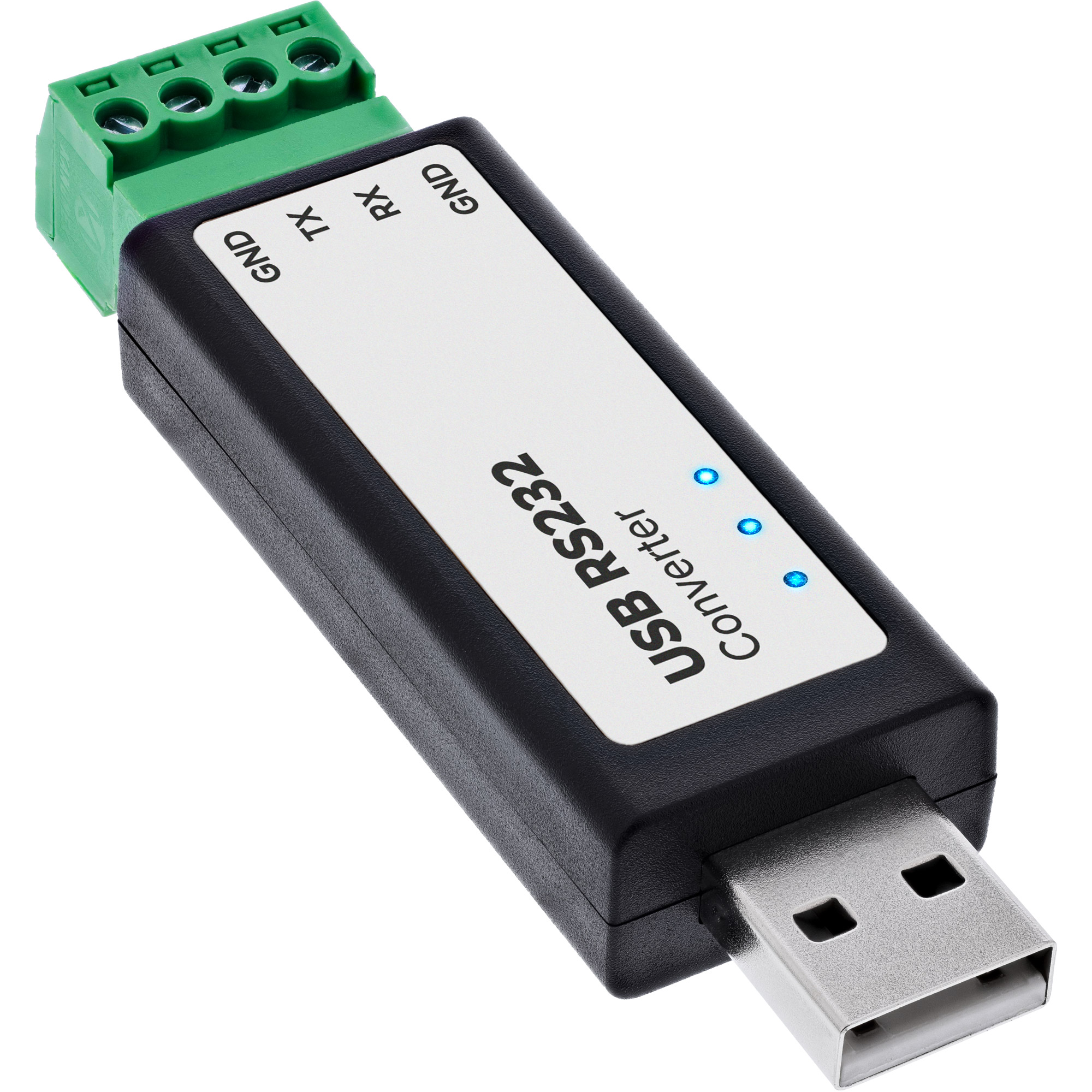

Der InLine® Konverter hat den USB-A-Stecker direkt am Gehäuse (78 x 22 x 11 mm), die RS232-Seite wird über eine steckbare 4-polige Schraubklemme mit Raster 3,81 mm verdrahtet. Auf der USB-Seite schützen eine 200-mA-PTC-Sicherung und ESD-Schutz, auf der RS232-Seite eine TVS-Diode und Schutzdioden. Der Betriebstemperaturbereich liegt bei -15 °C bis +70 °C.
Eigenschaften im Überblick
- USB-A auf RS232, 4-polige Schraubklemme (GND, TX, RX, GND)
- FTDI FT232RNL mit virtuellem COM-Port
- Baudraten von 300 bis 921.600 b/s
- Punkt-zu-Punkt-Verbindung, RS232-Leitungslänge bis ca. 15 m
- Schutzschaltungen auf USB- und RS232-Seite
- Kompatibel mit Windows, Linux, macOS und Android
Technische Daten
- Produkttyp: USB auf RS232 Konverter
- Chipsatz: FTDI FT232RNL
- Hostanschluss: USB-A, Stecker am Gerät
- Geräteanschluss: RS232, Schraubklemme, steckbar, 4-polig, Raster 3,81 mm
- Anschlussbelegung: GND, TX, RX, GND (der zusätzliche GND-Anschluss ist intern mit dem ersten verbunden)
- Baudrate: 300 bis 921.600 b/s
- Übertragungsmodus: Punkt-zu-Punkt
- Maximale RS232-Leitungslänge: bis ca. 15 m
- Maximale USB-Kabellänge: bis ca. 5 m
- USB-Schutz: 200 mA PTC-Sicherung, ESD-Schutz
- RS232-Schutz: TVS-Diode, Schutzdioden
- Statusanzeigen: PWR, TXD, RXD
- Gehäuse: ABS, schwarz
- Abmessungen: 78 x 22 x 11 mm (L x B x H)
- Betriebssysteme: Windows 7/8/8.1/10/11, Linux, macOS, Android
- Betriebstemperatur: -15 °C bis +70 °C
- Luftfeuchtigkeit: 5 % bis 95 % RH, nicht kondensierend
FAQ – Häufige Fragen
▸ Worin unterscheidet sich dieser Konverter vom RS232-Konverter mit Isolator?
Bei diesem Modell ist keine galvanische Trennung ausgewiesen, der Betriebstemperaturbereich liegt bei -15 °C bis +70 °C. Die Variante mit Isolator trennt USB- und RS232-Seite elektrisch (bis 2,5 kV) und ist für -40 °C bis +85 °C ausgelegt. Bei unterschiedlichen Erdungspotentialen oder empfindlicher Elektronik ist die Isolator-Variante die passendere Wahl.
▸ Kann ich ein Gerät mit D-Sub-9-Anschluss anschließen?
Der Konverter hat eine Schraubklemme und keinen D-Sub-9-Anschluss. Er führt GND, TX und RX, weitere RS232-Steuersignale stehen nicht zur Verfügung. Für Geräte mit D-Sub-9 lassen sich die drei Leitungen zum Beispiel über einen D-Sub-9-Terminalblock-Adapter verbinden, die Pinbelegung des Zielgeräts sollte vorab im Datenblatt geprüft werden.
▸ Wofür dient der zweite GND-Anschluss?
Der zusätzliche GND-Anschluss ist intern mit dem ersten Masseanschluss verbunden. Er kann für weitere Masseverbindungen oder zum Auflegen eines Kabelschirms genutzt werden.
