USB zu RS485 Konverter mit Blitzschutz, USB-A auf Schraubklemme

Je länger eine RS485-Busleitung ist, desto eher koppeln sich Überspannungen und Störimpulse ein. Dieser Konverter schützt die RS485-Seite mit einer Schutzschaltung nach IEC 61000-4-5 (6 kV) vor Überspannungen und indirekten Blitzeinflüssen und bindet den Rechner über USB-A und einen virtuellen COM-Port an den Bus an. Typische Einsatzfelder sind Industrieautomation, Gebäudeautomation, Mess- und Regeltechnik, Energieerfassung und Modbus-RTU-Kommunikation.

Die Umschaltung zwischen Senden und Empfangen im Halbduplex-Betrieb übernimmt die Hardware automatisch, eine Steuerung über RTS-/CTS-Signale oder zusätzliche Software ist nicht nötig. Der FTDI-Chipsatz FT232RNL unterstützt Baudraten von 300 bis 512.000 b/s, ein integrierter 120-Ω-Abschlusswiderstand reduziert Signalreflexionen. RS485 ermöglicht Leitungslängen bis ca. 1,2 km und bis zu 32 Geräte pro Bussegment.

USB RS485 Konverter mit 6-kV-Überspannungsschutz und PGND-Anschluss

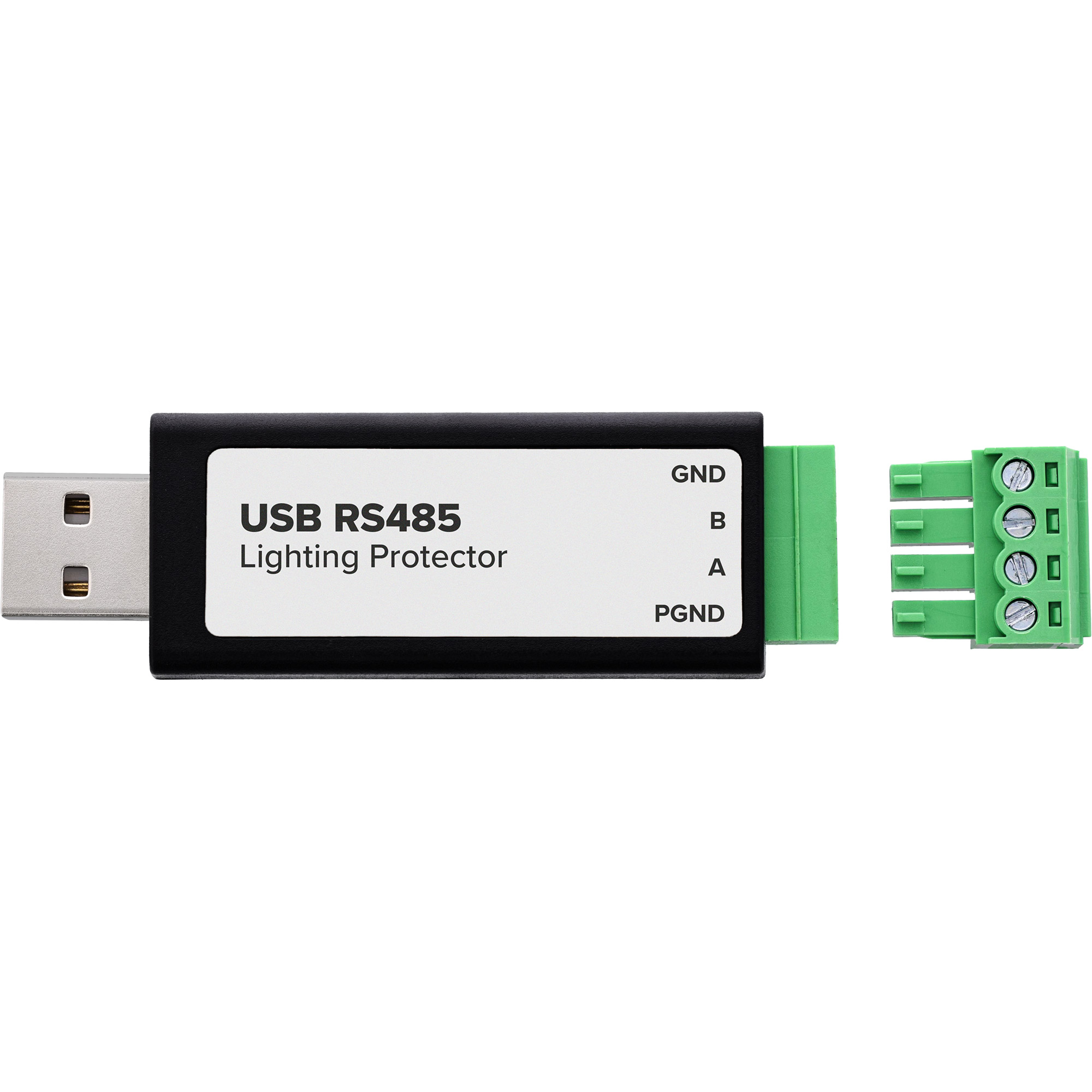

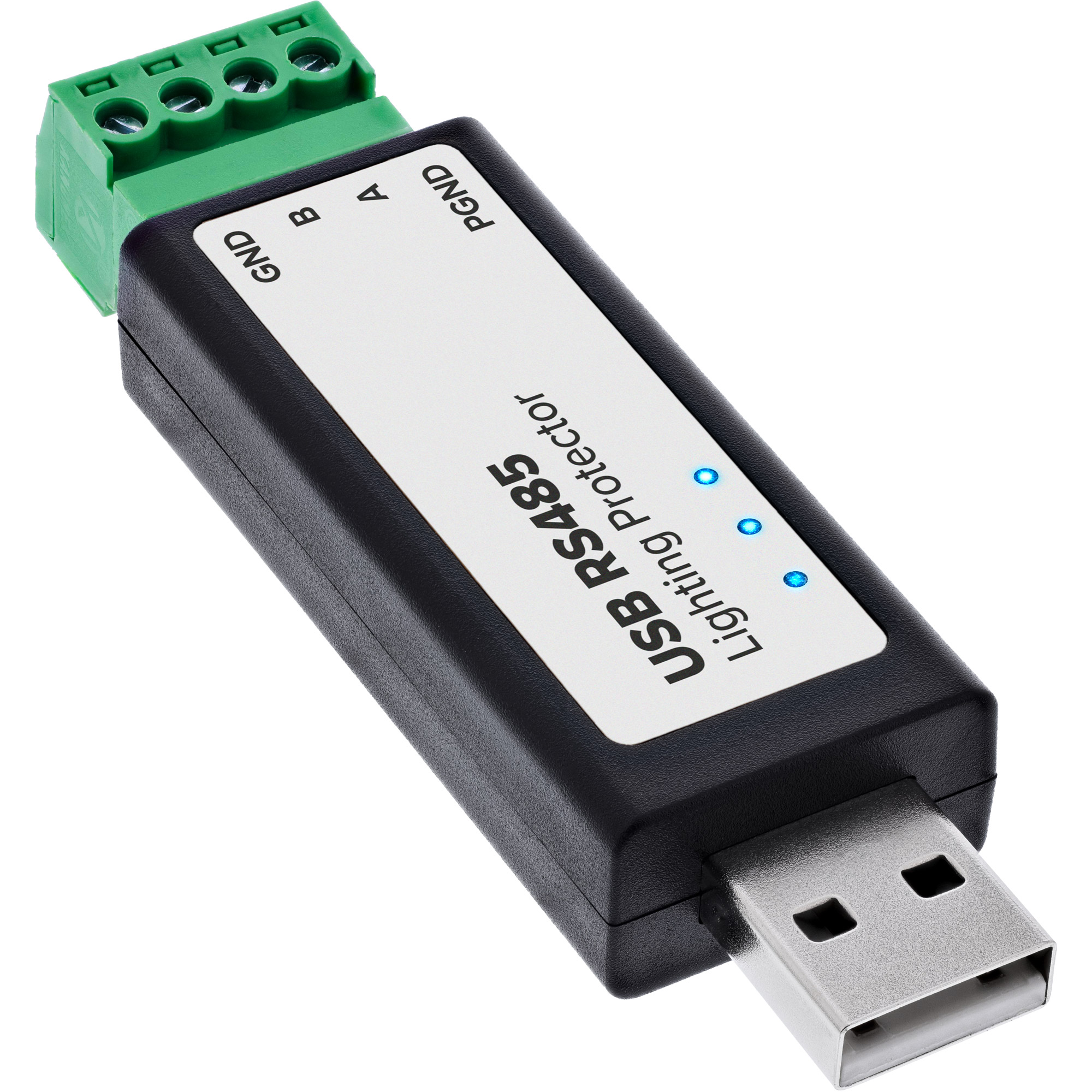

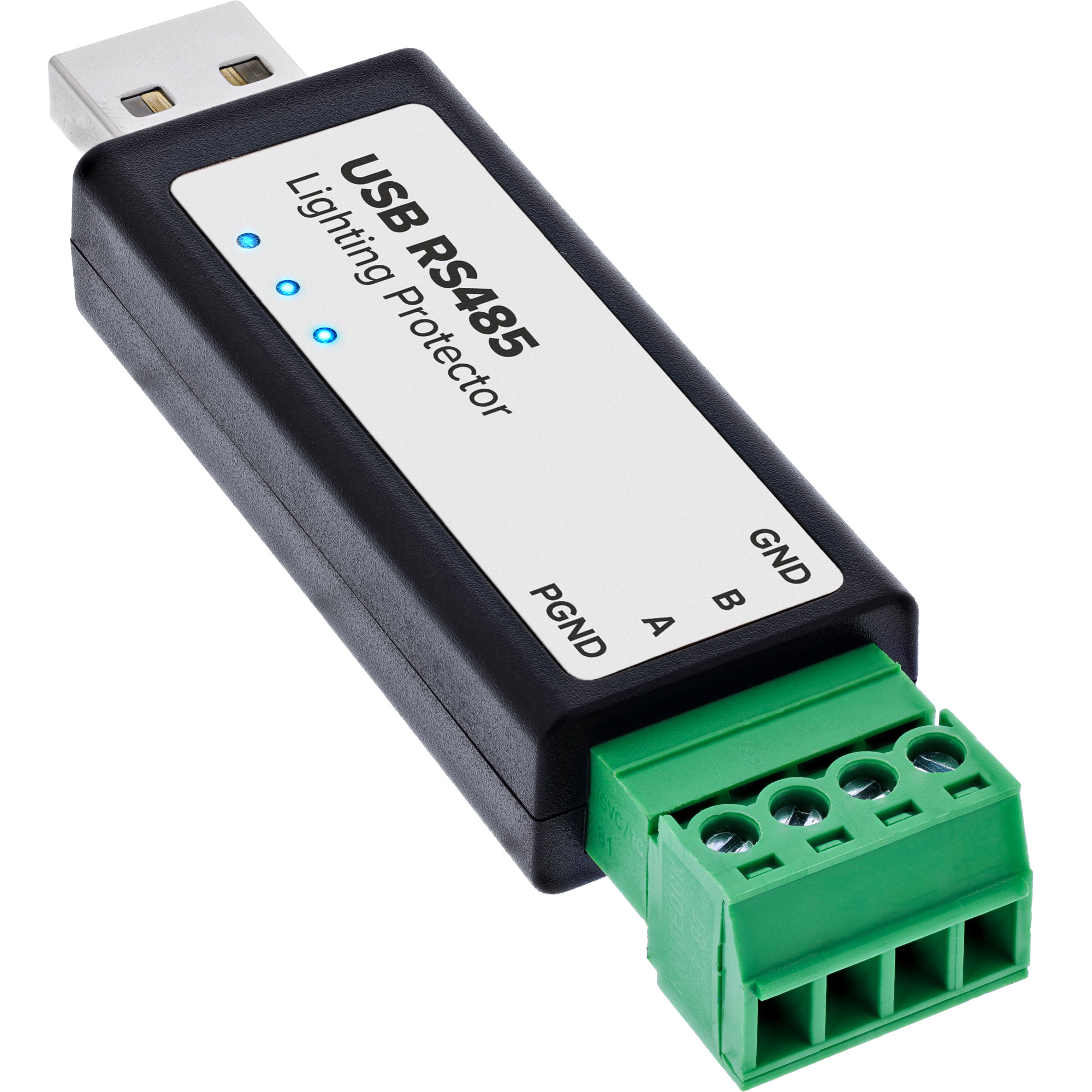

Der InLine® Konverter besitzt neben GND, A und B einen PGND-Anschluss (Protective Ground) für Kabelschirm oder Schutzleiter, der nicht direkt mit der Signalmasse verbunden ist. Eine bidirektionale TVS-Schutzdiode an A/B, Schutzdioden, eine rückstellbare Sicherung sowie ESD-Schutz bis ±15 kV Luftentladung ergänzen den Schutz, auf der USB-Seite sichert eine 200-mA-PTC-Sicherung ab. Der USB-A-Stecker sitzt direkt am Gehäuse (78 x 22 x 11 mm), die Verdrahtung erfolgt über eine steckbare 4-polige Schraubklemme mit Raster 3,81 mm.

Eigenschaften im Überblick

• USB-A auf RS485, 4-polige Schraubklemme (GND, A, B, PGND)
• 6 kV Überspannungs- und Blitzschutz nach IEC 61000-4-5
• Bidirektionale TVS-Schutzdiode an A/B, ESD-Schutz ±15 kV Luft / ±8 kV Kontakt
• PGND-Anschluss für Kabelschirm oder Schutzleiter
• FTDI FT232RNL, Baudraten von 300 bis 512.000 b/s
• Automatische Richtungsumschaltung, integrierter 120-Ω-Abschlusswiderstand
• Kompatibel mit Windows, Linux, macOS und Android

Technische Daten

• Produkttyp: USB zu Seriell RS485 Konverter mit Blitzschutz
• Chipsatz: FTDI FT232RNL
• Hostanschluss: USB-A, Stecker am Gerät
• Geräteanschluss: RS485, Schraubklemme, steckbar, 4-polig, Raster 3,81 mm
• Anschlussbelegung: GND, A (RS485+), B (RS485-), PGND (Schutzleiter)
• Baudrate: 300 bis 512.000 b/s
• Übertragungsmodus: Halbduplex mit automatischer Richtungsumschaltung
• Maximale RS485-Leitungslänge: bis ca. 1,2 km
• Maximale USB-Kabellänge: bis ca. 5 m
• Bus-Teilnehmer: bis zu 32 Geräte pro Bussegment (bei größeren Netzwerken wird ein RS485-Repeater empfohlen)
• Abschlusswiderstand: integriert, 120 Ω
• Blitzschutz: 6 kV Überspannungs- und Blitzschutz nach IEC 61000-4-5
• TVS-Schutz: bidirektionale TVS-Schutzdiode für RS485 A/B
• ESD-Schutz: ±15 kV Luftentladung / ±8 kV Kontaktentladung
• PGND-Anschluss: Schutzleiteranschluss (Protective Ground)
• USB-Schutz: 200 mA PTC-Sicherung, ESD-Schutz
• RS485-Schutz: Schutzdioden, Überspannungsschutz, rückstellbare Sicherung
• Statusanzeigen: PWR, TXD, RXD
• Gehäuse: ABS, schwarz
• Abmessungen: 78 x 22 x 11 mm (L x B x H)
• Betriebssysteme: Windows 7/8/8.1/10/11, Linux, macOS, Android
• Betriebstemperatur: -40 °C bis +85 °C
• Luftfeuchtigkeit: 5 % bis 95 % RH, nicht kondensierend
