USB zu RS485 Konverter mit Isolator, USB-A auf Schraubklemme

Modbus-RTU-Geräte und andere RS485-Teilnehmer lassen sich mit diesem Konverter über einen virtuellen COM-Port an einen Rechner mit USB-A-Anschluss anbinden. Typische Einsatzfelder sind Industrie- und Gebäudeautomation, Mess- und Regeltechnik sowie Energieerfassung, wo Steuerungen, Sensoren oder Zähler per RS485 kommunizieren.

Die galvanische Trennung mit bis zu 2,5 kV Isolationsspannung schützt Rechner und angeschlossene Geräte vor Potentialunterschieden und Masseschleifen. Die Richtungsumschaltung im Halbduplex-Betrieb erfolgt automatisch in der Hardware, zusätzliche Einstellungen über RTS-/CTS-Signale oder Software sind nicht nötig.

USB RS485 Konverter mit Isolator und Überspannungsschutz für Modbus-Netzwerke

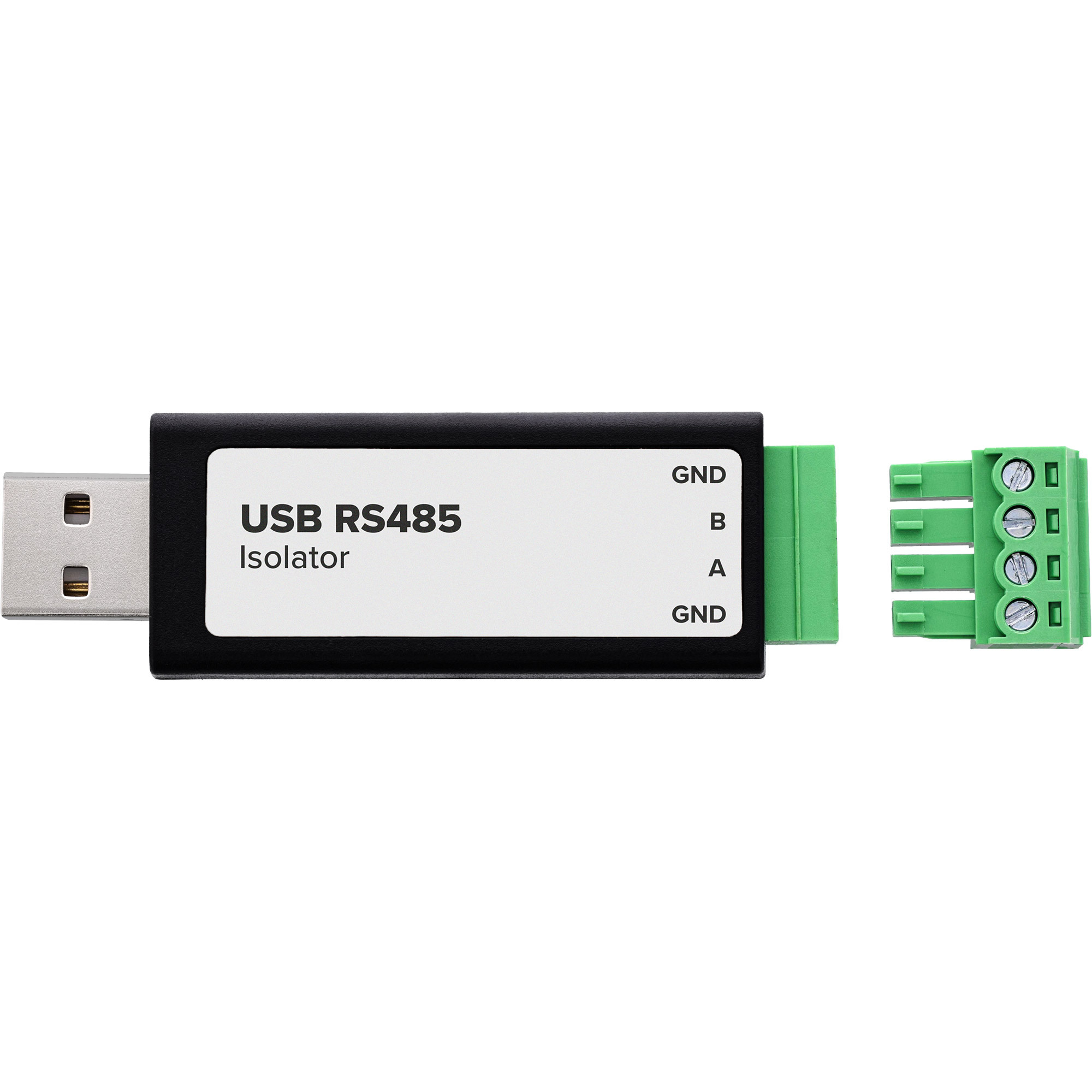

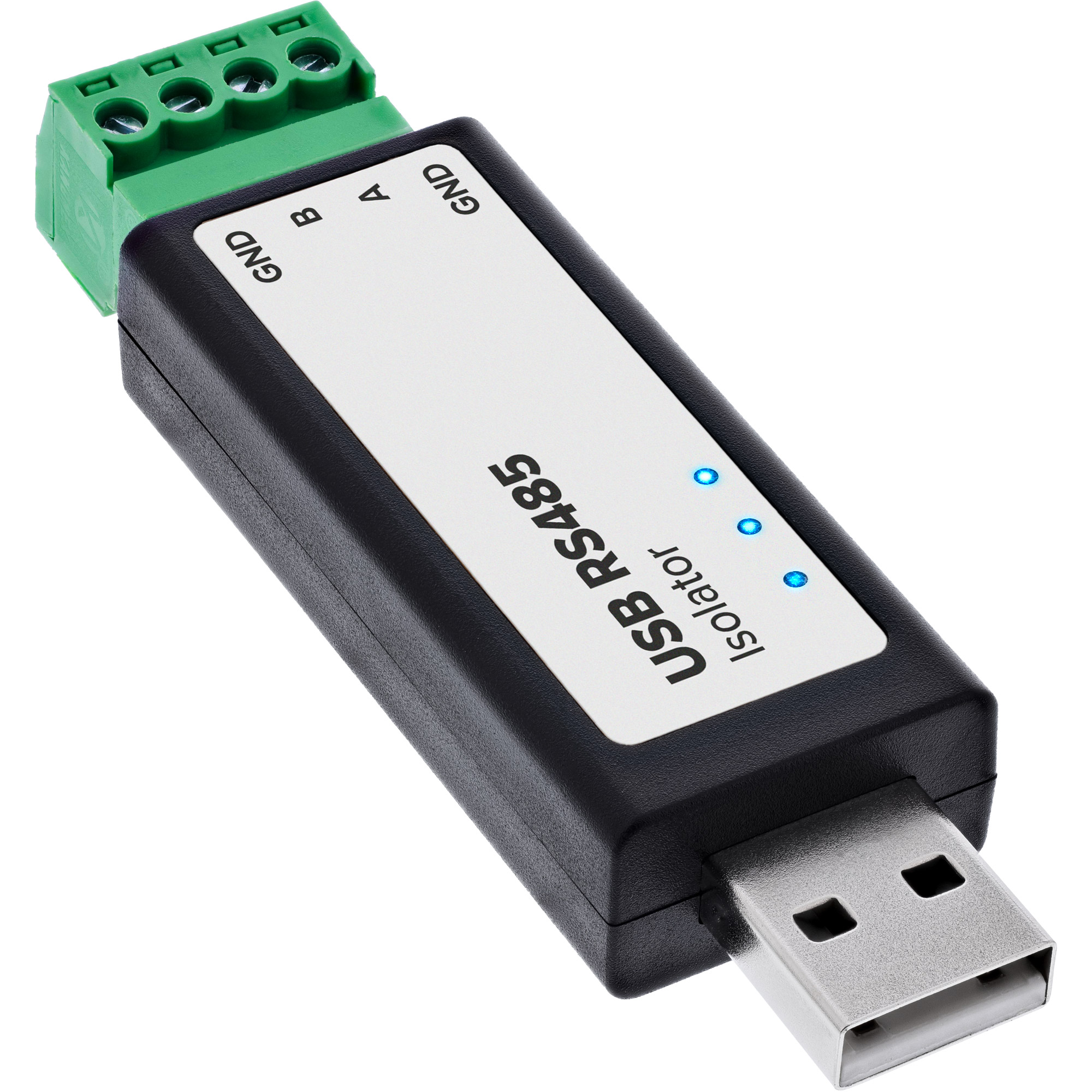

Der InLine® Konverter hat den USB-A-Stecker direkt am Gehäuse (78 x 22 x 11 mm), die RS485-Seite wird über eine steckbare 4-polige Klemmleiste mit Raster 3,81 mm verdrahtet. Er nutzt den FTDI-Chipsatz FT232RNL mit Baudraten von 300 bis 512.000 b/s, ein integrierter 120-Ω-Abschlusswiderstand reduziert Signalreflexionen auf längeren Leitungen. Überspannungs-, Blitz- und ESD-Schutz erhöhen die Betriebssicherheit, der Betriebstemperaturbereich reicht von -40 °C bis +85 °C.

Eigenschaften im Überblick

• USB-A auf RS485, steckbare 4-polige Schraubklemme (GND, A, B, GND)
• Galvanische Trennung bis 2,5 kV
• Automatische Richtungsumschaltung im Halbduplex-Betrieb
• Baudraten von 300 bis 512.000 b/s, FTDI FT232RNL
• Integrierter 120-Ω-Abschlusswiderstand
• Überspannungs-, Blitz- und ESD-Schutz
• Kompatibel mit Windows, Linux, macOS und Android

Technische Daten

• Produkttyp: USB zu Seriell RS485 Konverter mit Isolator
• Chipsatz: FTDI FT232RNL
• Hostanschluss: USB-A, Stecker am Gerät
• Geräteanschluss: RS485, Schraubklemme, steckbar, 4-polig, Raster 3,81 mm
• Anschlussbelegung: GND, A (RS485+), B (RS485-), GND
• Baudrate: 300 bis 512.000 b/s
• Übertragungsmodus: Halbduplex mit automatischer Richtungsumschaltung
• Maximale RS485-Leitungslänge: bis ca. 1,2 km
• Maximale USB-Kabellänge: bis ca. 5 m
• Bus-Teilnehmer: bis zu 32 Geräte pro Bussegment (bei größeren Netzwerken wird ein RS485-Repeater empfohlen)
• Abschlusswiderstand: integriert, 120 Ω
• Signalisolation: galvanisch, integrierter isolierter RS485-Transceiver
• Isolationsspannung: bis 2,5 kV
• Blitzschutz: 600 W Überspannungs- und Blitzschutz
• ESD-Schutz: bis 15 kV
• USB-Schutz: 200 mA PTC-Sicherung, ESD-Schutz
• RS485-Schutz: TVS-Diode, Schutzdioden, Überspannungsschutz

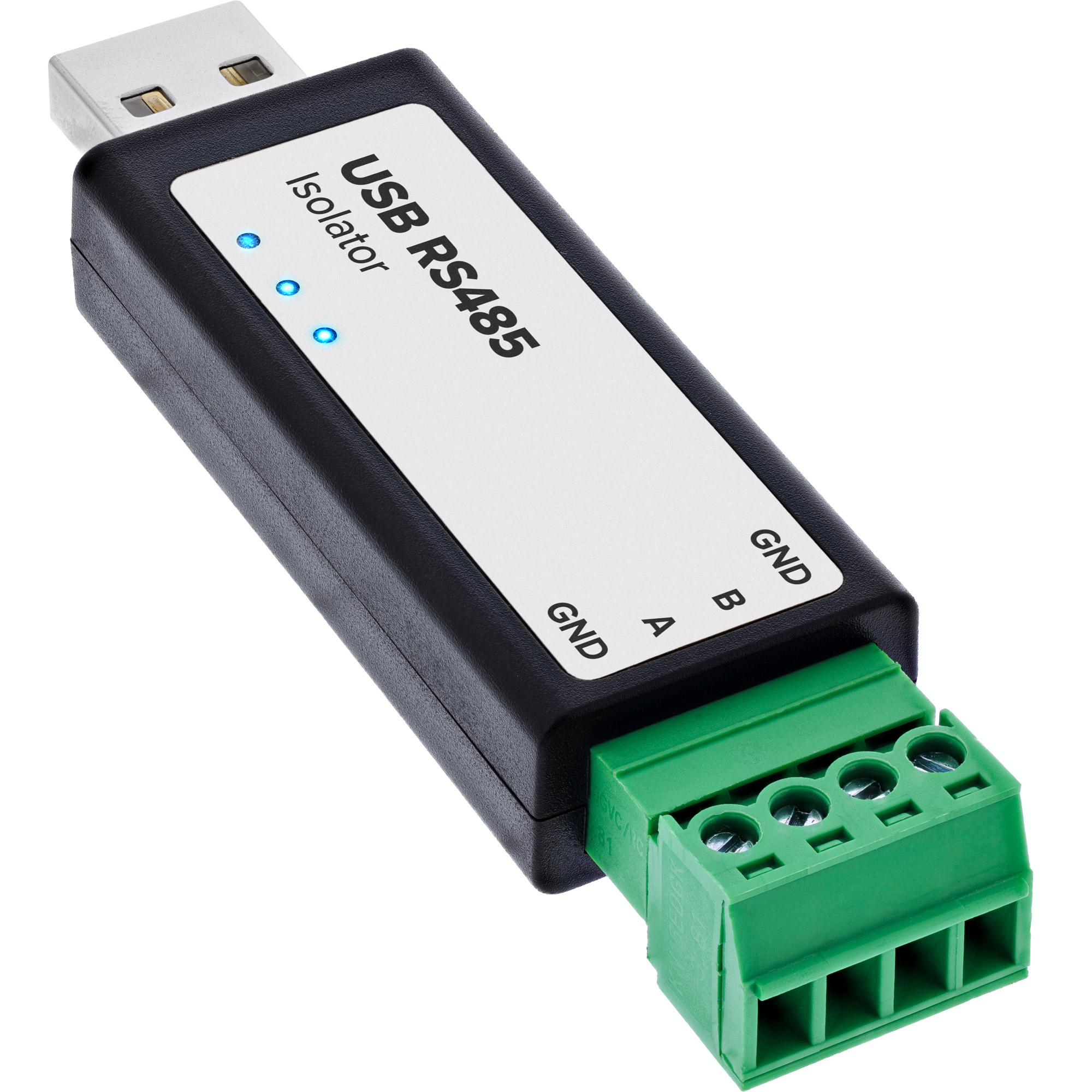

• Statusanzeigen: PWR, TXD, RXD
• Gehäuse: ABS, schwarz
• Abmessungen: 78 x 22 x 11 mm (L x B x H)
• Betriebssysteme: Windows XP/7/8/8.1/10/11, Linux, macOS, Android
• Betriebstemperatur: -40 °C bis +85 °C
• Luftfeuchtigkeit: 5 % bis 95 % RH, nicht kondensierend
