USB zu TTL 5V Konverter, FTDI FT232RNL, USB-A auf Schraubklemme

Konfigurations- und Diagnosezugriffe auf Geräte mit serieller 5-V-TTL/UART-Schnittstelle laufen mit diesem Konverter über einen virtuellen COM-Port direkt vom Rechner aus. Er eignet sich für Service- und Wartungsaufgaben sowie für Entwicklungs- und Testumgebungen, in denen Mikrocontroller oder Embedded-Hardware angebunden werden, ebenso für Prototypen- und Bastelprojekte.

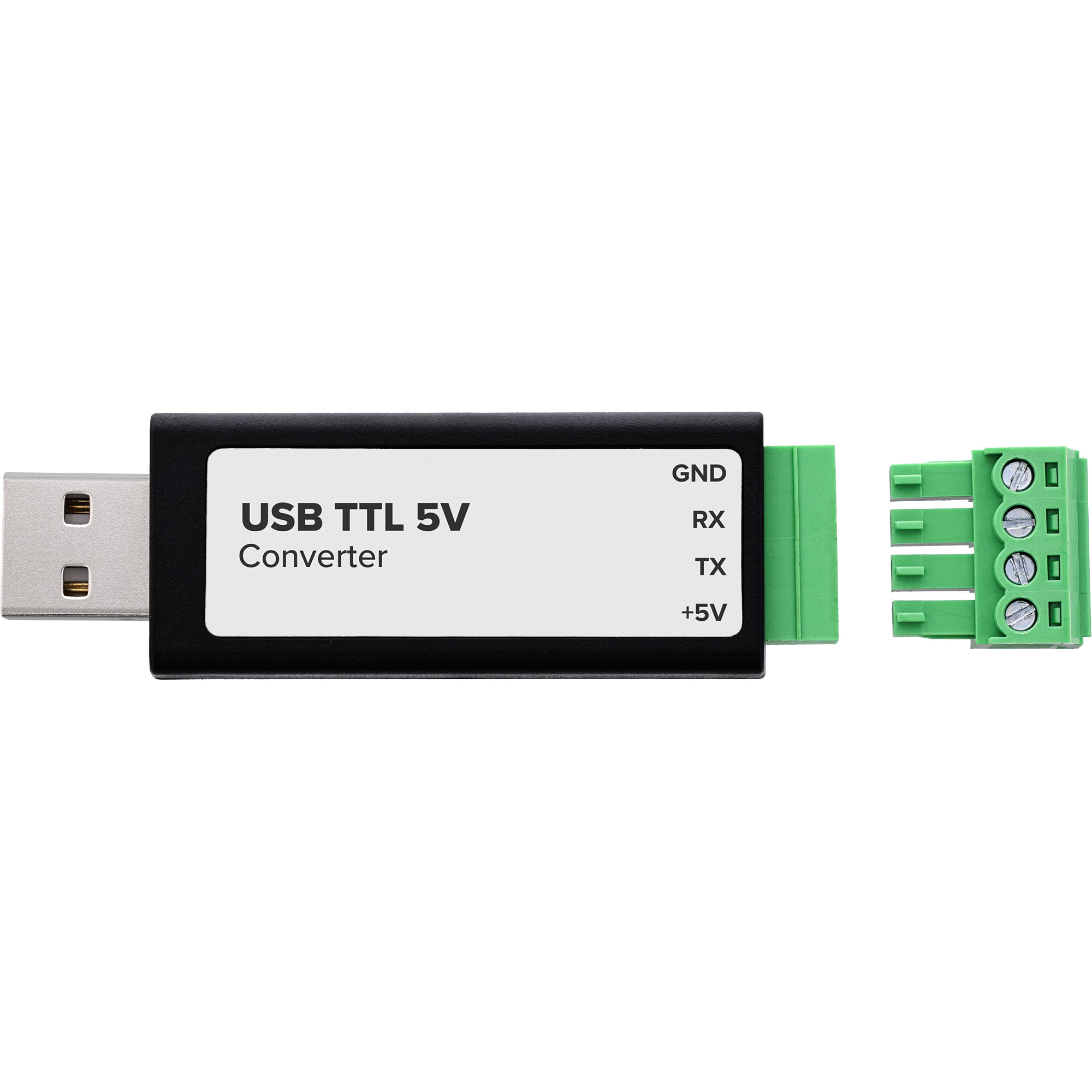

Die Schraubklemme führt GND, TXD, RXD und +5 V und erlaubt den Anschluss ohne zusätzliche Steckverbinder. Der FTDI-Chipsatz FT232RNL unterstützt Baudraten von 300 b/s bis 3 Mbit/s, die Statusanzeigen für Betrieb, Senden und Empfangen erleichtern die Inbetriebnahme. Der Logikpegel ist fest auf 5 V ausgelegt.

USB TTL Konverter mit 5-V-Pegel, Schraubklemme und +5-V-Ausgang

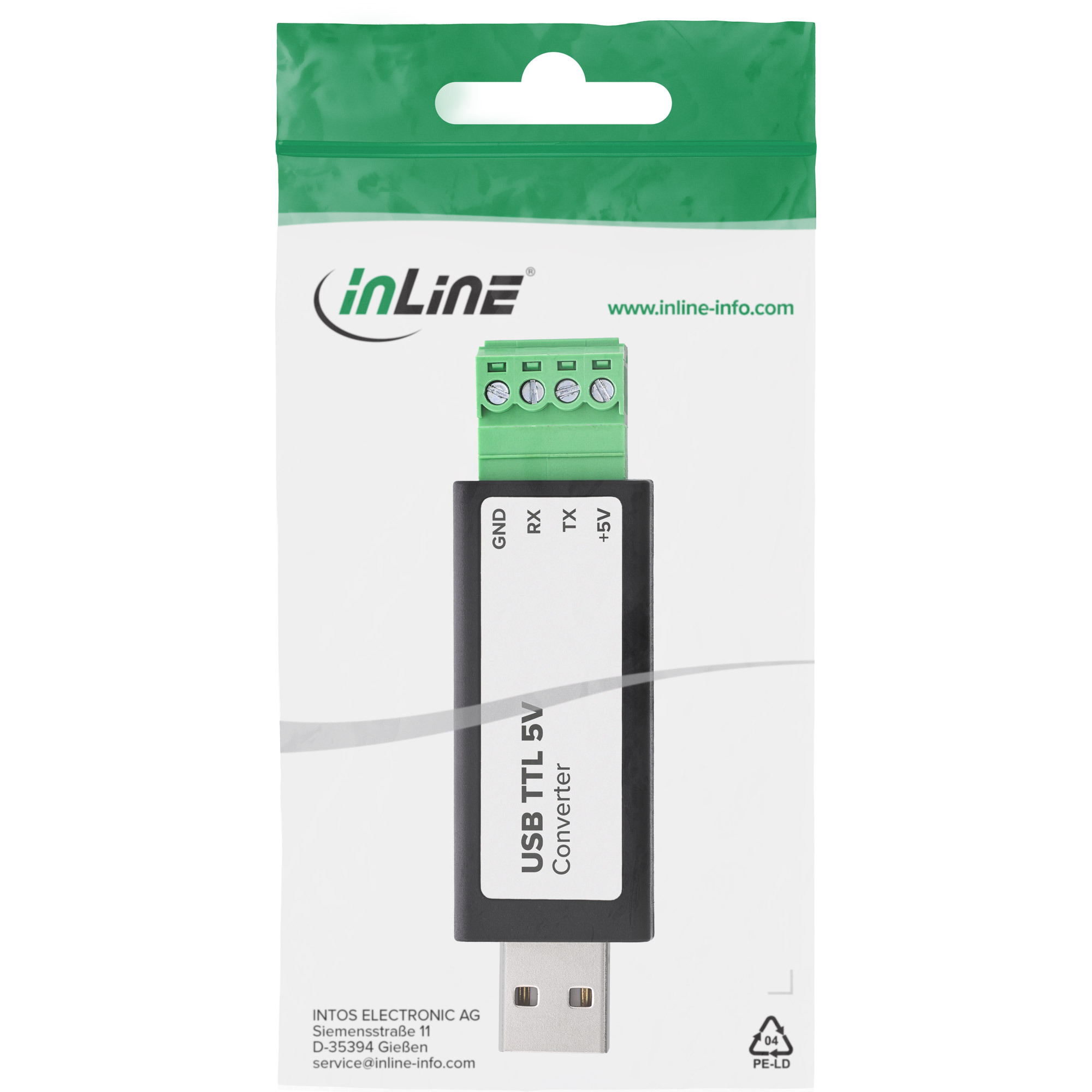

Der InLine® Konverter hat den USB-A-Stecker direkt am Gehäuse (78 x 22 x 11 mm). Der +5-V-Ausgang wird aus der USB-Versorgung gespeist und ist für Geräte mit geringer Stromaufnahme gedacht. Eine 200-mA-PTC-Sicherung am USB-Anschluss, eine rückstellbare PTC-Sicherung am +5-V-Ausgang sowie ESD-Schutz und Schutzdioden an den Datenleitungen schützen die angeschlossene Hardware.

Eigenschaften im Überblick

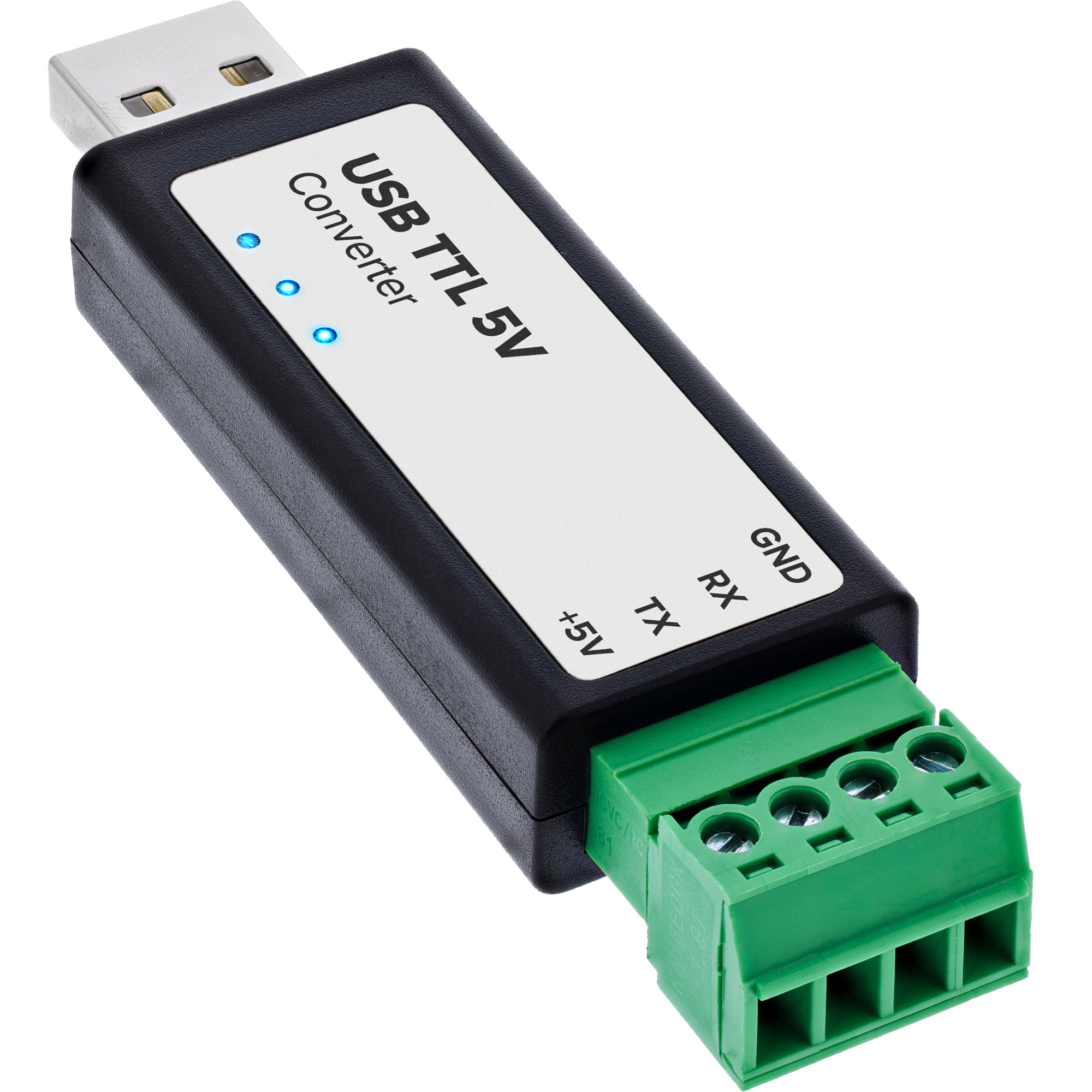

• USB-A auf TTL/UART, 4-polige Schraubklemme (GND, TXD, RXD, +5 V)
• FTDI FT232RNL mit virtuellem COM-Port
• Baudraten von 300 b/s bis 3 Mbit/s
• Logikpegel fest 5 V
• +5-V-Ausgang für Geräte mit geringer Stromaufnahme
• PTC-Sicherungen, ESD-Schutz und Schutzdioden an TXD/RXD
• Kompatibel mit Windows, Linux, macOS und Android

Technische Daten

• Produkttyp: USB zu TTL 5 V Konverter
• Chipsatz: FTDI FT232RNL
• Hostanschluss: USB-A, Stecker am Gerät
• Geräteanschluss: TTL/UART, Schraubklemme, 4-polig
• Anschlussbelegung: GND, A (TXD), B (RXD), +5 V
• TTL-Logikpegel: 5 V fest
• Baudrate: 300 b/s bis 3 Mbit/s
• A-Anschluss: TXD-Ausgang (Konverter → Zielgerät)
• B-Anschluss: RXD-Eingang (Zielgerät → Konverter)
• +5-V-Ausgang: USB-versorgt, für Geräte mit geringer Stromaufnahme
• Maximale USB-Kabellänge: bis ca. 5 m
• USB-Schutz: 200 mA PTC-Sicherung, ESD-Schutz
• TTL-Schutz: Schutzdioden an TXD- und RXD-Leitungen
• +5-V-Schutz: rückstellbare PTC-Sicherung

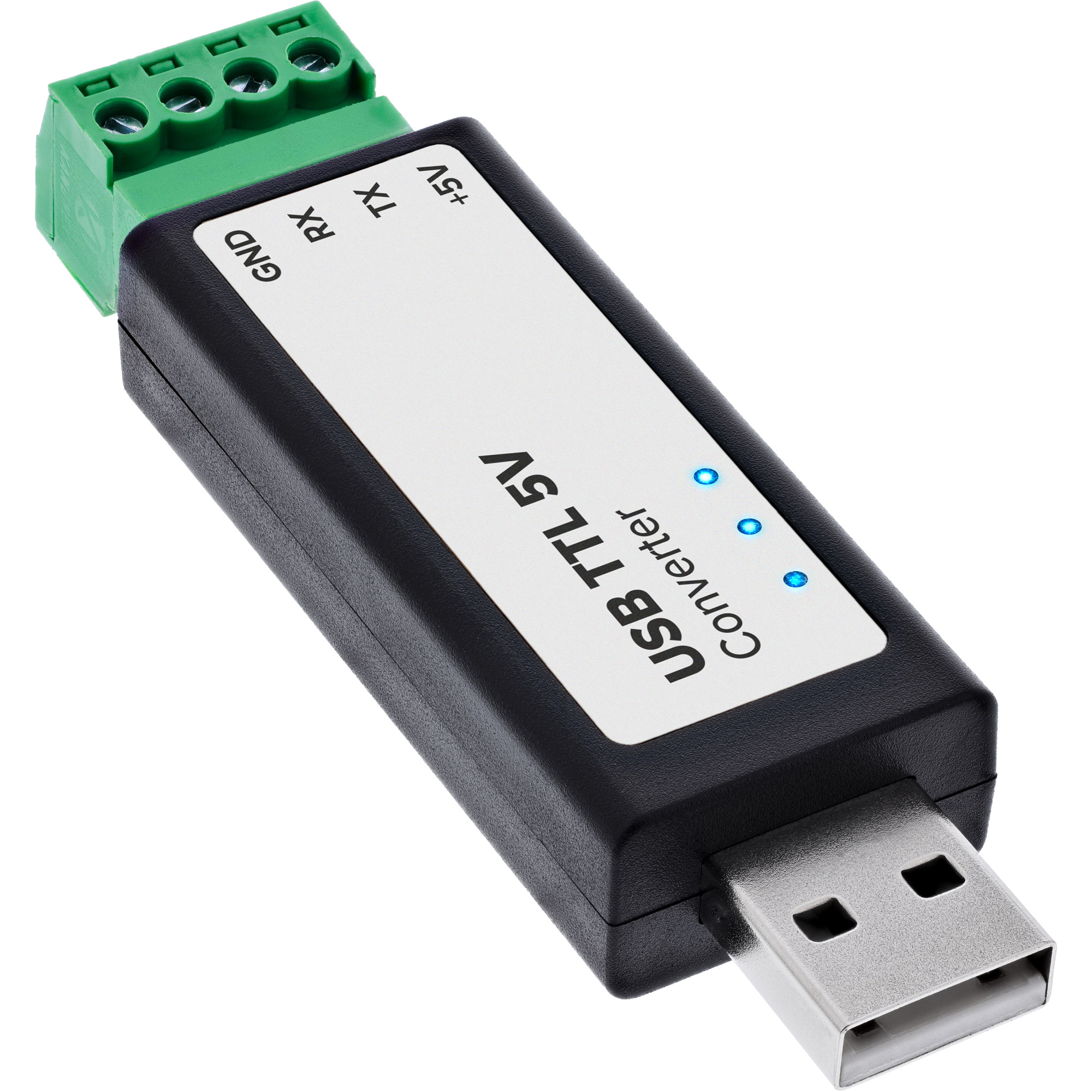

• Statusanzeigen: PWR, TXD, RXD
• Gehäuse: ABS, schwarz
• Abmessungen: 78 x 22 x 11 mm (L x B x H)
• Betriebssysteme: Windows XP/7/8/8.1/10/11, Linux, macOS, Android
• Betriebstemperatur: -40 °C bis +85 °C
• Luftfeuchtigkeit: 5 % bis 95 % RH, nicht kondensierend
