RJ45 Stecker Cat 6A – feldkonfektionierbar – vollgeschirmt – gerade oder 90° gewinkelt

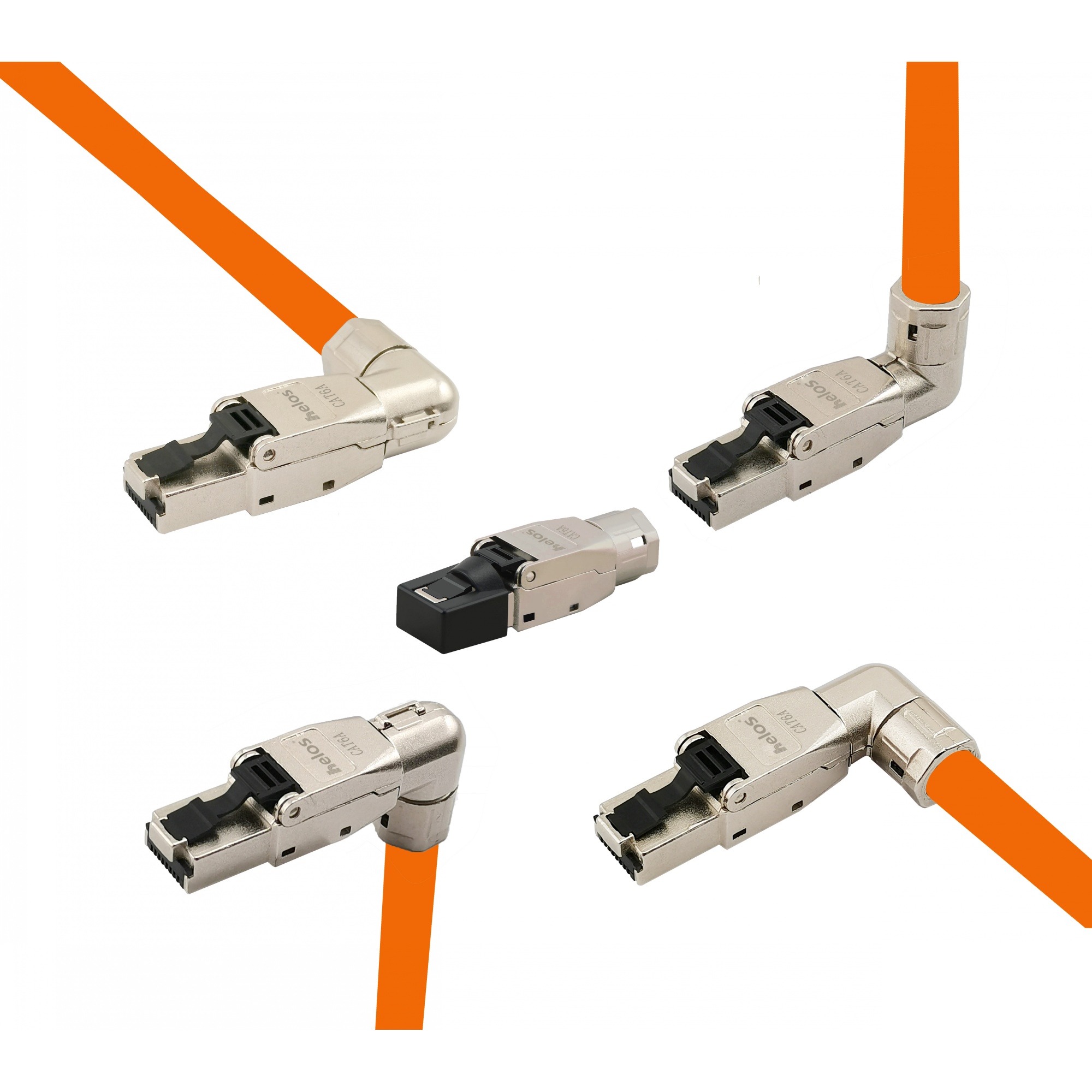

Ein gerader Stecker braucht hinter dem Gerät Platz für Kabel und Biegeradius, ein gewinkelter Abgang spart diesen Platz. Bei diesem vollgeschirmten Cat 6A RJ45 Stecker wird die Abgangsrichtung erst bei der Montage festgelegt: gerade oder über das Winkelzubehör um 90° nach oben, unten, links oder rechts. Montiert wird er werkzeuglos über Schneidklemmen, etwa von Elektroinstallateuren und Systemhäusern an IP-Kameras, Access Points oder in der Industrieverkabelung.

Feldkonfektionierbarer Cat 6A Stecker mit frei wählbarem Kabelabgang

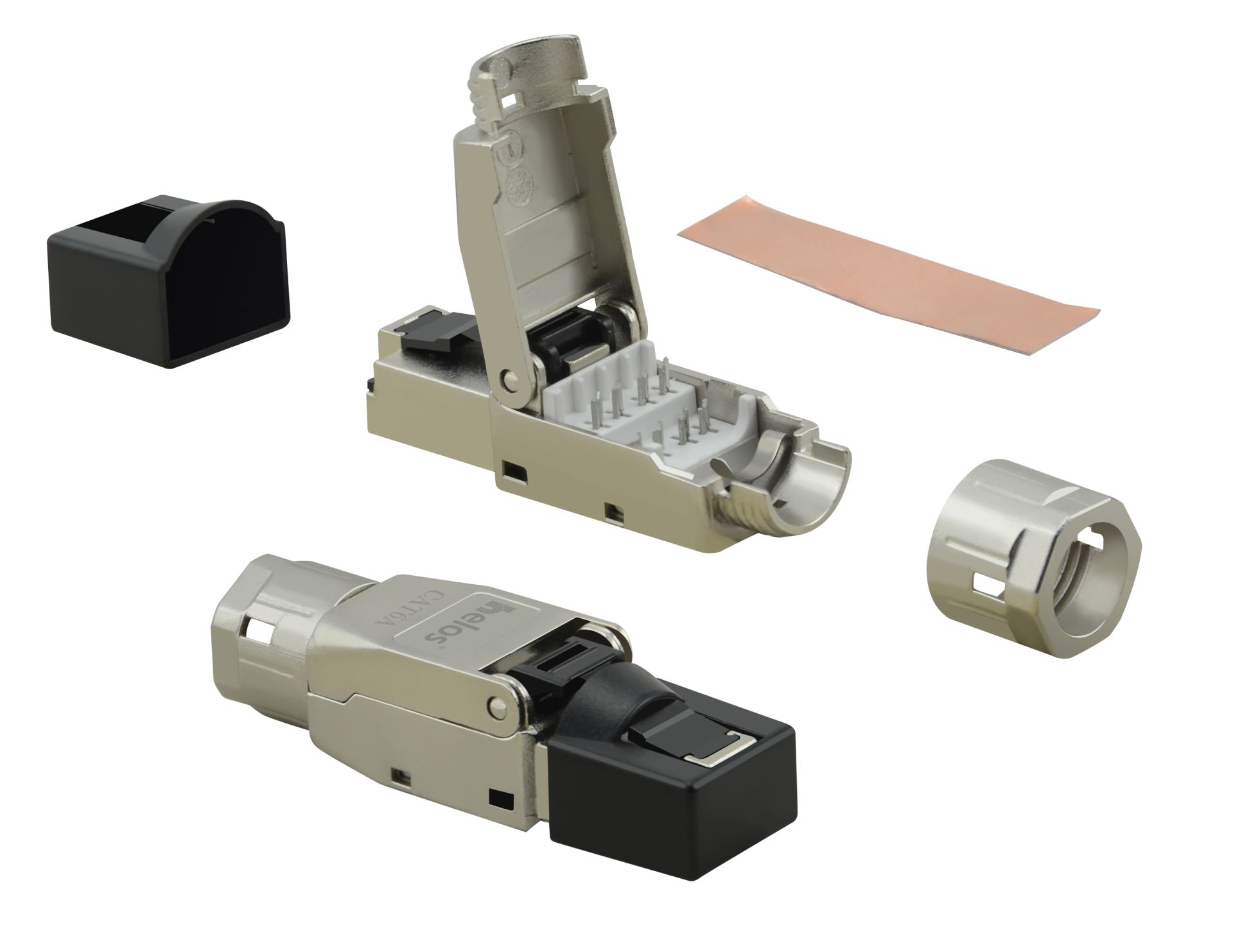

Das Gehäuse besteht aus einer Zinklegierung, die Kontakte sind vergoldet. Das Kabel wird über eine Verschraubung fixiert, Schirmgeflecht und Beidraht werden mit Kupferfolie über einen Erdungskontakt angebunden. Die Adern werden nach T568A, T568B oder PROFINET-Farbcode aufgelegt, zum Abmanteln und Kürzen genügt übliches Handwerkzeug. Der Stecker von helos ist für Cat 6A bis 500 MHz spezifiziert, die Kategorie für 10-Gigabit-Ethernet, und unterstützt PoE, PoE+ und PoE++.

Eigenschaften im Überblick

• Kabelabgang bei der Montage wählbar: gerade oder 90° nach oben, unten, links oder rechts
• Feldkonfektionierbar, werkzeuglose Montage über Schneidklemmen
• Vollgeschirmt, Gehäuse aus Zinklegierung
• Vergoldete Kontakte
• Für Adern AWG22 bis AWG26
• Belegung nach T568A, T568B oder PROFINET
• PoE, PoE+ und PoE++ fähig

Technische Daten

• Kategorie: Cat 6A (bis 500 MHz)
• Anschluss A: RJ45 Stecker
• Anschluss B: Schneidklemme
• Kabelabgang: gerade, oben, unten, links oder rechts (bei der Montage wählbar)
• Schirmung: vollgeschirmt
• Gehäuse: Zinklegierung
• Kontakte: vergoldet
• Aderquerschnitt: AWG22 bis AWG26
• Abmantellänge: 30 mm
• Belegung: T568A, T568B, PROFINET
• PoE: PoE, PoE+, PoE++
• Montage: werkzeuglos
• Normen: ISO/IEC 11801 Ed. 2.2, DIN EN 50173-1, TIA/EIA-568-C.2, IEC 60603-7-5, RoHS 2.0, REACH
