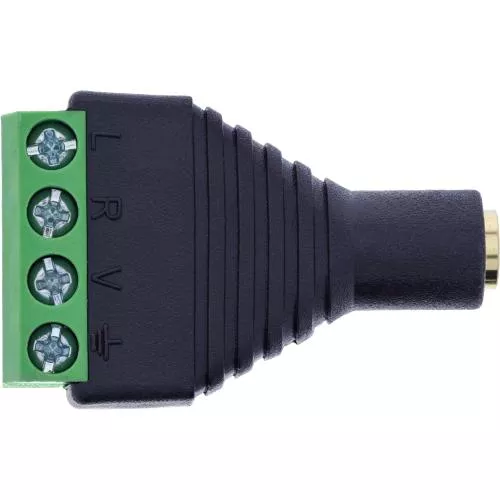

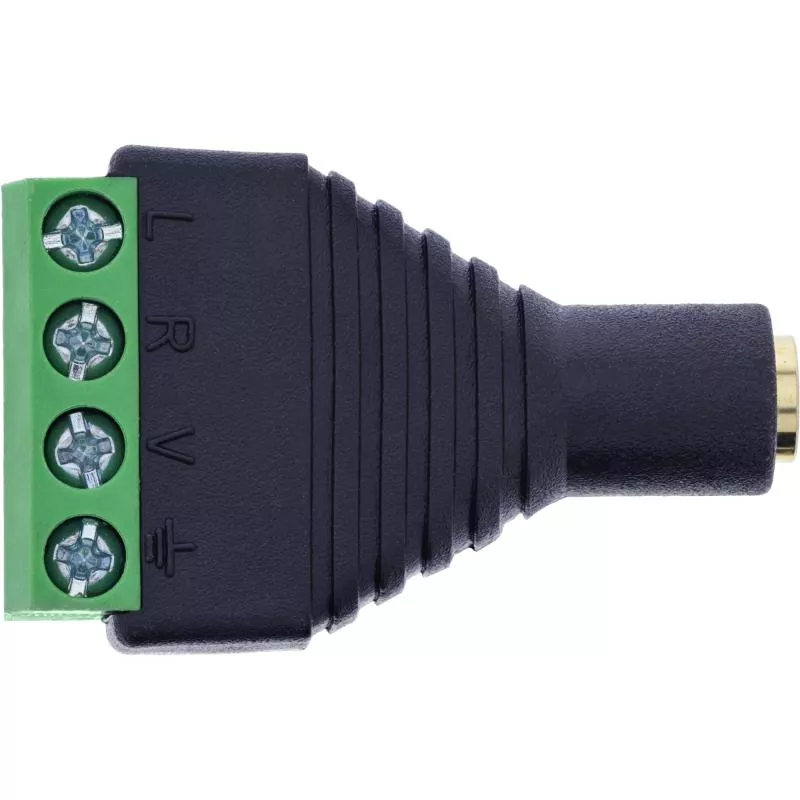

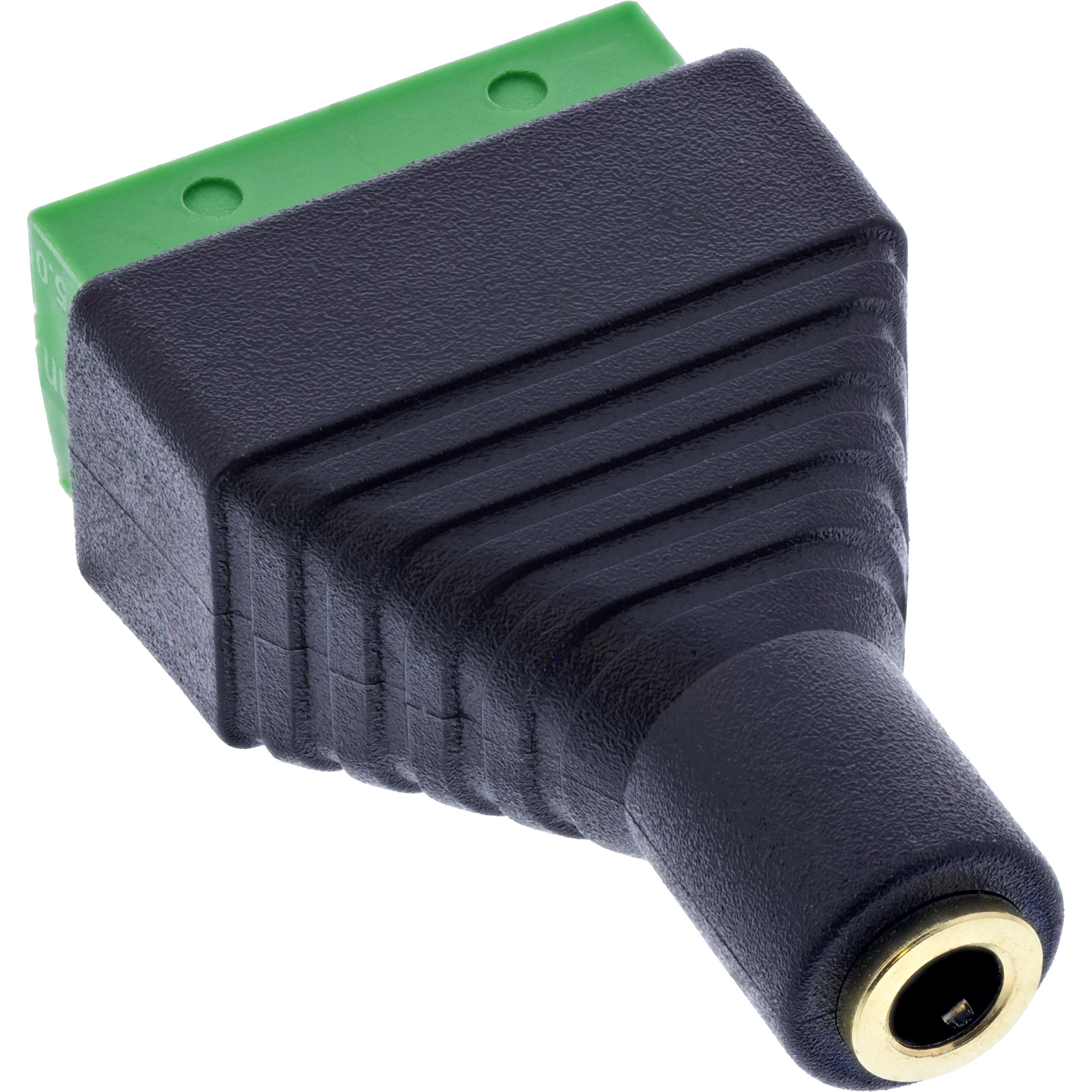

3,5 mm TRRS Klinkenbuchse Terminalblock, 4-polig, Schraubklemme

Als verlötfreie Schnittstelle für Headset- und Audioanwendungen verbindet diese 3,5 mm TRRS Klinkenbuchse (4-polig) von InLine® die Kontakte direkt mit einer seitlichen Schraubklemme – ideal für Prüfaufbauten, Prototyping sowie Service- und Diagnoseeinsätze.

✔ Anschluss: 3,5 mm TRRS (4-polig, Stereo/Mikro)
✔ Schraubklemme mit Druckplatte, Raster 5,0 mm
✔ Leiterbereich: 18–26 AWG
✔ Betätigung: Schlitzschraubendreher ≤ 2,5 mm
✔ Klemmbelegung: L / R / V / +

3,5 mm TRRS-Klinkenbuchse auf Schraubklemme – Audio & Mikrofon sauber auflegen

Die 4-polige TRRS-Buchse eignet sich zur strukturierten Anbindung von Audio- und Mikrofonsignalen an offene Leitungen – ohne Löten und ohne zusätzliche Adapter. Die seitliche Klemmleiste ist übersichtlich beschriftet und ermöglicht eine schnelle, werkzeugunterstützte Verdrahtung im Bereich 18–26 AWG.

Die Anschlüsse sind eindeutig gekennzeichnet: L (Links), R (Rechts), V (Mikrofon/Steuersignal), + (gemeinsame Masse/Schirm). Durch die kompakte Bauform lässt sich das Modul auch in platzkritischen Testgeräten, Verteilerfeldern oder Embedded-Setups sauber integrieren. Die EVA-Isolierlage auf der Unterseite unterstützt die Montage auf leitfähigen Flächen.

Produkteigenschaften

✔ TRRS-Klinkenbuchse 3,5 mm, 4-polig (Stereo/Mikro)

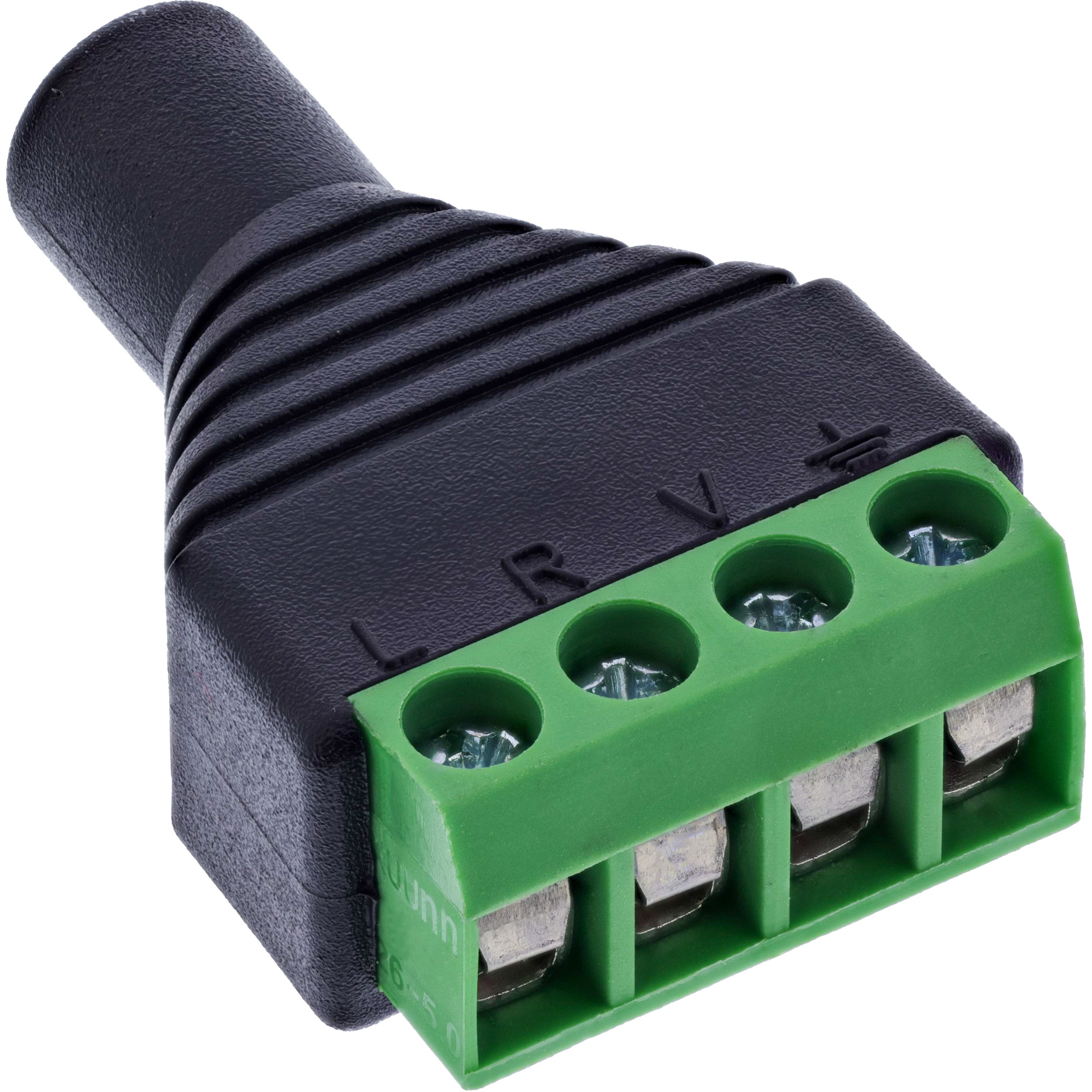

✔ Seitliche Schraubklemme mit Druckplatte, klar beschriftet
✔ Klemmbelegung: L / R / V / +
✔ Leiteranschluss 18–26 AWG, verlötfreie Verdrahtung
✔ Isolationswiderstand ≥ 10 MΩ @ 300 V DC
✔ Nennstrom bis 1,0 A pro Pin

Technische Daten

✔ Klinkenanschluss: 3,5 mm TRRS-Klinkenbuchse (4-polig)
✔ Polzahl / Klemmbelegung: 4 Klemmen / L, R, V, +
✔ Anschlusstechnik: Schraubklemme mit Druckplatte, Raster 5,0 mm
✔ Anschlussbereich: 18–26 AWG
✔ Betätigung: Schlitzschraubendreher ≤ 2,5 mm
✔ Nennstrom: 1,0 A pro Pin
✔ Max. Betriebsspannung: 100 V zwischen zwei Signalen
✔ Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
✔ Max. Leiterwiderstand: 5 Ohm
✔ Betriebstemperatur: –10 °C bis +70 °C
✔ Isolierlage: EVA-Isolierung auf Unterseite
