3,5 mm Klinke Terminalblock – TRRS Stecker – 4-polige Schraubklemme
Headsets, Kombi-Audioanschlüsse und Prüflinge mit 4-poliger 3,5-mm-Buchse lassen sich über diesen Adapter auf Einzeladern verdrahten. Links, rechts, Mikrofon und Masse liegen getrennt auf Klemmen – passend für Audiointerfaces, Prüfaufbauten und Entwicklungslabore.

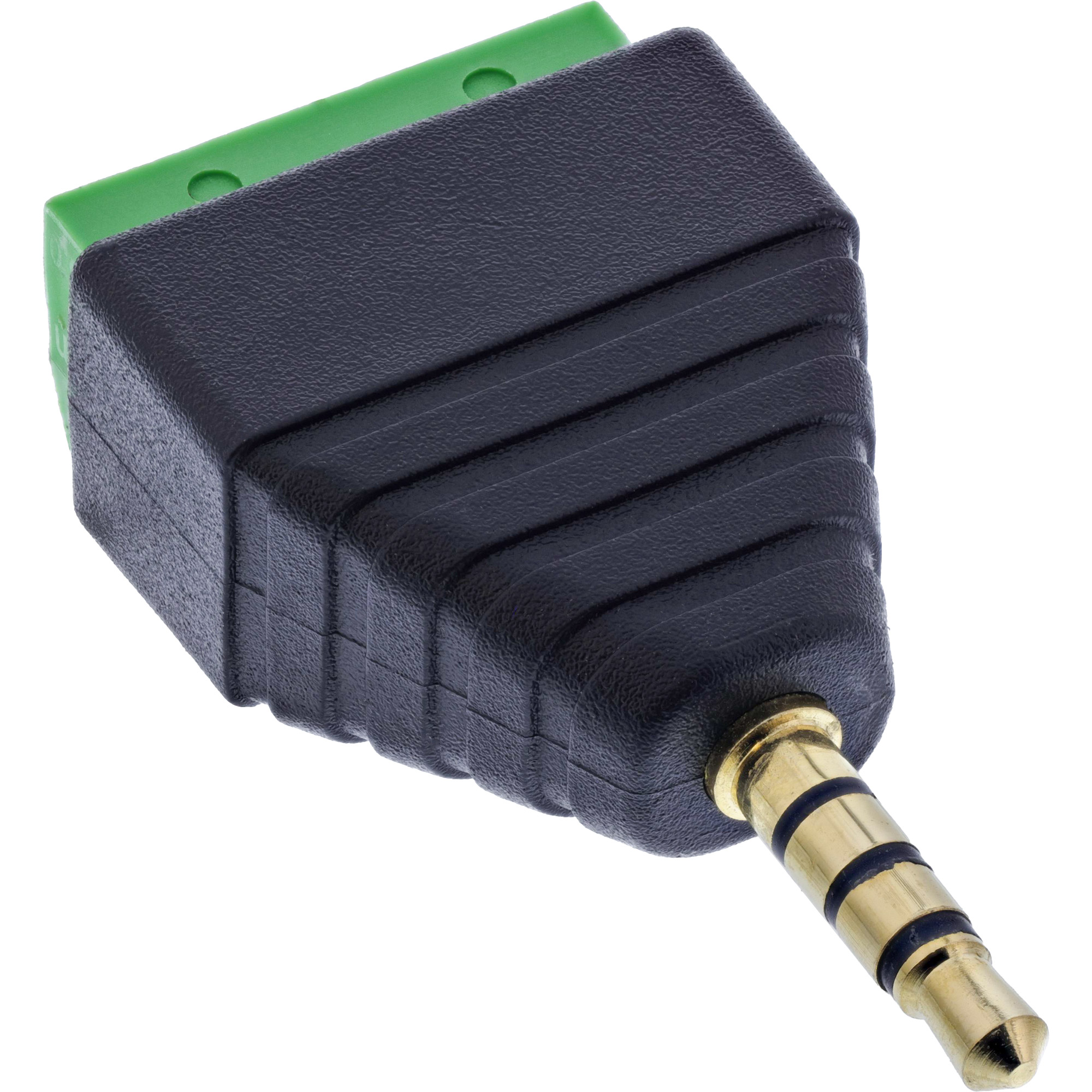

TRRS-Klinkenstecker 3,5 mm auf vier Schraubklemmen

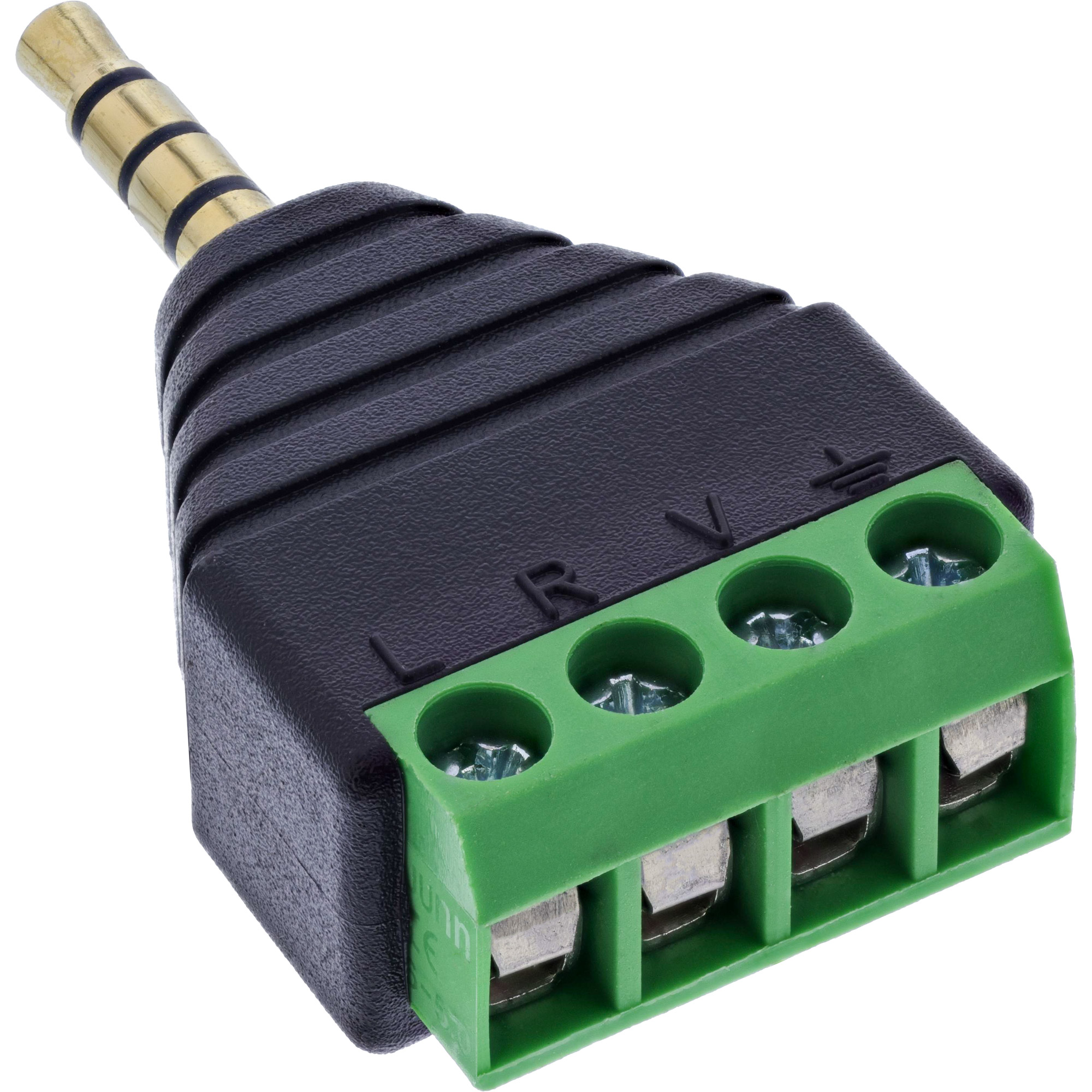

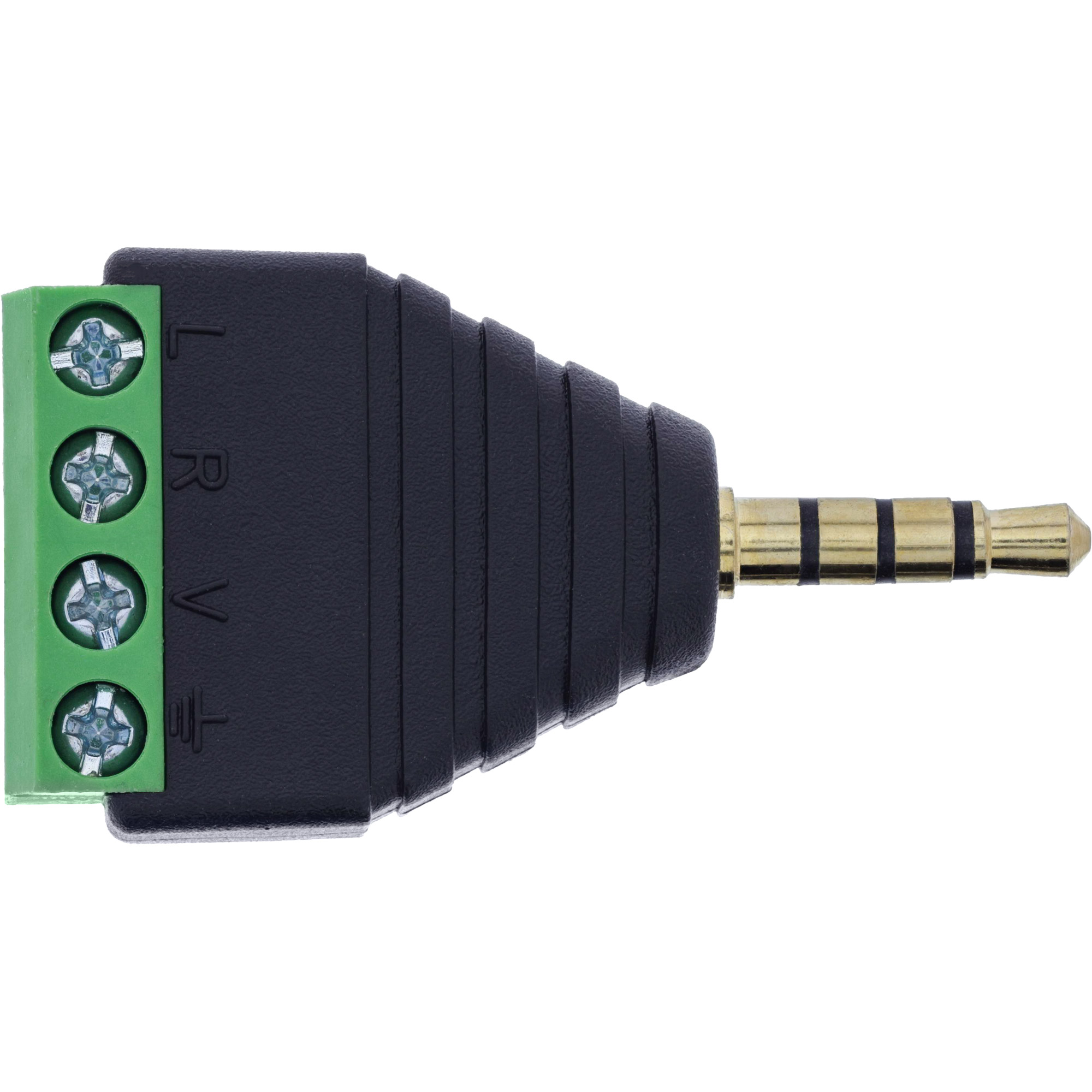

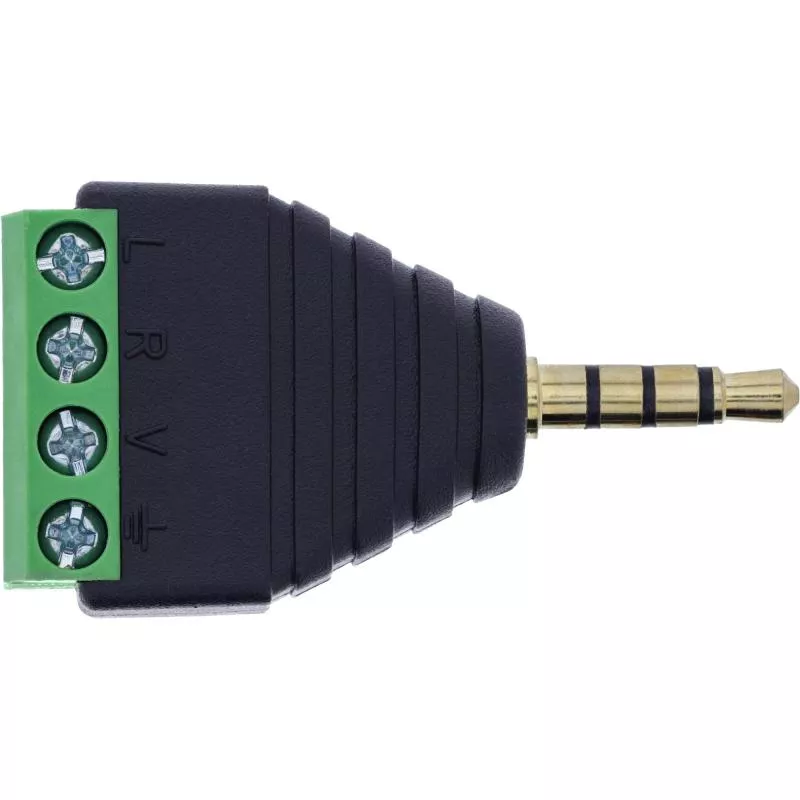

Der Adapter von InLine® verbindet einen 3,5-mm-Klinkenstecker in 4-poliger Ausführung (TRRS) direkt mit einer 4-poligen Schraubklemme mit Druckplatte im Rastermaß 5,0 mm. Die Klemmen sind mit L (links), R (rechts), V (Mikrofon bzw. Spannung) und + (gemeinsame Masse bzw. Schirm) beschriftet. Welche TRRS-Belegung (CTIA oder OMTP) vorliegt, gibt der Hersteller nicht an; bei Headsets die Zuordnung von Mikrofon und Masse am Gerät prüfen. Adern von 18 bis 26 AWG werden mit einem Schlitzschraubendreher bis 2,5 mm angezogen, zulässig sind 1 A pro Pin.
Eigenschaften im Überblick
- 3,5-mm-Klinkenstecker 4-polig (TRRS) auf Schraubklemmen
- Beschriftete Klemmen: L, R, V (Mikrofon), + (Masse/Schirm)
- Anschlussbereich 18–26 AWG, Rastermaß 5,0 mm
- Nennstrom 1,0 A pro Pin
- EVA-Isolierung auf der Unterseite
- Für Headset-Anwendungen, Audiointerfaces und Prüfaufbauten
Technische Daten
- Klinkenanschluss: 3,5 mm Klinkenstecker, 4-polig (TRRS)
- Klemmenbelegung: L, R, V (Mikrofon/Spannung), + (gemeinsame Masse/Schirm)
- Anschlusstechnik: Schraubklemme mit Druckplatte, Rastermaß 5,0 mm
- Anschlussbereich: 18–26 AWG
- Betätigung: Schlitzschraubendreher bis 2,5 mm
- Nennstrom: 1,0 A pro Pin
- Max. Betriebsspannung: 100 V zwischen zwei Signalen
- Isolationswiderstand: ≥ 10 MΩ bei 300 V DC
- Betriebstemperatur: −10 bis +70 °C
- Isolierlage: EVA-Isolierung auf der Unterseite
| Verpackungsvolumen: | 0,0001m³ |
| Herstellerinformation: | INTOS ELECTRONIC AG Siemensstrasse 11 35394 Gießen Deutschland service@inline-info.com |
| Im Angebot: | Nein |
| Stark reduziert: | Nein |
| Hersteller-Nr.: | 92504J |
| Seite A: | 3,5mm 4-pol Klinkenstecker |
| Variante: | Stereo/Mikro |
| Artikel Breite: | 2,30cm |
| Artikel Höhe: | 1,40cm |
| Artikel Länge: | 4,40cm |
| Hersteller: | InLine® |
| Höhe Verpackung: | 0,015m |
| Breite Verpackung: | 0,070m |
| Länge Verpackung: | 0,135m |
| Ursprungsland: | China |
| EAN Code: | 4043718346196 |
| Netto-Gewicht: | 0,010kg |
| Zolltarifnummer: | 8536699099 |
| Gewicht: | 0,012kg |
