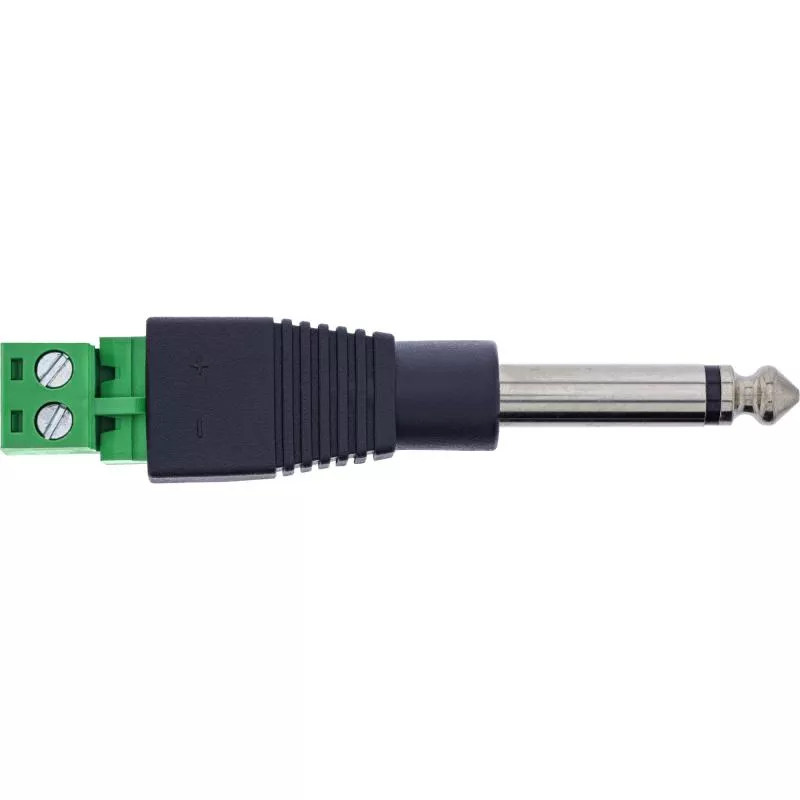

6,35 mm Klinke Terminalblock-Adapter, TS Mono, 2-polig

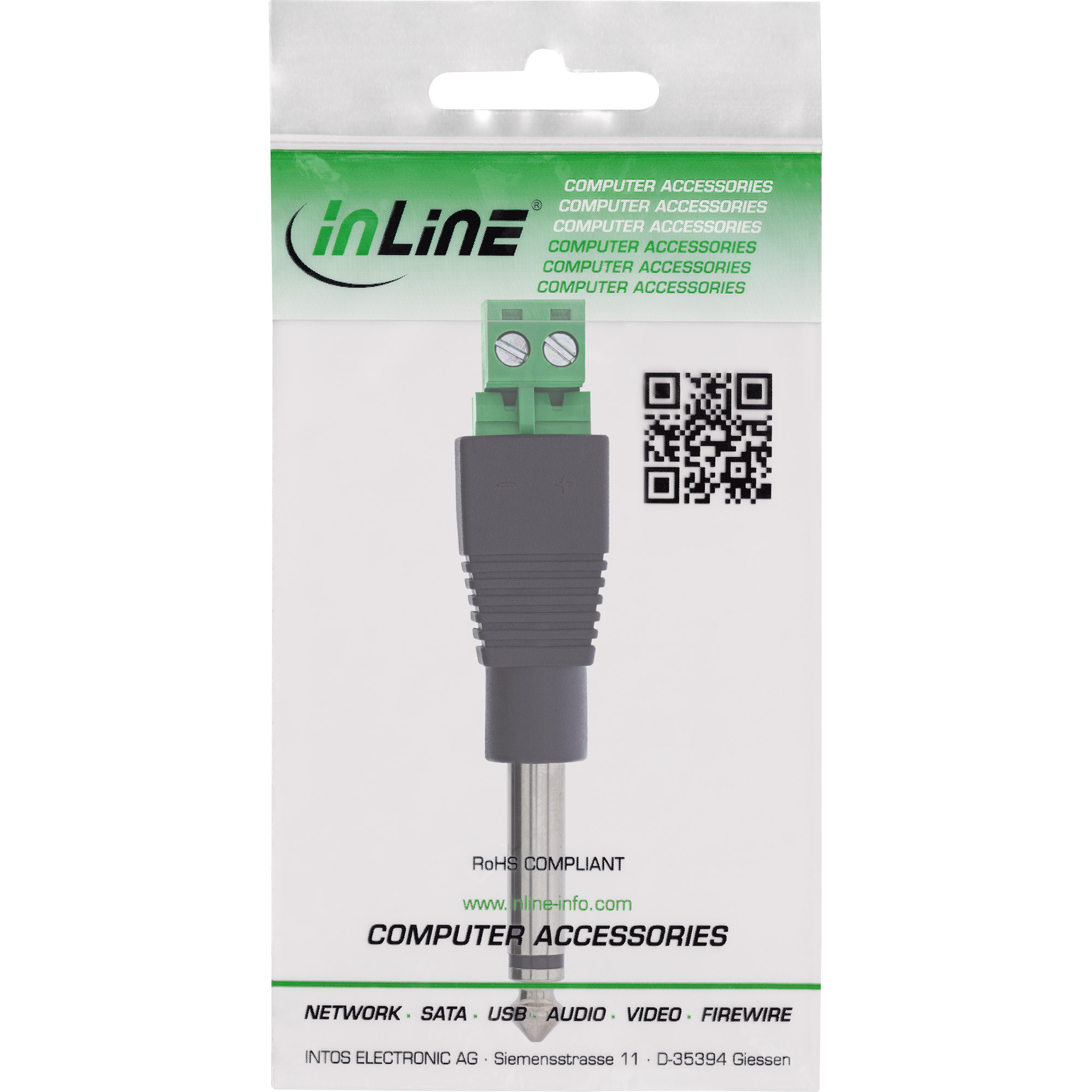

Für schnelle, verlötfreie Verdrahtung analoger Signale konzipiert, kombiniert dieser Adapter einen 6,35 mm TS-Klinkenstecker (Mono) mit einer 2-poligen Schraubklemme. Das Modul stammt aus dem professionellen Zubehörsortiment von InLine® und eignet sich für Audiotechnik, Steuerleitungen sowie Prüf- und Messaufbauten.

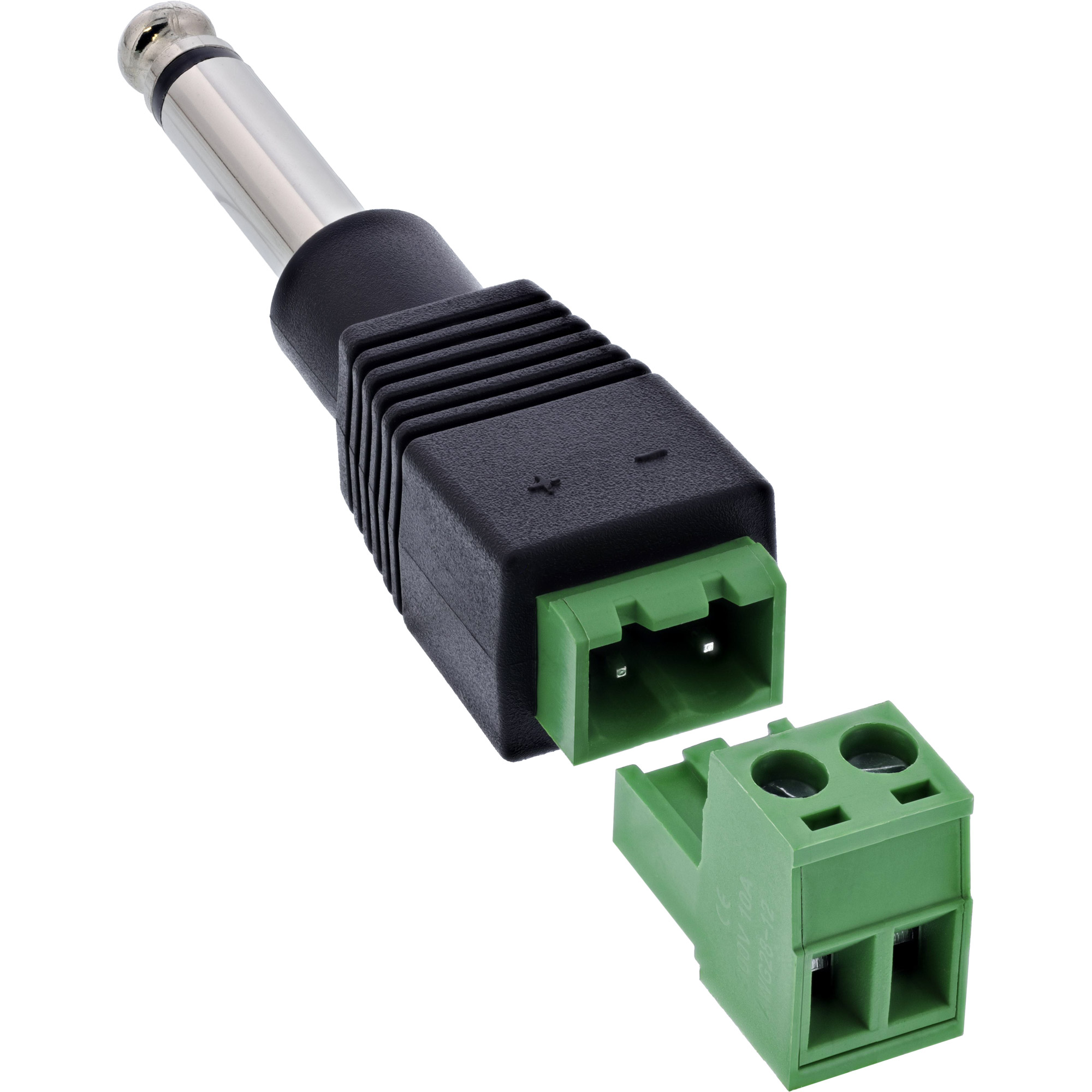

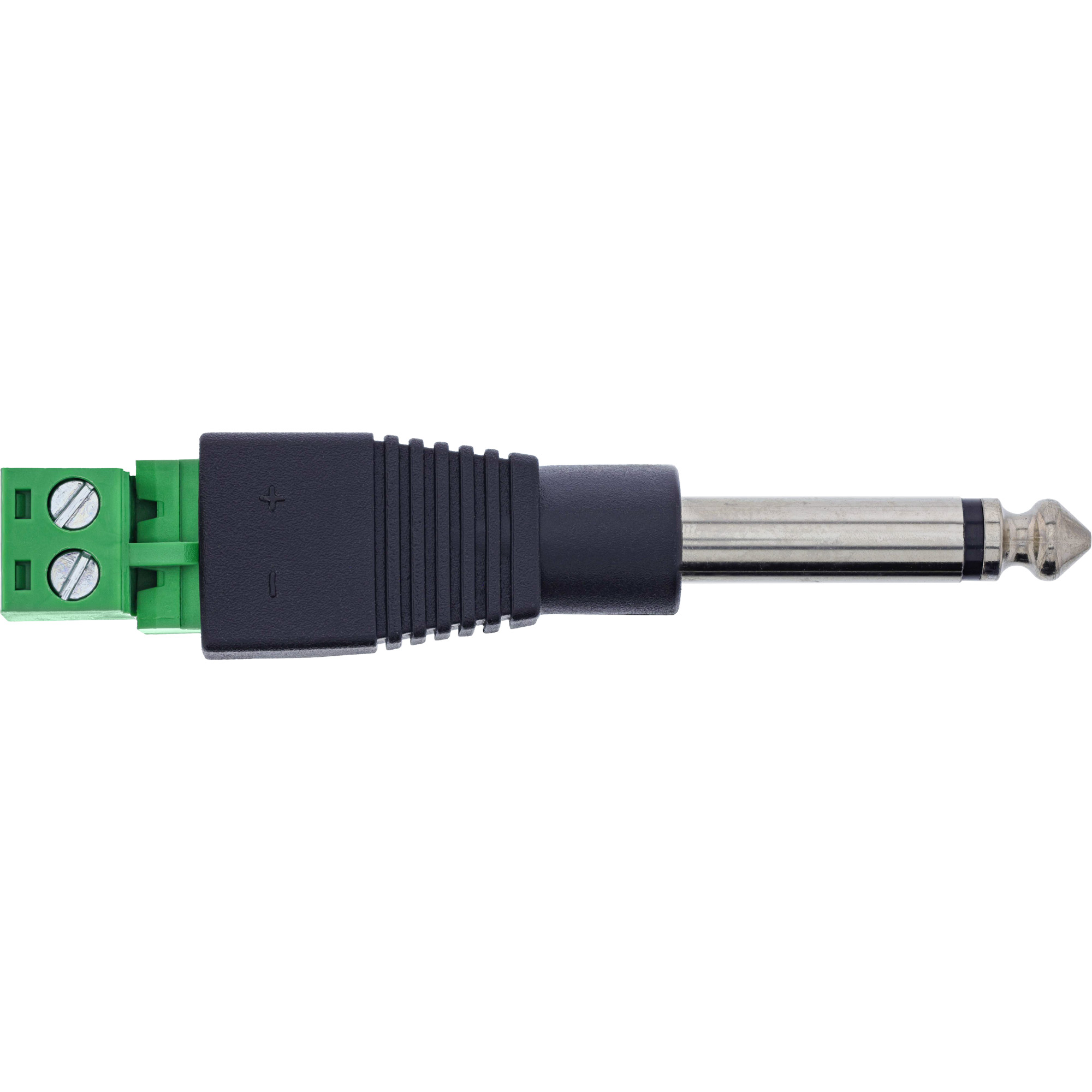

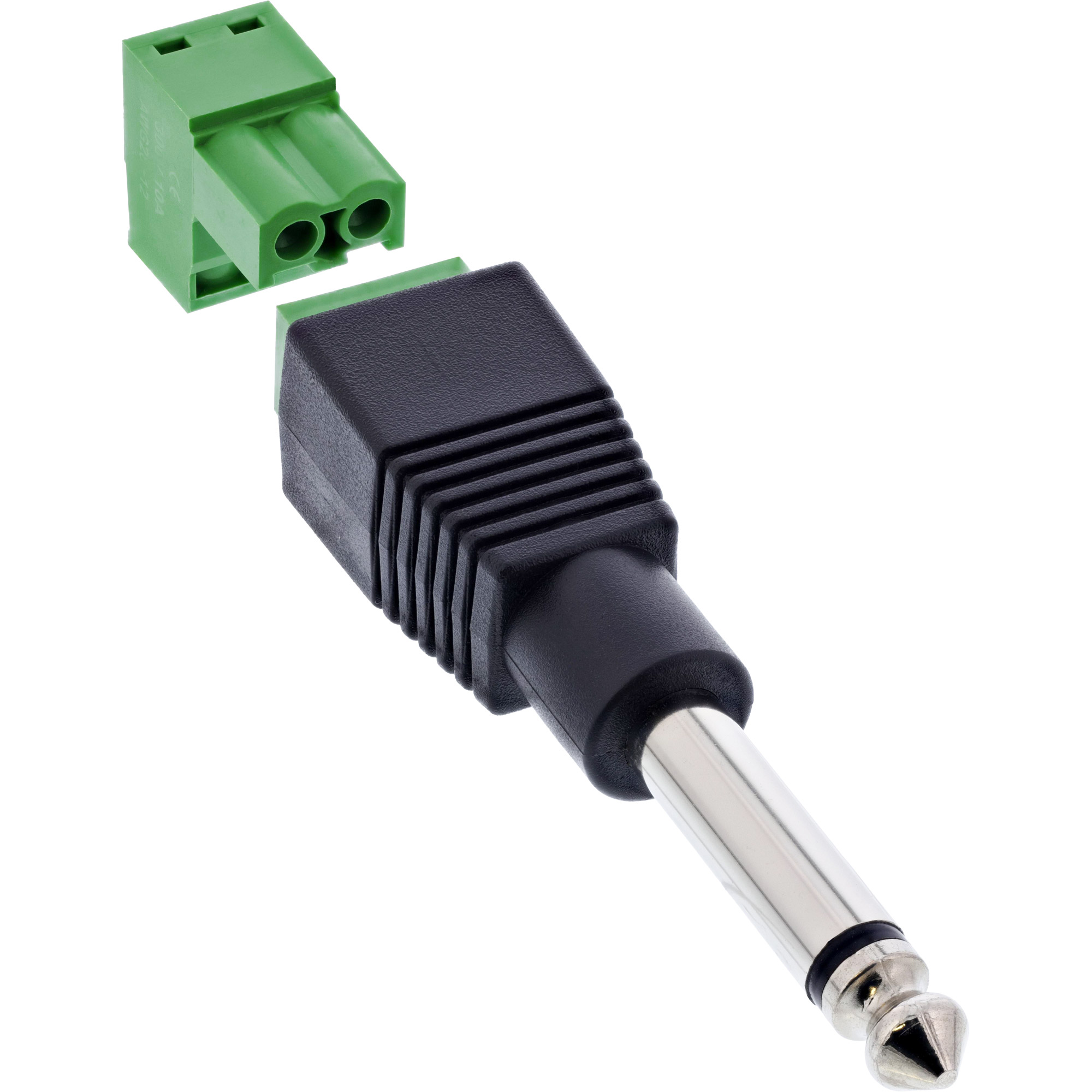

6,35 mm TS-Mono auf Schraubklemme – kompakt für Signal und Masse

Die seitliche Schraubklemme mit Druckplatte ist klar beschriftet und ermöglicht eine eindeutige Zuordnung der Anschlüsse. Leiter im Bereich 18–26 AWG werden werkzeugunterstützt mit einem Schlitzschraubendreher ≤ 2,5 mm angeschlossen. Eine EVA-Isolierlage auf der Unterseite unterstützt die Montage auf leitfähigen Flächen.

Produkteigenschaften

✔ 6,35 mm TS-Klinkenstecker, Mono (2-polig)
✔ 2-polige Schraubklemme mit Druckplatte, Raster 5,0 mm
✔ Leiterbereich 18–26 AWG, Betätigung mit Schlitzschraubendreher ≤ 2,5 mm
✔ Klemmenbelegung: + (Signal) und – (Masse)
✔ Für Audioracks, Testsysteme, Laboraufbauten und analoge Steuer-/Messsignale
✔ Stabile Kontaktierung: Isolationswiderstand ≥ 10 MΩ, Nennstrom bis 1,0 A pro Pin

Klemmenbelegung

✔ + (Signal)
✔ – (Masse)

Technische Daten

✔ Anschluss: 6,35 mm TS-Klinkenstecker, Mono (2-polig)
✔ Anschlusstechnik: Schraubklemme mit Druckplatte, Raster 5,0 mm
✔ Leiterbereich: 18–26 AWG
✔ Werkzeug: Schlitzschraubendreher ≤ 2,5 mm
✔ Nennstrom: 1,0 A pro Pin
✔ Max. Betriebsspannung: 100 V (zwischen zwei Signalen)
✔ Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
✔ Max. Leiterwiderstand: 5 Ohm
✔ Betriebstemperatur: –10 °C bis +70 °C
✔ Isolierlage: EVA-Isolierung (Unterseite)
