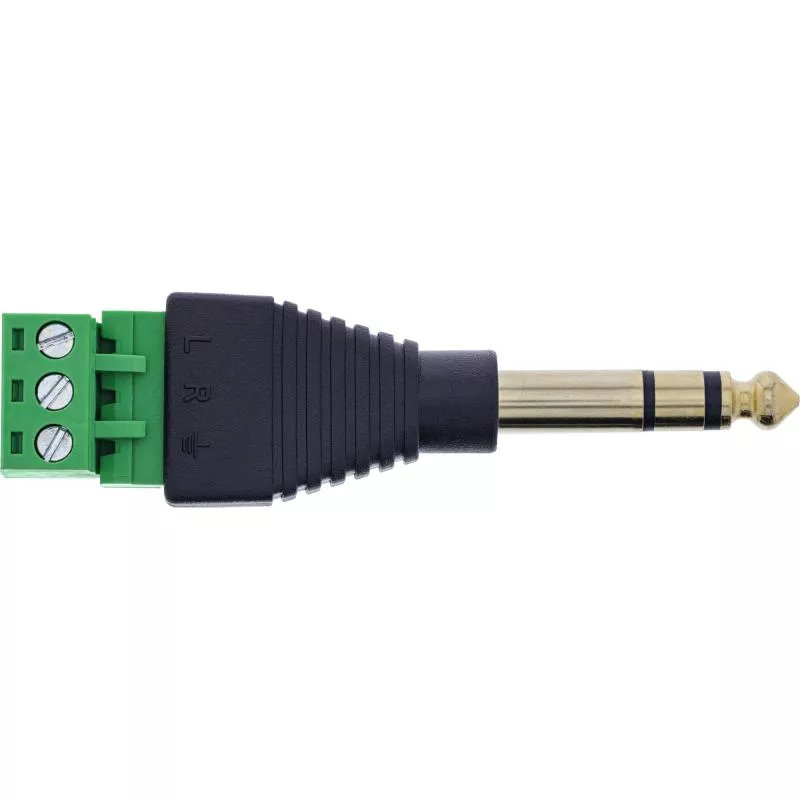

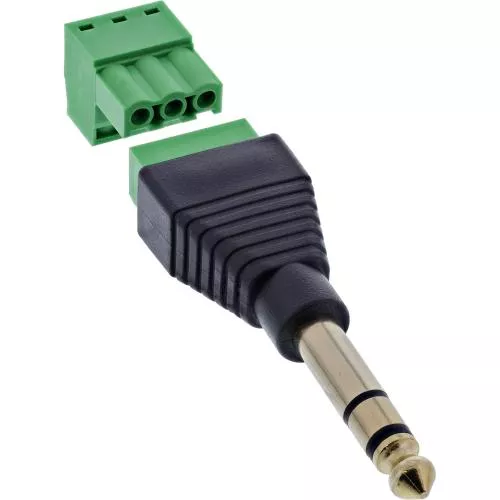

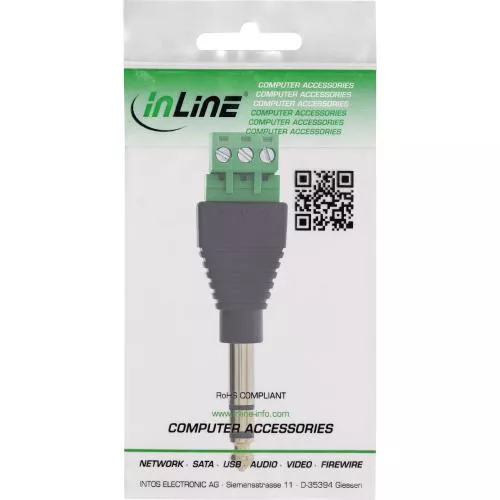

6,35mm Klinkenstecker Terminalblock, Stereo (TRS), 3-polig

Für schnelle, verlötfreie Verdrahtung von Stereo-Audiosignalen konzipiert, verbindet dieser 6,35 mm Klinkenstecker (TRS, 3-polig) von InLine® die Kontakte direkt mit einer seitlichen Schraubklemme – ideal für Prüfaufbauten, Audioverteiler sowie Steuer- und Serviceanwendungen.

✔ Anschluss: 6,35 mm TRS (Stereo), 3-polig
✔ Schraubklemme mit Druckplatte, Raster 5,0 mm
✔ Leiterbereich: 18–26 AWG
✔ Betätigung: Schlitzschraubendreher ≤ 2,5 mm
✔ Klemmbelegung: L / R / + (GND)

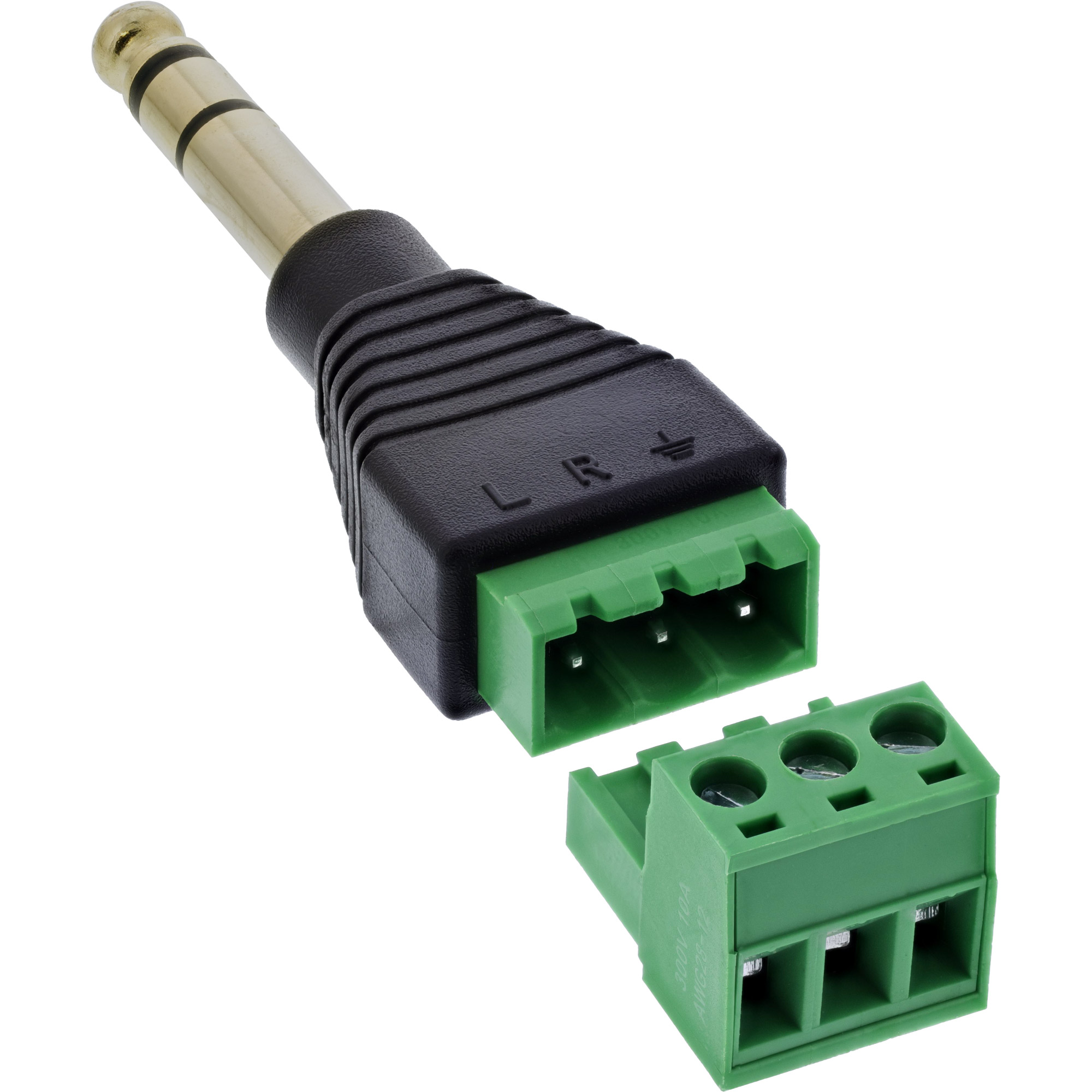

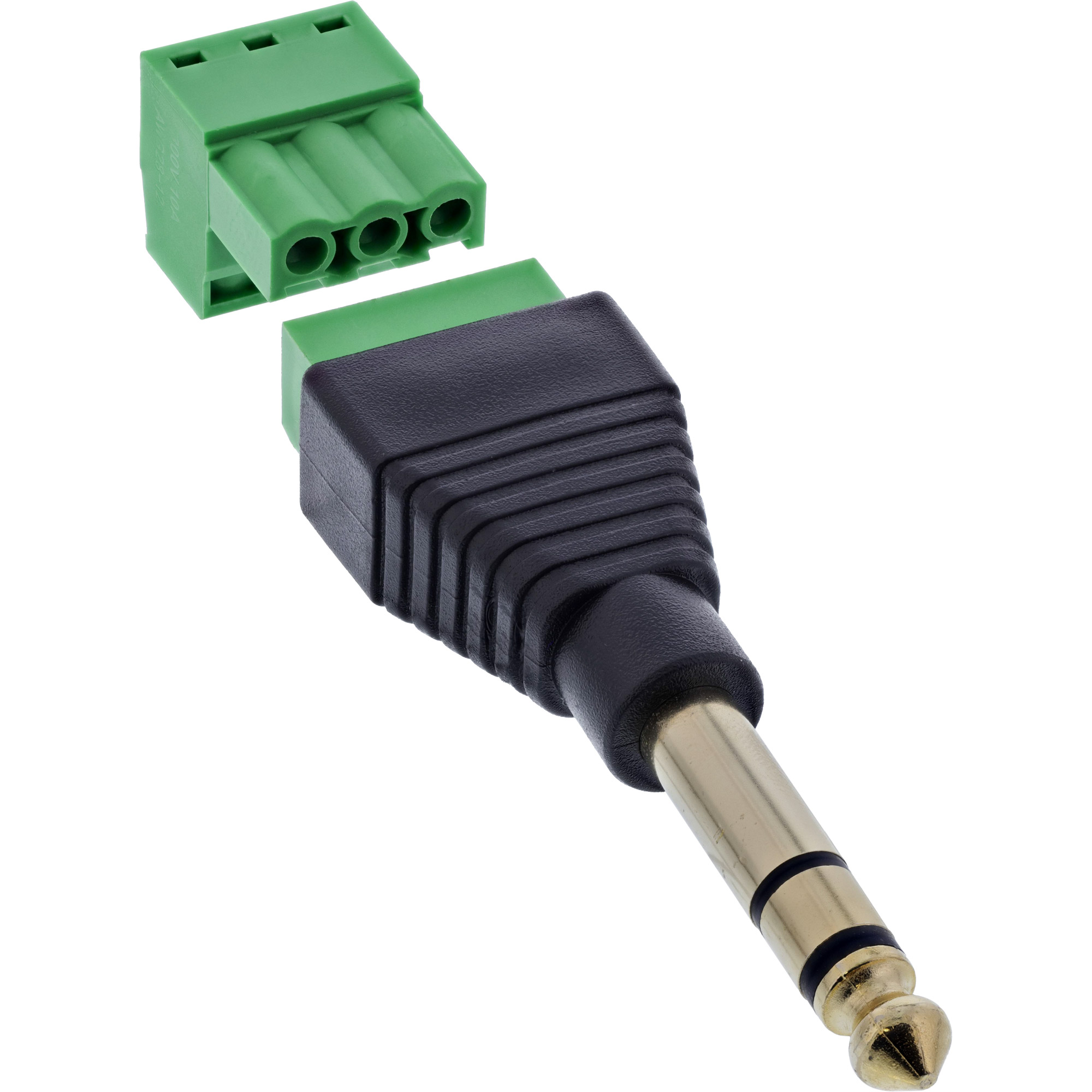

6,35 mm TRS-Klinkenstecker auf Schraubklemme – Stereo-Signale sauber auflegen

Der Terminalblock-Adapter ermöglicht die schnelle Aufschaltung analoger Stereo-Signale auf offene Leiter – ohne Löten und ohne Crimpen. Die seitlich angeordnete Schraubklemme mit Druckplatte sorgt für sicheren Halt und unterstützt den Leiterbereich 18–26 AWG.

Die Klemmen sind übersichtlich gekennzeichnet und erleichtern die fehlerfreie Verdrahtung: L (Links), R (Rechts) und + (gemeinsamer Rückleiter / GND). Dank kompakter Bauform eignet sich der Adapter besonders für platzkritische Aufbauten, z. B. in Rack-Systemen, Prüfboxen, Messaufbauten oder mobilen Servicekoffern. Die EVA-Isolierlage auf der Unterseite unterstützt die Montage auf leitfähigen Flächen.

Produkteigenschaften

✔ Verlötfreie Verdrahtung über Schraubklemme (18–26 AWG)
✔ 6,35 mm TRS-Klinkenstecker, Stereo, 3-polig
✔ Seitliche Klemmleiste, kompakte Bauform
✔ Klare Klemmenkennzeichnung für schnelle Zuordnung
✔ Geeignet für Prüfaufbau, Service, Prototyping und Audioverkabelung

Technische Daten

✔ Anschluss: 6,35 mm TRS-Klinkenstecker (Stereo, 3-polig)
✔ Polzahl / Klemmbelegung: 3 Klemmen / L, R, + (GND)
✔ Anschlusstechnik: Schraubklemme mit Druckplatte
✔ Rastermaß: 5,0 mm
✔ Leiterbereich: 18–26 AWG
✔ Werkzeug: Schlitzschraubendreher ≤ 2,5 mm
✔ Nennstrom: 1,0 A pro Pin
✔ Max. Betriebsspannung: 70 V zwischen zwei Signalen
✔ Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
✔ Max. Leiterwiderstand: 5 Ohm
✔ Betriebstemperatur: –10 °C bis +70 °C
✔ Isolierlage: EVA-Isolierung auf Unterseite
