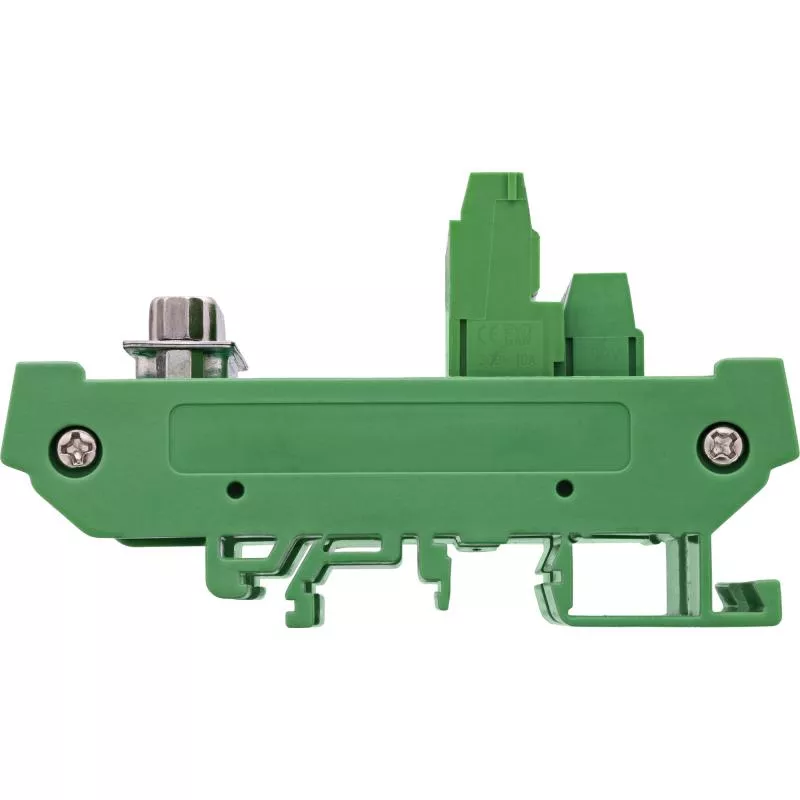

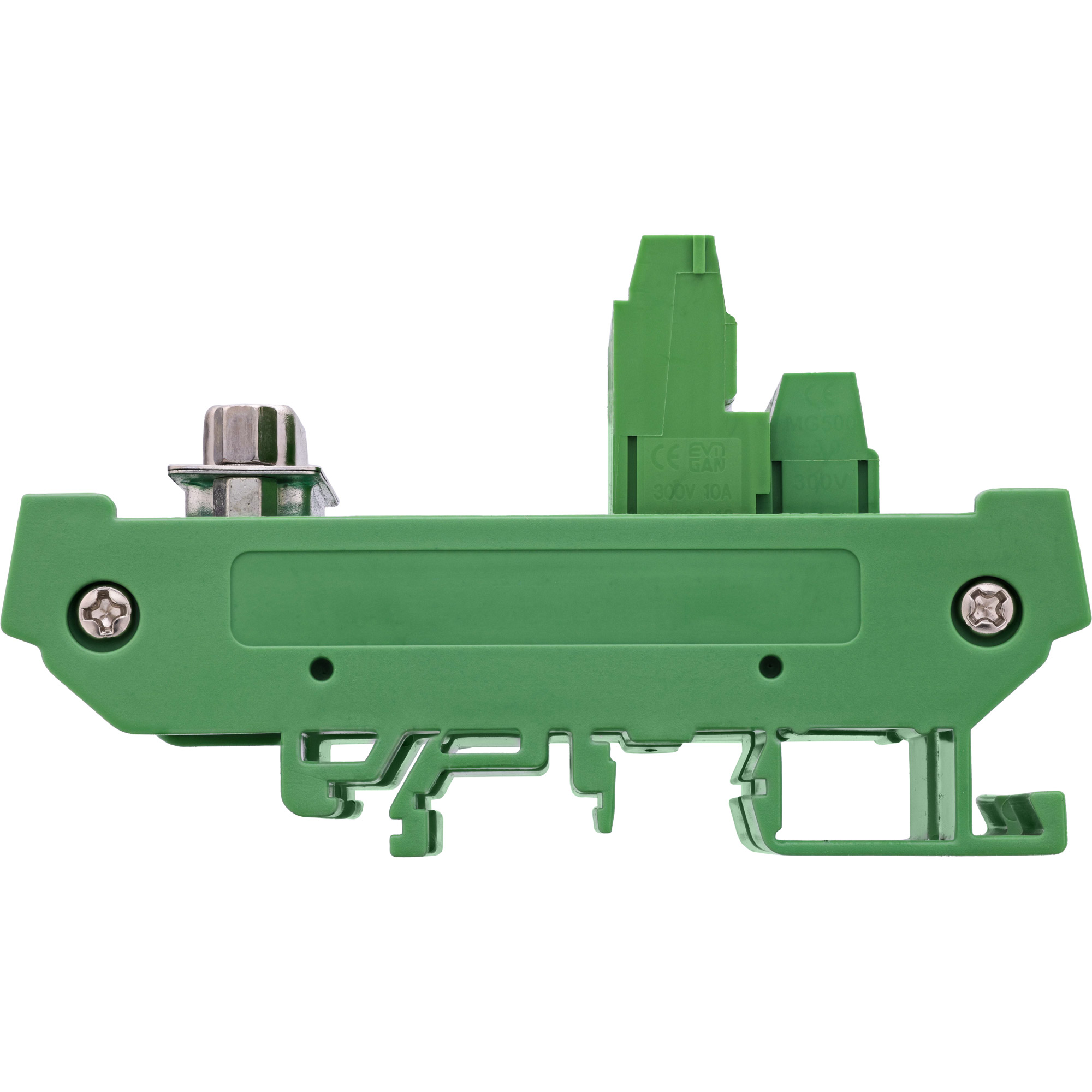

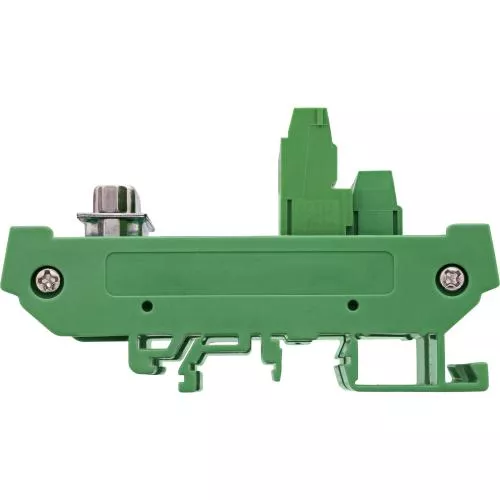

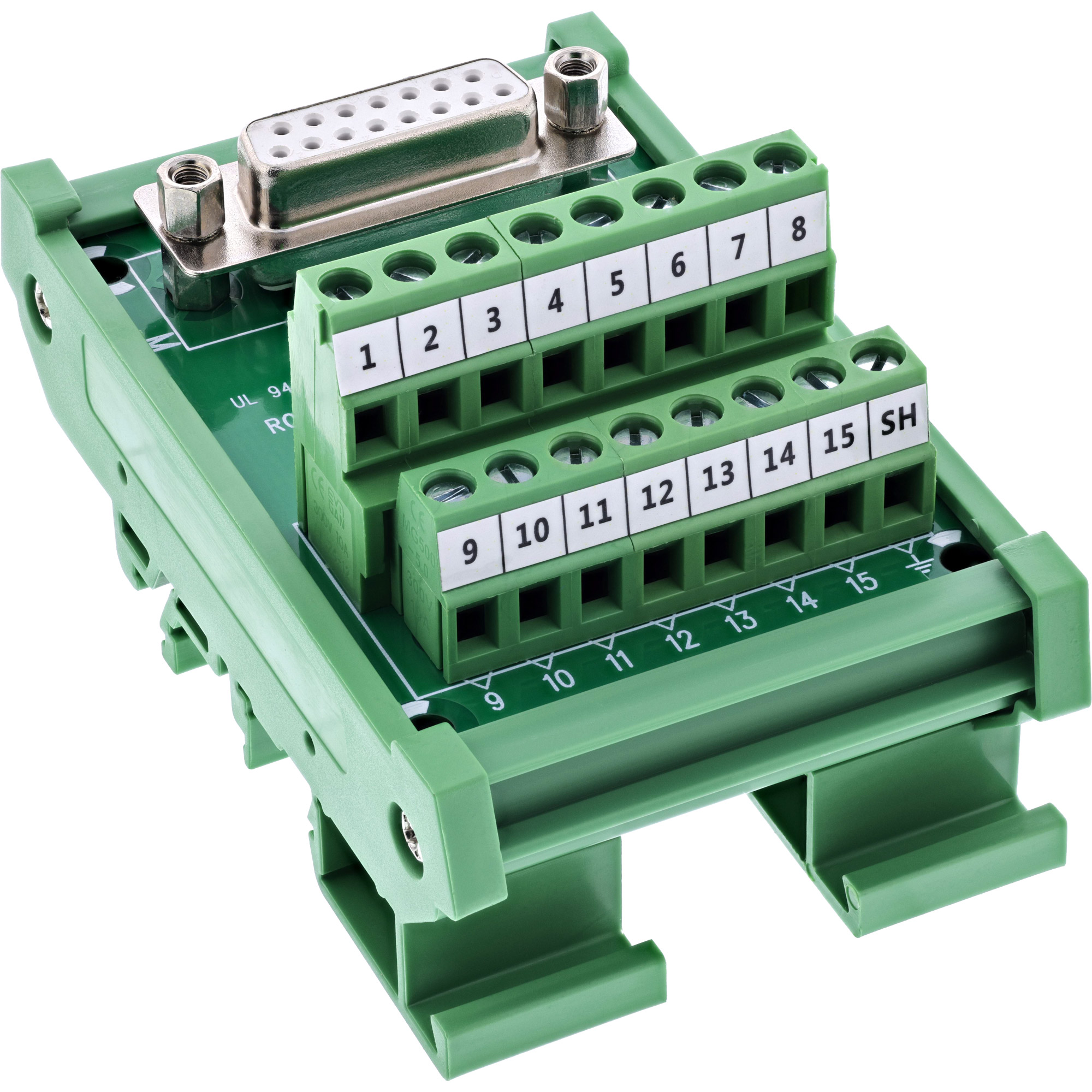

D-Sub 15 Terminalblock für Hutschiene, Buchse, Schraubklemme

Für strukturierte Installationen im Schaltschrank konzipiert, führt dieser D-Sub 15 Terminalblock (2-reihige Buchse) die Kontakte auf seitliche Schraubklemmen mit Druckplatte. Das Modul stammt aus dem professionellen Zubehörsortiment von InLine® und eignet sich für Steuerleitungen, Prüfstände und Automationsanwendungen, bei denen eine saubere, dokumentierbare Verdrahtung auf der DIN-Hutschiene gefragt ist.

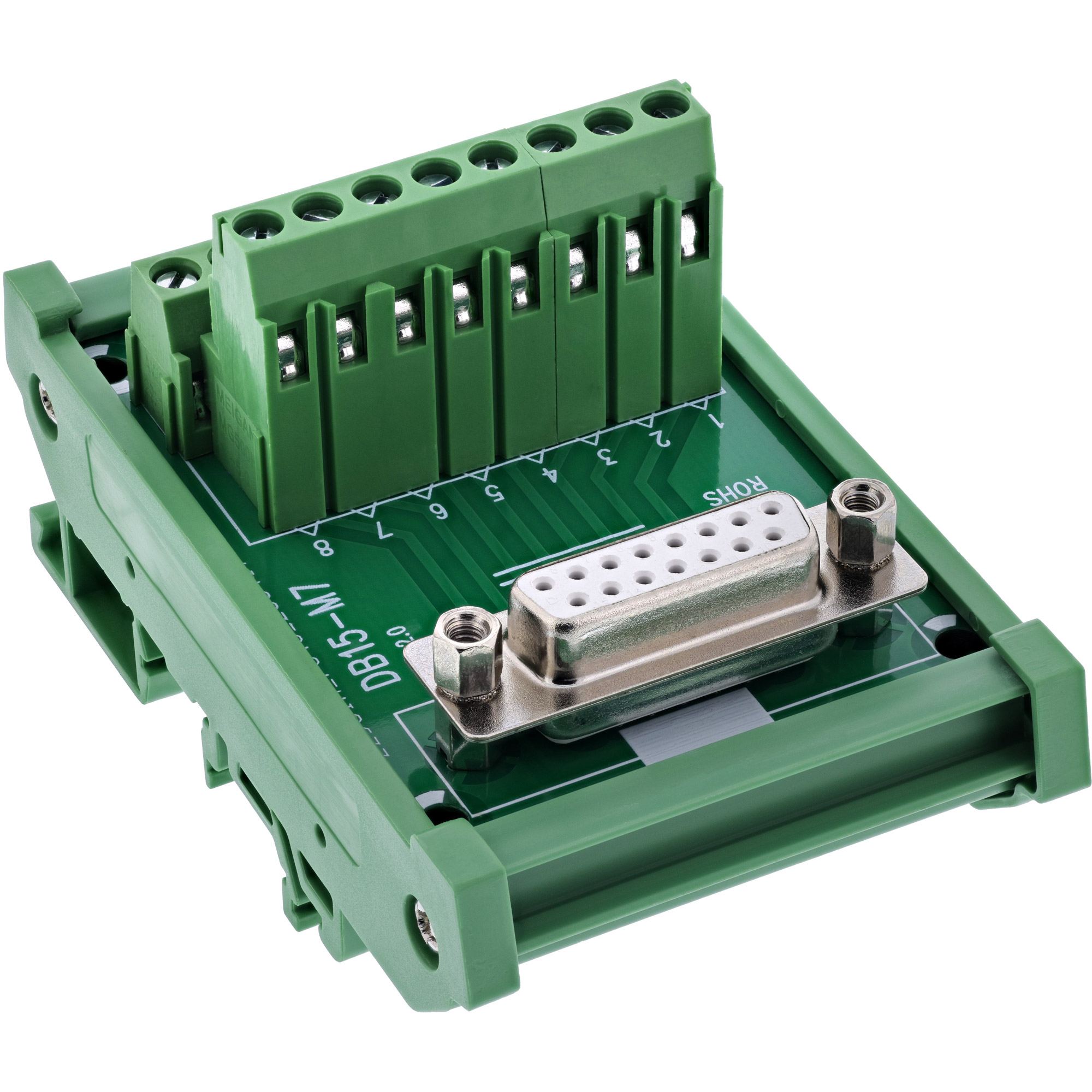

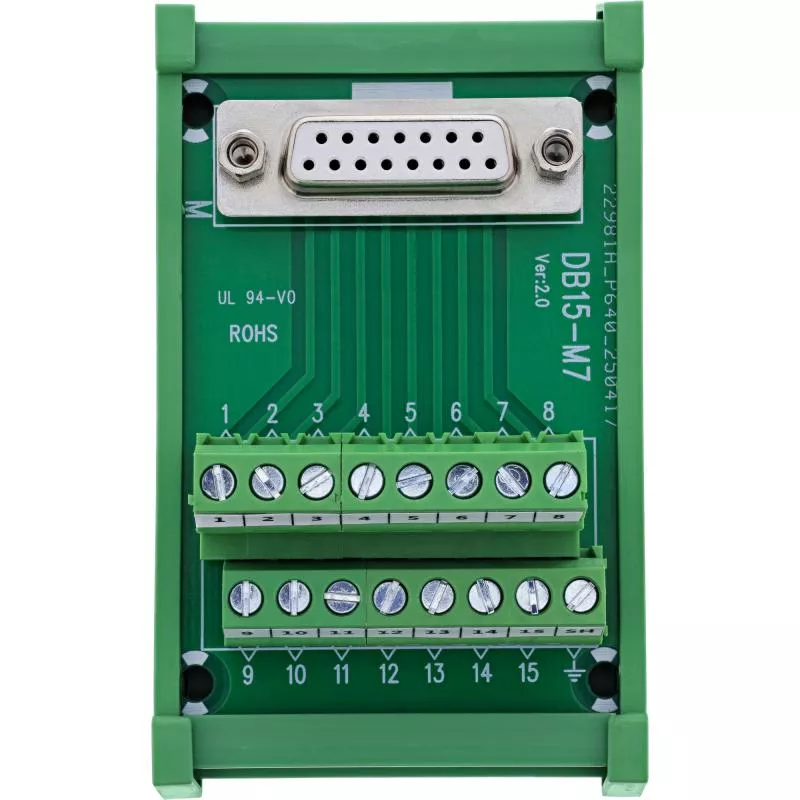

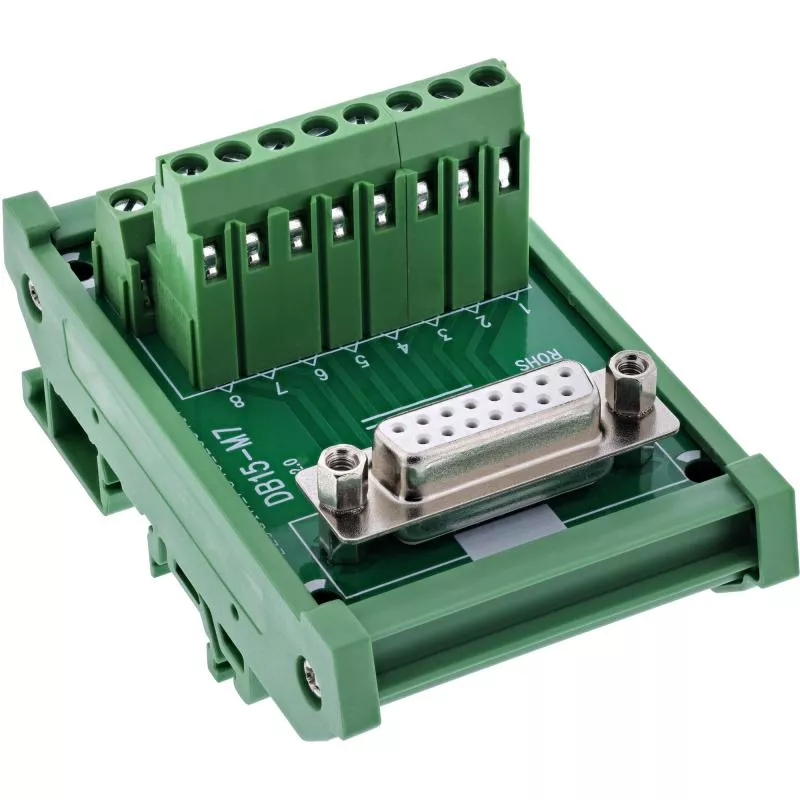

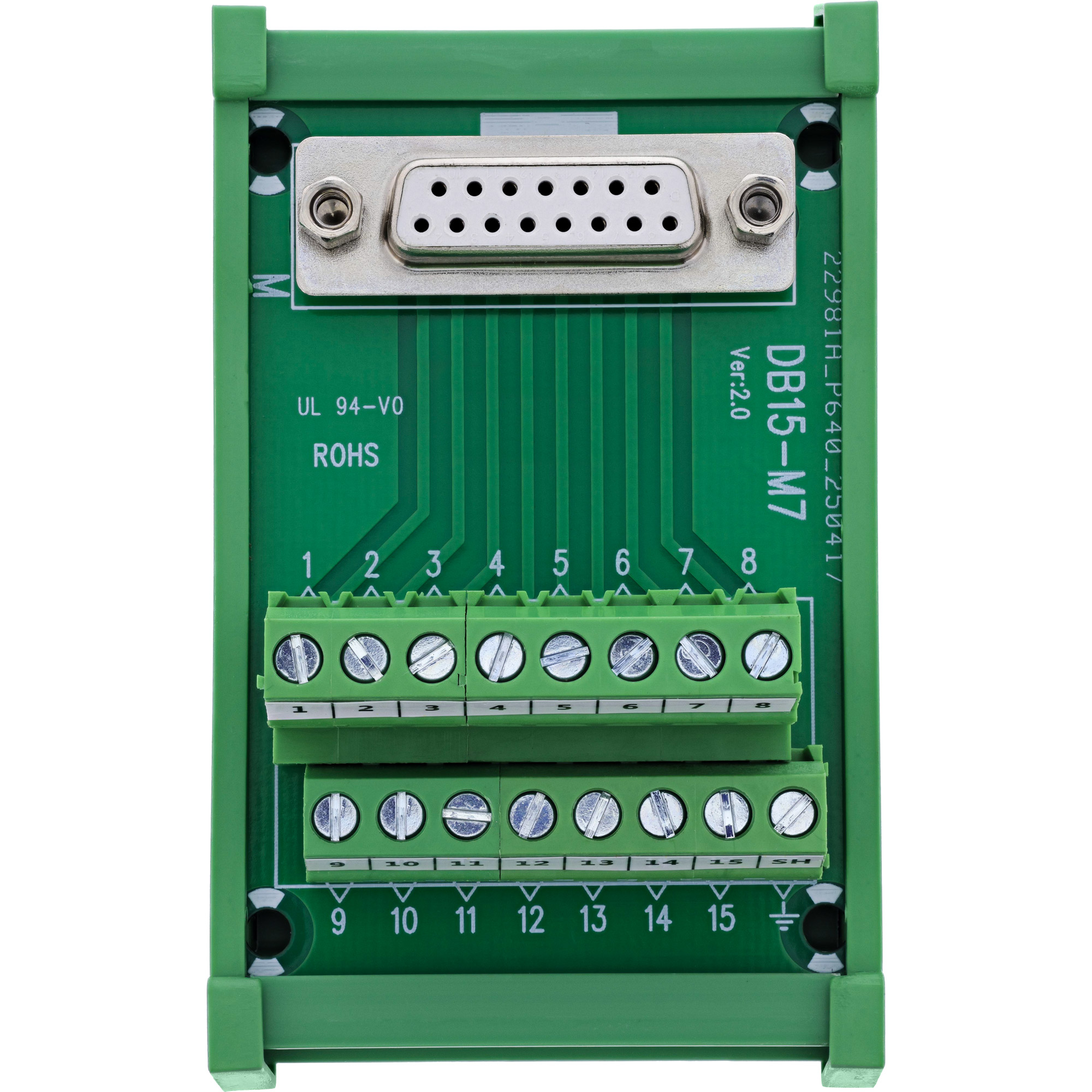

D-Sub 15 Buchse auf Schraubklemme – direkt auf DIN-Hutschiene

Der Anschluss erfolgt über Schraubklemmen für 16–24 AWG, betätigt mit einem Schlitzschraubendreher ≤ 2,5 mm. Die D-Sub 15 Buchse ist 2-reihig ausgeführt und verfügt über Befestigungsgewinde (UNC #4-40) zur sicheren Steckerverriegelung. Eine EVA-Isolierlage auf der Unterseite unterstützt die Montage auf leitfähigen Flächen.

Produkteigenschaften

✔ D-Sub 15 Buchse, 2-reihig, Befestigungsgewinde UNC #4-40
✔ Schraubklemmen mit Druckplatte, seitlich zugänglich
✔ Leiterbereich 16–24 AWG, Betätigung mit Schlitzschraubendreher ≤ 2,5 mm
✔ Gehäuse zur direkten Montage auf DIN-Hutschiene (DIN-Rail)
✔ Für Schaltschrankbau, Prüfstände, Steuerungssysteme und Gebäudeautomation
✔ Zuverlässige Signalübertragung: Isolationswiderstand ≥ 10 MΩ, Nennstrom 1,0 A pro Pin

Technische Daten

✔ D-Sub 15: Buchse, 2-reihig, Verriegelungsgewinde UNC #4-40
✔ Anschlusstechnik: Schraubklemme mit Druckplatte
✔ Leiterbereich: 16–24 AWG
✔ Werkzeug: Schlitzschraubendreher ≤ 2,5 mm
✔ Nennstrom: 1,0 A pro Pin
✔ Max. Betriebsspannung: 100 V (zwischen zwei Signalen)
✔ Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
✔ Betriebstemperatur: –10 °C bis +70 °C

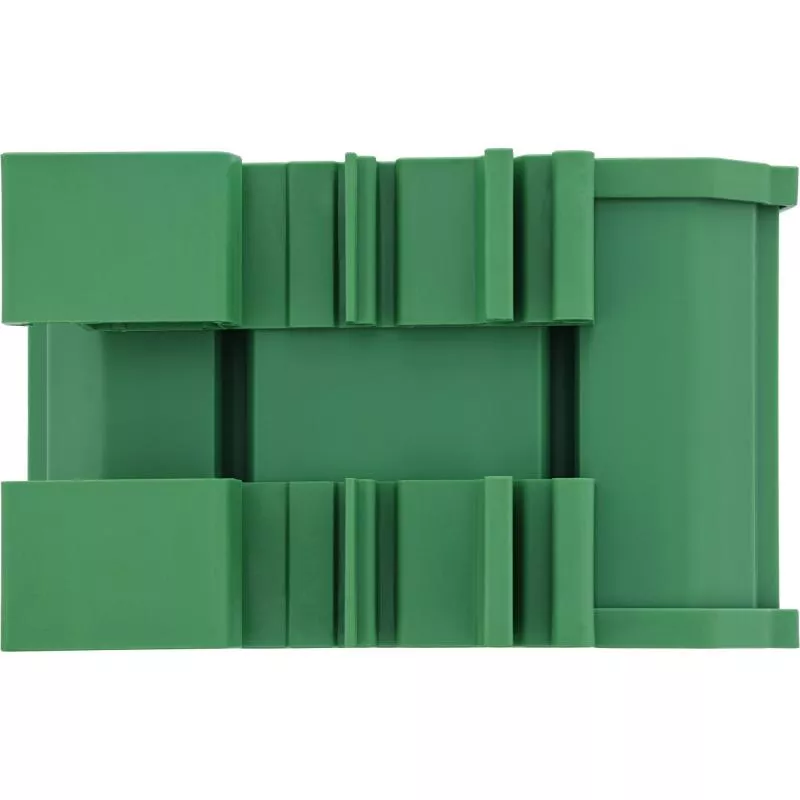

✔ Isolierlage: EVA-Isolierung (Unterseite)
✔ Montage: DIN-Hutschiene (DIN-Rail)
✔ Abmessungen: ca. 87 × 53 × 34,8 mm (L × B × H)
